Luogo di origine:
Cina
Marca:
SMTCL
Certificazione:
CE ISO certification
Numero di modello:
PBC130R
Descrizione del prodotto:
Caratteristiche del prodotto:

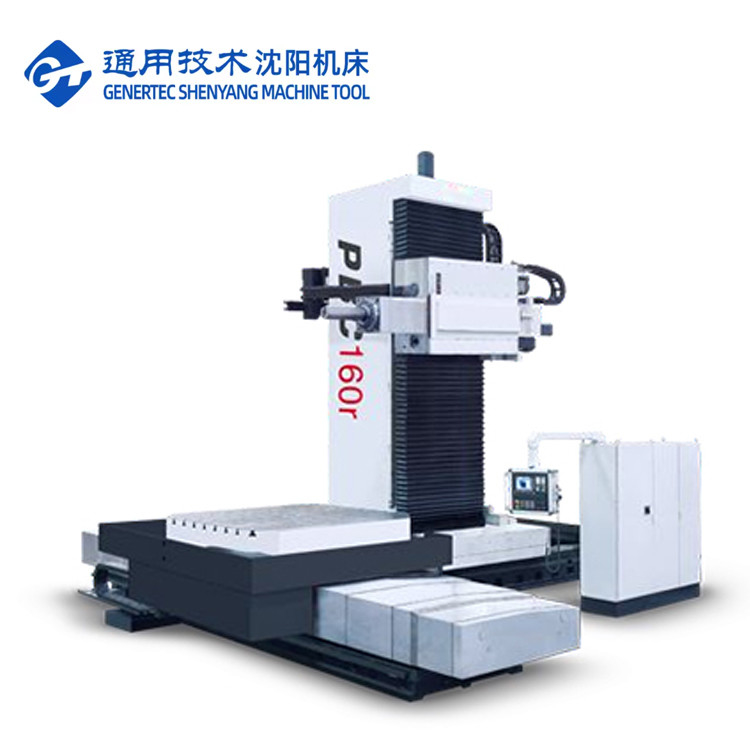

1, la serie di macellate orizzontale CNC e noiosa serie di macchine è nell'introduzione della tecnologia avanzata tedesca, secondo la domanda di mercato, combinata con la struttura matura delle macchine utensili simili della nostra azienda e lo sviluppo di macchine utensili.

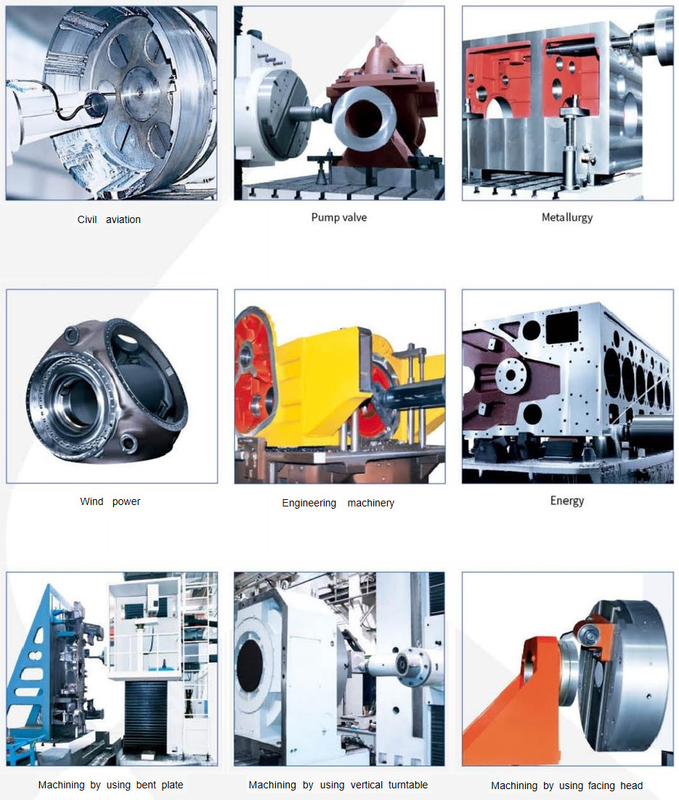

2, l'uso del design modulare, ovvero attraverso l'interfaccia standard, i moduli possono essere combinati liberamente in vari modi per formare varianti di prodotto per soddisfare le diverse esigenze del mercato. La macchina è principalmente macinata e noiosa e può anche eseguire perforazione, alesatura, contromissione, rivolta verso la faccia e rotazione e altri processi.
3, particolarmente adatto per l'elaborazione del sistema poroso, i requisiti della distanza del foro più accurate parti della scatola, la macchina può realizzare il posizionamento automatico delle coordinate, ma può anche realizzare x, y, z, w, b qualsiasi collegamento dell'asse di coordinate, può essere utilizzato per il contorno di interpolazione dell'arco e l'elaborazione della superficie tridimensionale.
4, secondo i requisiti dell'utente, può essere dotato di un giradischi verticali CNC, accessori per la fresatura angolare retta per espandere la gamma di tecnologia di elaborazione delle macchine.
Dettagli del prodotto:
Ltems
|
Unità
|
PBC 130R
|
PBC 160R
|
|
Dimensione del banco di lavoro
|
mm
|
10T: 2000 × 2000 ; 15T: 2000 × 2000 ; 20T: 2000 × 2500 ; 25T: 2000 × 2000 ; 30T: 2500 × 2000
|
||
Carico massimo di banco di lavoro
|
T
|
15/10/20/25/30
|
||
Diametro del mandrino
|
mm
|
φ130
|
φ160
|
|
Area della sezione di RAM
|
mm
|
480 × 480
|
||
Foro conico mandrino
|
|
IS0 7:24 N0.50
|
IS0 7:24 N0.50
|
|
Specifica dello stinco di strumento
|
|
JT50/BT50
|
JT50/BT50
|
|
Velocità del fuso
|
r/min
|
10-1500
|
10-1000
|
|
Potenza del motore principale
|
KW
|
41/49
|
41/49
|
|
Coppia massima del mandrino
|
Nm
|
1700/2100
|
2900/3500
|
|
Viaggio trasversale X di banco da lavoro
|
mm
|
10t: 2000/3000/3500/4000 ; 15t: 2000/3000/4000
20T/25T/30T: 3500/4000
|
||
Vertical Travel y of palestock
|
mm
|
2000/2500/3000
|
||
Travelz longitudinale della colonna
|
mm
|
1600/2000
|
||
Ram Travel v
|
mm
|
700
|
||
Viaggio del fuso w
|
mm
|
700
|
||
Rotazione del banco di lavoro b
|
°
|
0,001 × 360
|
||
Velocità di alimentazione
|
X, y, z
|
mm/min
|
1-6000
|
|
V, w
|
mm/min
|
1-3000
|
||
B
|
r/min
|
0-1
|
||
Velocità rapida
|
X, y, z
|
m/min
|
6
|
|
V, w
|
m/min
|
3
|
||
B
|
r/min
|
1
|
||
precisione di posizionamento
|
X, y, z
|
mm
|
0,02/1000
0,012/1000 (scala di griglia)
|
|
V
|
mm
|
0,025/0,015 (scala di griglia)
|
||
W
|
mm
|
0,025
|
||
B
|
''
|
10/4x90 ° ; 6
|
||
Riposizionamento della precisione
|
X, y, z
|
mm
|
0,012
|
|
V
|
mm
|
0,012
|
||
W
|
mm
|
0,015
|
||
B
|
''
|
6
|
||
Sistema CNC
|
|
|
Siemens 828d
|
Siemens 828d
|
Il nostro servizio:
Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
