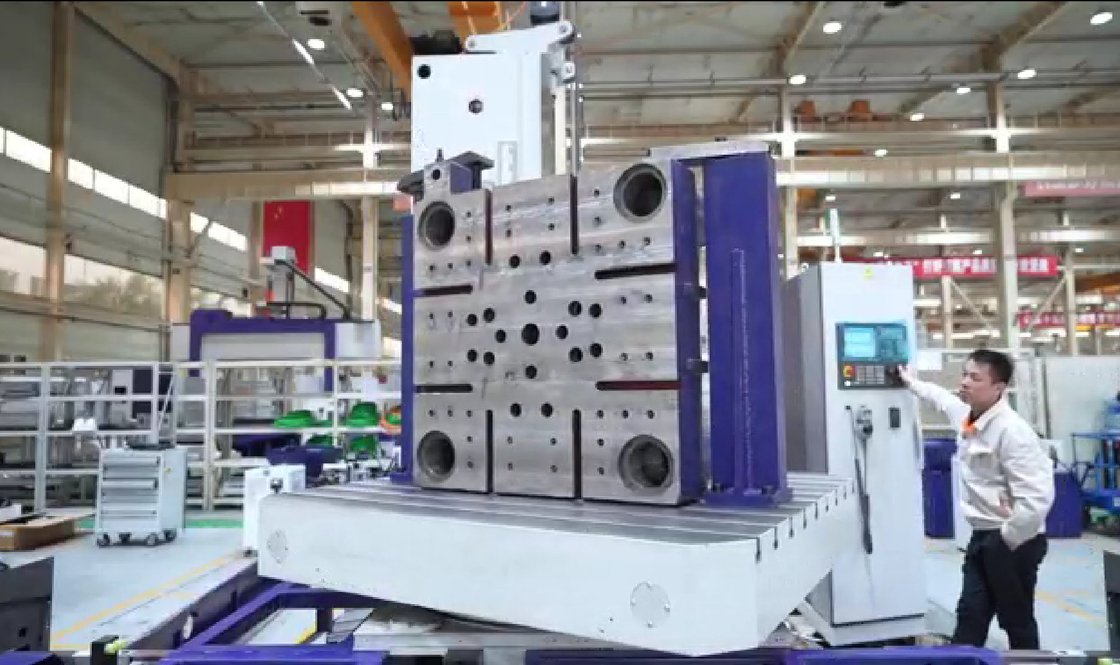

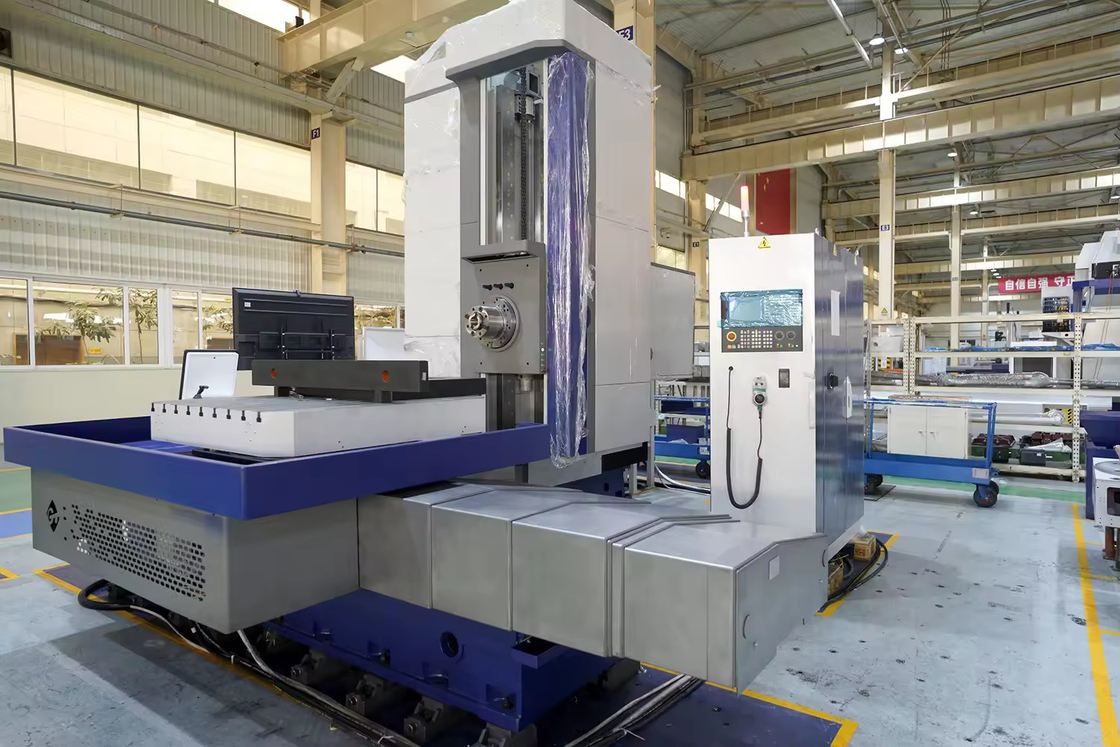

SMTCL pesante orizzontale 5 assi fresatura macchina di perforazione PBC130R CNC centro di lavorazione perforazione fresatrici
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | PBC130 giri |
|---|---|---|---|
| CNC o no: | CNC | Parola chiave: | Macchine per la fresatura CNC orizzontale |
| Velocità del fuso: | 10-1500 giri/min | Dimensione del banco da lavoro: | 2000 × 2000 mm |
| Carico massimo del banco di lavoro: | 10/15/20/25/30 T | Percorso trasversale X del banco di lavoro: | 2500/3000 mm |
| Viaggio verticale Y della testa: | 2000/3000/3500/4000 mm | Viaggio longitudinale Z di colonna: | 2000/2500 mm |
| Viaggio di ram V: | 1000 mm | Percorso dello spinello W: | 800 mm |
| Evidenziare |
Macchine per la fresatura orizzontale a 5 assi,PBC130R Fresaio per perforazione,Centri di lavorazione CNC |
||
Descrizione del prodotto
Descrizione del prodotto:
Caratteristiche del prodotto:
1, la serie di macellate orizzontale CNC e noiosa serie di macchine è nell'introduzione della tecnologia avanzata tedesca, secondo la domanda di mercato, combinata con la struttura matura delle macchine utensili simili della nostra azienda e lo sviluppo di macchine utensili.

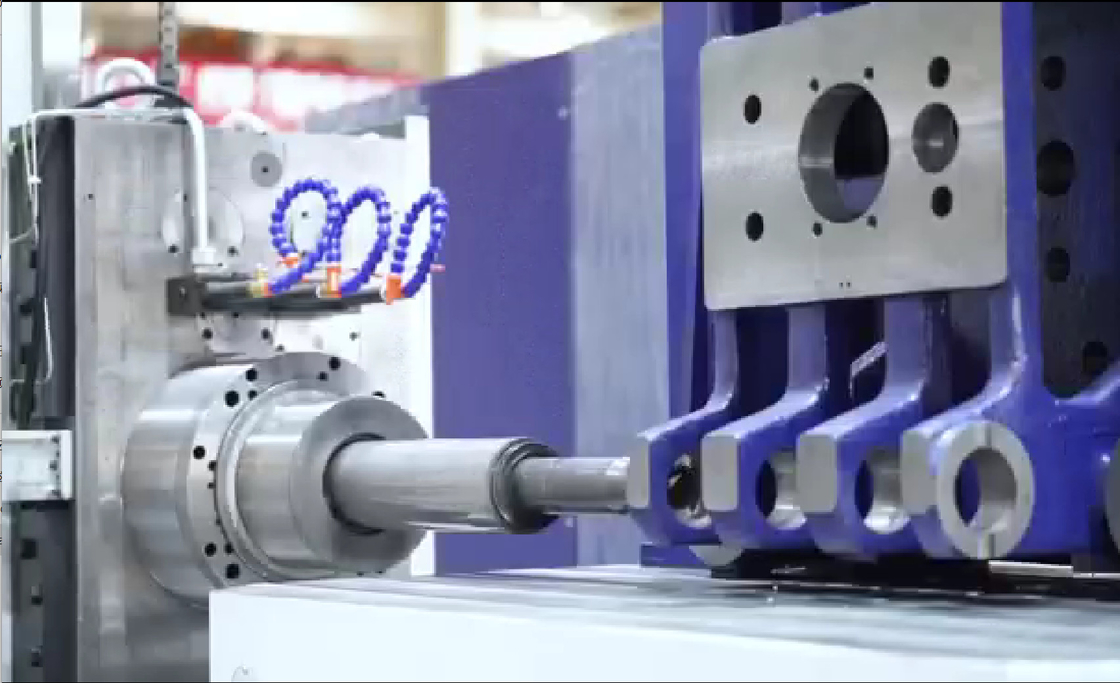

2, l'uso del design modulare, ovvero attraverso l'interfaccia standard, i moduli possono essere combinati liberamente in vari modi per formare varianti di prodotto per soddisfare le diverse esigenze del mercato. La macchina è principalmente macinata e noiosa e può anche eseguire perforazione, alesatura, contromissione, rivolta verso la faccia e rotazione e altri processi.
3, particolarmente adatto per l'elaborazione del sistema poroso, i requisiti della distanza del foro più accurate parti della scatola, la macchina può realizzare il posizionamento automatico delle coordinate, ma può anche realizzare x, y, z, w, b qualsiasi collegamento dell'asse di coordinate, può essere utilizzato per il contorno di interpolazione dell'arco e l'elaborazione della superficie tridimensionale.

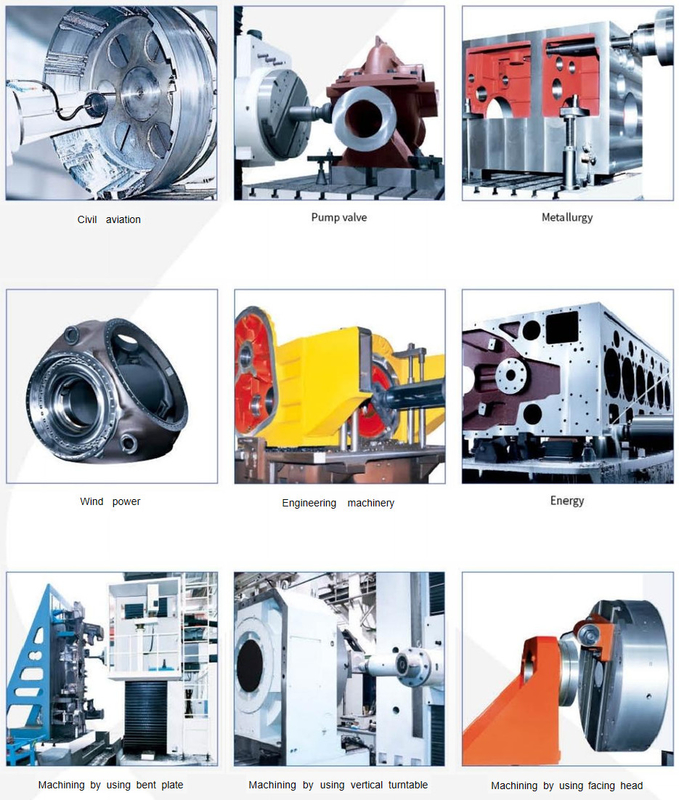

4, secondo i requisiti dell'utente, può essere dotato di un giradischi verticali CNC, accessori per la fresatura angolare retta per espandere la gamma di tecnologia di elaborazione delle macchine.
Dettagli del prodotto:
|
Ltems
|
Unità
|
PBC 130R
|

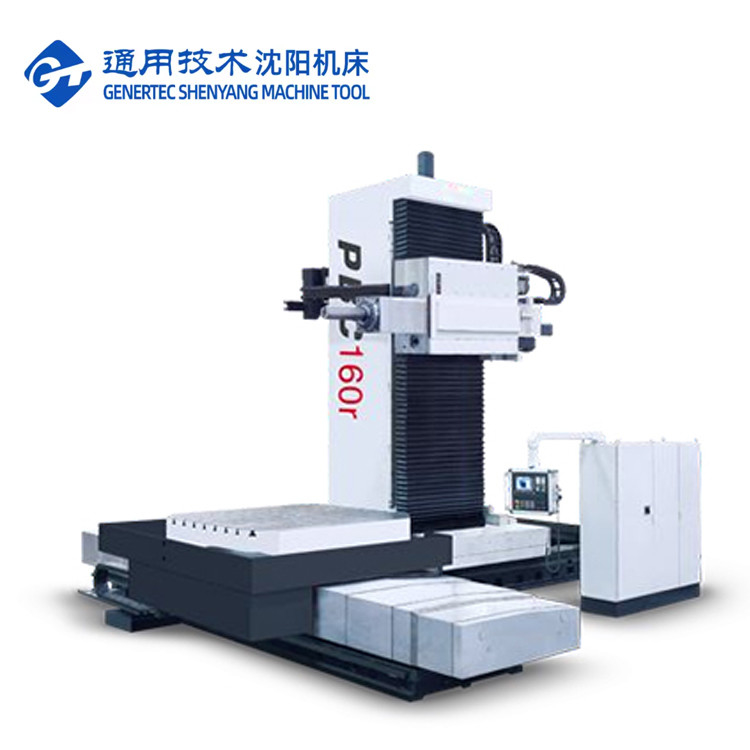

PBC 160R
|
|
|
Dimensione del banco di lavoro
|
mm
|
10T: 2000 × 2000 ； 15T: 2000 × 2000 ； 20T: 2000 × 2500 ； 25T: 2000 × 2000 ； 30T: 2500 × 2000
|
||
|
Carico massimo di banco di lavoro
|
T
|
15/10/20/25/30
|
||
|
Diametro del mandrino
|
mm
|
φ130
|
φ160
|
|
|
Area della sezione di RAM
|
mm
|
480 × 480
|
||
|
Foro conico mandrino
|
|
IS0 7:24 N0.50
|
IS0 7:24 N0.50
|
|
|
Specifica dello stinco di strumento
|
|
JT50/BT50
|
JT50/BT50
|
|
|
Velocità del fuso
|
r/min
|
10-1500
|
10-1000
|
|
|
Potenza del motore principale
|
KW
|
41/49
|
41/49
|
|
|
Coppia massima del mandrino
|
Nm
|
1700/2100
|
2900/3500
|
|
|
Viaggio trasversale X di banco da lavoro
|
mm
|
10t: 2000/3000/3500/4000 ； 15t: 2000/3000/4000
20T/25T/30T: 3500/4000
|
||
|
Vertical Travel y of palestock
|
mm
|
2000/2500/3000
|
||
|
Travelz longitudinale della colonna
|
mm
|
1600/2000
|
||
|
Ram Travel v
|
mm
|
700
|
||
|
Viaggio del fuso w
|
mm
|
700
|
||
|
Rotazione del banco di lavoro b
|
°
|
0,001 × 360
|
||
|
Velocità di alimentazione
|
X, y, z
|
mm/min
|
1-6000
|
|
|
V, w
|
mm/min
|
1-3000
|
||
|
B
|
r/min
|
0-1
|
||
|
Velocità rapida
|
X, y, z
|
m/min
|
6
|
|
|
V, w
|
m/min
|
3
|
||
|
B
|
r/min
|
1
|
||
|
precisione di posizionamento
|
X, y, z
|
mm
|
0,02/1000
0,012/1000 (scala di griglia)
|
|
|
V
|
mm
|
0,025/0,015 (scala di griglia)
|
||
|
W
|
mm
|
0,025
|
||
|
B
|
''
|
10/4x90 ° ； 6
|
||
|
Riposizionamento della precisione
|
X, y, z
|
mm
|
0,012
|
|
|
V
|
mm
|
0,012
|
||
|
W
|
mm
|
0,015
|
||
|
B
|
''
|
6
|
||
|
Sistema CNC
|
|
|
Siemens 828d
|
Siemens 828d
|
Il nostro servizio:
Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
4. Elaborazione del campione di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, la società è stata fondata nel 1993
◆ Produttore ad alta tecnologia con ricerca e capacità di progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi istantanei (24 ore online)
◆ Aggiornamento al meccanismo in base all'ergonomia e alla facile manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
FAQ:
Q1. Sei una società commerciale o una società manifatturiera?
a partire dalla data di carico della macchina della macchina.
PR-Sales: soluzioni personalizzate, pianificazione e design; servizio one-to-one
Dopo le vendite: 7 giorni 24 ore in linea, assistenza remota dell'installazione, aggancio con il sistema software clienti
Condotto tra piante con una catena di produzione completa che è la tua garanzia più affidabile.
