Luogo di origine:
Cina
Marca:
SMTCL
Certificazione:
CE ISO certification
Numero di modello:
PBC110f
Video
Video
Video
Descrizione del prodotto:
Caratteristiche del prodotto:

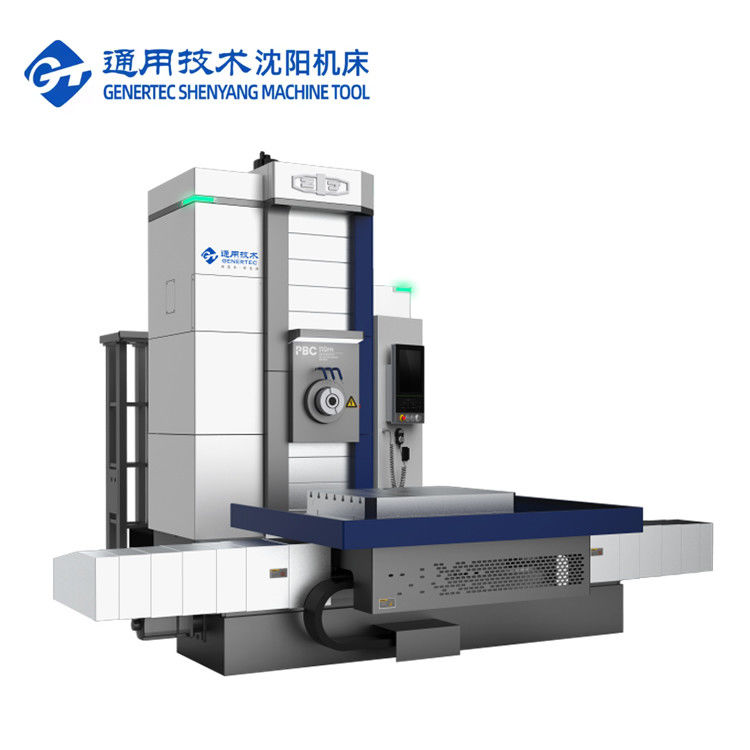

1La serie di macchine per la fresatura orizzontale e per la trivellazione CNC è in fase di introduzione della tecnologia avanzata tedesca, in base alla domanda del mercato.combinato con la struttura matura delle macchine utensili simili della nostra azienda e lo sviluppo delle macchine utensili.
2"L'impiego della progettazione modulare, cioè attraverso l'interfaccia standard, permette di combinare liberamente i moduli in vari modi per formare varianti di prodotto per soddisfare le diverse esigenze del mercato.La macchina è principalmente fresatura e di noleggio, e può anche eseguire perforazioni, riaming, contraffacciamento, girare la faccia finale e girare e altri processi.

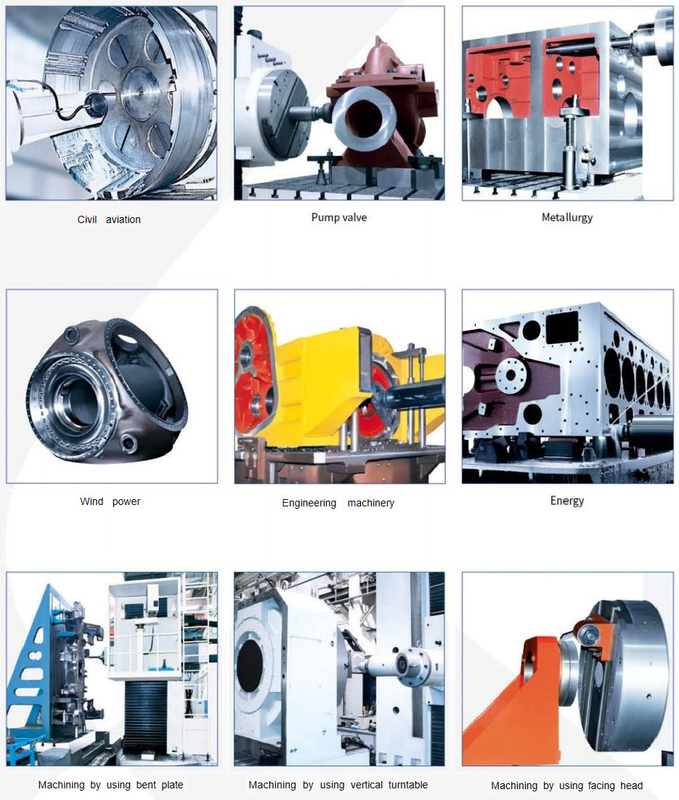

3,Soprattutto adatto per l'elaborazione di sistema poroso, le esigenze di distanza foro più precisi parti della scatola, la macchina può realizzare il posizionamento automatico di coordinate, ma anche può realizzare X, Y, Z,W, B qualsiasi collegamento a quattro assi di coordinate, può essere utilizzato per l'interpolazione di contorni di arco e per l'elaborazione tridimensionale delle superfici.
4Secondo le esigenze dell'utente, può essere dotato di giradischi CNC verticali, accessori di fresatura ad angolo destro per espandere la gamma di tecnologia di lavorazione delle macchine.
Dettagli del prodotto:
|
E '...
|
Unità
|
PBC 110f
|
PBC 130f
|
PBC 160f
|
|
|
Dimensione del banco di lavoro
|
mm
|
1000×1250
|
1600×1800/2000×2000
|
2000×2000/2000×2500
|
|
|
Carico massimo del banco di lavoro
|
T
|
8
|
15
|
25
|
|
|
Diametro dello spinello
|
mm
|
φ110
|
φ130
|
φ160
|
|
|
Diametro della testa di fronte
|
mm
|
φ630
|
φ730
|
φ900
|
|
|
Foratura conica dello spinello
|
|
IS0 7:24 N0.50
|
|||
|
Specifica del bastone dello strumento
|
|
JT50/BT50
|
|||
|
Velocità del mandrino
|
r/min
|
10-3000
|
10-3000
|
10-2000
|
|
|
Velocità della testa
|
r/min
|
10-200
|
10-125
|
10-100
|
|
|
Potenza del motore principale
|
kW
|
19.5/23.4
|
25/30
|
41/49.2
|
|
|
Torsione massima dello spinello
|
Nm
|
1100/1300
|
2100/2600
|
3300/4000
|
|
|
Percorso trasversale X del banco di lavoro
|
mm
|
2000/3000
|
2000/3000/4000
|
3000/4000/6000
|
|
|
Viaggio verticale Y della testa
|
mm
|
1500/2000
|
1600/2000/2500
|
2000/25000/3000
|
|
|
Viaggio longitudinaleZ della colonna
|
mm
|
1200/2000
|
1600/2000
|
2000
|
|
|
Percorso W dello spinello
|
mm
|
550
|
800
|
1000
|
|
|
Viaggio U del blocco di scivolo della testa rivolto
|
mm
|
140
|
200
|
330
|
|
|
Rotazione del banco B
|
°
|
0.001×360
|
|||
|
Distanza dal centro dello spinello al banco di lavoro
|
mm
|
60-1560
|
100-1700
|
10-2100
|
|
|
La disillusione da parte della gente si e' accentuata.
|
mm
|
350
|
850
|
1100
|
|
|
Velocità di alimentazione
|
X, Y, Z
|
mm/min
|
1-8000
|
||
|
W
|
mm/min
|
1-2400
|
1-3000
|
1-3000
|
|
|
U
|
mm/min
|
1-2400
|
1-3000
|
1-3000
|
|
|
B
|
r/min
|
0 a 1.5
|
|||
|
Velocità rapida
|
X, Y, Z
|
m/min
|
15
|
12
|
10
|
|
W
|
m/min
|
2.4
|
3
|
3
|
|
|
U
|
m/min
|
2.4
|
3
|
3
|
|
|
B
|
r/min
|
1.5
|
|||
|
precisione di posizionamento
|
X, Y, Z
|
mm
|
XZ:0.015/0.01 (scala della griglia)
Y:0.01 (scala della griglia)
|
||
|
W
|
mm
|
0.012
|
0.012
|
0.015
|
|
|
U
|
mm
|
0.032
|
|||
|
B
|
""
|
6
|
|||
|
precisione di riposizionamento
|
X, Y, Z
|
mm
|
0.008
|
||
|
W
|
|
0.01
|
|||
|
U
|
mm
|
0.018
|
|||
|
B
|
""
|
4
|
|||
|
Sistema CNC
|
|
|
SIEMENS 828D
|
||
Il nostro servizio:
1. Assemblare e debug prima della consegna
2Rispondete entro 24 ore e procedete a risolvere il problema.
3. 1 anno di servizio di riparazione gratuito (solo senza danni umani).
4Soluzione globale di magazzinaggio fornita
