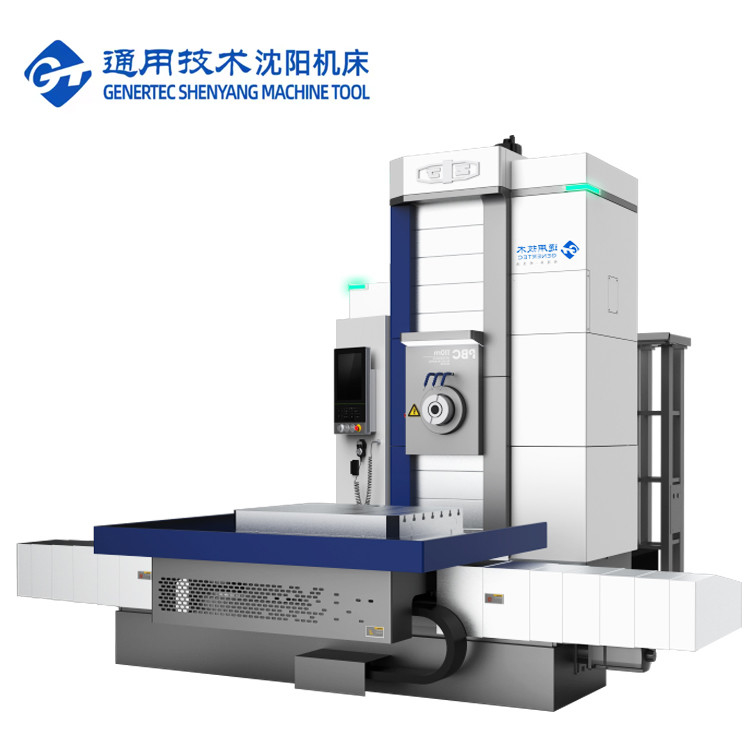

SMTCL PBC110 pesante sistema SIEMENS CNC tipo pavimento orizzontale 5 assi fresatura macchina da scavo
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | PBC110m |
|---|---|---|---|
| CNC o no: | CNC | Parola chiave: | Macchine per la fresatura CNC orizzontale |
| Velocità del fuso: | 10-2500 giri/min | Dimensione del banco da lavoro: | 1250×1400 mm |
| Carico massimo del banco di lavoro: | 5 T | Percorso trasversale X del banco di lavoro: | 2000 mm |
| Viaggio verticale Y della testa: | 1500 mm | Viaggio longitudinaleZ della colonna: | 1200 millimetri |
| Percorso W dello spinello: | 550 mm | Percorso U del blocco di scivolo della testa rivolto: | 140 mm |
| Evidenziare |
Macchine per la fresatura orizzontale a 5 assi,Macchine per la fresatura per pavimentazione CNC,PBC110 SIEMENS Macchine per la fresatura CNC |
||
Descrizione del prodotto
Descrizione del prodotto:
Caratteristiche del prodotto:
1La serie di macchine per la fresatura orizzontale e per la trivellazione CNC è in fase di introduzione della tecnologia avanzata tedesca, in base alla domanda del mercato.combinato con la struttura matura delle macchine utensili simili della nostra azienda e lo sviluppo delle macchine utensili.
2"L'impiego della progettazione modulare, cioè attraverso l'interfaccia standard, permette di combinare liberamente i moduli in vari modi per formare varianti di prodotto per soddisfare le diverse esigenze del mercato.La macchina è principalmente fresatura e di noleggio, e può anche eseguire perforazioni, riaming, contraffacciamento, girare la faccia finale e girare e altri processi.

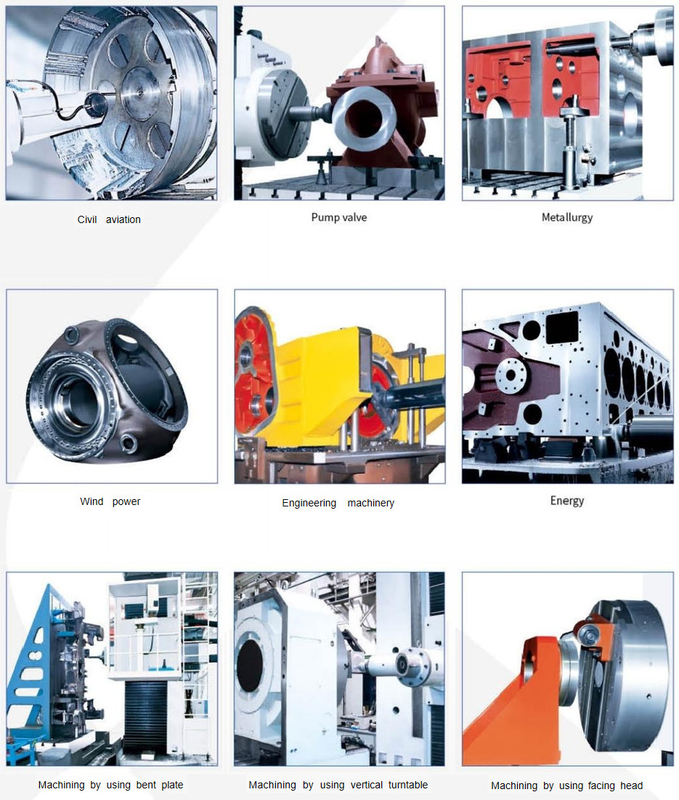

3,Soprattutto adatto per l'elaborazione di sistema poroso, le esigenze di distanza foro più precisi parti della scatola, la macchina può realizzare il posizionamento automatico di coordinate, ma anche può realizzare X, Y, Z,W, B qualsiasi collegamento a quattro assi di coordinate, può essere utilizzato per l'interpolazione di contorni di arco e per l'elaborazione tridimensionale delle superfici.
4Secondo le esigenze dell'utente, può essere dotato di giradischi CNC verticali, accessori di fresatura ad angolo destro per espandere la gamma di tecnologia di lavorazione delle macchine.
Dettagli del prodotto:
|
E '...
|
Unità
|
PBC 110m
|
PBC 130m
|
|
|
Dimensione del banco di lavoro
|
mm
|
1000×1250/ 1250×1400
|
1600×1800
|
|
|
Carico massimo del banco di lavoro
|
T
|
5
|
10
|
|
|
Diametro dello spinello
|
mm
|
φ110
|
φ130
|
|
|
Diametro della testa di fronte
|
mm
|
φ630
|
|
|
|
Foratura conica dello spinello
|
|
IS0 7:24 N0.50
|
IS0 7:24 N0.50
|
|
|
Specifica del bastone dello strumento
|
|
JT50/BT50
|
JT50/BT50
|
|
|
Velocità del mandrino
|
r/min
|
10-2500
|
10-3000
|
|
|
Velocità della testa
|
r/min
|
10-200
|
|
|
|
Potenza del motore principale
|
kW
|
17/20.4
|
25/30
|
|
|
Torsione massima dello spinello
|
Nm
|
1300/1600
|
2100/2600
|
|
|
Percorso trasversale X del banco di lavoro
|
mm
|
2000
|
2000/3000/4000
|
|
|
Viaggio verticale Y della testa
|
mm
|
1500
|
1600/2000
|
|
|
Viaggio longitudinaleZ della colonna
|
mm
|
1200
|
1600/2000
|
|
|
Percorso W dello spinello
|
mm
|
550
|
800
|
|
|
Viaggio U del blocco di scivolo della testa rivolto
|
mm
|
140
|
|
|
|
Rotazione del banco B
|
°
|
0.001×360
|
0.001×360
|
|
|
Distanza dal centro dello spinello al banco di lavoro
|
mm
|
60-1560
|
100-1700
|
|
|
La disillusione da parte della gente si e' accentuata.
|
mm
|
350
|
850
|
|
|
Velocità di alimentazione
|
X, Y, Z
|
mm/min
|
1-6000
|
X/Z:1-12000,Y:10000
|
|
W
|
mm/min
|
1-2000
|
1-3000
|
|
|
U
|
mm/min
|
1-1000
|
|
|
|
B
|
r/min
|
0-1.
|
0 a 1.5
|
|
|
Velocità rapida
|
X, Y, Z
|
m/min
|
9
|
X/Z:12Y:10
|
|
W
|
m/min
|
2.4
|
3
|
|
|
U
|
m/min
|
2.4
|
|
|
|
B
|
r/min
|
2
|
1.5
|
|
|
precisione di posizionamento
|
X, Y, Z
|
mm
|
X:0.02/0.016 (scala della griglia)
YZ:0.018/0.015 (scala della griglia)
|
XZ:0.015/0.01 (scala della griglia)
Y:0.01 (scala della griglia)
|
|
W
|
mm
|
0.02
|
0.012
|
|
|
U
|
mm
|
0.032
|
|
|
|
B
|
""
|
12/10 (scala della griglia), 4X90°;6
|
8 (scala della griglia), 4X90°;6
|
|
|
precisione di riposizionamento
|
X, Y, Z
|
mm
|
X:0.011 YZ:0.01
|
0.008
|
|
W
|
|
0.016
|
0.01
|
|
|
U
|
mm
|
0.018
|
|
|
|
B
|
""
|
7
|
6
|
|
|
Sistema CNC
|
|
|
SIEMENS 828D
|
SIEMENS 828D
|
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
