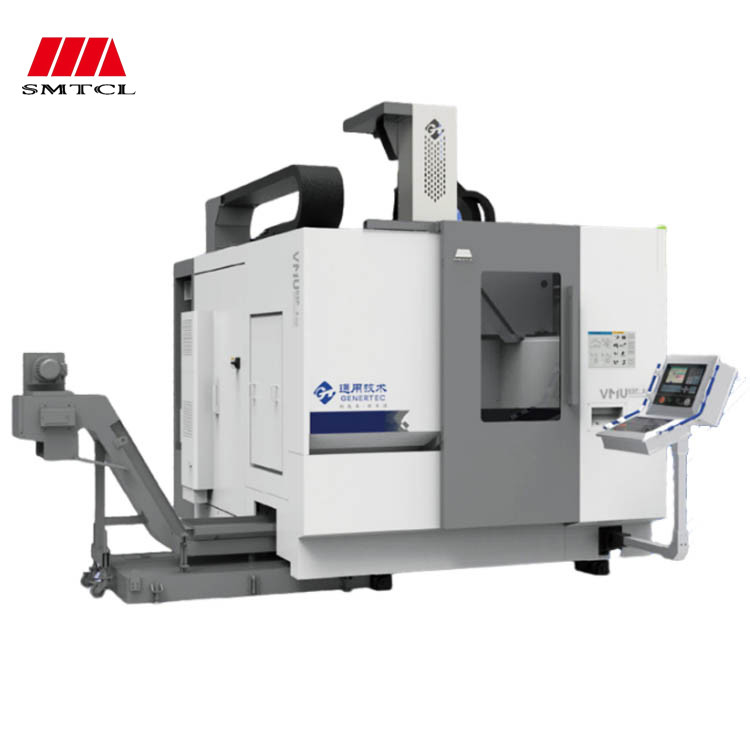

SMTCL Vertical 5 Axis Machining Center VMU63P Five Axis Linkage Centro di lavorazione verticale ad alte prestazioni
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | VMU63P |
|---|---|---|---|
| Nome: | Centrale di lavorazione verticale a 5 assi | Sistema di controllo: | SIEMENS GSK FANUC (opzionale) |
| Viaggio massimo dello skateboard sull'asse X: | 650mm | Viaggio massimo del raggio -asse Y: | 650mm |
| Viaggio massimo dello spinello -asse Z: | 500 mm | Viaggio di Un-asse: | ± 130° |
| Viaggio di C-asse: | n×360° | ||
| Evidenziare |
Centrale di lavorazione a cinque assi,Centro di lavorazione ad alto rendimento per assi,Centro di lavorazione verticale VMU63P |
||
Descrizione del prodotto

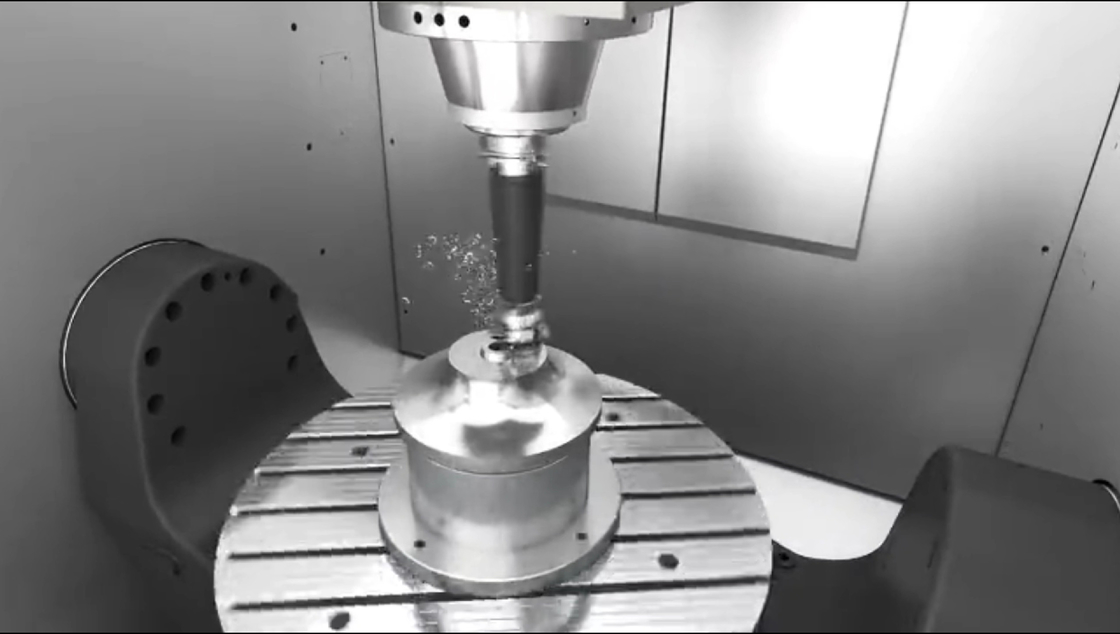

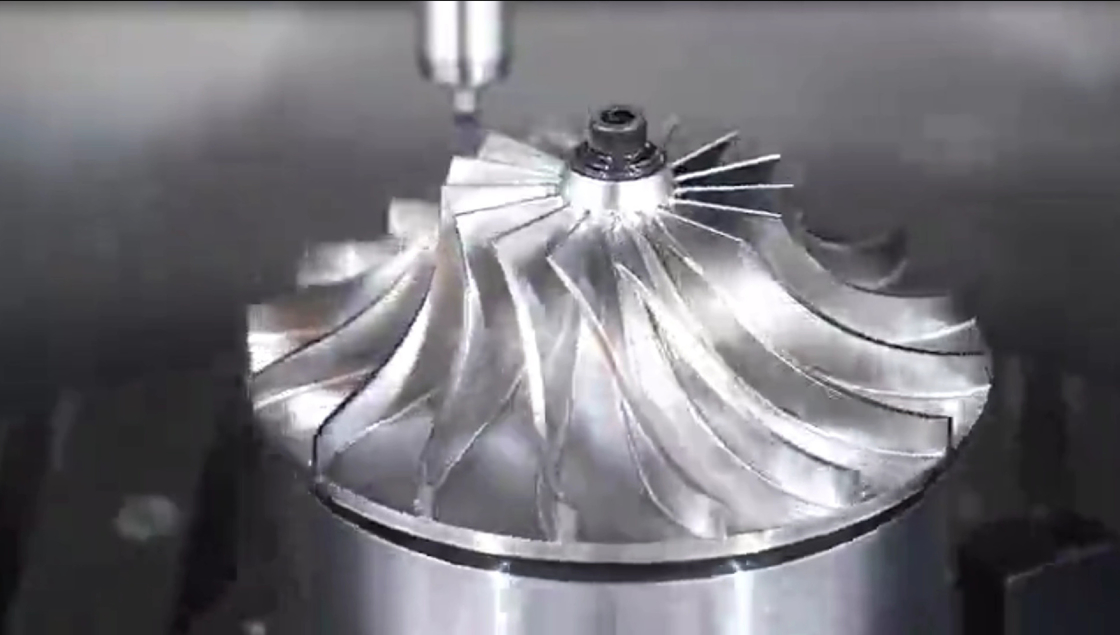

Il prodotto è adatto per la lavorazione di parti dalla forma complessa nei settori energetico, degli stampi, automobilistico e di altro tipo. Si tratta di un centro di lavoro verticale a cinque assi ad alte prestazioni sviluppato in modo indipendente da General Technology Group. Velocità di movimento rapido dell'albero lineare del prodotto fino a 60 m/min, accelerazione fino a 1 g, albero rotante azionato da motore torque, velocità superiore a 50 giri/min, le prestazioni dinamiche della macchina sono eccellenti. La colonna del letto è realizzata in materiale lapideo artificiale minerale, che presenta un'eccellente soppressione delle vibrazioni e resistenza alla deformazione termica. Le caratteristiche di alta velocità, alta precisione ed elevata rigidità, ricca configurazione e potente funzione di collegamento a cinque assi possono soddisfare le diverse esigenze dei clienti.
Caratteristica 1: Quattro potenziamenti di alto livello, esperienza definitiva
Caratteristica 2: integrazione dell'intera catena, copertura multidominio
|
Articolo
|
Unità
|
VMU63P
|
|
|
Capacità
|

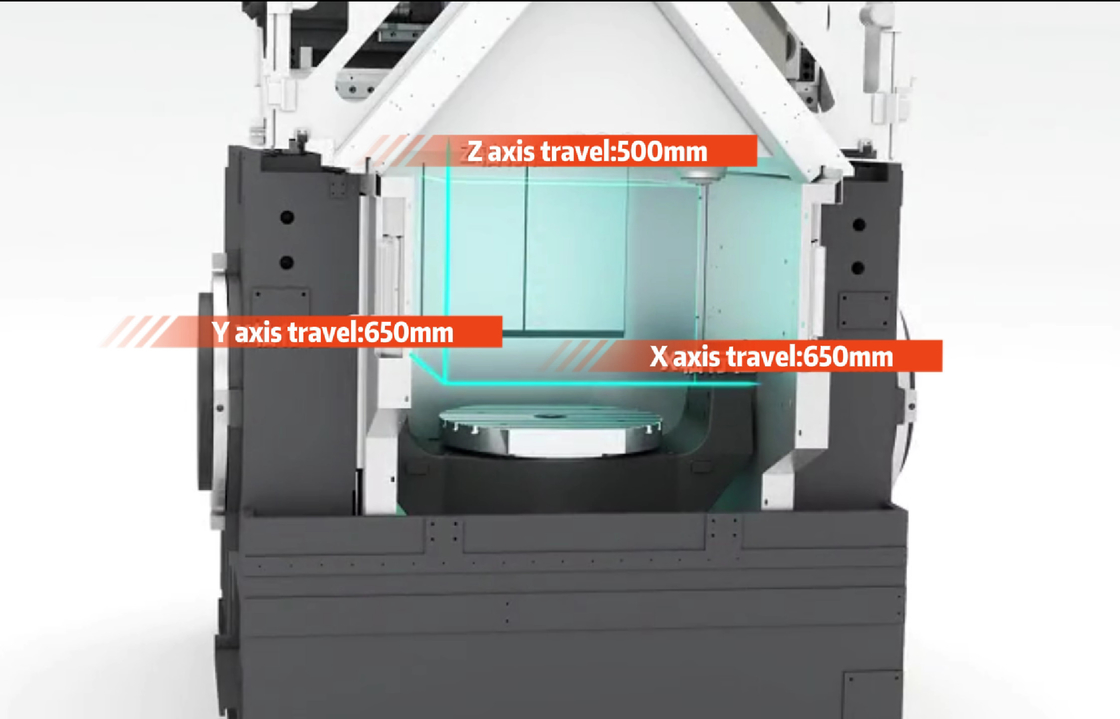

Corsa massima dell'asse X dello skateboard
|
mm
|
650
|
|
Corsa massima della trave -asse Y
|
mm
|
650
|
|
|
Corsa massima del mandrino -asse Z
|
mm
|
500
|
|
|
Distanza dalla faccia dell'estremità del mandrino alla tavola
|
mm
|
150-650
|
|
|
|
Corsa dell'asse A
|
°
|
±130
|
|
Corsa dell'asse C
|
°
|
n×360
|
|
|
Tavolo da lavoro
|
Dimensioni del tavolo
|
mm
|
Φ650×560
|
|
Carico massimo sul tavolo
|
kg
|
1000
|
|
|
Dimensioni della scanalatura a T
|
mm×pz
|
18×7
|
|
|
Mandrino
|
Cono del mandrino
|
|
HSK-A63
|
|
Velocità massima
|
giri/min
|
18000
|
|
|
Coppia in uscita (100%/40%)
|
Nm
|
83/107
|
|
|
Potenza in uscita (100%/40%)
|
chilowatt
|
25/32
|
|
|
Foraggio
|
Velocità di movimento rapido dell'asse X
|
m/min
|
60
|
|
Velocità di movimento rapido dell'asse Y
|
m/min
|
60
|
|
|
Velocità di movimento rapido dell'asse Z
|
m/min
|
60
|
|
|
Velocità di movimento rapido dell'asse A
|
giri/min
|
50
|
|
|
Velocità di movimento rapido dell'asse C
|
giri/min
|
65
|
|
|
ATC
|
Capacità di stoccaggio degli utensili
|
pc
|
36
|
|
Lunghezza massima dell'utensile
|
mm
|
300
|
|
|
Peso massimo dell'utensile
|
kg
|
8
|
|
|
Massimo. diametro disco utensile (pieno)
|
mm
|
Φ80
|
|
|
Massimo. diametro disco utensile (adiacente)
|
mm
|
Φ125
|
|
|
Precisione di posizionamento
|
X/Y/Z
|
mm
|
0,005
|
|
aria condizionata
|
Sez
|
8
|
|
|
Posizionamento di ripetibilità
|
X/Y/Z
|
mm
|
0,003
|
|
aria condizionata
|
Sez
|
5
|
|
|
Altri
|
Peso netto della macchina
|
kg
|
16500
|
- Senso della massima qualità, le richieste dei clienti vengono prima di tutto
- Oltre 30 anni di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- Produttore high-tech con capacità di ricerca e progettazione
- Sistema di fornitura stabile e maturo
- Giovani venditori e ingegneri attivi per servizi istantanei (online 24 ore su 24)
- Aggiornamento del meccanismo in base all'ergonomia e alla facile manutenzione
- Il nostro principio di progettazione della struttura: manutenzione e installazione facili, manutenzione a basso costo, non influiscono sulla produzione
Benvenuti a farci visita!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra cooperativa vanta oltre 80 anni di storia nella produzione di macchine utensili. Qui sono nati il primo tornio, il trapano e l'alesatrice. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti relativi alle macchine utensili coprono le automobili, l'aviazione, le nuove energie, le macchine edili, le navi, le valvole delle pompe, i cuscinetti, l'elettronica 3C, gli stampi e altri settori. La nostra missione è fornire alle macchine utensili tecnologia all'avanguardia, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
Siamo un'azienda manifatturiera.
Siamo specializzati in tutti i tipi di macchine, come tornio CNC, fresatrice CNC, centro di lavoro verticale, tornio convenzionale, trapano, trapano radiale e così via.
Sì, forniamo soluzioni Smart CNC per i nostri clienti al fine di aumentare l'efficienza.
Forniremo una sostituzione per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Pr-vendita:Soluzioni personalizzate, pianificazione e design;Servizio one-to-one
Post vendita: servizio online 7 giorni su 24, guida remota all'installazione, collegamento al sistema software del cliente
I prodotti provenienti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo produttivo sono
effettuati tra stabilimenti con una filiera produttiva completa che è la vostra garanzia più affidabile.
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente. Tutti questi possono essere citati ed elencati nel contratto. Il venditore collaborerà con l'acquirente per occuparsi della preparazione del visto e dell'installazione prima di recarsi all'estero.
T/T Pagamento iniziale del 30% al momento dell'ordine, pagamento del saldo del 70% prima della spedizione. lettera di credito irrevocabile a vista
