Name: Tornio CNC verticale SMTCL Fresatrice verticale CNC V4H Fresatrice verticale Tornio combinato
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: V 4H
Availability: InStock

Casa > prodotti > Torni verticali di CNC >

Tornio CNC verticale SMTCL Fresatrice verticale CNC V4H Fresatrice verticale Tornio combinato

SMTCL Vertical CNC Lathe Machine

Struttura del corpo ad alta rigidità

Torno CNC verticale ad alta efficienza

Luogo di origine:

Cina

Marca:

SMTCL/SYMG

Certificazione:

ISO certification

Numero di modello:

V 4H

Documento:

8-GT SMTCL V Series Vertica...he.pdf

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Marca:

SMTCL

Numero di modello:

V 4H

Nome:

Macchine a tornio CNC verticali

sistema di controllo:

SIEMENS GSK FANUC (opzionale)

Diametro massimo di taglio:

Φ500

Diametro massimo dell'oscillazione:

Φ650

Altezza massima di taglio:

500

Corsa dell'asse X:

290

Corsa dell'asse Z:

530

Torretta:

Servo-torretta orizzontale a 8 posizioni

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Imballaggi particolari

Cassa di legno, baule di latta, altro imballaggio per la navigazione.

Tempi di consegna

45-60 giorni

Termini di pagamento

L/C, T/T, Western Union

Capacità di alimentazione

50 serie al mese

PRODOTTI RELATIVI

Video

Tornio CNC verticale SMTCL Fresatrice verticale CNC V4H Fresatrice verticale Tornio combinato

Ottieni il miglior prezzo

Il CNC verticale resistente lavora la singola colonna al tornio CK5116 C5116

Ottieni il miglior prezzo

Grande doppia macchina del tornio verticale di CNC della colonna del tornio verticale di 30KW 45KW

Ottieni il miglior prezzo

Servo macchina di giro verticale resistente del tornio del tornio CK5225 C5225T di CNC di CA

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

Tornio CNC verticale SMTCL Fresatrice verticale CNC V4H Fresatrice verticale Tornio combinato 0

SMTCL Verticale CNC Torno V4H CNC Verticale fresante Torno Fresatrice Combo Verticale CNC Torno

Il tornio verticale CNC della serie V è la terza generazione del nuovo tornio verticale CNC della nostra nuova struttura tecnica aggiornata, con eccellente rigidità, stabilità e precisione di lavorazione,supporto di parti funzionali di alta qualità importate, ampiamente utilizzati nelle nuove industrie energetiche, automobilistiche, dei cuscinetti e di altre industrie di trasformazione, per fornire ai clienti un'eccellente esperienza.

Le caratteristiche a colpo d'occhio

Alta rigidità
- Struttura di letto rigido
- Colonna ad alta rigidità e lunghezza
- Struttura della rotaia guida ad alta rigidità
Alta stabilità
- Disposizione simmetrica
- Discarica di gran chip letto angolare
Alta precisione e elevata efficienza
- Portatore di utensili ad alta efficienza
- Sistema di alimentazione e fusione ad alte prestazioni
Prestazioni ad alto costo
- Sono disponibili diverse opzioni di configurazione
- Funzione efficiente e intelligente
- Configurazione ragionevole dei componenti funzionali
Facile da usare
- Ottimizzare l'altezza e la distanza di alimentazione
- Pannello di controllo di altezza moderata

Dettagli del prodotto

Struttura del corpo ad alta rigidità

Il corpo intero è fatto di sabbia di resina per raggiungere una bassa gravità, anti-vibrazione.

Colonna a grande spazio con elevata rigidità

Solid, anti-vibrazione, anti-trasformazione, più adatto alla torretta verticale e alla torretta integrata.

Struttura della guida ad alta rigidità

Guida lineare a rulli a due assi, forte rigidità, con eccellente capacità di taglio, più adatta per la configurazione di portautensili verticali per il taglio pesante.

Carrozzeria con rivestimento a chip a grande angolo

La base adotta un grande angolo di scarico di chip per eliminare l'area soggetta all'accumulo di chip, prevenire efficacemente l'accumulo di chip di ferro, scarica di chip liscia,e migliorare la stabilità del trattamento.

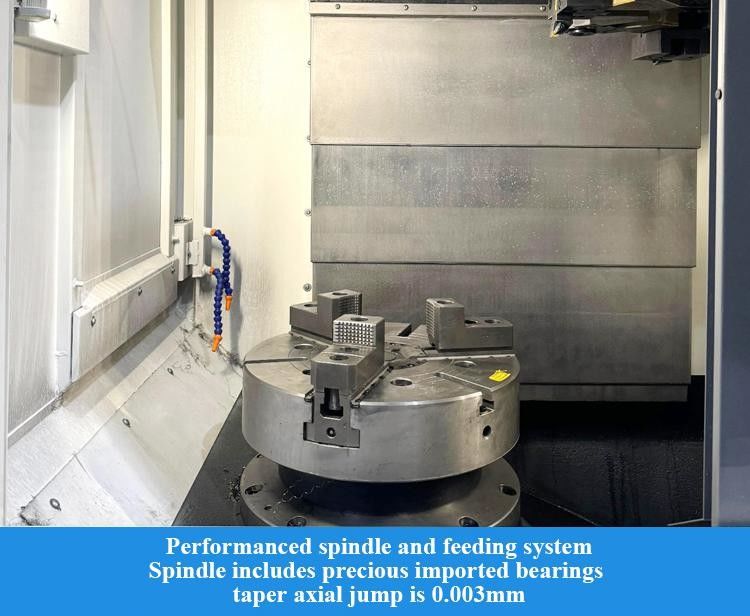

Sistema di alimentazione e di fusione funzionante

Il fusibile adotta cuscinetti importati ad alta precisione, alta precisione di scorrere radiale dell'asse terminale del cono, particolarmente adatto per la lavorazione di parti di taglio di alta durezza, di grandi dimensioni,riducendo notevolmente le vibrazioni e gli errori termici generati durante la lavorazione, basso tasso di guasti, elevata efficienza.

Portatore di utensili ad alta efficienza

Struttura semplice, forte rigidità, rapida trasposizione, tempo di trasposizione dello strumento adiacente 0,25s, tempo di trasposizione dello strumento più lontano 0,79s, precisione di ripetizione dello scambio dello strumento ± 1,6", per ottenere un'elevata precisione,elevata efficienza, elaborazione ad alta affidabilità.

ATC Knife libreria

Nel processo di lavorazione, la libreria di strumenti ATC ha la funzione di selezione degli strumenti, che può fornire 10/12 posizioni degli strumenti, risolvere il problema della carenza di strumenti e interferenze degli strumenti,e ridurre il tempo di cambio degli attrezzi.

Servomotore a doppia velocità

Utilizzare il codice M può ottenere bassa velocità e alta coppia di uscita o alta velocità e bassa coppia, soddisfare la richiesta del cliente di alta velocità e grande coppia.

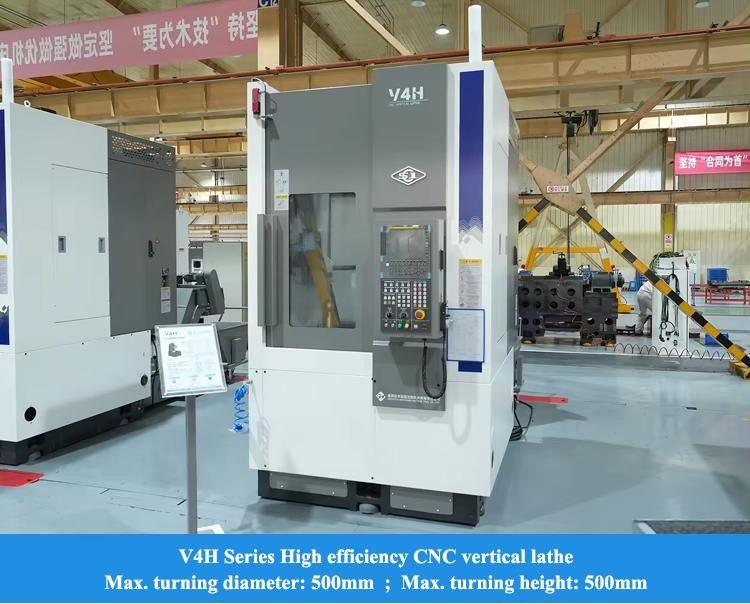

Tornio CNC verticale SMTCL Fresatrice verticale CNC V4H Fresatrice verticale Tornio combinato 1

Le specifiche del prodotto

Articolo	Unità	V4H
Grado di precisione		IT6
Parametri tecnici
Diametro di taglio massimo	mm	Φ500
Diametro massimo dell'oscillazione	mm	Φ650
Max.altezza di taglio	mm	500
Fusoliera
Fusoliera e conico		A2-8
Dimensioni standard del volante	Inch	12 (((☆ 15,☆ 18)
Velocità massima del mandrino	r/min	2500
Torsione nominale dello spinello	N.m.	549
Potenza di uscita del motore principale continua/30 min	KW	18.5/26
Asse X/Z
Traverso rapido dell'asse X	m/min	20
Traverso rapido dell'asse Z	m/min	20
Percorso dell'asse X	mm	290
Percorso dell'asse Z	mm	530
Torretta
Tipo		Servo-torretta orizzontale a 8 posizioni
Altezza centrale	mm	100
Posizionamento di ripetizione rotativa della torretta	""	± 16
Posizionamento
Asse X	mm	0.008
Asse Z	mm	0.008
Ripetere il posizionamento
Asse X	mm	0.005
Asse Z	mm	0.005
Peso della macchina	kg	6000
Dimensioni della macchina (senza trasportatore)	mm	2235×1570×3030

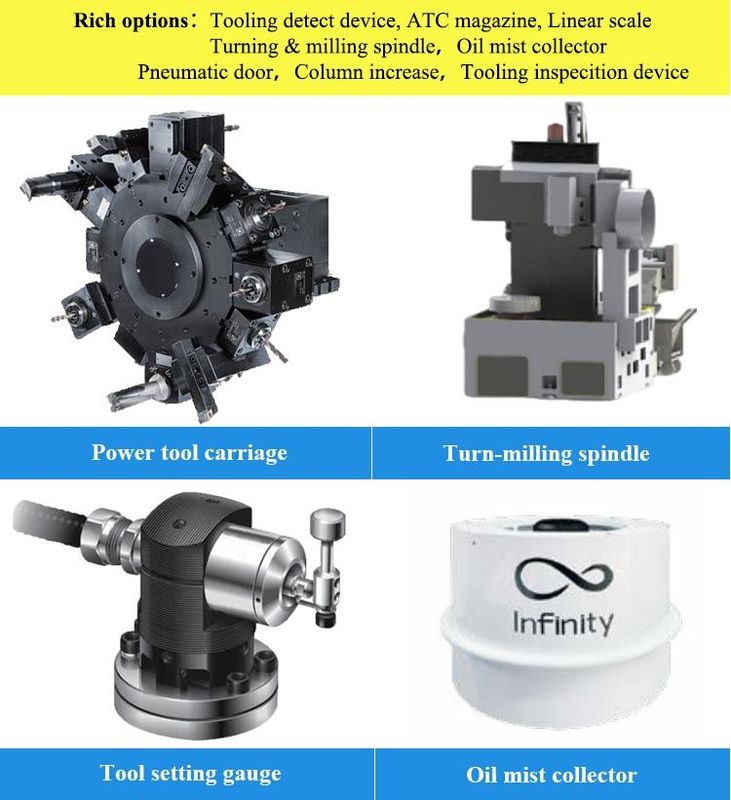

Configurazione standard	Configurazione selettiva

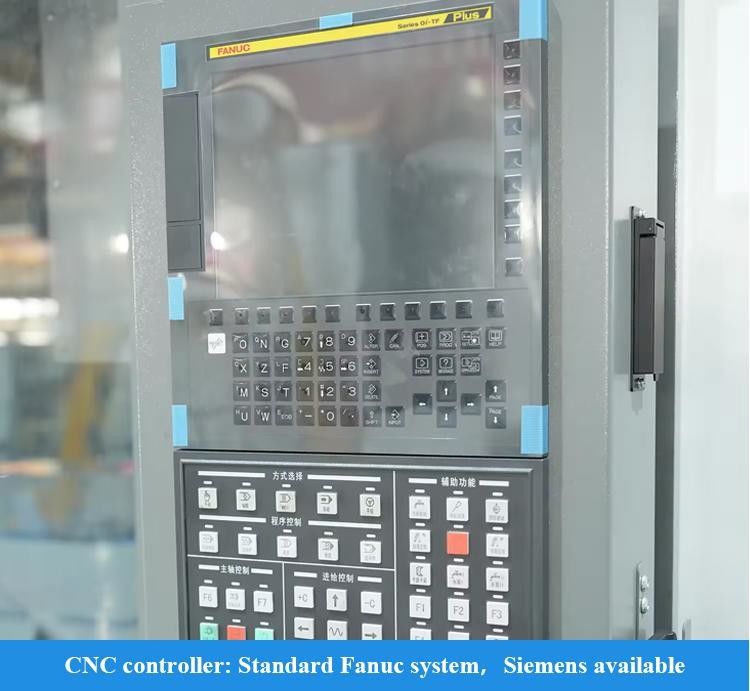

10.4 Sistema Fanuc	Sosta utensile elettrico
Apparecchiature di lubrificazione	Colonna sollevata
Cintura idraulica (con un artiglio morbido) e cilindro rotante	Sosta verticale per utensili
Apparecchiature idrauliche	rilevamento degli strumenti
Guida dei rulli	Fusoli di tornitura e di fresatura
Targa di sicurezza	Bolletta di prova
Extrazione di chip a catena	Collettore di nebbia di petrolio
Luce tricolore	Porta pneumatica
Fogli di lavaggio laterale	Scale di griglia
Proiettori	Separazione olio-acqua
Interruttore a piedi	Serbatoio dell'acqua ad alta pressione
Serratura della porta	ATC Knife libreria
Pistola ad acqua	Dispositivi per il trattamento di acque reflue
	Scena posteriore

Perché scegliere noi

Senso di qualità, le richieste dei clienti vengono prima di tutto.
30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
Produttore ad alta tecnologia con capacità di ricerca e progettazione
Sistema di approvvigionamento stabile e maturo
Giovani venditori attivi e ingegneri per servizi istantanei ((24 ore online)
Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzare la produzione

Su di noi

Tornio CNC verticale SMTCL Fresatrice verticale CNC V4H Fresatrice verticale Tornio combinato 2

Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.

La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica

Tornio CNC verticale SMTCL Fresatrice verticale CNC V4H Fresatrice verticale Tornio combinato 3

Domande frequenti

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.

Q2. Quali sono i principali prodotti della vostra azienda?

Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.

Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.

D4: Quali sono i termini di garanzia?

Forniamo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi, a partire dalla data di carico della macchina.

Q5. Quali sono i servizi?

Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente

D6: Perché scegliere la vostra azienda?

I prodotti provenienti dallo sviluppo, dalla progettazione, dalla fabbricazione, dall'assemblaggio dell'intero processo produttivo sono realizzati tra impianti con una catena di produzione completa che è la vostra garanzia più affidabile.

Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.

D8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
