Centrale di tornitura CNC a rotaia rigida ad alta rigidità HTC40Sm A2-8 Spindle Centrale di tornitura CNC a taglio pesante
Marchio:
SMTCL
Numero di modello:
HTC40Sm/1000
Luogo di origine:
Cina
Certificazione:
CE ISO certification
Quantità minima di ordine:
1
Capacità di fornitura:
50 serie al mese
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC40Sm/1000 |
|---|---|---|---|
| CNC oppure no: | CNC | Parola chiave: | Centro di svolta orizzontale |
| Diametro di Max. Cutting.: | 350 mm | Lunghezza di Max.Cutting: | 900mm |
| Max. nuotare sopra il letto.: | 560 mm | Viaggio dell'asse x: | 220 mm |
| Z Axis Travel: | 975mm | Velocità del mandrino: | 4000 giri/min |
| Evidenziare |
Ferrovie dure ad alta rigidità,Centrale di tornitura CNC per la fresatura del tornio,Centrale di torsione CNC ad alta coppia |
||
Descrizione del prodotto
Descrizione del prodotto:

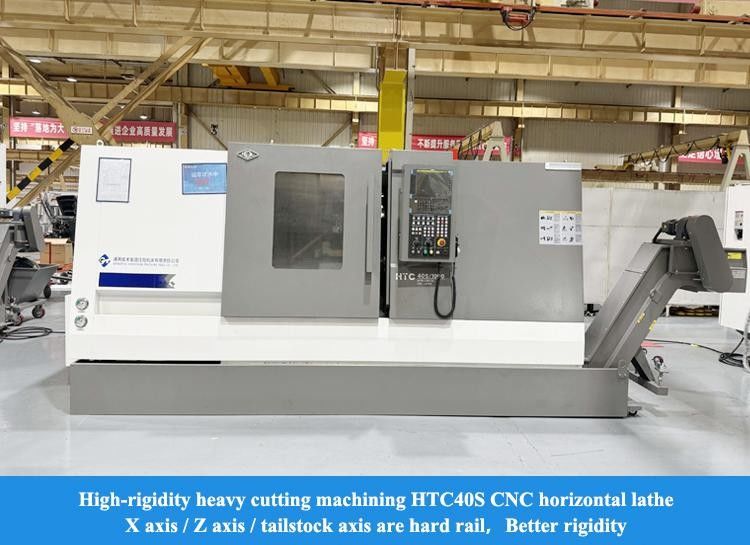

Centrale di tornitura CNC a rotaia rigida ad alta rigidità HTC40Sm A2-8 Spindle Centrale di tornitura CNC a taglio pesante
I centri di tornitura orizzontali della serie HTC-m sono assemblati, verificati e migliorati con tecnologie di produzione avanzate.Hanno buone prestazioni di taglio e possono soddisfare le esigenze di lavorazione di varie parti rotantiLa macchina utensile è dotata di un asse a C, di un portautensili azionato, ecc., che può realizzare vari metodi di lavorazione come la tornitura, la fresatura e la perforazione.
Serie SMsono prodotti di taglio pesante che hanno una grande coppia e esigenze di automobili, motori di pompe idriche e ecc. forte rigidità, soddisfacendo le esigenze dell'automobile,
Caratteristiche del prodotto:
1"Alta efficienza"
◆ Servo utensile ad alta efficienza
◆ Servo-stack diviso
◆ Alta velocità di movimento a due assi
◆ configurazione opzionale dell'asse Y per ottenere
elaborazione integrata in sequenza
2"Alta Precisione"
◆ Vitruccio pre-allungato ad alta precisione
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose

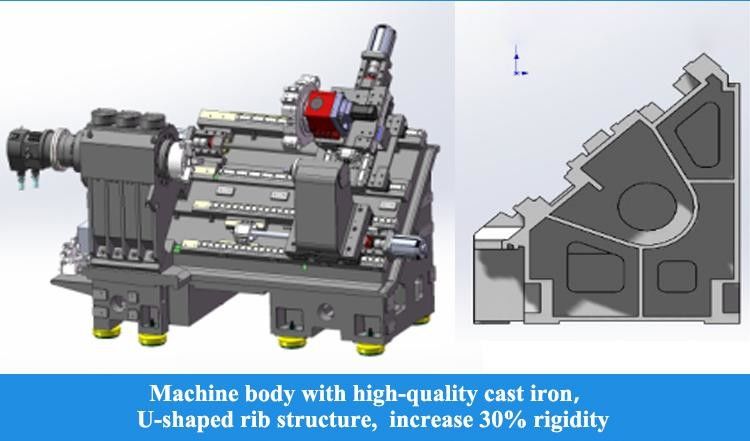

3,Alta rigidità
◆ La macchina e le altre chiavi in ghisa di alta qualità
◆ Unita' a fusione di larga durata
◆ sella anti-dobbiamento a forma di arco
◆ Struttura di piccolo fusibile
◆ Unita' a fusione di larga durata
◆ sella anti-dobbiamento a forma di arco
◆ Struttura di piccolo fusibile
Dettagli del prodotto:
Velocità di movimento rapida: 30 m/min
Il servomotore è collegato direttamente alla vite a sfera attraverso un accoppiamento, riducendo i collegamenti intermedi e ottenendo una trasmissione senza interruzioni.I binari di guida dell'asse X e Z adottano binari di guida lineari di rotolamento importati per garantire un'elevata rigidità, buone prestazioni dinamiche e precisione, aumentano la velocità di funzionamento e migliorano l'efficienza della produzione.

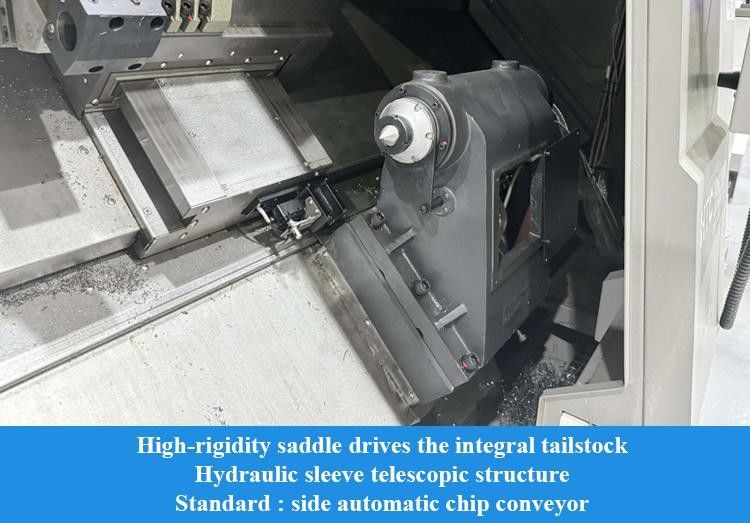

Servizio di taglio della coda
La coda può essere spostata in modo servodriven opzionale,che può controllare con precisione e regolare in modo flessibile la velocità di movimento del tailstock e la forza di frenatura di lavoro in base alle esigenze di lavorazione, che consente alla staffa di avvicinarsi rapidamente al pezzo da lavorare e stringere senza impatto e può fornire feedback in tempo reale sulla posizione di serraggio.migliorare la produzione
Il modello è dotato di un sistema di rivestimento con un sistema di rivestimento con un'efficienza di sostituzione elevata.
Doppia struttura pretenso fissa
L'asse X sviluppa una doppia struttura di supporto fisso e utilizza una vite pre-tirata per compensare efficacemente la deformazione pre-tirata e l'aumento della temperatura.Collabora con una speciale struttura di tenuta per ridurre l'aumento della temperatura della vite, ottenendo così un'alta precisione e un'alta precisione della stabilità di alimentazione delle macchine utensili
Configurazione dell'asse Y
La configurazione opzionale dell'asse Y, combinata con la torretta a motore BMT, la struttura ad asse C ad alta precisione e una varietà di portautensili a motore, possono realizzare un'elaborazione complessa delle superfici con una sola installazione.

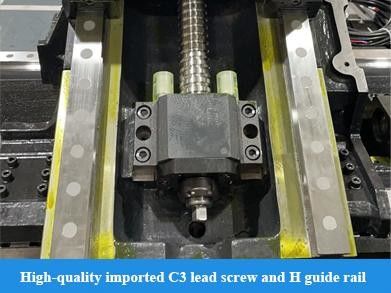

Vetture a sfera ad alta precisione
Esso utilizza vite di alta qualità importate di grado C3 e rotaia guida di grado H ed è direttamente azionato da un servomotore per ottenere un'eccellente precisione di funzionamento.
Sella antinclinante
La lunghezza del binario guida è ragionevolmente aumentata, la struttura del sistema di movimento è ottimizzata,Il corpo principale della sella è progettato in forma d'arco per garantire la rigidità complessiva dei componenti importanti..

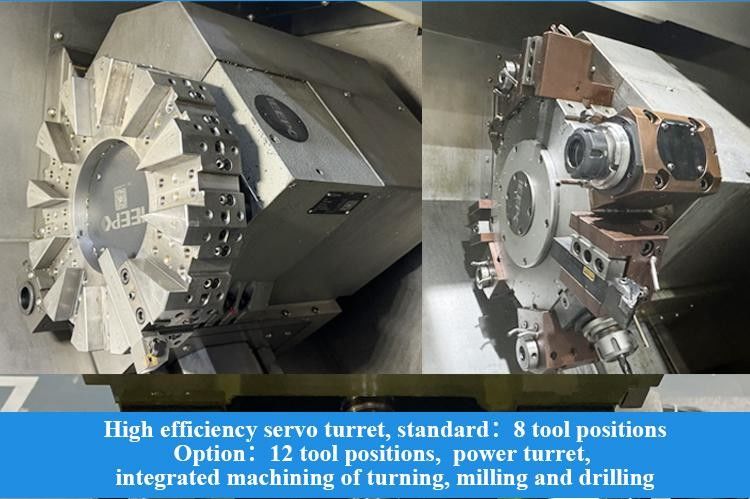

Torretta a servo efficiente
Interfaccia BMT standard, connessione ad alta rigidità; lo strumento è azionato dall'interfaccia DIN1809, che ha una trasmissione affidabile e un basso tasso di guasti;il motore di trasmissione è montato lateralmente e ha una struttura compatta;È dotato di un asse C e di un dispositivo di freno ad alta precisione per ottenere un'elaborazione integrata di tornitura, fresatura e perforazione ad alta efficienza.
Tenitore interno degli strumenti di raffreddamento
Opzionale portautensili di raffreddamento interno e uscita dell'acqua dal centro utensile realizzare l'eliminazione efficiente dei trucioli durante la lavorazione del foro interno e garantire la qualità della lavorazione
Capacità di fresatura a motore di utensili
Materiale del pezzo: HT200
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Capacità di trivellazione con strumento azionato
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua
Parametri del prodotto:
|
Progetto
|
Unità
|
HTC 40Sm/1000
|
|
Max, taglio il dia.
|
mm
|
Φ350
|
|
Lunghezza massima di taglio
|
mm
|
900
|
|
Max. nuotare sopra il letto.
|
mm
|
Φ560
|
|
Max. giorno di nuoto. su scivolo
|
mm
|
Φ400
|
|
Fusoliera
|
|
|
|
Modello di naso a fusione
|
|
A2-8
|
|
Disegno interno del cuscinetto anteriore.
|
mm
|
120
|
|
Conico del fusibile e dimensione del foro
|
|
1:20"Φ70
|
|
Dia. del foro dello spinello
|
|
Φ80
|
|
Max. Bar dia.
|
mm
|
Φ65
|
|
Dialettro di scatto standard.
|
centimetro
|
10
|
|
Intervallo di velocità dello spinello
|
r/min
|
4000
|
|
Torsione nominale dello spinello
|
Numero
|
170 ((800 r/min)
|
|
Spindle Max. coppia
|
Numero
|
280 ((600 r/min)
|
|
Potenza di uscita del motore principale continua/15 min.
|
kW
|
15/18.5
|
|
Asse X/Z
|
|
|
|
movimento rapido dell'asse X/Z
|
m/min
|
20
|
|
Percorso dell'asse X
|
mm
|
220
|
|
Percorso dell'asse Z
|
mm
|
975
|
|
Fabbricazione
|
|
|
|
Viaggi di coda
|
mm
|
770
|
|
Metodo di azionamento a coda
|
|
Trascinamento della sella
|
| Viaggio a manica di coda | mm | 100 |
| Dia della manica della coda. | mm | Φ100 |
| Conicità della coda conicità del foro | Morse | MT-4 |
|
Torretta
|
|
|
|
Tipo di torretta
|
|
Torretta di potenza orizzontale a 12 stazioni
|
|
Altezza centrale
|
mm
|
100
|
|
Indice della torretta, precisione di posizionamento ripetuto
|
Seg.
|
± 16
|
|
Dimensioni degli attrezzi
|
mm
|
25
|
|
Se potessi scegliere lo strumento vicino
|
|
- Sì, sì.
|
|
Interfaccia del supporto per utensili elettrici
|
|
BMT55
|
|
Capacità massima di perforazione
|
mm
|
16 per 0.2
|
|
Capacità massima di fresatura
|
mm
|
14×10×40
|
|
Capacità massima di attracco
|
mm
|
M12×1.5
|
|
Altri
|
|
|
|
Distanza tra il centro dello spinello e il pavimento
|
mm
|
1050
|
|
Peso netto delle macchine utensili
|
kg
|
5000
|
|
Dimensioni globali ((LxWxH)
|
mm
|
3750×1920×2000
|
|
Nota: i parametri riportati nella tabella sono solo a titolo di riferimento.
|
||
