Centrale di tornitura CNC a rotaia rigida ad alta rigidità HTC40Sm A2-8 Spindle Centrale di tornitura CNC a taglio pesante
Marchio:
SMTCL
Numero di modello:
HTC40Sm/1000
Luogo di origine:
Cina
Certificazione:
CE ISO certification
Quantità minima di ordine:
1
Capacità di fornitura:
50 serie al mese
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC40Sm/1000 |
|---|---|---|---|
| CNC oppure no: | CNC | Parola chiave: | Centro di svolta orizzontale |
| Diametro di Max. Cutting.: | 350 mm | Lunghezza di Max.Cutting: | 900mm |
| Max. nuotare sopra il letto.: | 560 mm | Viaggio dell'asse x: | 220 mm |
| Z Axis Travel: | 975mm | Velocità del mandrino: | 4000 giri/min |
| Evidenziare |
Ferrovie dure ad alta rigidità,Centrale di tornitura CNC per la fresatura del tornio,Centrale di torsione CNC ad alta coppia |
||
Descrizione del prodotto
Descrizione del prodotto:

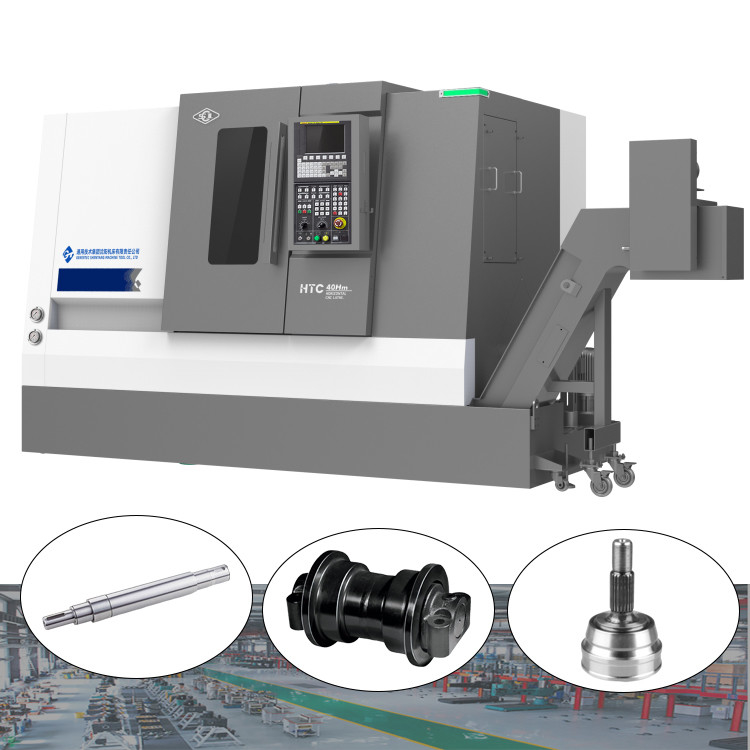

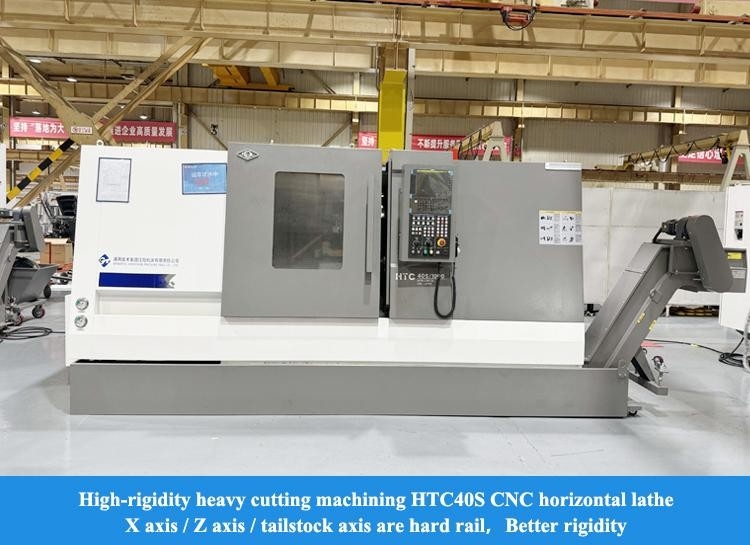

Centrale di tornitura CNC a rotaia rigida ad alta rigidità HTC40Sm A2-8 Spindle Centrale di tornitura CNC a taglio pesante
I centri di tornitura orizzontali della serie HTC-m sono assemblati, verificati e migliorati con tecnologie di produzione avanzate.Hanno buone prestazioni di taglio e possono soddisfare le esigenze di lavorazione di varie parti rotantiLa macchina utensile è dotata di un asse a C, di un portautensili azionato, ecc., che può realizzare vari metodi di lavorazione come la tornitura, la fresatura e la perforazione.
Serie SMsono prodotti di taglio pesante che hanno una grande coppia e esigenze di automobili, motori di pompe idriche e ecc. forte rigidità, soddisfacendo le esigenze dell'automobile,
Caratteristiche del prodotto:
1"Alta efficienza"
◆ Servo utensile ad alta efficienza
◆ Servo-stack diviso
◆ Alta velocità di movimento a due assi
◆ configurazione opzionale dell'asse Y per ottenere
elaborazione integrata in sequenza
2"Alta Precisione"
◆ Vitruccio pre-allungato ad alta precisione
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose

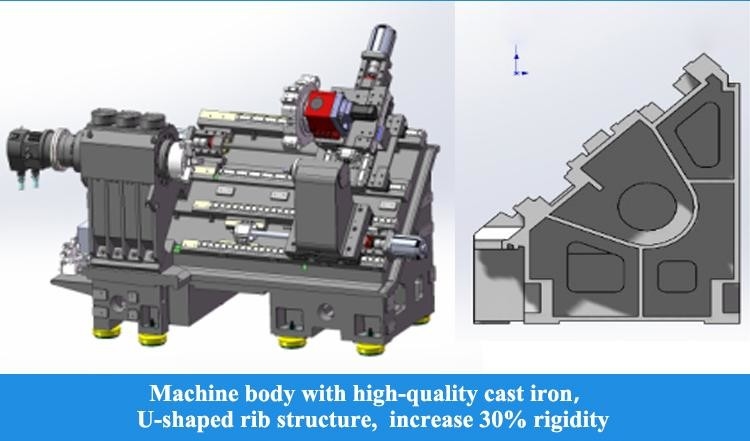

3,Alta rigidità
◆ La macchina e le altre chiavi in ghisa di alta qualità
◆ Unita' a fusione di larga durata
◆ sella anti-dobbiamento a forma di arco
◆ Struttura di piccolo fusibile
◆ Unita' a fusione di larga durata
◆ sella anti-dobbiamento a forma di arco
◆ Struttura di piccolo fusibile
Dettagli del prodotto:
Velocità di movimento rapida: 30 m/min
Il servomotore è collegato direttamente alla vite a sfera attraverso un accoppiamento, riducendo i collegamenti intermedi e ottenendo una trasmissione senza interruzioni.I binari di guida dell'asse X e Z adottano binari di guida lineari di rotolamento importati per garantire un'elevata rigidità, buone prestazioni dinamiche e precisione, aumentano la velocità di funzionamento e migliorano l'efficienza della produzione.

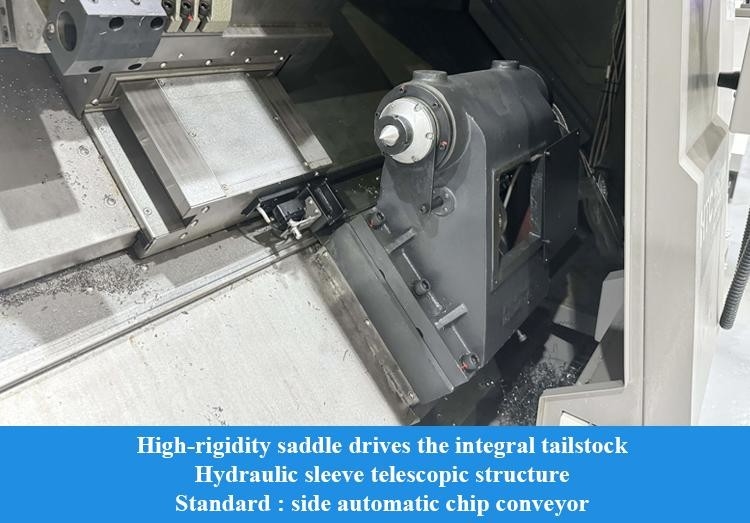

Servizio di taglio della coda
La coda può essere spostata in modo servodriven opzionale,che può controllare con precisione e regolare in modo flessibile la velocità di movimento del tailstock e la forza di frenatura di lavoro in base alle esigenze di lavorazione, che consente alla staffa di avvicinarsi rapidamente al pezzo da lavorare e stringere senza impatto e può fornire feedback in tempo reale sulla posizione di serraggio.migliorare la produzione
Il modello è dotato di un sistema di rivestimento con un sistema di rivestimento con un'efficienza di sostituzione elevata.
Doppia struttura pretenso fissa
L'asse X sviluppa una doppia struttura di supporto fisso e utilizza una vite pre-tirata per compensare efficacemente la deformazione pre-tirata e l'aumento della temperatura.Collabora con una speciale struttura di tenuta per ridurre l'aumento della temperatura della vite, ottenendo così un'alta precisione e un'alta precisione della stabilità di alimentazione delle macchine utensili
Configurazione dell'asse Y
La configurazione opzionale dell'asse Y, combinata con la torretta a motore BMT, la struttura ad asse C ad alta precisione e una varietà di portautensili a motore, possono realizzare un'elaborazione complessa delle superfici con una sola installazione.
Vetture a sfera ad alta precisione
Esso utilizza vite di alta qualità importate di grado C3 e rotaia guida di grado H ed è direttamente azionato da un servomotore per ottenere un'eccellente precisione di funzionamento.
Sella antinclinante
La lunghezza del binario guida è ragionevolmente aumentata, la struttura del sistema di movimento è ottimizzata,Il corpo principale della sella è progettato in forma d'arco per garantire la rigidità complessiva dei componenti importanti..

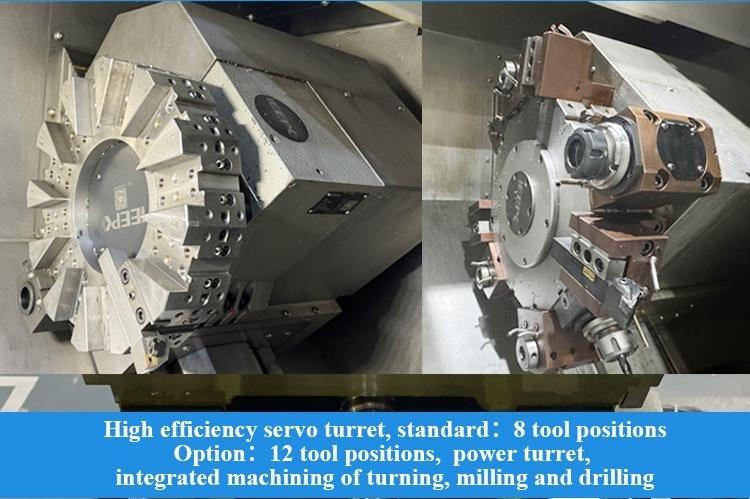

Torretta a servo efficiente
Interfaccia BMT standard, connessione ad alta rigidità; lo strumento è azionato dall'interfaccia DIN1809, che ha una trasmissione affidabile e un basso tasso di guasti;il motore di trasmissione è montato lateralmente e ha una struttura compatta;È dotato di un asse C e di un dispositivo di freno ad alta precisione per ottenere un'elaborazione integrata di tornitura, fresatura e perforazione ad alta efficienza.
Tenitore interno degli strumenti di raffreddamento
Opzionale portautensili di raffreddamento interno e uscita dell'acqua dal centro utensile realizzare l'eliminazione efficiente dei trucioli durante la lavorazione del foro interno e garantire la qualità della lavorazione
Capacità di fresatura a motore di utensili
Materiale del pezzo: HT200
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Capacità di trivellazione con strumento azionato
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua
Parametri del prodotto:
|
Progetto
|
Unità
|
HTC 40Sm/1000
|
|
Max, taglio il dia.
|
mm
|
Φ350
|
|
Lunghezza massima di taglio
|
mm
|
900
|
|
Max. nuotare sopra il letto.
|
mm
|
Φ560
|
|
Max. giorno di nuoto. su scivolo
|
mm
|
Φ400
|
|

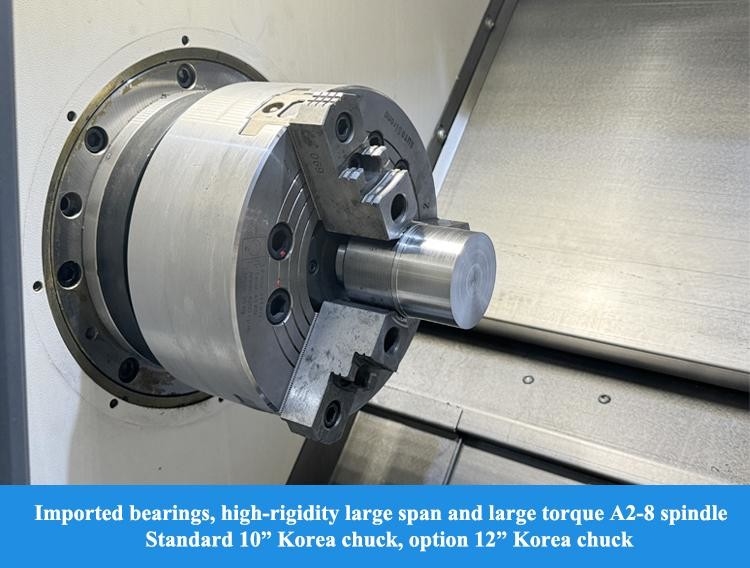

Fusoliera
|
|
|
|
Modello di naso a fusione
|
|
A2-8
|
|
Disegno interno del cuscinetto anteriore.
|
mm
|
120
|
|
Conico del fusibile e dimensione del foro
|
|
1:20"Φ70
|
|
Dia. del foro dello spinello
|
|
Φ80
|
|
Max. Bar dia.
|
mm
|
Φ65
|
|
Dialettro di scatto standard.
|
centimetro
|
10
|
|
Intervallo di velocità dello spinello
|
r/min
|
4000
|
|
Torsione nominale dello spinello
|
Numero
|
170 ((800 r/min)
|
|
Spindle Max. coppia
|
Numero
|
280 ((600 r/min)
|
|
Potenza di uscita del motore principale continua/15 min.
|
kW
|
15/18.5
|
|
Asse X/Z
|
|
|
|
movimento rapido dell'asse X/Z
|
m/min
|
20
|
|
Percorso dell'asse X
|
mm
|
220
|
|
Percorso dell'asse Z
|
mm
|
975
|
|
Fabbricazione
|
|
|
|
Viaggi di coda
|
mm
|
770
|
|
Metodo di azionamento a coda
|
|
Trascinamento della sella
|
| Viaggio a manica di coda | mm | 100 |
| Dia della manica della coda. | mm | Φ100 |
| Conicità della coda conicità del foro | Morse | MT-4 |
|
Torretta
|
|
|
|
Tipo di torretta
|
|
Torretta di potenza orizzontale a 12 stazioni
|
|
Altezza centrale
|
mm
|
100
|
|
Indice della torretta, precisione di posizionamento ripetuto
|
Seg.
|
± 16
|
|
Dimensioni degli attrezzi
|
mm
|
25
|
|
Se potessi scegliere lo strumento vicino
|
|
- Sì, sì.
|
|
Interfaccia del supporto per utensili elettrici
|
|
BMT55
|
|
Capacità massima di perforazione
|
mm
|
16 per 0.2
|
|
Capacità massima di fresatura
|
mm
|
14×10×40
|
|
Capacità massima di attracco
|
mm
|
M12×1.5
|
|
Altri
|
|
|
|
Distanza tra il centro dello spinello e il pavimento
|
mm
|
1050
|
|
Peso netto delle macchine utensili
|
kg
|
5000
|
|
Dimensioni globali ((LxWxH)
|
mm
|
3750×1920×2000
|
|
Nota: i parametri riportati nella tabella sono solo a titolo di riferimento.
|
||
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Mostra:
FAQ:
D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
