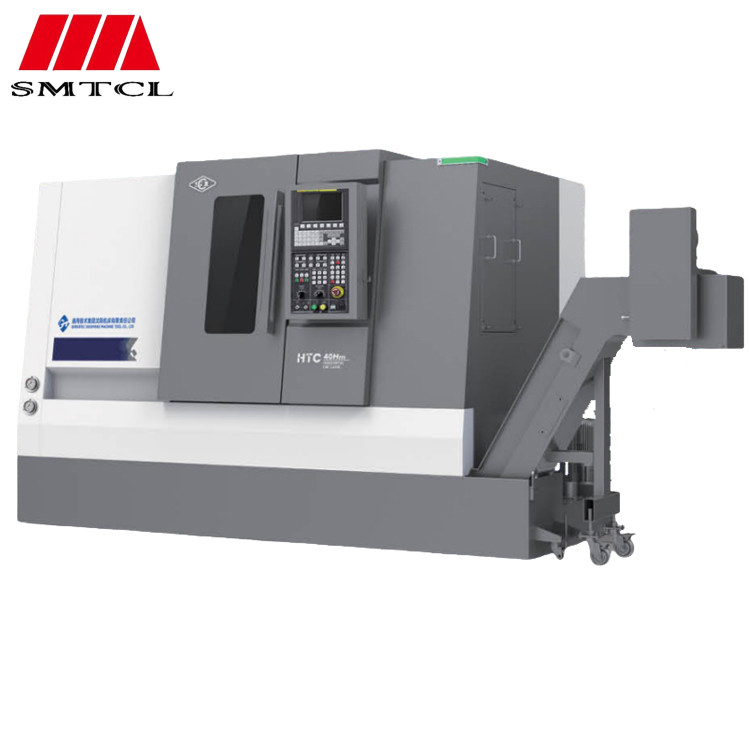

SMTCL Centro di tornitura CNC di taglio pesante HTC40Sm Torsione ad alta coppia Alta rigidità Tornitura CNC
Marchio:
SMTCL
Numero di modello:
HTC40Sm/500
Luogo di origine:
Cina
Certificazione:
CE ISO certification
Quantità minima di ordine:
1
Capacità di fornitura:
50 serie al mese
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC40Sm/500 |
|---|---|---|---|
| CNC oppure no: | CNC | Parola chiave: | Centro di svolta orizzontale |
| Diametro di Max. Cutting.: | 350 mm | Lunghezza di Max.Cutting: | 450 mm |
| Max. nuotare sopra il letto.: | 560 mm | Viaggio dell'asse x: | 220 mm |
| Z Axis Travel: | 510 mm | Velocità del mandrino: | 4000 giri/min |
| Evidenziare |
Centrale di tornitura CNC per taglio pesante,Centrale di torsione CNC ad alta coppia,Macchine a tornitura CNC ad alta rigidità |
||
Descrizione del prodotto
Descrizione del prodotto:

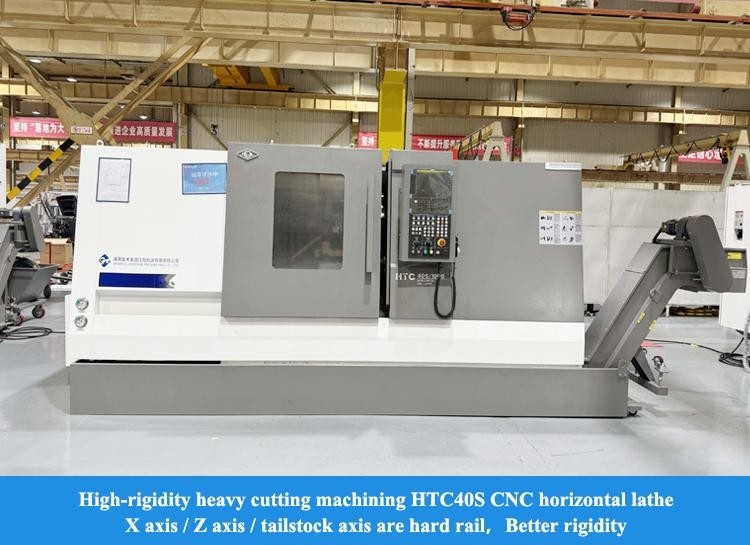

Tornio CNC a torretta motorizzata orizzontale a 12 stazioni HTC40Sm/500
I centri di tornitura orizzontali della serie HTC-m sono assemblati, verificati e migliorati con tecnologie di produzione avanzate. Hanno buone prestazioni di taglio e possono soddisfare le esigenze di lavorazione di vari pezzi rotanti. La macchina utensile è dotata di asse C, portautensili motorizzati, ecc., che possono realizzare vari metodi di lavorazione come tornitura, fresatura e foratura.
Serie Smsono prodotti per taglio pesante che hanno una coppia elevata e le esigenze di automobili, motori di pompe dell'acqua, ecc. elevata rigidità, soddisfacendo le esigenze del settore automobilistico,
Caratteristiche del prodotto:
1, Alta efficienza
◆ Portautensili motorizzato servo ad alta efficienza
◆ Contropunta servo divisa
◆ Elevata velocità di movimento rapido su due assi
◆ Configurazione opzionale dell'asse Y per ottenere multi
lavorazione integrata sequenziale
2, Alta precisione
◆ Vite a ricircolo di sfere pre-tesa ad alta precisione
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Rigorosi standard di ispezione
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Rigorosi standard di ispezione
3, Alta rigidità

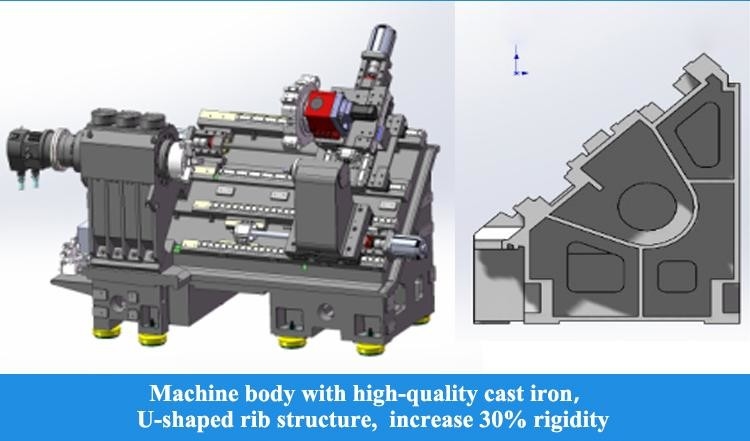

◆ Basamento macchina e altri componenti chiave realizzati in ghisa di alta qualità
◆ Unità mandrino a grande campata
◆ Slitta a forma di arco anti-flessione
◆ Contropunta a struttura a piccolo mandrino
◆ Unità mandrino a grande campata
◆ Slitta a forma di arco anti-flessione
◆ Contropunta a struttura a piccolo mandrino
Dettagli del prodotto:
Velocità di movimento rapido: 30 m/min
Il servomotore è collegato direttamente alla vite a ricircolo di sfere tramite un giunto, riducendo i collegamenti intermedi e ottenendo una trasmissione senza gioco. Le guide degli assi X e Z adottano guide lineari a rulli importate per garantire elevata rigidità, buone prestazioni dinamiche e precisione, aumentare la velocità di funzionamento e migliorare l'efficienza produttiva.

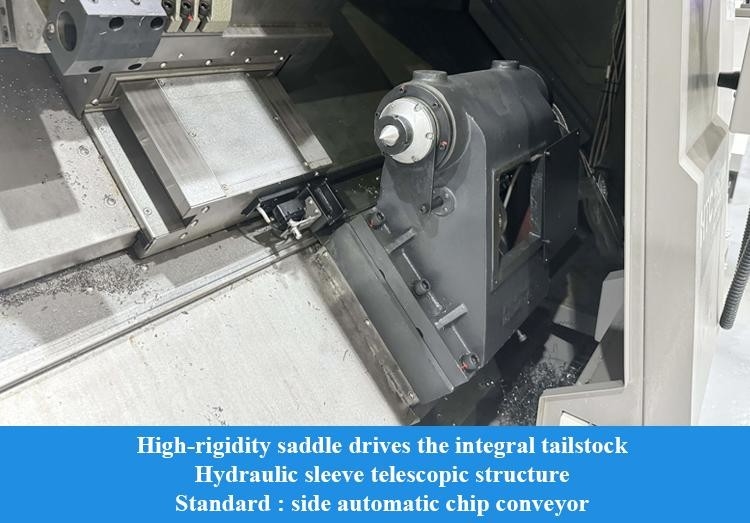

Contropunta servo divisa
La contropunta può essere spostata in modo servo-comandato opzionale, che può controllare con precisione e regolare in modo flessibile la velocità di movimento della contropunta e la forza di serraggio di lavoro in base alle esigenze di lavorazione, consentendo alla contropunta di avvicinarsi rapidamente al pezzo e serrarsi senza impatto e può fornire un feedback in tempo reale sulla posizione di serraggio. migliorare la produzione e l'efficienza di sostituzione. Adotta una contropunta divisa superiore e inferiore, facile da regolare la precisione e migliorare l'efficienza della manutenzione.
Struttura pre-tesa a doppio fissaggio
L'asse X sviluppa una struttura di supporto a doppio fissaggio e utilizza una vite pre-tesa per compensare efficacemente la deformazione da pre-tensione e la deformazione da aumento di temperatura. Collabora con una speciale struttura di tenuta per ridurre l'aumento di temperatura della vite, ottenendo così un'elevata precisione e un'elevata stabilità di avanzamento della macchina utensile
Configurazione asse Y
Configurazione asse Y opzionale, combinata con torretta motorizzata BMT, struttura ad alta precisione dell'asse C e una varietà di portautensili motorizzati, può realizzare una lavorazione di superfici complesse con un'unica installazione.

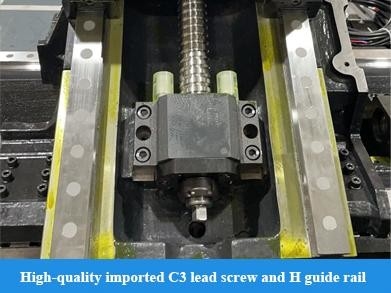

Vite a ricircolo di sfere ad alta precisione
Utilizza una vite di grado C3 importata di alta qualità e una guida di grado H ed è azionata direttamente da un servomotore per ottenere un'eccellente precisione di funzionamento.
Slitta anti-flessione
La campata della guida è ragionevolmente ampliata, la struttura del sistema di movimento è ottimizzata e il corpo principale della slitta del basamento è progettato a forma di arco per garantire la rigidità complessiva dei componenti importanti.

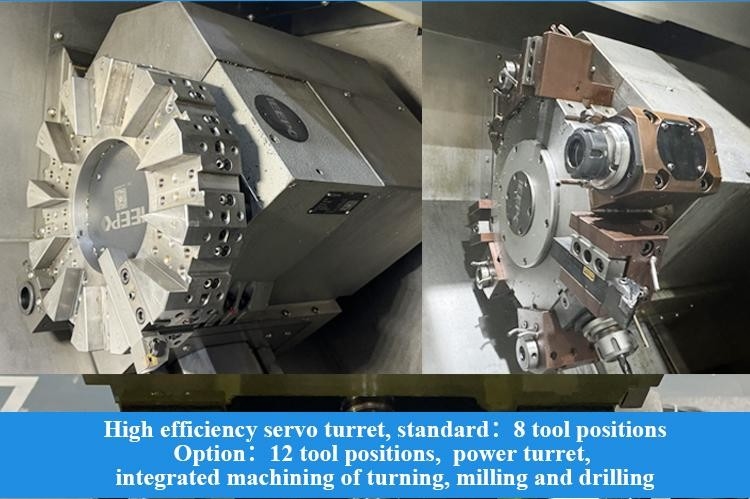

Torretta motorizzata servo efficiente
Interfaccia BMT standard, collegamento ad alta rigidità; l'utensile è azionato dall'interfaccia DIN1809, che ha una trasmissione affidabile e un basso tasso di guasto; il motore di azionamento è montato lateralmente e di struttura compatta; è dotato di asse C ad alta precisione e dispositivo di frenatura per ottenere una lavorazione integrata ad alta efficienza di tornitura, fresatura e foratura.
Portautensili con raffreddamento interno
Portautensili con raffreddamento interno opzionale e uscita dell'acqua dal centro dell'utensile realizzano una rimozione efficiente dei trucioli durante la lavorazione del foro interno e garantiscono la qualità della lavorazione
Capacità di fresatura dell'utensile motorizzato
Materiale del pezzo: HT200
Modello utensile: Ф16 punta elicoidale
fresa
Stato di raffreddamento: raffreddamento ad acqua
Parametri del prodotto:
fresa
Stato di raffreddamento: raffreddamento ad acqua
Parametri del prodotto:
Materiale del pezzo: HT200
Modello utensile: Ф16 punta elicoidale
Stato di raffreddamento: raffreddamento ad acqua
Parametri del prodotto:
Modello utensile: Ф16 punta elicoidale
Stato di raffreddamento: raffreddamento ad acqua
Parametri del prodotto:
Progetto
|
Unità
|
HTC 40Sm/500
|
Diam. max. di taglio
|
|
mm
|
2870×1920×2000
|
Lunghezza max. di taglio
|
|
mm
|
2870×1920×2000
|
Diam. max. di oscillazione sopra il banco
|
|
mm
|
2870×1920×2000
|
Diam. max. di oscillazione sulla slitta
|
|
mm
|
2870×1920×2000
|

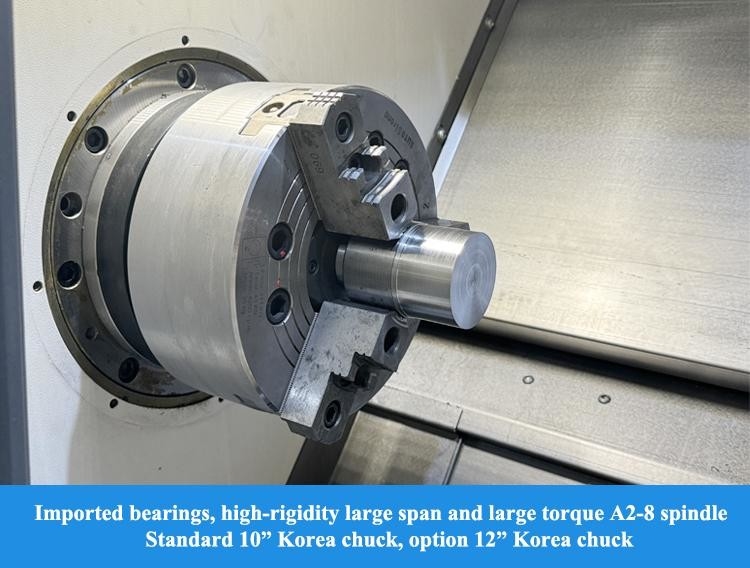

Mandrino
|
|
Modello naso mandrino
|
|
|
|
A2-8
|
|
Diam. interno cuscinetto anteriore
|
|
mm
|
2870×1920×2000
|
Conicità e dimensione foro mandrino
|
|
1:20;Φ70
|
|
Diam. foro mandrino
|
|
Φ80
|
|
Diam. barra max.
|
|
mm
|
2870×1920×2000
|
Diam. mandrino standard
|
|
pollici
|
10
|
Gamma velocità mandrino
|
|
giri/min
|
4000
|
Coppia nominale mandrino
|
|
N·m
|
280(600 giri/min)
|
Coppia max. mandrino
|
|
N·m
|
280(600 giri/min)
|
Potenza in uscita motore principale continua/15 min.
|
|
kW
|
15/18.5
|
Asse X/Z
|
|
Movimento rapido asse X/Z
|
|
|
|
m/min
|
20
|
Corsa asse X
|
|
mm
|
2870×1920×2000
|
Corsa asse Z
|
|
mm
|
2870×1920×2000
|
Contropunta
|
|
Corsa contropunta
|
|
|
|
mm
|
2870×1920×2000
|
Metodo di azionamento contropunta
|
|
Trascinamento slitta
|
|
Corsa manicotto contropunta
|
| mm | 2870×1920×2000 | Precisione di posizionamento ripetuto indicizzazione torretta |
| mm | 2870×1920×2000 | Conicità foro conico contropunta |
| Morse | MT-4 | Torretta |
|
Tipo torretta
|
|
|
|
Torretta motorizzata orizzontale a 12 stazioni
|
|
Altezza centro
|
|
mm
|
2870×1920×2000
|
Precisione di posizionamento ripetuto indicizzazione torretta
|
|
Sec.
|
±1.6
|
Dimensione utensile
|
|
mm
|
2870×1920×2000
|
Se è possibile scegliere l'utensile nelle vicinanze
|
|
sì
|
|
Interfaccia portautensili motorizzato
|
|
BMT55
|
|
Capacità di foratura max.
|
|
mm
|
2870×1920×2000
|
Capacità di fresatura max.
|
|
mm
|
2870×1920×2000
|
Capacità di maschiatura max.
|
|
mm
|
2870×1920×2000
|
Altri
|
|
Distanza tra il centro del mandrino e il pavimento
|
|
|
|
mm
|
2870×1920×2000
|
Peso netto della macchina utensile
|
|
kg
|
4300
|
Dimensioni complessive (Lu x La x A)
|
|
mm
|
2870×1920×2000
|
Nota: i parametri forniti nella tabella sono solo di riferimento. In caso di modifiche, fare riferimento al prodotto reale.
|
|
IL NOSTRO SERVIZIO:
|
||
1. Montaggio e collaudo prima della consegna
2. Rispondere entro 24 ore e procedere alla gestione del problema.
3. 1 anno di servizio di riparazione gratuito (solo danni non umani).
4. Soluzione di stoccaggio complessiva fornita
Perché scegliere noi:
◆ Senso di alta qualità, le richieste dei clienti vengono al primo posto
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
Chi siamo:
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
Chi siamo:
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altri settori. Ci assumiamo la missione di fornire le macchine utensili con tecnologia leader, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Mostra:
FAQ:
Q1. Sei una società commerciale o una società di produzione?
Siamo una società di produzione.
Q2. Quali sono i prodotti principali della tua azienda?
Siamo specializzati in tutti i tipi di macchine, come torni CNC, fresatrici CNC, centri di lavoro verticali, torni convenzionali, foratrici, foratrici radiali e così via.
Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.
Q4: Quali sono i termini di garanzia?
Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
iniziando dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
Q6: Perché scegliere la tua azienda?
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.
Q8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
