VMC 850 1000 1100Q Macchine per fresatura CNC a 3 assi Sistema FANUC Centro di lavorazione verticale CNC
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | VMC850Q/VMC1000Q/VMC1100Q |
|---|---|---|---|
| CNC oppure no: | CNC | Parola chiave: | Centro di lavorazione verticale |
| Dimensione del tavolo (L×W): | 1000×500mm | Velocità del mandrino: | 10000 R/min |
| Corsa dell'asse X: | 850 mm | Corsa dell'asse Y: | 500 mm |
| Corsa dell'asse Z: | 540 mm | Fusoliere a superficie del tavolo: | 120-660 mm |
| Evidenziare |
BT2 sistema di controllo,macchine per la perforazione automatica,VMC850Q Centro automatico di lavorazione verticale |
||
Descrizione del prodotto

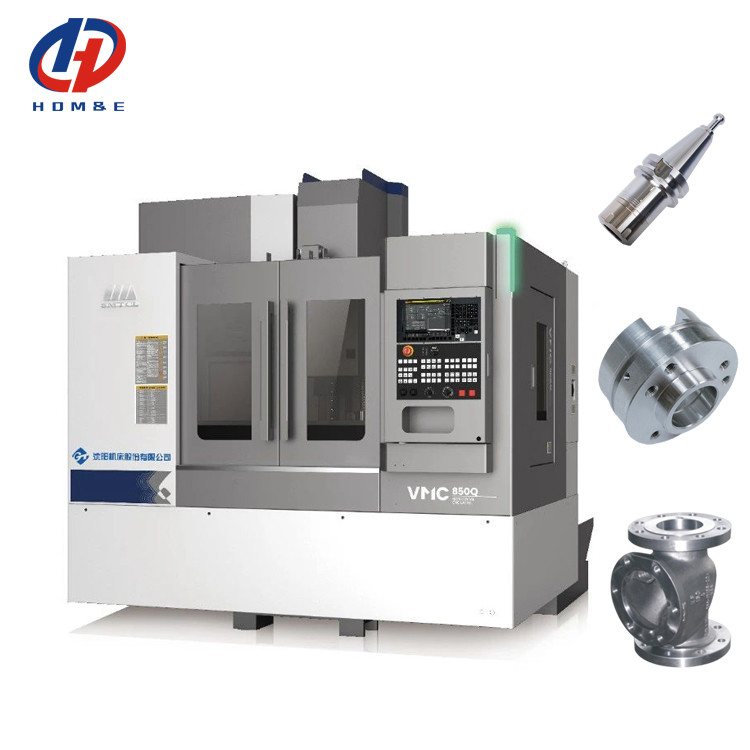

VMC 850 1000 1100Q Macchina per fresatura CNC a 3 assi FANUC System Centro di Lavorazione Verticale CNC
Questo centro di lavorazione verticale VMC850Q di nuova generazione adotta un layout a telaio verticale, una struttura a slitta trasversale, una colonna a forcina ad alta rigidità, una scatola mandrino a trapezio invertito, un baricentro basso, un letto ad alta rigidità, guide a rulli a tre assi, per garantire alla macchina una buona precisione di funzionamento, elevata resistenza ed eccellente stabilità di precisione; La struttura della macchina è semplice e compatta, l'area occupata è ridotta, favorevole all'assemblaggio di linee automatiche; Può eseguire fresatura di superfici, foratura, alesatura, brocciatura, lavorazione di superfici 2D e 3D, maschiatura e altri processi di integrazione di lavorazioni di alta precisione. Funzionamento semplice, alta velocità ed alta efficienza, intelligente e stabile.
- Design ad alta rigidità e alta stabilità
- Basamento integrale in fusione ad alta resistenza
- Guide a rulli a tre assi classe P
- Colonna a forcina a lunga campata
- Buona precisione e mantenimento della precisione

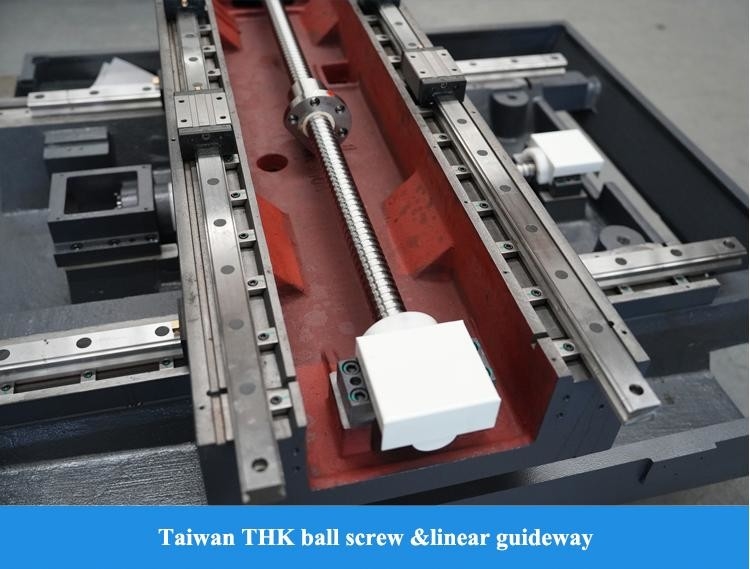

- Vite a ricircolo di sfere C3 precaricata
- Tecnologia a simmetria termica
- Tecnologia di compensazione degli errori
- Sicurezza, protezione ambientale, produttività efficiente
- Cambio rapido a tre assi 48m/min
- Mandrino diretto 12000 RPM
- Estrattore trucioli a doppia spirale sul basamento
Caratteristica 1: Stabile e affidabile - Test completi, prestazioni costanti attraverso test comparativi
- 7 set di attrezzature per test di prestazioni batch, 7 set di attrezzature per test di taglio
- 22 voci di test di prestazioni e 25 voci di test di taglio per attrezzatura
Valutazione di terze parti: Livello di prestazioni leader
Caratteristica 2: Elevata capacità di lavorazione - Alta precisione, tecnologia di controllo dei segni di giunzione utensile; elevata finitura superficiale, rugosità Ra 0.8 μm
- Nome pezzo: Pezzo di prova per segni di giunzione utensile
- Settore: Veicoli a nuova energia, robotica; materiale (AL6061)
- Dimensioni pezzo: 200×150×20mm
Difficoltà di processo:
- Segni di giunzione utensile sulla superficie del pezzo
- Testa il mandrino della macchina e la stabilità di lavorazione
- Requisiti di qualità della superficie
Caratteristica 3: Capacità di lavorazione ultra-micro-precisione - Elevata stabilità, lavorazione di aghi sottili φ0.08mm
- Nome pezzo: Lavorazione di incisione D0.2mm
- Settore: Semiconduttori, medicale, ecc.; materiale: AL7075
- Dimensioni pezzo: φ40×30mm
Difficoltà di processo:
- Scarsa rigidità della posizione di lavorazione, soggetta a deformazione
- Testa il controllo di avanzamento e la stabilità della macchina utensile
- Controllo preciso del run-out utensile e del settaggio utensile
- Tecnologia di rimozione delle bave superficiali
|
Articolo
|
Unità
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacità
|
Corsa asse X
|
mm
|
850
|
1000
|
1100
|
|
Corsa asse Y
|
mm
|
500
|
500
|
620
|
|
|
Corsa asse Z
|
mm
|
540
|
540
|
600
|
|
|
Naso mandrino alla superficie tavola
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Naso mandrino alla superficie colonna
|
mm
|
640
|
640
|
743
|
|
|
Tavola operativa
|
Dimensioni tavola (L×W)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Carico massimo sulla tavola
|
kg
|
600
|
600
|
1000
|
|
|
Dimensioni scanalatura a T
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Mandrino
|
Velocità mandrino
|
giri/min
|
10000
|
10000
|
10000
|
|
Cono mandrino/attacco mandrino
|
mm
|
cono 7/24
|
cono 7/24
|
cono 7/24
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Motore mandrino
|
kW
|
7.5/11
|
7.5/11
|
11/15
|
|
|
Coppia massima in uscita
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Tipo di trasmissione mandrino
|
|
Cinghia dentata sincrona
|
|||
|
Utensili
|
Modello portautensile
|
|
MAS 403 BT40
|
||
|
Modello perno di trazione
|
|
MAS 403 P40T-I
|
|||
|
Velocità di avanzamento
|
Avanzamento rapido assi X,Y,Z
|
m/min
|
48/48/48
|
||
|
Potenza motore 3 assi (X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Coppia motore 3 assi (X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Velocità massima di avanzamento di taglio
|
mm/min
|
1-20000
|
|||
|
A.T.C
|
Tipo
|
pz
|
ATC con braccio robotico
|
||
|
Modalità
|
|
Selezione utensile più vicina in entrambe le direzioni
|
|||
|
Capacità
|
Pz
|
24
|
|||
|
Lunghezza massima utensile
|
mm
|
300
|
|||
|
Peso massimo utensile
|
kg
|
7
|
|||
|
Diametro massimo disco utensili - Pieno
|
mm
|
80
|
|||
|
Diametro massimo disco utensili - Adiacente
|
mm
|
150
|
|||
|
Tempo cambio utensile (T-T)
|
sec
|
2.5
|
|||
|
Altezza tra tavola e terra
|
mm
|
900
|
900
|
950
|
|
|
Altro
|
Dimensioni complessive
(L×LxA)
|
mm
|
2400×2975×2840
(Escluso trasportatore trucioli)
|
2700×2975×2840
(Escluso trasportatore trucioli)
|
2940×3450×3050
(Escluso trasportatore trucioli)
|
|
Peso netto macchina
|
kg
|
5100
|
5400
|
6200
|
|
|
Potenza totale richiesta
|
KVA
|
18
|
18
|
25
|
|
|
Configurazione standard:
|
Configurazione opzionale:
|
||||
Garantiamo che riceviate una macchina di alta qualità
- Ogni pezzo deve essere ispezionato
- Oltre 100 processi di controllo della produzione
- Oltre 200 voci di ispezione
- Lavorazione di campioni per ogni macchina
- Prova di funzionamento di 72 ore prima della consegna
- Massima attenzione alla qualità, le richieste dei clienti vengono prima di tutto
- Oltre 30 anni di storia R&S, l'azienda è stata fondata nel 1993
- Produttore high-tech con capacità di ricerca e progettazione
- Sistema di fornitura stabile e maturo
- Venditori e ingegneri giovani e attivi per servizi istantanei (24 ore online)
- Aggiornamenti sul meccanismo in base all'ergonomia e alla facilità di manutenzione
- Principio di progettazione della nostra struttura: facile manutenzione e installazione, bassa manutenzione, non influisce sulla produzione
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in torni CNC, centri di lavorazione verticali, centri di lavorazione orizzontali, centri di lavorazione a portale, centri di lavorazione a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Disponiamo di oltre 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, trapano e alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti delle macchine utensili coprono automobili, aviazione, nuova energia, macchine edili, navi, pompe valvole, cuscinetti, elettronica 3C, stampi e altri settori. La nostra missione è fornire macchine utensili con tecnologia all'avanguardia, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
D1. Siete una società commerciale o una società di produzione?
Siamo una società di produzione.
D2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come torni CNC, fresatrici CNC, centri di lavorazione verticali, torni convenzionali, trapani, trapani radiali, e così via.
D3. Potete fornire macchine personalizzate o SPM (macchine per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo una sostituzione per le parti che risultano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
D5. Quali sono i servizi?
Pre-vendita: Soluzioni personalizzate, pianificazione e progettazione; Servizio uno a uno
Post-vendita: Servizio online 7 giorni su 24 ore, Guida remota all'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo produttivo sono
effettuati tra stabilimenti con una catena produttiva completa che è la vostra garanzia più affidabile.
D7: La vostra azienda può inviare personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente. Tutto ciò può essere quotato e inserito nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione all'installazione prima di partire all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% pagamento iniziale all'ordine, 70% saldo prima della spedizione. Lettera di credito irrevocabile a vista
