SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center

SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center

VMC1100 Macchina di fresatura CNC

Macchine per la fresatura a CNC a 5 assi

Fanuc Control CNC fresatrice

Luogo di origine:

Cina

Marca:

SMTCL/SYMG

Certificazione:

ISO certification

Numero di modello:

VMC 1100Q

Contattaci
Chiedi un preventivo
SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center
SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center
Dettagli del prodotto
Tipo::
Verticale
Sistema di controllo di CNC::
FANUC, Siemens, GSK
Velocità di avanzamento (mm/min)::
1 - 10000 mm/min
Accuratezza di posizionamento (mm) u::
0,006
Ripetibilità (X/Y/Z) (millimetro)::
0,004
Potere del motore mandrino (chilowatt)::
11/15
Capacità della rivista dello strumento::
24
Dimensione del tavolo (L×W):
1300x610 mm
Marchio::
SYMG, SMTCL
Percorso dell'asse X:
1100 mm
Viaggio dell'asse y:
620mm
Viaggi sull'asse Z:
600 mm
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 set
Prezzo
Negoziabile
Imballaggi particolari
Cassa di legno, baule di latta, altro imballaggio per la navigazione.
Tempi di consegna
45-60 giorni
Termini di pagamento
L/C, T/T, Western Union
Capacità di alimentazione
50 serie al mese
PRODOTTI RELATIVI
Un buon prezzo. Centrale di lavorazione verticale CNC economica M800 Macchina di fresatura CNC a 3 assi in linea Video

Centrale di lavorazione verticale CNC economica M800 Macchina di fresatura CNC a 3 assi

Ottieni il miglior prezzo
Un buon prezzo. Centrale di trivellazione a 4 assi DTC500 CNC Verticale di lavorazione FANUC CNC fresatura in linea Video

Centrale di trivellazione a 4 assi DTC500 CNC Verticale di lavorazione FANUC CNC fresatura

Ottieni il miglior prezzo
Un buon prezzo. SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center in linea Video

SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center

Ottieni il miglior prezzo
Un buon prezzo. SMTCL VMC850Q Centro di lavorazione verticale a 3 assi Macchine di fresatura CNC 4 assi Centro di lavorazione verticale CNC in linea Video

SMTCL VMC850Q Centro di lavorazione verticale a 3 assi Macchine di fresatura CNC 4 assi Centro di lavorazione verticale CNC

Ottieni il miglior prezzo
Contattaci
+8613916455787
sales@huidijd.com
86-021-61195255
Contatta ora
Descrizione del prodotto

SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 0

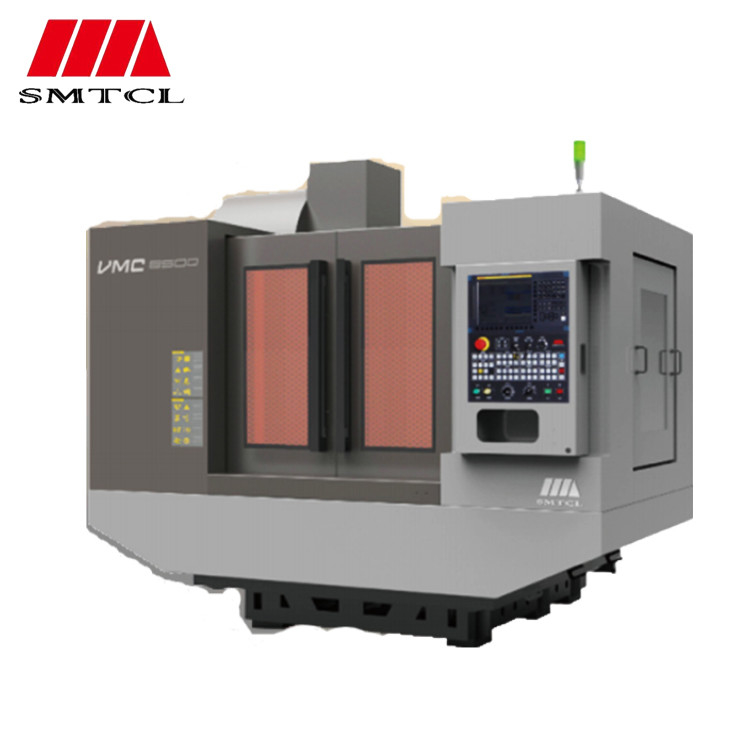

Centrale di lavorazione verticale SMTCL VMC1100Q
Le macchine utensili della serie VMC-Q sono il centro di lavorazione verticale generale di nuova generazione attraverso la ricerca e sviluppo indipendenti per settori industriali come macchinari generali, automobili e così via.Attraverso software di progettazione e analisi professionali per analisi e ottimizzazione scientifiche e ragionevoli, nonché tecnologie avanzate di produzione e di collaudo per la verifica e il miglioramento, l'apparecchiatura ha buone prestazioni di taglio,che può soddisfare i requisiti di perforazione e fresatura di varie parti e fornire ai clienti la migliore esperienza di lavorazione.
Le caratteristiche a colpo d'occhio
SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 1

1, Design ad alta rigidità e stabilità

* Leggio di fusione integrale ad alta resistenza

* Guida a rulli triasse di classe P

* Colonna di ossa di aringhe di lunga lunghezza





2,Buona precisione e conservazione della precisione

* Vello a piombo pre-tirato C3

* Tecnologia della simmetria termica

* Tecnologia di compensazione degli errori





3"Sicurezza, protezione dell'ambiente, produttività efficiente

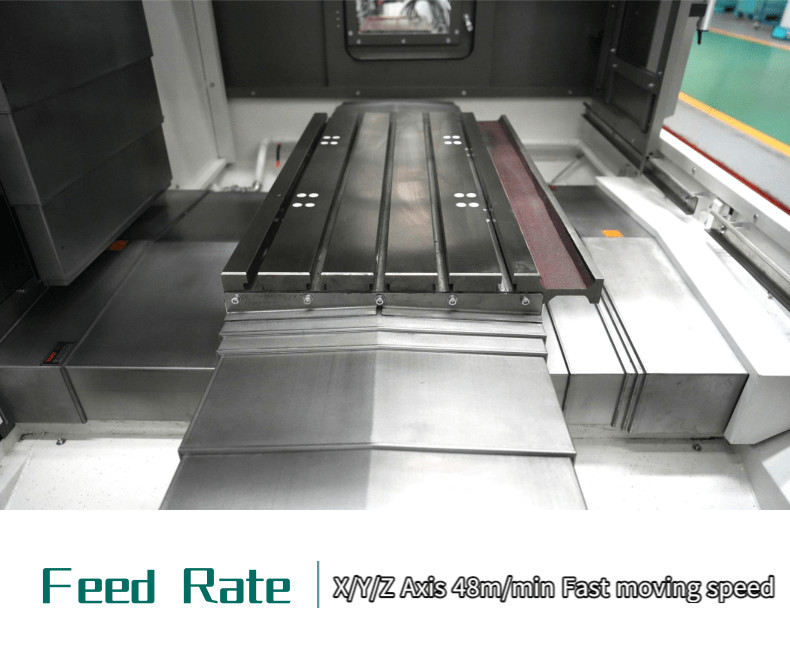

* Trasferimento rapido a tre assi 48 m/min

* Spindle diretto 12000 giri al minuto

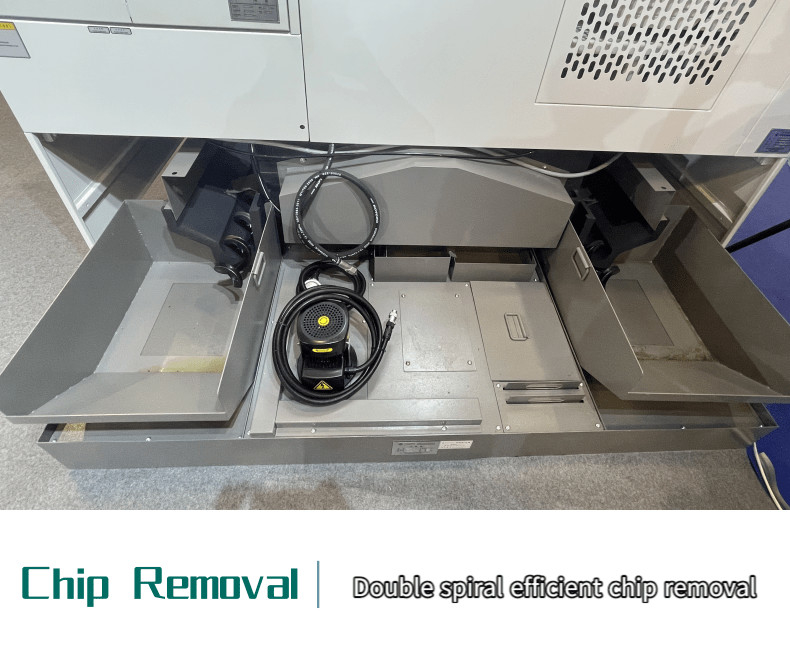

* Estrattoio di chip a doppia spirale


SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 2

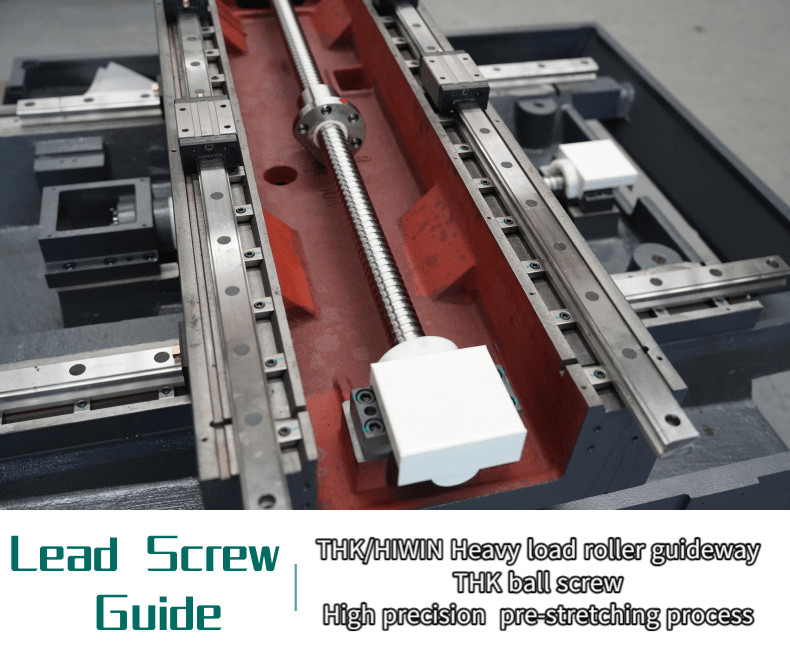

Una vite a piombo: pre-disegnata La vite a piombo a tre assi adotta il metodo di installazione di due estremità fisse e con 40 vite a sfera di grande diametro ad alta precisione,la migliore risposta di velocità e precisione di posizionamento può essere ottenuta mediante trattamento pre-allungamento.
SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 3
B Righe guida: rullo Righe guida lineare a rullo è selezionata per tre assi per aumentare la capacità di carico e migliorare la rigidità e l'affidabilità complessive della macchina utensile.Guida lineare ha una piccola vibrazione ad alta velocità e nessun strisciamento a bassa velocità per garantire la precisione di lavorazione.

SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 4

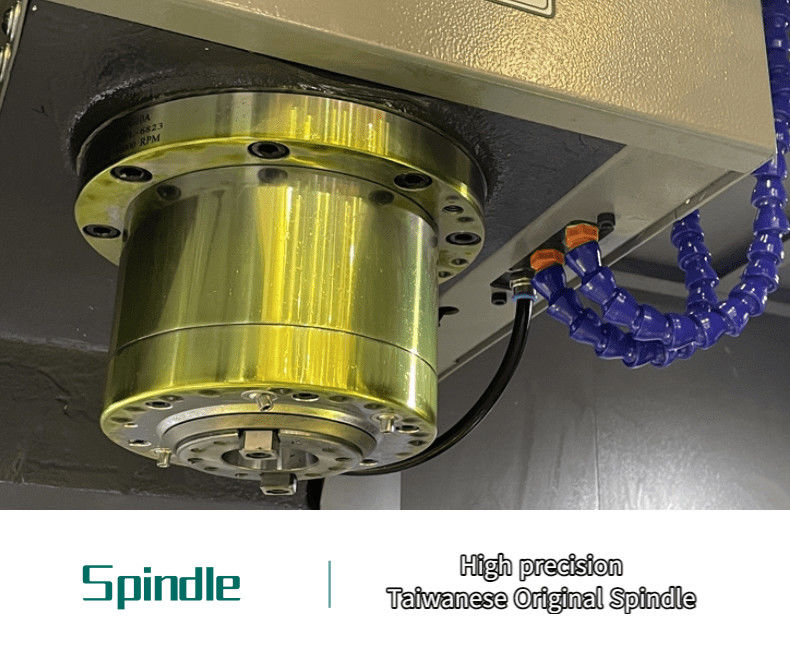

Spindle C: spindle ad alta velocità a 10000 giri al minuto, con cuscinetti speciali P4 importati, ad alta precisione e rigidità;L'albero principale ha superato il test di correzione di equilibrio dinamico prima di lasciare la fabbrica.

SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 5
D Fabbricazione della casella del fusibile con struttura di alta rigidità, migliorando la resistenza al taglio della macchina utensile e riducendo efficacemente le vibrazioni del fusibile;per garantire la precisione di lavorazione e la finitura superficiale delle parti.

SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 6
Pilastro E: tipo di osso di aringhe Struttura classica di tipo "umano", solida e stabile, mantiene efficacemente la stabilità di lavorazione e la capacità di carico a velocità elevata.

SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 7
F Letto: grande inclinazione Letto ad angolo di inclinazione grande, promuove efficacemente la rimozione dei detriti.migliorare efficacemente la rigidità e la stabilità del prodotto.

SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 8
SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 9
Le specifiche del prodotto

Principali specifiche tecniche

Principali parametri tecnici
Articolo
Unità
Specificità
Capacità
Percorso dell'asse X
mm
1100
Percorso dell'asse Y
mm
620
Percorso dell'asse Z
mm
600
Fusoliere a superficie del tavolo
mm
120-720
Fusoliera a superficie di colonna
mm
743
Tavolo di lavoro
Dimensione del tavolo (L×W)
mm
1300×610
Carico massimo sul tavolo
kg
1000
Dimensione della fessura in T
mm
18×5
Fusoliera
Velocità del mandrino
rpm
10000
Fusoliera conica/fusoliera a fusole
mm
7/24 conico
BT1 commercio
Motore a fusione
kW
Il Signore, 15/11
Torsione di uscita massima
N.m.
52.5/95.5
Tipo di azionamento a fusione

Cintura dentale sincrona
Tasso di alimentazione
X,Y,Z velocità di percorrenza
M/min
48/48/48
Frequenza massima di alimentazione di taglio
M/min
20
A.T.C.
Capacità di stoccaggio degli attrezzi
pc
Tipo di braccio 24
Diametro massimo dello strumento
mm
150(80)
Lunghezza massima dello strumento
mm
300
Tempo di sostituzione dell'utensile (T-T)
seg.
2.5
Accuratezza
Precisione di posizionamento X/Y/Z
mm
0.008/0.006/0.006
Posizionamento della ripetibilità X/Y/Z
mm
0.005/0.004/0.004
Altri
Dimensioni globali ((L × WxH)
mm
2940 × 3450 × 3050
Peso netto della macchina
kg
6200
Necessità di potenza totale
KVA
25


Norme

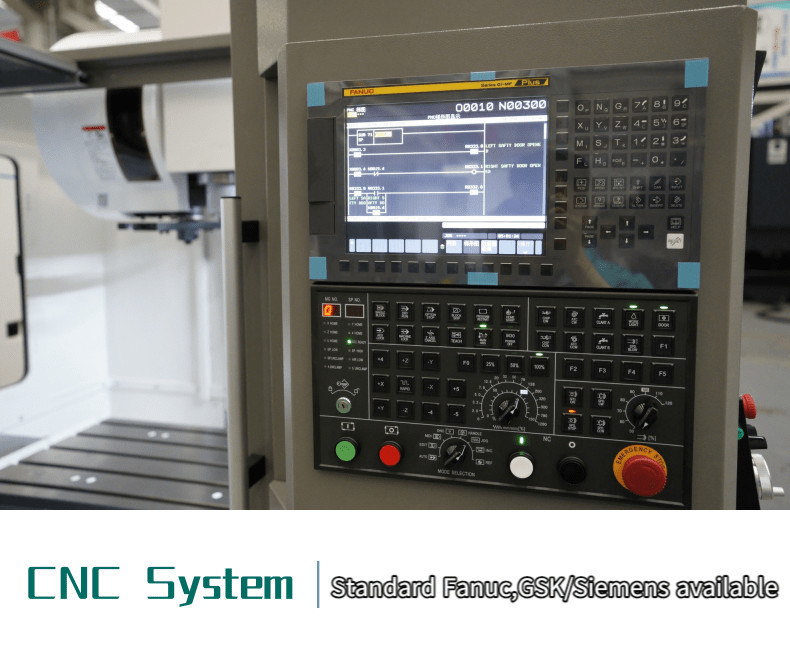

1Sistema di controllo FANUC OI-MF TYPE (5)
2. Spindle a 10000 giri al minuto, cintura collegata

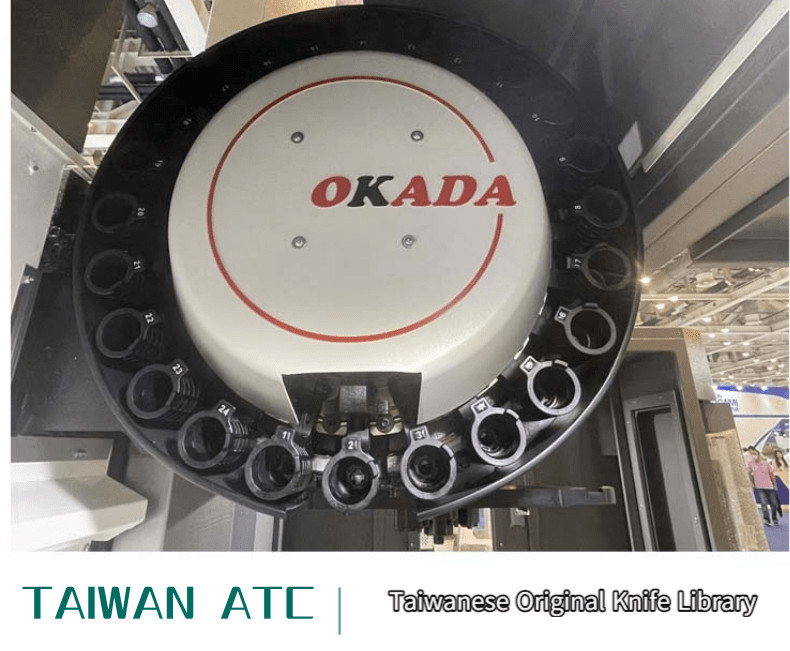

3. 24 ripostiglio di attrezzi per manipolatori a disco
4. serbatoio dell' acqua + chip di lavaggio del letto
5. pistola aria pulita, luce di lavoro, luce di avvertimento

Opzionale

1. FANUC TAPE O-MF (')sistema
2. Fanuc TAPE O-MFsistema
3Sistema CNC Siemens 828D
4. connessione diretta 12000 RPM fusione meccanica
5. 16000 giri al minuto, 24000 mandrini motorizzati
6. giradischi a 4 assi
7. raffreddamento all'interno di 2MPa, 3MPa, 5MPa, 7MPa
8. Separatore olio-acqua
9. Rimuotore di frammenti di catena
10Pistola d'acqua pulita.
11- ispezione degli utensili e dei pezzi da lavorare
Dodici.porta automatica
13Blocco della porta di sicurezza
14- Armadio elettrico e aria condizionata

Precisione principale

La precisione della macchina attua la norma di accettazione GB/T18400.2-2010 Norma di accettazione per la precisione di posizionamento della macchina utensile e la precisione di posizionamento ripetuto GB/T18400.4-2010
Articoli di ispezione
Standard di fabbrica
Precisione di lavorazione
IT6
Precisione di posizionamento
Asse X (mm)
0.008
Asse Y (mm)
0.006
Asse Z (mm)
0.006
Precisione di posizionamento ripetuta
Asse X (mm)
0.005
Asse Y (mm)
0.004
Asse Z (mm)
0.004

Configurazione principale

Configurazione principale della macchina utensile e elenco delle parti acquistate
Articolo
Specificità
Marchio
Commenti
Sistema CNC
FANUC Oi-MF PLUS TYPE (5)
FANUC

Motore principale
βiI 8/12000-B
FANUC

Motore ad asse X
βiSc 12/3000-B
FANUC

Motore dell'asse Y
βiSc 12/3000-B
FANUC

Motore ad asse Z
βiS 22B/3000-B
FANUC

cuscinetti a vite per asse X
30×62×15
NSK/FAG/NACHI/NTN

Cuscinetto a vite per asse Y
30×62×15
NSK/FAG/NACHI/NTN

Cuscinetto a vite per asse Z
30×62×15
NSK/FAG/NACHI/NTN

per la fabbricazione di apparecchiature per il trasporto di veicoli
φ40×16,C3
THK/PMI/HIWN

per la fabbricazione di apparecchiature per la trasmissione di dati
φ40×16,C3
THK/PMI/HIWN

per la fabbricazione di apparecchiature per la trasmissione di dati
φ40×16,C3
THK/PMI/HIWN

Strada di guida dell'asse X
35
THK/REXROTH/PMI/HIWN

Strada di guida dell'asse Y
45
THK/REXROTH/PMI/HIWN

Strada di guida dell'asse Z
45
THK/REXROTH/PMI/HIWN

Caso di trattamento
SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 10
SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 11

Perché scegliere noi


◆ Senso della qualità, le richieste dei clienti vengono prima di tutto

◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993

◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione

◆ Sistema di approvvigionamento stabile e maturo

◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)

◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione

◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione



Su di noi

SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 12
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
SMTCL e gruppo SYMGLa nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la macchina da perforazione e la macchina da foraggio sono tutti nati qui.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono l'automobile, l'aviazione, le nuove energie, le macchine da costruzione, le navi, le valvole delle pompe, i cuscinetti, l'elettronica 3C, gli stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica

SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 13

Mostra

SMTCL CNC Milling Machine con controllo Fanuc VMC1100 CNC 3 assi CNC Machining Center 14

Domande frequenti


D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.



Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina di perforazione, la macchina di perforazione radiale, e così via.



Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.



D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.


Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente


D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.


Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.


D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.

Tag：

Centro di lavorazione verticale di CNC di alta precisione

centro di lavorazione del cavalletto 12000rpm

centro di lavorazione del cavalletto 15000mm/min

Inviaci direttamente la tua richiesta.

Telefono：+8613916455787
E-mail：sales@huidijd.com
Chatta
Circa noi
Profilo aziendale
Visita alla fabbrica
Controllo della qualità
Mappa del sito
Shanghai HD M&E Tech Co., Ltd.
Prendiamo la missione di vendita delle macchine utensili con la tecnologia principale, l'alta qualità ed il prezzo favorevole ai nostri clienti dappertutto!
Ti richiameremo il prima possibile.
Politica sulla privacy Cina Buona qualità Macchine del tornio di CNC Fornitore. 2021-2025 lathes-machine.com . Tutti i diritti riservati.
