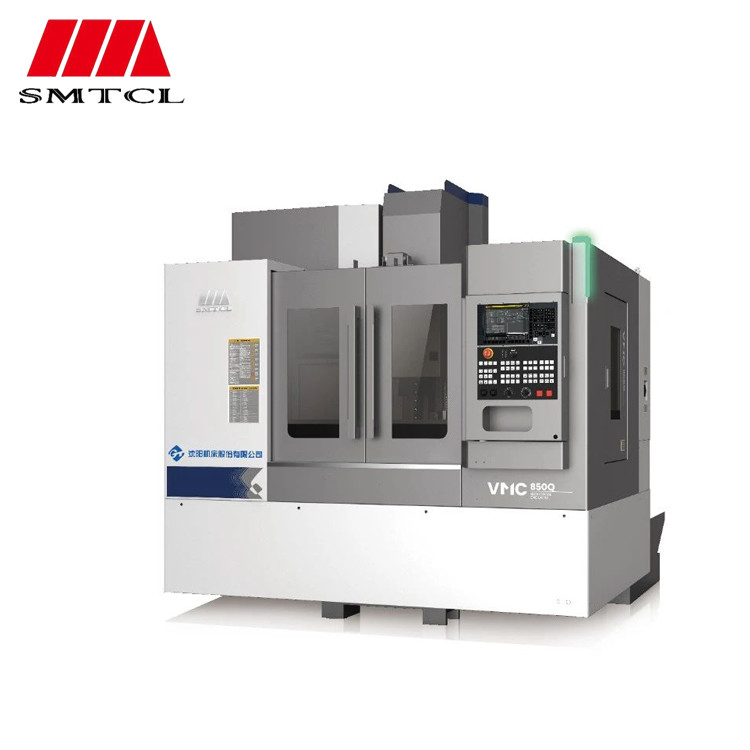

SMTCL Vertical Machining Center VMC 850Q Perforazione Tapping Fresatura Girare 4 Asse Fresatrice CNC
Dettagli del prodotto
| Tipo:: | Verticale | Sistema di controllo CNC:: | FANUC, Siemens, GSK |
|---|---|---|---|
| Velocità di avanzamento (mm/min):: | 1 - 10000 mm/min | Accuratezza di posizionamento (mm) u:: | 0,006 |
| Ripetibilità (X/Y/Z) (mm):: | 0,004 | Potenza motore mandrino (kW):: | 11/11 |
| Capacità del magazzino utensili:: | 24 | Dimensione del tavolo (L×W): | 1000x500mm |
| Marchio:: | SYMG, SMTCL | Corsa dell'asse X: | 850 mm |
| Corsa dell'asse Y: | 500 mm | Corsa dell'asse Z: | 540 mm |
| Evidenziare |
Centro di lavorazione verticale a 4 assi,Centrale di lavorazione verticale,Centro di lavorazione verticale SMTCL |
||
Descrizione del prodotto
Le macchine utensili della serie VMC-Q sono centri di lavoro verticali generali di nuova generazione attraverso ricerca e sviluppo indipendenti per aree industriali come macchinari generali, automobili e così via. Attraverso un software di progettazione e analisi professionale per analisi e ottimizzazione scientifiche e ragionevoli, nonché una tecnologia avanzata di produzione e test per la verifica e il miglioramento, l'attrezzatura ha buone prestazioni di taglio, in grado di soddisfare i requisiti di foratura e fresatura di varie parti e fornire ai clienti la migliore esperienza di lavorazione.
Valutazione di terze parti: livello di prestazione leader
Principali parametri tecnici
| Articolo | Unità | Specifiche | |
|---|---|---|---|
| Capacità | Corsa dell'asse X | mm | 850 |
| Corsa dell'asse Y | mm | 5000 | |
| Corsa dell'asse Z | mm | 540 | |
| Naso del mandrino sulla superficie del tavolo | mm | 120-660 | |
| Dal naso del mandrino alla superficie della colonna | mm | 640 | |
| Tavolo da lavoro | Dimensioni del tavolo (L×L) | mm | 1000×500 |
| Carico massimo sul tavolo | kg | 600 | |
| Dimensioni della scanalatura a T | mm | 18×5 | |
| Mandrino | Velocità del mandrino | giri/min | 10000 |
| Cono del mandrino/gambo del mandrino | mm | Conicità 7/24 | |
| BT40 | |||
| Motore mandrino | chilowatt | 15/11 | |
| Coppia massima in uscita | Nm | 52,5/95,5 | |
| Tipo di azionamento del mandrino | Cinghia dentata sincrona | ||
| Velocità di avanzamento | Traslazione rapida X,Y,Z | M/min | 48/48/48 |
| Velocità di avanzamento di taglio massima | M/min | 20 | |
| ATC | Capacità di stoccaggio degli utensili | pc | Tipo di braccio 24 |
| Diametro massimo dell'utensile | mm | 150(80) | |
| Lunghezza massima dell'utensile | mm | 300 | |
| Tempo di cambio utensile (TT) | sez | 2.5 | |
| Precisione | Precisione di posizionamento X/Y/Z | mm | 0,008/0,006/0,006 |
| Posizionamento ripetibilità X/Y/Z | mm | 0,005/0,004/0,004 | |
| Altri | Dimensioni complessive (L×WxH) | mm | 2940×3450×3050 |
| Peso netto della macchina | kg | 5100 | |
| Fabbisogno energetico totale | KVA | 18 | |
- Sistema di controllo FANUC OI-MF TIPO(5)β
- Mandrino da 10000 giri/min, collegato a cinghia
- Magazzino utensili manipolatore da 24 dischi
- Serbatoio dell'acqua + chip per lo scarico del letto
- Pistola ad aria pulita, luce di lavoro, spia
- Sistema Fanuc Oi-MF TAPE(l)β
- Sistema Fanuc Oi-MF TAPE(l)α
- Sistema CNC Siemens 828D
- Mandrino meccanico a connessione diretta da 12000 giri/min
- Mandrino motorizzato 16000 giri/min, 24000
- Tavola rotante 4° asse
- Raffreddamento interno 2MPa, 3MPa,5MPa,7MPa
- Separatore olio-acqua
- Estrattore di trucioli a catena
- Pistola ad acqua pulita
- Ispezione di utensili e pezzi
- porta automatica
- Serratura di sicurezza
- Armadio elettrico e aria condizionata
La precisione della macchina implementa lo standard di accettazione GB/T18400.2-2010 Standard di accettazione per la precisione di posizionamento della macchina utensile e la precisione di posizionamento ripetuto GB/T18400.4-2010
| Elementi di ispezione | Norma di fabbrica | |
|---|---|---|
| Precisione della lavorazione | IT6 | |
| Precisione di posizionamento | Asse X (mm) | 0,008 |
| Asse Y (mm) | 0,006 | |
| Asse Z (mm) | 0,006 | |
| Ripeti la precisione di posizionamento | Asse X (mm) | 0,005 |
| Asse Y (mm) | 0,004 | |
| Asse Z (mm) | 0,004 | |
Configurazione principale della macchina utensile ed elenco dei ricambi acquistati
| Articolo | Specifiche | Marca | Osservazioni |
|---|---|---|---|

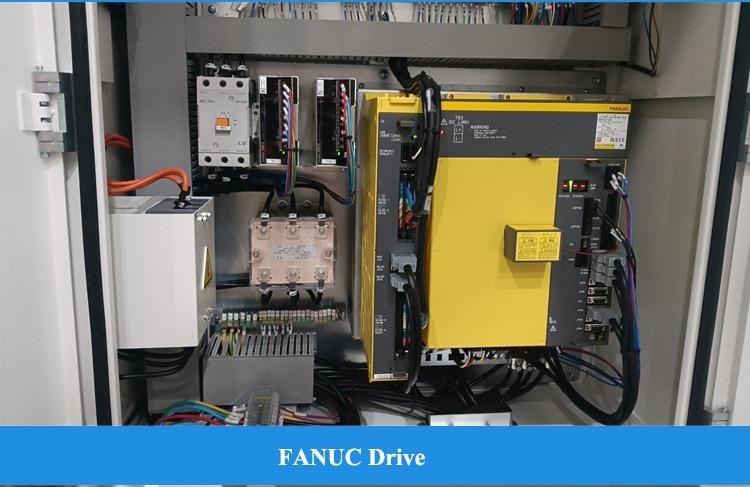

| Sistema CNC | TIPO FANUC Oi-MF PLUS(5) | FANUC | |
| Motore principale | βiI8/12000-B | FANUC | |
| Motore dell'asse X | βiSc 12/3000-B | FANUC | |
| Motore dell'asse Y | βiSc 12/3000-B | FANUC | |
| Motore dell'asse Z | βiS 22B/3000-B | FANUC | |
| Cuscinetto a vite dell'asse X | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Cuscinetto a vite dell'asse Y | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Cuscinetto a vite dell'asse Z | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Vite a sfere sull'asse X | φ40×16,C3 | THK/PMI/HIWN | |
| Vite a ricircolo di sfere asse Y | φ40×16,C3 | THK/PMI/HIWN | |
| Vite a ricircolo di sfere dell'asse Z | φ40×16,C3 | THK/PMI/HIWN | |
| Modo di guida dell'asse X | 35 | THK/REXROTH/PMI/HIWN | |
| Guida dell'asse Y | 45 | THK/REXROTH/PMI/HIWN | |
| Guida dell'asse Z | 45 | THK/REXROTH/PMI/HIWN |
- Senso della massima qualità, le richieste dei clienti vengono prima di tutto
- Oltre 30 anni di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- Produttore high-tech con capacità di ricerca e progettazione
- Sistema di fornitura stabile e maturo
- Giovani venditori e ingegneri attivi per servizi istantanei (online 24 ore su 24)
- Aggiornamento del meccanismo in base all'ergonomia e alla facile manutenzione
- Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
Benvenuti a farci visita!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica vanta oltre 80 anni di storia nella produzione di macchine utensili. Qui sono nati il primo tornio, il trapano e l'alesatrice. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti relativi alle macchine utensili coprono le automobili, l'aviazione, le nuove energie, le macchine edili, le navi, le valvole delle pompe, i cuscinetti, l'elettronica 3C, gli stampi e altri settori. La nostra missione è fornire alle macchine utensili tecnologia all'avanguardia, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
Siamo un'azienda manifatturiera.
Siamo specializzati in tutti i tipi di macchine, come tornio CNC, fresatrice CNC, centro di lavoro verticale, tornio convenzionale, trapano, trapano radiale e così via.
Sì, forniamo soluzioni Smart CNC per i nostri clienti al fine di aumentare l'efficienza.
Forniremo una sostituzione per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Pr-vendita:Soluzioni personalizzate, pianificazione e design;Servizio one-to-one
Post vendita: servizio online 7 giorni su 24, guida remota all'installazione, collegamento al sistema software del cliente
I prodotti provenienti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo produttivo sono
effettuati tra stabilimenti con una filiera produttiva completa che è la vostra garanzia più affidabile.
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente. Tutti questi possono essere citati ed elencati nel contratto. Il venditore collaborerà con l'acquirente per occuparsi della preparazione del visto e dell'installazione prima di recarsi all'estero.
T/T Pagamento iniziale del 30% al momento dell'ordine, pagamento del saldo del 70% prima della spedizione. lettera di credito irrevocabile a vista
