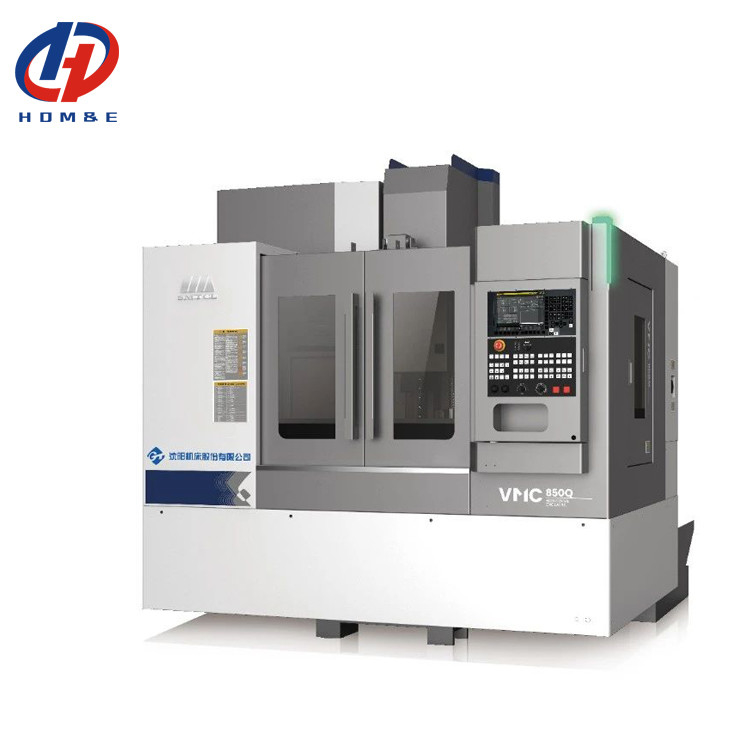

SMTCL 3 asse CNC fresatrice VMC850Q universale 4 asse centro di lavorazione verticale
Marchio:
SMTCL/SYMG
Numero di modello:
VMC 850Q
Luogo di origine:
Cina
Certificazione:
ISO certification
Quantità minima di ordine:
1 set
Prezzo:
Negoziabile
Capacità di fornitura:
50 serie al mese
Dettagli del prodotto
| Tipo:: | Verticale | Sistema di controllo di CNC:: | FANUC, Siemens |
|---|---|---|---|
| Velocità di avanzamento (mm/min):: | 1 - 10000 mm/min | Accuratezza di posizionamento (mm) u:: | 0,006 |
| Ripetibilità (X/Y/Z) (millimetro):: | 0,004 | Potere del motore mandrino (chilowatt):: | 11/11 |
| Capacità della rivista dello strumento:: | 24 | Dimensione del tavolo (L×W): | 1000x500mm |
| Marchio:: | SYMG, SMTCL | Viaggio dell'asse x: | 850 mm |
| Y Asse Travel: | 500 mm | Z Axis Travel: | 540 mm |
| Evidenziare |
Macchine per la fresatura CNC a 5 assi,Fresatrice CNC verticale 10000 mm/min,macchine per la fresatura universale a cnc |
||
Descrizione del prodotto
Fresatrice CNC SMTCL a 3 assi VMC850Q Centro di lavoro verticale universale a 4 assi
Questa nuova generazione di centri di lavoro verticali VMC850Q adotta un layout a telaio verticale, una struttura a slitta trasversale, una colonna a spina di pesce ad alta rigidità, una scatola mandrino trapezoidale invertita, un baricentro basso, un letto ad alta rigidità, una guida a rulli a tre assi, per garantire alla macchina una buona precisione di funzionamento, alta resistenza ed eccellente stabilità di precisione; La struttura della macchina è semplice e compatta, l'ingombro è ridotto, favorendo l'assemblaggio della linea automatica; Può essere fresata in superficie, forata, alesata, alesata, lavorazione di superfici 2D e 3D, maschiatura e altri processi di lavorazione ad alta precisione integrati. Funzionamento semplice, alta velocità ed elevata efficienza, intelligente e stabile.
CARATTERISTICHE A COLPO D'OCCHIO
1, Design ad alta rigidità e alta stabilità
* Letto in fusione integrale ad alta resistenza
* Guida a rulli di classe P a tre assi
* Colonna a spina di pesce a lunga campata
2, Buona precisione e mantenimento della precisione
* Vite a ricircolo di sfere C3 pre-tesa
* Tecnologia di simmetria termica
* Tecnologia di compensazione degli errori
3, Sicurezza, protezione ambientale, produttività efficiente
* Spostamento rapido a tre assi 48 m/min
* Mandrino diretto 12000 RPM
* Estrattore di trucioli a doppia spirale del letto

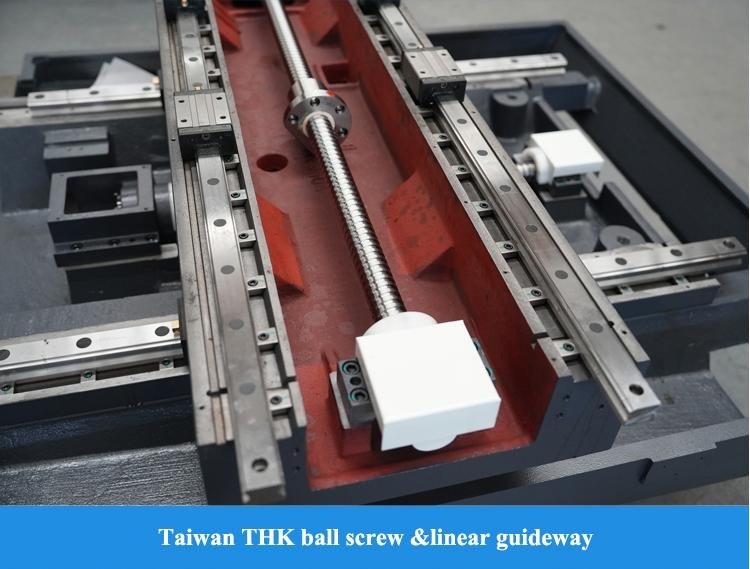

A Vite a ricircolo di sfere: pre-tesa La vite a ricircolo di sfere a tre assi adotta il metodo di installazione di due estremità fisse e con una vite a ricircolo di sfere ad alta precisione di grande diametro 40, è possibile ottenere la migliore risposta di velocità e precisione di posizionamento mediante trattamento di pre-tensione.
B Guida: a rulli La guida lineare a rulli viene selezionata per tre assi per aumentare la capacità portante e migliorare la rigidità e l'affidabilità complessive della macchina utensile. La guida lineare ha piccole vibrazioni ad alta velocità e nessun strisciamento a bassa velocità per garantire la precisione di lavorazione.
C Mandrino: 10000 RPM Mandrino ad alta velocità da 10000 RPM, cuscinetti speciali P4 importati, con alta precisione, alta rigidità; L'albero principale ha superato il test di correzione dell'equilibratura dinamica prima di lasciare la fabbrica.
D Testata: alta rigidità Design della scatola mandrino a struttura ad alta rigidità, migliora la resistenza al taglio della macchina utensile e riduce efficacemente le vibrazioni del mandrino, per garantire la precisione di lavorazione e la finitura superficiale dei pezzi.
E Pilastro: tipo a spina di pesce Struttura classica a forma di "uomo", solida e stabile, mantiene efficacemente la stabilità di lavorazione e la capacità di carico a spostamento ad alta velocità.
F Letto: grande inclinazione Letto ad angolo di inclinazione elevato, favorisce efficacemente la rimozione dei detriti. L'interno del letto adotta un design a struttura a scatola, che è robusto e affidabile, migliorando efficacemente la rigidità e la stabilità del prodotto.
SPECIFICHE DEL PRODOTTO
Specifiche tecniche principali
Parametri tecnici principali
Standard
1. Sistema di controllo FANUC OI-MF TYPE(5)β 2. Mandrino da 10000 RPM, collegato a cinghia 3. Magazzino utensili a manipolatore a 24 dischi 4. Serbatoio dell'acqua + lavaggio del letto 5. Pistola ad aria pulita, luce di lavoro, spia
Opzionale
1. Fanuc Oi-MF TAPE(l)βsistema2. Fanuc Oi-MF TAPE(l)αsistema3. Sistema CNC Siemens 828D 4. Mandrino meccanico a collegamento diretto da 12000 RPM 5. Mandrino motorizzato da 16000 RPM, 24000 6. Tavola rotante a 4° asse 7. Raffreddamento interno 2MPa, 3MPa,5MPa,7MPa 8. Separatore olio-acqua 9. Rimozione trucioli a catena 10. Pistola ad acqua pulita 11. Ispezione utensili e pezzi 12 .porta automatica13. Blocco porta di sicurezza 14. Armadio elettrico e climatizzazione
Precisione principale
La precisione della macchina implementa lo standard di accettazione GB/T18400.2-2010 Standard di accettazione per la precisione di posizionamento e la precisione di posizionamento ripetuto GB/T18400.4-2010
Configurazione principale
Configurazione principale della macchina utensile ed elenco delle parti acquistate
Caso di elaborazione
Perché scegliere noi
◆ Senso di alta qualità, le richieste dei clienti al primo posto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento sul meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
Chi siamo
Benvenuti a farci visita!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre apparecchiature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre apparecchiature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altri settori. Ci assumiamo la missione di fornire le macchine utensili con tecnologia leader, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica
Mostra
FAQ
Q1. Sei una società commerciale o una società di produzione?
Siamo una società di produzione.
Q2. Quali sono i prodotti principali della tua azienda?
Siamo specializzati in tutti i tipi di macchine, come tornio CNC, fresatrice CNC, centro di lavoro verticale, tornio convenzionale, foratrice, foratrice radiale e così via.
Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.
Q4: Quali sono i termini della garanzia?
Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
iniziando dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli impianti con una catena di produzione completa che è la garanzia più affidabile.
Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.
Q8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
