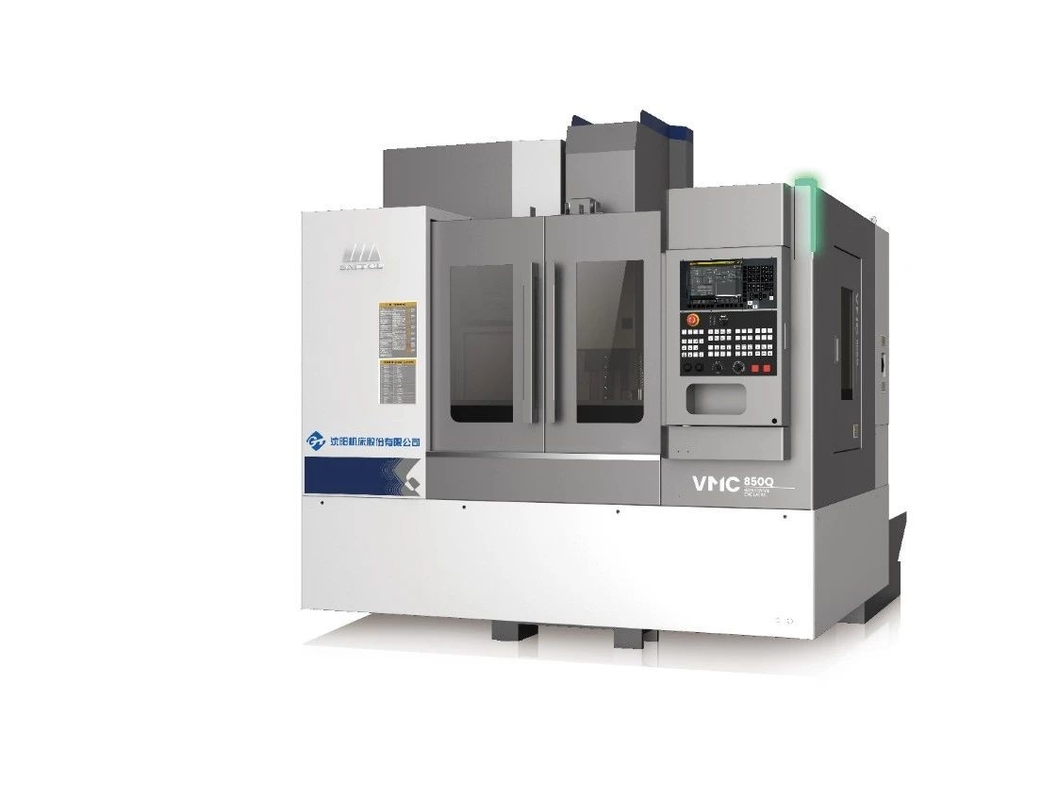

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi

Macchine per la fresatura CNC a 4 assi verticali

Macchine per la fresatura CNC a letto di fusione integrato

VMC 850 Centro di lavorazione verticale CNC

Luogo di origine:

Cina

Marca:

SMTCL/SYMG

Certificazione:

ISO certification

Numero di modello:

VMC 850Q

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Type::
VERTICAL
CNC Control System::
FANUC, Siemens
Feed Speed(mm/min)::
1 - 10000 mm/min
Positioning Accracy (mm)u::
0.006
Repeatability (X/Y/Z) (mm)::
0.004
Spindle Motor Power(kW)::
11/15
Tool Magazine Capacity::
24
Table size (L×W):
1000x500mm
Brand Name::
SYMG,SMTCL
X Axis travel:
850mm
Y Axis travel:
500mm
Z Axis travel:
540mm
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 set
Prezzo
Negoziabile
Imballaggi particolari
Cassa di legno, baule di latta, altro imballaggio per la navigazione.
Tempi di consegna
45-60 giorni
Termini di pagamento
L/C, T/T, Western Union
Capacità di alimentazione
50 serie al mese
Descrizione del prodotto

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 0

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi
Le macchine utensili della serie VMC-Q sono il centro di lavorazione verticale generale di nuova generazione attraverso la ricerca e sviluppo indipendenti per settori industriali come macchinari generali, automobili e così via.Attraverso software di progettazione e analisi professionali per analisi e ottimizzazione scientifiche e ragionevoli, nonché tecnologie avanzate di produzione e di collaudo per la verifica e il miglioramento, l'apparecchiatura ha buone prestazioni di taglio,che può soddisfare i requisiti di perforazione e fresatura di varie parti e fornire ai clienti la migliore esperienza di lavorazione.
Le caratteristiche a colpo d'occhio
VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 1

1, Design ad alta rigidità e stabilità

* Leggio di fusione integrale ad alta resistenza

* Guida a rulli triasse di classe P

* Colonna di ossa di aringhe di lunga lunghezza



2,Buona precisione e conservazione della precisione

* Vello a piombo pre-tirato C3

* Tecnologia della simmetria termica

* Tecnologia di compensazione degli errori



3"Sicurezza, protezione dell'ambiente, produttività efficiente

* Trasferimento rapido a tre assi 48 m/min

* Spindle diretto 12000 giri al minuto

* Estrattoio di chip a doppia spirale


VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 2
Una vite a piombo: pre-disegnata La vite a piombo a tre assi adotta il metodo di installazione di due estremità fisse e con 40 vite a sfera di grande diametro ad alta precisione,la migliore risposta di velocità e precisione di posizionamento può essere ottenuta mediante trattamento pre-allungamento.
VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 3
B Righe guida: rullo Righe guida lineare a rullo è selezionata per tre assi per aumentare la capacità portante e migliorare la rigidità e l'affidabilità complessive della macchina utensile.Guida lineare ha una piccola vibrazione ad alta velocità e nessun strisciamento a bassa velocità per garantire la precisione di lavorazione.

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 4
Spindle C: spindle ad alta velocità a 10000 giri al minuto, con cuscinetti speciali P4 importati, ad alta precisione e rigidità;L'albero principale ha superato il test di correzione di equilibrio dinamico prima di lasciare la fabbrica.

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 5
D Fabbricazione della casella del fusibile con struttura di alta rigidità, migliorando la resistenza al taglio della macchina utensile e riducendo efficacemente le vibrazioni del fusibile;per garantire la precisione di lavorazione e la finitura superficiale delle parti.

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 6
Pilastro E: tipo di osso di aringhe Struttura classica di tipo "umano", solida e stabile, mantiene efficacemente la stabilità di lavorazione e la capacità di carico a velocità elevata.

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 7
F Letto: grande inclinazione Letto ad angolo di inclinazione grande, promuove efficacemente la rimozione dei detriti.migliorare efficacemente la rigidità e la stabilità del prodotto.

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 8
VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 9

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 10

Le specifiche del prodotto

Principali specifiche tecniche

Principali parametri tecnici
Articolo
Unità
Specificità
Capacità
Percorso dell'asse X
mm
850
Percorso dell'asse Y
mm
5000
Percorso dell'asse Z
mm
540
Fusoliere a superficie del tavolo
mm
120-660
Fusoliera a superficie di colonna
mm
640
Tavolo di lavoro
Dimensione del tavolo (L×W)
mm
1000×500
Carico massimo sul tavolo
kg
600
Dimensione della fessura in T
mm
18×5
Fusoliera
Velocità del mandrino
rpm
10000
Fusoliera conica/fusoliera a fusole
mm
7/24 conico
BT1 commercio
Motore a fusione
kW
Il Signore, 15/11
Torsione di uscita massima
N.m.
52.5/95.5
Tipo di azionamento a fusione

Cintura dentale sincrona
Tasso di alimentazione
X,Y,Z velocità di percorrenza
M/min
48/48/48
Frequenza massima di alimentazione di taglio
M/min
20
A.T.C.
Capacità di stoccaggio degli attrezzi
pc
Tipo di braccio 24
Diametro massimo dello strumento
mm
150(80)
Lunghezza massima dello strumento
mm
300
Tempo di sostituzione dell'utensile (T-T)
seg.
2.5
Accuratezza
Precisione di posizionamento X/Y/Z
mm
0.008/0.006/0.006
Posizionamento della ripetibilità X/Y/Z
mm
0.005/0.004/0.004
Altri
Dimensioni globali ((L × WxH)
mm
2940 × 3450 × 3050
Peso netto della macchina
kg
5100
Necessità di potenza totale
KVA
18

Norme

1. FANUC OI-MF TYPE ((5)β sistema di controllo 2. fusione a 10000 giri/minuta, connessa alla cintura 3. ripostiglio di strumenti del manipolatore a disco 24. serbatoio dell'acqua + chip di lavaggio del letto 5. pistola d'aria pulita, luce di funzionamento, luce di avvertimento

Opzionale

1. FANUC TAPE O-MF (')sistema2. Fanuc TAPE O-MFsistema3. Sistema CNC Siemens 828D 4. Collegamento diretto 12000 giri al minuto Fuso meccanico 5. 16000 giri al minuto, fuso motorizzato 24000 6. Giradischi 4° asse 7. raffreddamento all'interno 2MPa, 3MPa,5MPa,7MPa 8. Separatore olio-acqua 9.Dispositivo di rimozione di frammenti di catena 10. pistola per acqua pulita 11. ispezione degli attrezzi e del pezzo di lavoro 12.porta automatica13- Serratura della porta di sicurezza 14.

Precisione principale

La precisione della macchina attua la norma di accettazione GB/T18400.2-2010 Norma di accettazione per la precisione di posizionamento della macchina utensile e la precisione di posizionamento ripetuto GB/T18400.4-2010
Articoli di ispezione
Standard di fabbrica
Precisione di lavorazione
IT6
Precisione di posizionamento
Asse X (mm)
0.008
Asse Y (mm)
0.006
Asse Z (mm)
0.006
Precisione di posizionamento ripetuta
Asse X (mm)
0.005
Asse Y (mm)
0.004
Asse Z (mm)
0.004

Configurazione principale

Configurazione principale della macchina utensile e elenco delle parti acquistate
Articolo
Specificità
Marchio
Commenti
Sistema CNC
FANUC Oi-MF PLUS TYPE (5)
FANUC

Motore principale
βiI 8/12000-B
FANUC

Motore ad asse X
βiSc 12/3000-B
FANUC

Motore dell'asse Y
βiSc 12/3000-B
FANUC

Motore ad asse Z
βiS 22B/3000-B
FANUC

cuscinetti a vite per asse X
30×62×15
NSK/FAG/NACHI/NTN

Cuscinetto a vite per asse Y
30×62×15
NSK/FAG/NACHI/NTN

Cuscinetto a vite per asse Z
30×62×15
NSK/FAG/NACHI/NTN

per la fabbricazione di apparecchiature per il trasporto di veicoli
φ40×16,C3
THK/PMI/HIWN

per la fabbricazione di apparecchiature per la trasmissione di dati
φ40×16,C3
THK/PMI/HIWN

per la fabbricazione di apparecchiature per la trasmissione di dati
φ40×16,C3
THK/PMI/HIWN

Strada di guida dell'asse X
35
THK/REXROTH/PMI/HIWN

Strada di guida dell'asse Y
45
THK/REXROTH/PMI/HIWN

Strada di guida dell'asse Z
45
THK/REXROTH/PMI/HIWN

Caso di trattamento
VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 11
VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 12

Perché scegliere noi

◆ Senso della qualità, le richieste dei clienti vengono prima di tutto

◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993

◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione

◆ Sistema di approvvigionamento stabile e maturo

◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)

◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione

◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione


Su di noi

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 13
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
SMTCL e gruppo SYMGLa nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 14

Mostra

VMC850Q Centro di lavorazione verticale CNC a 3 assi SMTCL Macchina di fresatura CNC a 4 assi con giradischi 15

Domande frequenti

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.


Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.


Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.


D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.


Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente


D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.


Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.


D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
