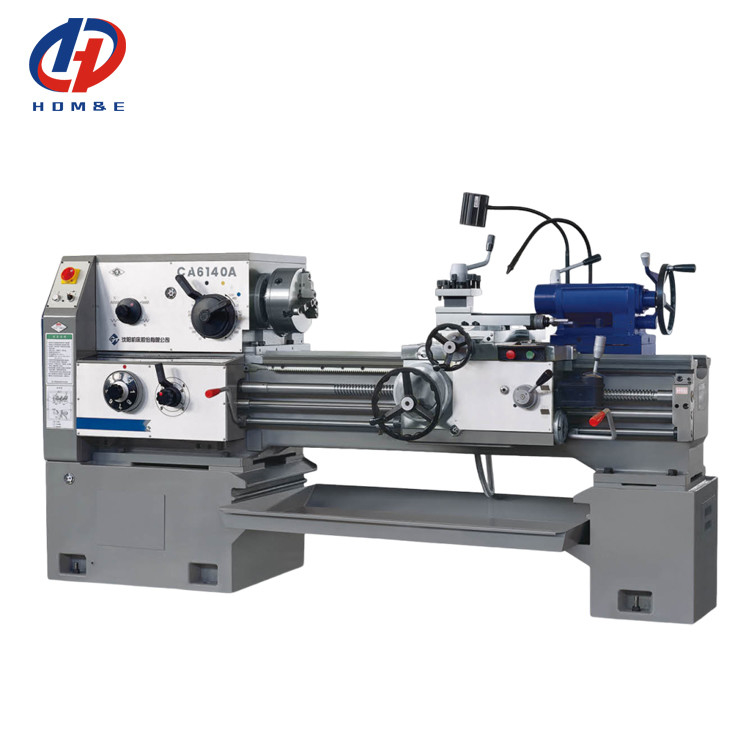

SMTCL Macchina di tornitura orizzontale CA6140B/A 2000mm Macchina manuale di tornitura per acciaio

Descrizione del prodotto:

La serie CAè un tipo di tornio standard comunemente utilizzato per la lavorazione di pezzi di medie dimensioni. È un modello di tornio popolare noto per la sua stabilità, la struttura semplice, la facilità d'uso e la manutenzione.

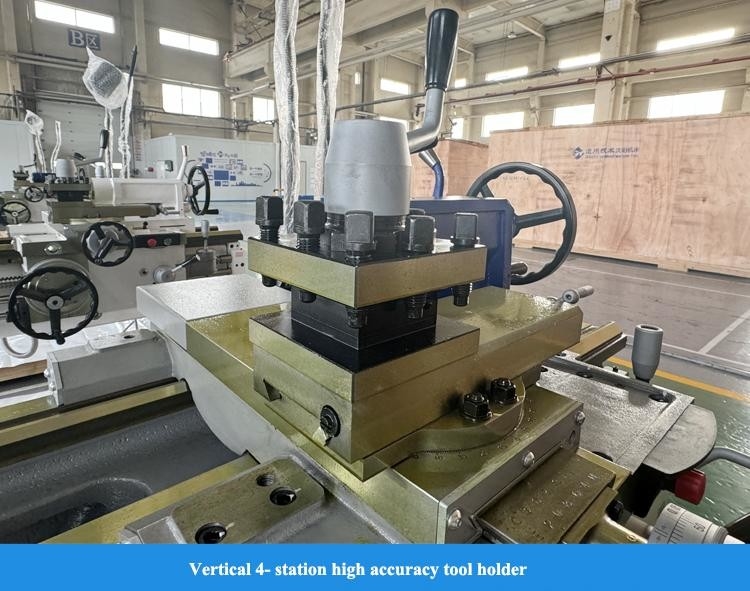

La serie CAil tornio comune è tipicamente composto da bancale, mandrino, sistema di avanzamento e porta utensili. Il bancale è il componente principale che supporta il pezzo e gli utensili da taglio, mentre il mandrino è responsabile del fissaggio e della rotazione del pezzo. Il sistema di avanzamento controlla il movimento dell'utensile da taglio sul pezzo e il porta utensili viene utilizzato per il bloccaggio e il funzionamento degli utensili da taglio.

La serie CAil tornio comune è adatto per la lavorazione di vari tipi di pezzi metallici, come alberi, filettature e ingranaggi. Può eseguire tornitura, alesatura, foratura, filettatura e altre operazioni di lavorazione. È ampiamente utilizzato nelle industrie manifatturiere e di lavorazione meccanica come una delle macchine utensili più comunemente utilizzate.

La serie CAil tornio comune trova ampie applicazioni nella produzione industriale, soddisfacendo sia le esigenze di lavorazione di singoli pezzi che quelle di produzione di massa. Offre flessibilità e versatilità, rendendolo adatto a principianti e piccole e medie imprese con varie esigenze di lavorazione.

Caratteristiche del prodotto:

1, Aspetto innovativo

Il design estetico della macchina utensile integra il concetto ergonomico nella struttura matura della macchina, migliora il funzionamento, utilizza le parti stampate rosse e grigie e l'aspetto generale è gradevole.

2, Specifiche complete

I prodotti della serie CA hanno specifiche complete e un'ampia gamma di categorie. Tra cui tornio a bancale dritto, tornio a bancale a sella e tornio a foro largo.

3, Funzioni complete

Il tornio della serie CA può sopportare una varietà di materiali di estremità, interni ed esterni E1 colonna, cono e altre lavorazioni di tornitura superficiale. Lavorazione più precisa di una varietà di filettature metriche, imperiali, modulari, a passo diametrale. Inoltre, foratura, fori per perni, estrazione di pistole ad olio e altri lavori possono anche essere facilmente qualificati.

4, Prestazioni eccellenti

Il tornio ordinario della serie 40A è dotato di un cuscinetto anteriore del mandrino di grande diametro e ha una campata del bancale più ampia rispetto a prodotti simili, ottenendo una maggiore differenza strutturale e raggiungendo nuovi livelli di prestazioni.

Dettagli del prodotto:

Parametri del prodotto:

Articolo		Unità	CA6140B/A CA6240B/A	CA6150B/A CA6250B/A
Diametro massimo di oscillazione sul bancale		mm	400	500
Diametro massimo di oscillazione sul carrello		mm	210	300
Diametro massimo di oscillazione sull'intercapedine/Larghezza dell'intercapedine		mm	630*210	720*210
Lunghezza massima del pezzo		mm	1000/900; 1500/1400; 2000/1900

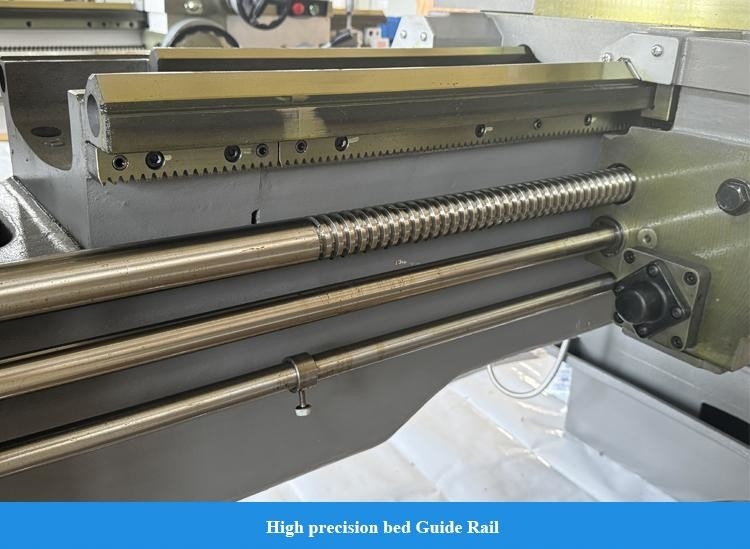

Larghezza del bancale / durezza mm		mm	400, Rc52
Sezione degli utensili da tornitura		mm	25x25
Gamma di velocità del mandrino		giri/min	10-1400(24)

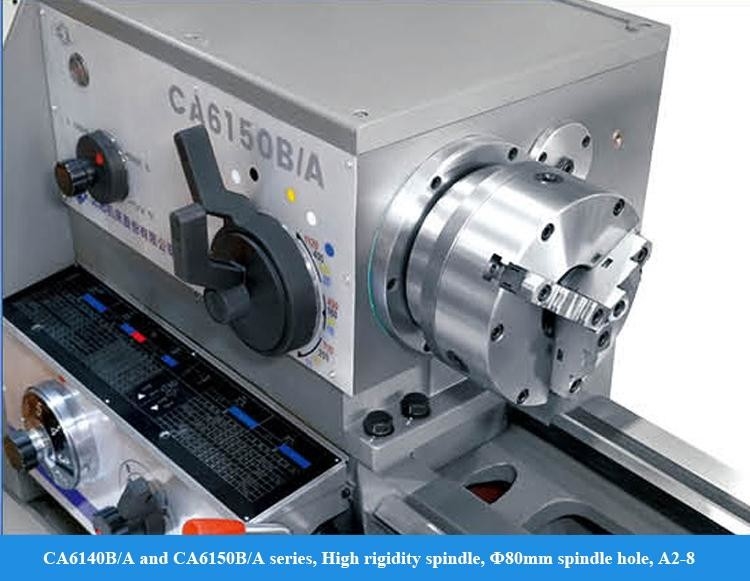

Foro e naso del mandrino		mm	80 A28
Conicità del naso del mandrino			Φ90mm(1:20)
Gamma di avanzamento longitudinale	Standard	mm/g	0.11-1.6
	avanzamento piccolo	mm/g	0.028-0.11
	aumentare l'avanzamento	mm/g	1.71-6.4
Gamma di avanzamento trasversale	Standard	mm/g	0.05-0.8
	avanzamento piccolo	mm/g	0.014-0.005
	aumentare l'avanzamento	mm/g	0.88-3.2
Corsa del carrello trasversale / Corsa della torretta superiore		mm	320/140
Angolo di rotazione del carrello composto		gradi	±90
Corsa rapida carrello		m/min	4
Corsa rapida del carrello trasversale		m/min	2

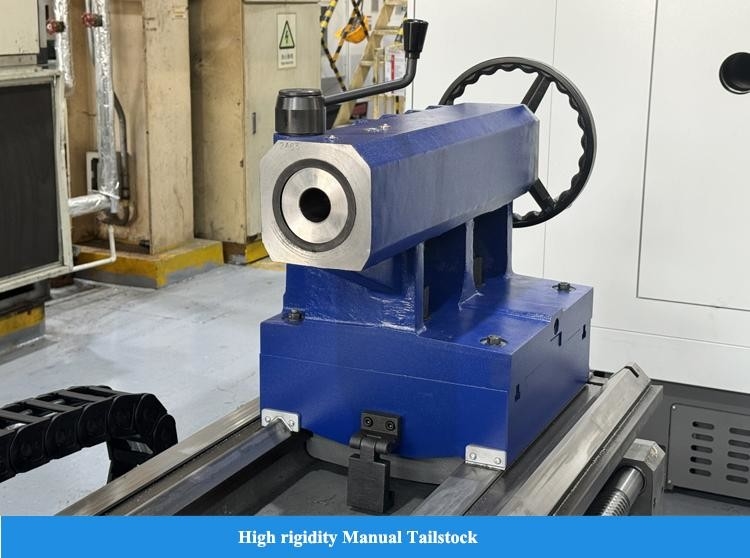

Corsa del cannotto		mm	150
Diametro del cannotto		mm	Φ75
Conicità del cannotto			Morse 5#
Filettatura metrica (tipi)		mm	1-192(44)
Filettatura Whitwhorth (tipi)		t.p.i	1/2-24(28)
Filettatura modulare (tipo)		mm	0.25-48(39)
Passo diametrale (tipi)		D.P	1/2-96(38)
Motore principale		kW	7.5
Peso netto della macchina	1000mm	kg	2070	2140
	1500mm	kg	2220	2290
	2000mm	kg	2570	2640
Dimensioni complessive (L*P*A)	1000mm	mm	2668*1000*1270	2668*1037*1315
	1500mm	mm	3168*1000*1270	3168*1037*1315
	2000mm	mm	3668*1000*1270	3668*1037*1315

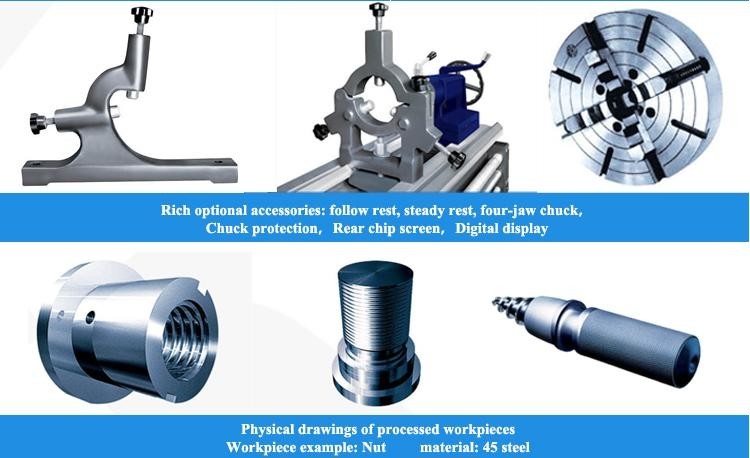

CA6140B/A e CA6240B/A Configurazione standard: Diametro del foro del mandrino: Φ 80mm 1. Tipo di naso del mandrino: A28 2. Mandrino: Φ 250mm mandrino a tre griffe 3. Nastro Taistock: Morse 5 4. Contropunta 5. Lampada di lavoro 6. Pistola ad olio 7. Cassetta degli attrezzi 8. Cuscinetto in ferro regolabile	CA6140B/A e CA6240B/A Configurazione selettiva: 1. Φ 315mm mandrino manuale a tre griffe 2. Φ 250mm mandrino manuale a quattro griffe 3. Φ 315mm mandrino manuale a quattro griffe 4. Lunetta Φ 20- Φ125mm 5. Lunetta Φ100-Φ205mm 6. Lunetta a seguire Φ20-Φ80mm 7. Contropunta rotante Morse 5 o Morse 4 8. Protezione mandrino 9. Schermo trucioli posteriore 10. Display digitale

CA6150B/A e CA6250B/A Configurazione standard: Diametro del foro del mandrino: Φ 80mm 1. Tipo di naso del mandrino: A28 2. Mandrino: Φ 250mm mandrino a tre griffe 3. Nastro Taistock: Morse 5 4. Contropunta 5. Lampada di lavoro 6. Pistola ad olio 7. Cassetta degli attrezzi 8. Cuscinetto in ferro regolabile

CA6150B/A e CA6250B/A Configurazione selettiva: 1. Φ 315mm mandrino manuale a tre griffe 2. Φ 400mm mandrino manuale a tre griffe 3. Φ 250mm mandrino manuale a quattro griffe 4. Φ 315mm mandrino manuale a quattro griffe 5. Φ 400mm mandrino manuale a quattro griffe 6. Lunetta Φ 20- Φ125mm 7. Lunetta Φ125-Φ250mm 8. Lunetta a seguire Φ20-Φ80mm 9. Contropunta rotante Morse 5 o Morse 4 10. Protezione mandrino 11. Schermo trucioli posteriore 12. Display digitale

IL NOSTRO Servizio:

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata

2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Lavorazione del campione di ogni macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:

◆ Senso di alta qualità, le richieste dei clienti vengono prima
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facile manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione

Chi siamo:

Benvenuti a farci visita!

Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.

La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie. Ci assumiamo la missione di fornire macchine utensili con tecnologia leader, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica:

FAQ:

Q1. Sei una società commerciale o una società di produzione?

Siamo una società di produzione.

Q2. Quali sono i prodotti principali della tua azienda?

Siamo specializzati in tutti i tipi di macchine, come torni CNC, fresatrici CNC, centri di lavoro verticali, torni convenzionali, foratrici, foratrici radiali e così via.

Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.

Q4: Quali sono i termini di garanzia?

Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: 7 giorni 24 ore di servizio online, guida remota all'installazione, collegamento con il sistema software del cliente

Q6: Perché scegliere la tua azienda?

I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.

Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.

Q8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
