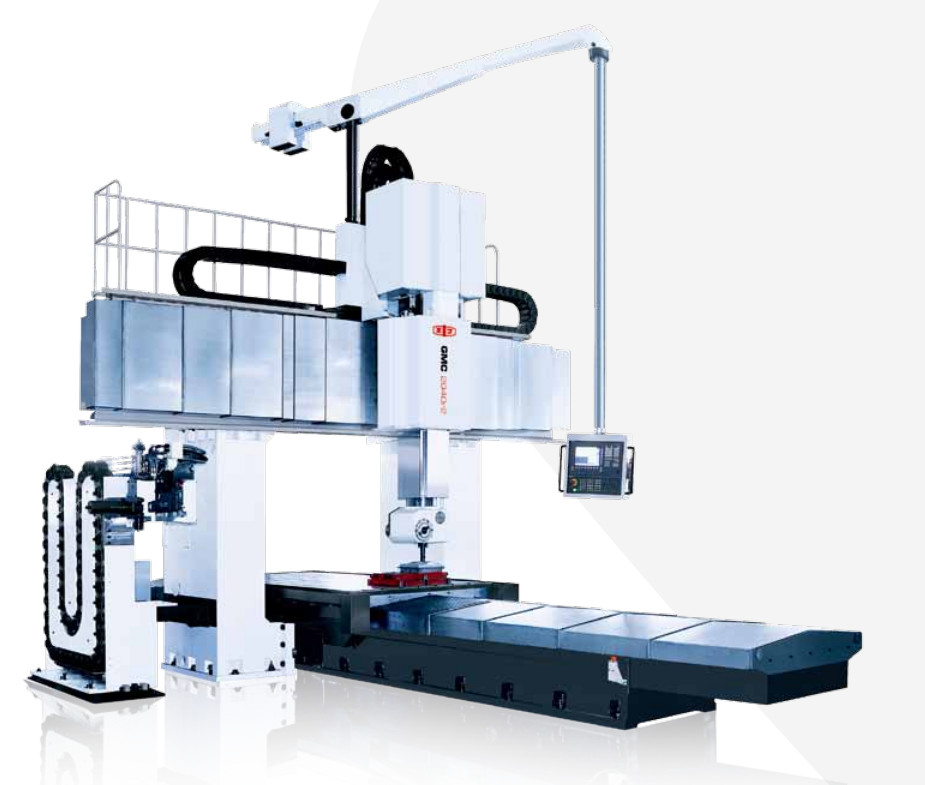

Descrizione del prodotto
La macchina utensile della serie GMC-r2 è una macchina per la trivellazione/fresatura di tipo portale con banco di lavoro mobile e traversa fissa, adotta una ramma di rivestimento ad alta rigidità,e è un utensile per macchine di taglio ad alta velocità e pesanteLa serie di macchine utensili è utilizzata per la lavorazione di vari tipi di componenti precisi quali vari pezzi di grande dimensione fondamentali, pezzi di piastra, pezzi a disco, pezzi di alloggiamento e stampi.Il prodotto è configurato con testa di fresatura automatica ad angolo retto opzionale, ed è in grado di completare l'elaborazione di varie procedure quali la fresatura, la trivellazione, la perforazione, l'espansione,riempimento e rigidità dei piani diversi dal piano inferiore di installazione dopo una volta di fissaggioIl prodotto si applica principalmente a settori come la costruzione navale, la produzione di energia, le macchine pesanti, le locomotive, le macchine utensili, le macchine tessili, le macchine per la stampa e la produzione di stampi, ecc.
Dettagli del prodotto
Parametri del prodotto
| Articolo |
unità |
GMV 1530r2 |
GMV 2040r2 |
GMV 2060r2 |
| Scaffalatura |
Dimensioni del banco di lavoro |
mm |
1500*3000 |
2000*4000 |
2000*6000 |
| Distanza tra due colonne |
mm |
2100 |
2600 |
2600 |
| Capacità di carico del banco |
kg |
10000 |
20000 |
25000 |
| Larghezza del solco a T |
mm*pcs |
28*7 |
28*11 |
28*11 |
Fabbricazione meccanica
gamma |
L'asse di marcia-X del banco di lavoro |
mm |
3600 |
4200 |
6200 |
| Viaggio della diapositiva |
mm |
2700 |
3200 |
3200 |
| Ram travel-Z |
mm |
1000 |
1000 |
1000 |
| Asse C |
|
5*72° |
5*72° |
5*72° |
| Distanza dal naso dello spinello al banco di lavoro-massimo |
mm |
1200 |
1200 |
1200 |
| Distanza dal naso dello spinello al banco di lavoro-Minimum |
mm |
200 |
200 |
200 |
| Distanza dal naso orizzontale dello spinello al centro verticale dello spinello |
mm |
206 |
206 |
206 |
| Fusoliera |
Fuoco conipero (07:24) |
|
ISO50 |
ISO50 |
ISO50 |
| Intervallo di velocità |
r/min |
10-2000 |
10-2000 |
10-2000 |
| Torsione di uscita (nominale/30 min) |
N.m. |
1361/1633 |
1361/1633 |
1361/1633 |
| Potenza del motore del mandrino (frattato/30 min) |
kW |
37/44 |
37/44 |
37/44 |
| Dimensioni di sezione del ram rettangolare |
mm |
420*470 |
420*470 |
420*470 |
| Nutrimento |
Intervallo di velocità di alimentazione |
mm/min |
1-5000 |
1-5000 |
1-5000 |
| Asse X di rapido movimento |
m/min |
13 |
13 |
13 |
| Asse Y di movimento rapido |
m/min |
13 |
13 |
13 |
| Asse Z di movimento rapido |
m/min |
10 |
10 |
10 |
Posizionamento
accuratezza
della macchina |
Asse X |
mm |
0.03 |
0.032 |
0.04 |
| Asse Y |
mm |
0.03 |
0.032 |
0.032 |
| Asse Z |
mm |
0.025 |
0.025 |
0.025 |
Ripetibilità
accuratezza |
Asse X |
mm |
0.02 |
0.022 |
0.025 |
| Asse Y |
mm |
0.02 |
0.022 |
0.022 |
| Asse Z |
mm |
0.01 |
0.01 |
0.01 |
| Capacità elettrica totale |
KVA |
110 |
110 |
110 |
| Spazio a pavimento richiesto dalla macchina (L*W*H) |
mm |
11215*6427*7400 |
12778*6927*7400 |
16600*6927*7400 |
Il nostro servizio
Assicurarsi di ricevere una macchina di alta qualità
- Ogni parte deve essere ispezionata.
- Oltre 100 sistemi di controllo dei processi di produzione
- Oltre 200 elementi di controllo
- Trattamento dei campioni di ciascuna macchina
- 72 ore di prova prima della consegna
Perché scegliere noi
- ◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
- ◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- ◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
- ◆ Sistema di approvvigionamento stabile e maturo
- ◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
- ◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
- ◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Su di noi
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

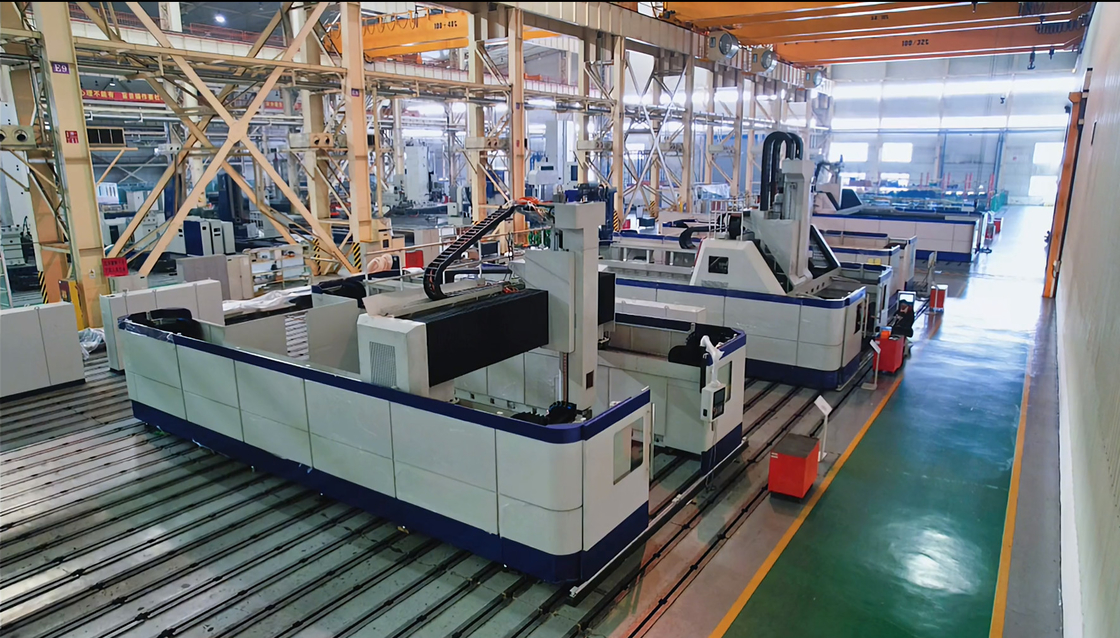

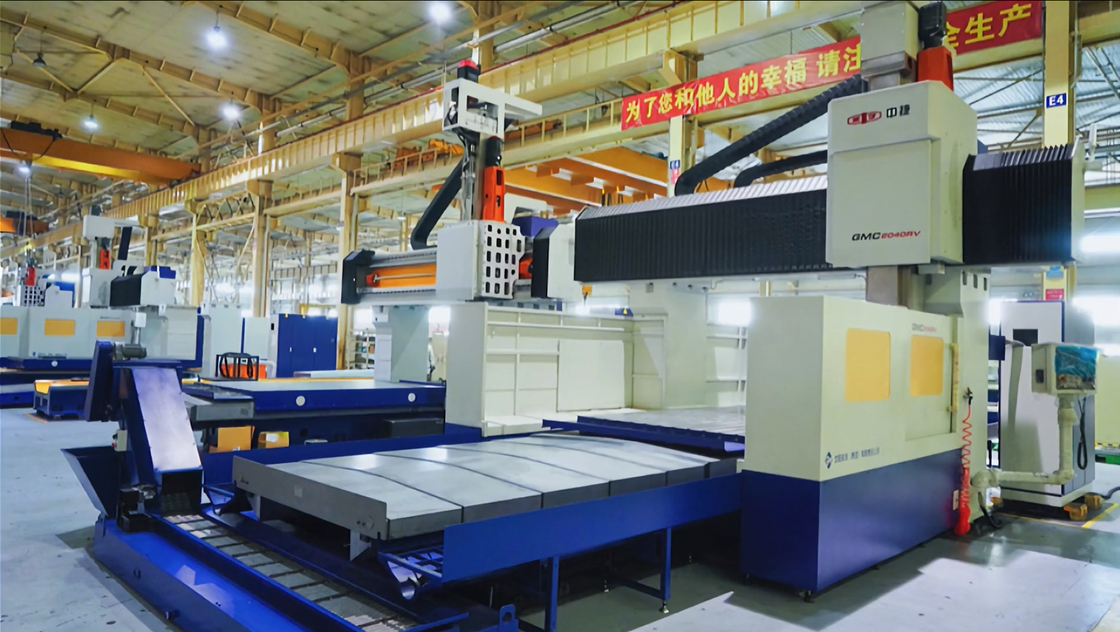

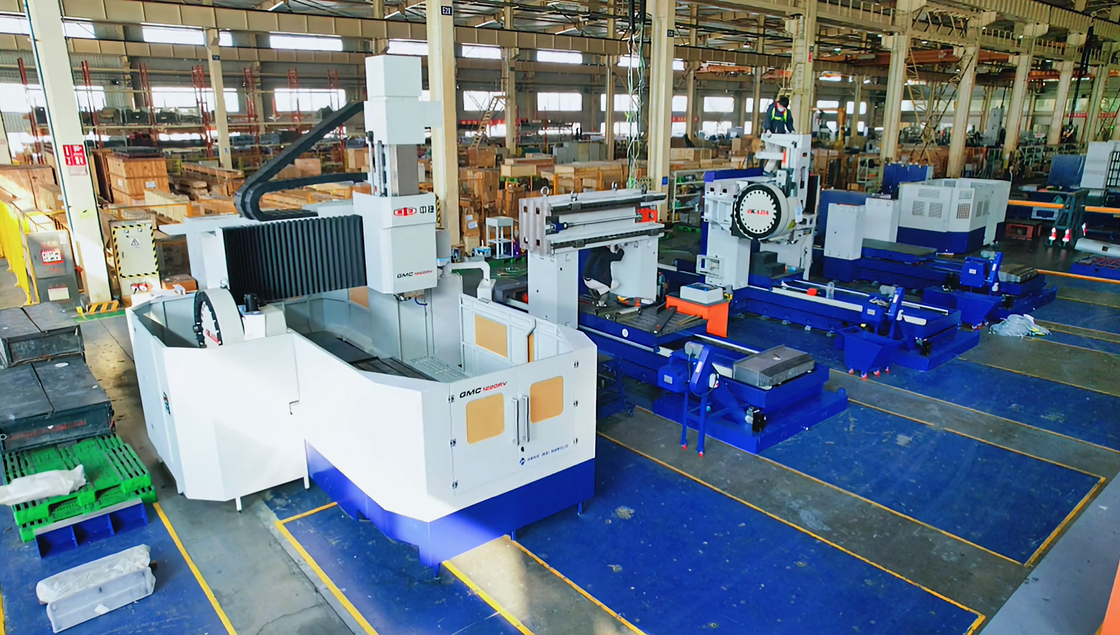

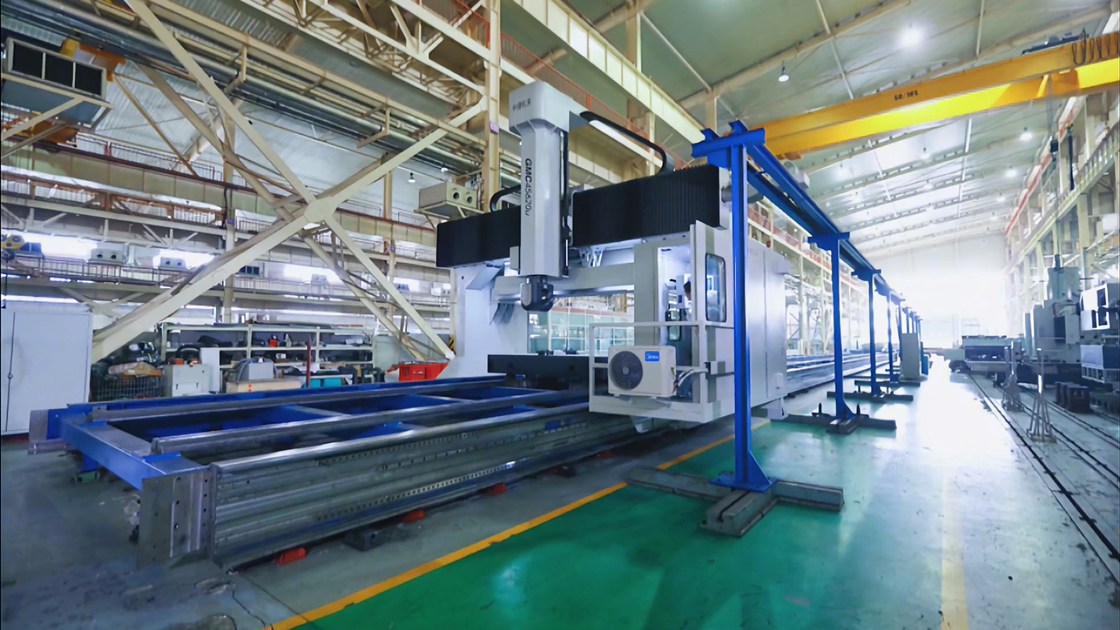

La nostra fabbrica
Mostra
Domande frequenti
D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniamo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi, a partire dalla data di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti provenienti dallo sviluppo, dalla progettazione, dalla fabbricazione, dall'assemblaggio dell'intero processo produttivo sono realizzati tra impianti con una catena di produzione completa che è la vostra garanzia più affidabile.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
