SMTCL Gantry Heavy Duty Boring And Milling Machine GMC2060 3 asse CNC fresatura macchina
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | GMC2060RV |
|---|---|---|---|
| CNC oppure no: | CNC | Parola chiave: | Centro di lavoro a portale |
| Sistema di controllo: | SIEMENS GSK FANUC (opzionale) | Caratteristiche: | Alesatrice e fresatrice pesante |
| Applicazione: | Centro di lavorazione dei metalli | ||
| Evidenziare |
Centro di lavorazione di grattacieli pesanti,Macchine per la fresatura di gres a gres,Macchine per la fresatura CNC a tre assi |
||
Descrizione del prodotto

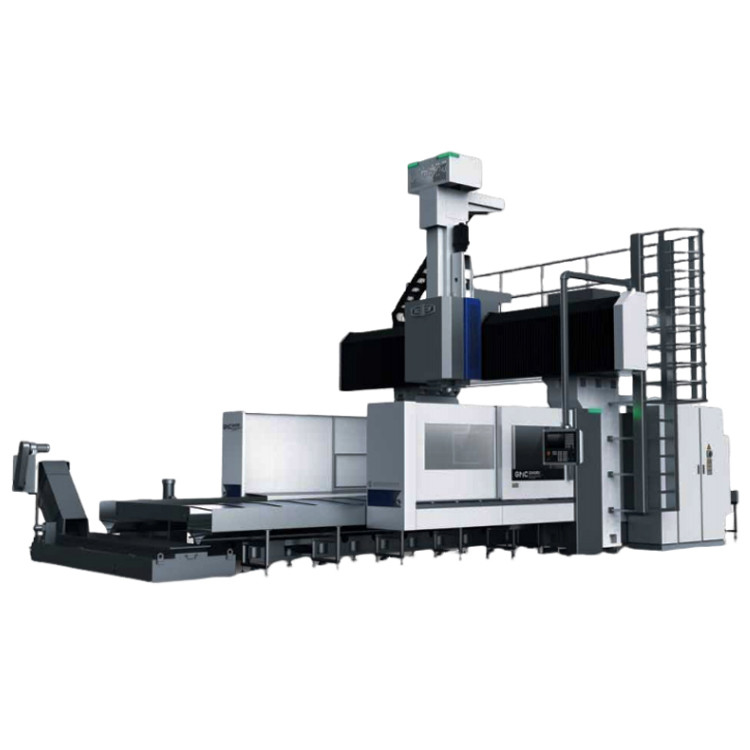

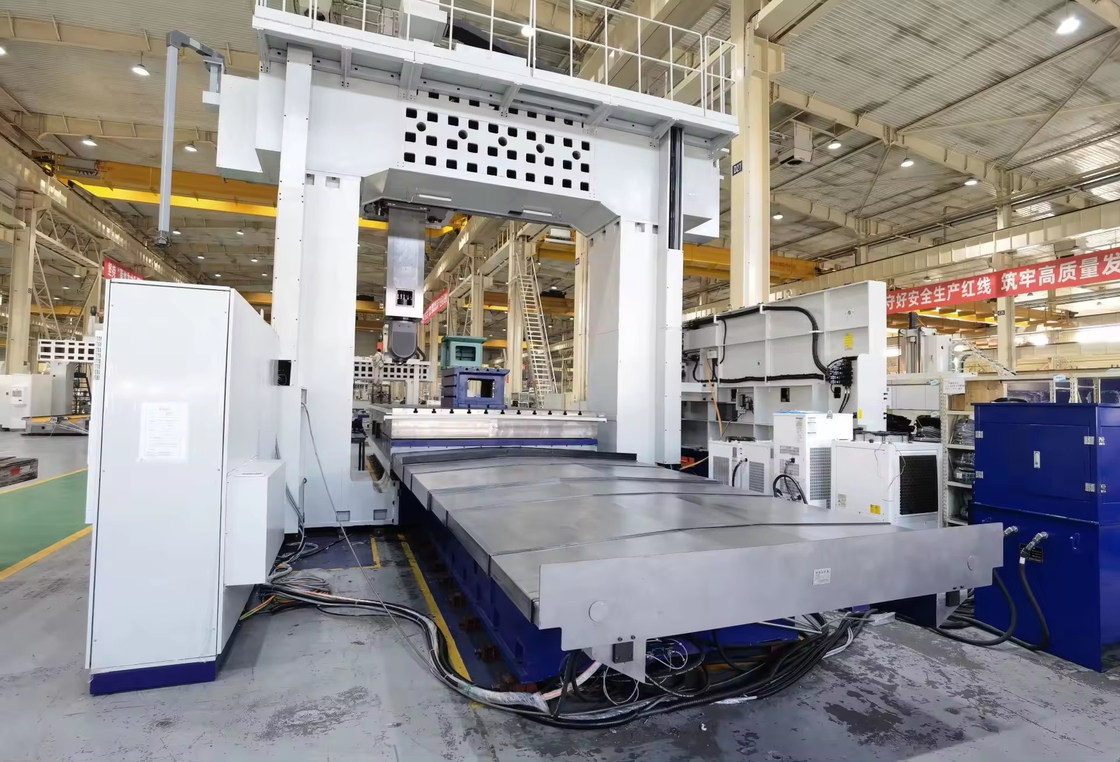

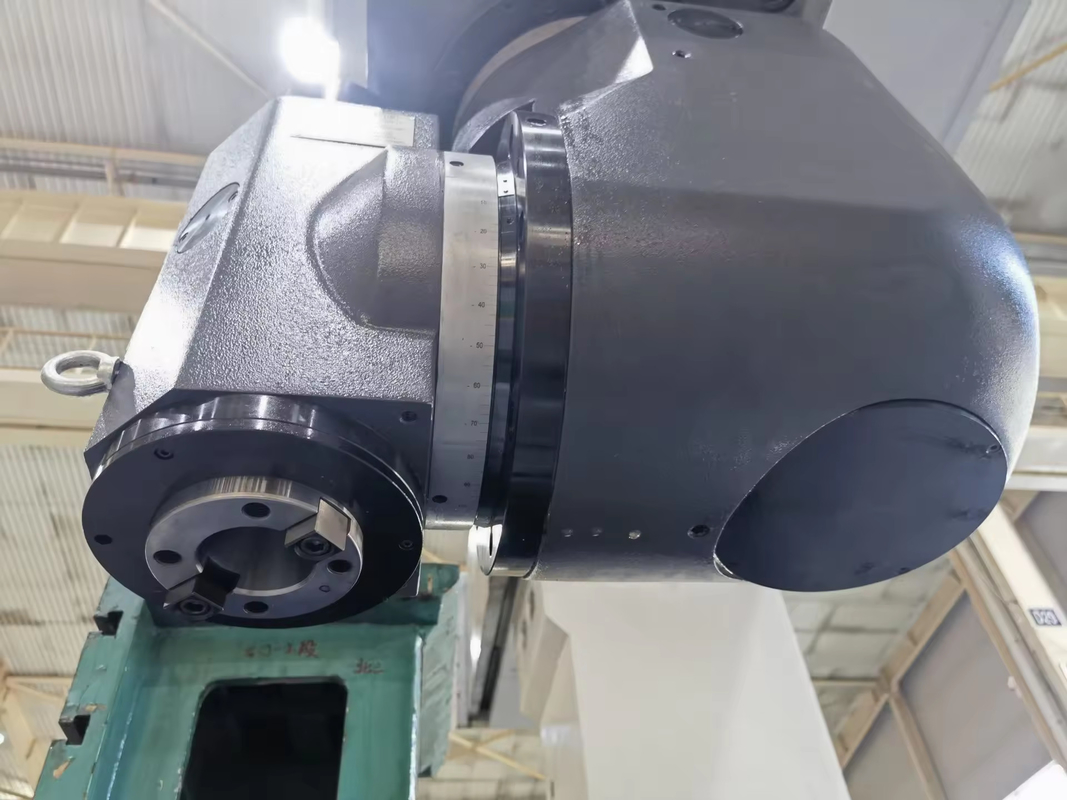

Macchina utensile della serie GMC-RVè un'alesatrice/fresatrice a portale con banco di lavoro mobile e traversa fissa, adotta un pistone avvolgente ad alta rigidità ed è una macchina utensile da taglio pesante e ad alta velocità. La serie di macchine utensili viene utilizzata per la lavorazione di molteplici tipi di componenti precisi come vari pezzi fondamentali di grandi dimensioni, pezzi a piastra, pezzi a disco, pezzi con alloggiamento e stampi. Il prodotto è configurato con una testa di fresatura ad angolo retto automatizzata ed è in grado di completare la lavorazione di varie procedure come fresatura, alesatura, foratura, espansione, alesatura e maschiatura rigida di piani diversi dal piano inferiore di installazione dopo un periodo di fissaggio. Il prodotto si applica principalmente a settori quali la costruzione navale, la produzione di energia, macchine pesanti, locomotive, macchine utensili, macchine tessili, macchine da stampa e produzione di stampi, ecc. Il prodotto presenta progettazione di modularizzazione, seriazione e produzione di personalizzazione secondo la domanda del mercato. Il suo eccellente rapporto qualità-prezzo è la scelta migliore per i clienti nazionali ed esteri.
Profonda integrazione con Siemens, interfaccia di processo personalizzata, prestazioni ed efficienza ottimali nella stessa specifica; supporta il test dell'intero processo dei programmi di lavorazione, inclusi il taglio di prova simulato, il rilevamento delle collisioni e il cambio utensile, con una coerenza quasi del 100% con i risultati reali della verifica del taglio di prova della macchina utensile
|
Articolo
|
unità
|
GMC2060RV
|
GMC2560RV
|
GMC2580RV
|
GMC3060RV
|
|||
|

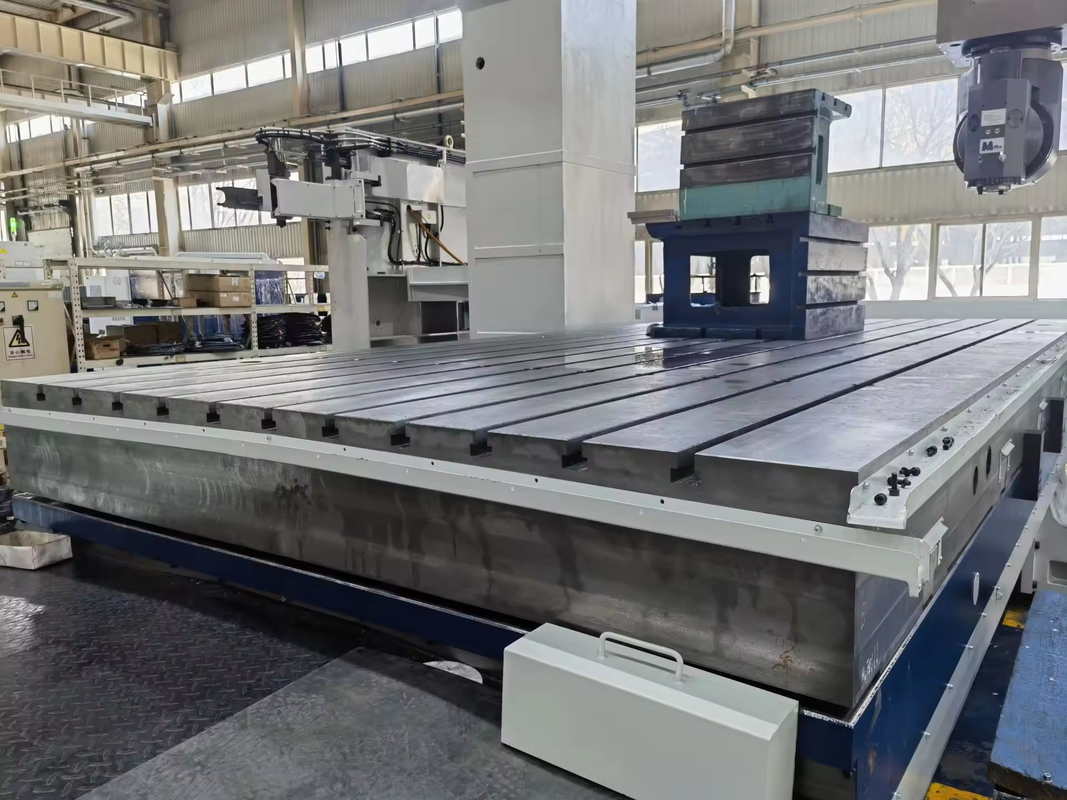

Banco da lavoro
|
Dimensione del banco di lavoro
|
mm
|
2000*6000
|
2500*6000
|
2500*8000
|
3000*6000
|
||
|
Distanza tra due colonne
|
mm
|
2800
|
3300
|
3300
|
3800
|
|||
|
Capacità di carico del banco da lavoro
|
kg
|
23000
|
25000
|
25000
|
30000
|
|||
|
Larghezza della scanalatura a T
|
mm*pz
|
22*11
|
28*11
|
28*11
|
28*15
|
|||
|
Lavorazione
allineare |
Viaggio dell'asse X del banco di lavoro
|
mm
|
6200
|
6200
|
8200
|
6200
|
||
|
Viaggio di diapositiveY
|
mm
|
3000
|
3500
|
3500
|
4000
|
|||
|
Ram viaggio-Z
|
mm
|
1000[1250]
|
1000[1250]
|
1000[1250]
|
1000[1250]
|
|||
|
Distanza dal naso del mandrino al banco di lavoro
|
Massimo
|
mm
|
1400
|
1350
|
1350
|
1350
|
||
|
Minimo
|
mm
|
400[150]
|
350[100]
|
350[100]
|
100
|
|||
|
Mandrino
|
Foro conico(7:24)
|
|
BT50
|
BT50
|
BT50
|
BT50
|
||
|
Gamma di velocità
|
giri/min
|
40-6000
|
40-6000
|
40-6000
|
40-4500
|
|||
|
Coppia in uscita (nominale/30 min)
|
Nm
|
770/924
|
770/924
|
770/924
|
1050/1260
|
|||
|
Potenza motore mandrino (frated/30min)
|
kW
|
22/26.4
|
22/26.4
|
22/26.4
|
30/36
|
|||
|
Dimensioni della sezione del pistone rettangolare
|
mm
|
400*400
|
400*400
|
400*400
|
400*400
|
|||
|
Alimentazione
|
Intervallo di velocità di alimentazione
|
mm/min
|
1-8000
|
1-6000
|
1-6000
|
1-6000
|
||
|
Asse X a movimento rapido
|
m/min
|
12
|
12
|
10
|
10
|
|||
|
Asse Y a movimento rapido
|
m/min
|
15
|
12
|
12
|
12
|
|||
|
Asse Z a movimento rapido
|
m/min
|
12
|
12
|
12
|
12
|
|||
|
Posizionamento
precisione della macchina |
Asse X
|
mm
|
0,04
|
0,04
|
0,045
|
0,04
|
||
|
Asse Y
|
mm
|
0,025
|
0,03
|
0,03
|
0,036
|
|||
|
Asse Z
|
mm
|
0,02[0,022]
|
0,02[0,022]
|
0,02[0,022]
|
0,02[0,022]
|
|||
|
Ripetibilità
precisione |
Asse X
|
mm
|
0,02
|
0,02
|
0,025
|
0,02
|
||
|
Asse Y
|
|
0,012
|
0,014
|
0,014
|
0,018
|
|||
|
Asse Z
|
mm
|
0,008[0,010]
|
0,008[0,010]
|
0,008[0,010]
|
0,01
|
|||
|
Capacità elettrica totale
|
KVA
|
80
|
80
|
80
|
90
|
|||
|
Spazio sul pavimento richiesto dalla macchina (L*W*H) (per riferimento)
|
mm
|
18000*8300*6200[6500]
|
18000*9000*6400[6700]
|
23000*9000*6400[6700]
|
18000*9800*6700
|
|||
Assicurati di ricevere una macchina di alta qualità
- Ogni parte deve essere ispezionata
- Oltre 100 controlli del processo produttivo
- Oltre 200 articoli di ispezione
- Elaborazione del campione di ciascuna macchina
- 72 ore di prova prima della consegna
- Senso della massima qualità, le richieste dei clienti vengono prima di tutto
- Oltre 30 anni di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- Produttore high-tech con capacità di ricerca e progettazione
- Sistema di fornitura stabile e maturo
- Giovani venditori e ingegneri attivi per servizi istantanei (online 24 ore su 24)
- Aggiornamento del meccanismo in base all'ergonomia e alla facile manutenzione
- Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
Benvenuti a farci visita!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica vanta oltre 80 anni di storia nella produzione di macchine utensili. Qui sono nati il primo tornio, il trapano e l'alesatrice. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti relativi alle macchine utensili coprono le automobili, l'aviazione, le nuove energie, le macchine edili, le navi, le valvole delle pompe, i cuscinetti, l'elettronica 3C, gli stampi e altri settori. La nostra missione è fornire alle macchine utensili tecnologia all'avanguardia, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
Q1. Sei un'azienda commerciale o un'azienda manifatturiera?
Siamo un'azienda manifatturiera.
Q2. Quali sono i prodotti principali della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come tornio CNC, fresatrice CNC, centro di lavoro verticale, tornio convenzionale, trapano, trapano radiale e così via.
Q3. Potete fornire macchine personalizzate o SPM (macchine per scopi speciali)?
Sì, forniamo soluzioni Smart CNC per i nostri clienti al fine di aumentare l'efficienza.
Q4: quali sono i termini di garanzia?
Forniremo una sostituzione per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-vendita:Soluzioni personalizzate, pianificazione e design;Servizio one-to-one
Post vendita: servizio online 7 giorni su 24, guida remota all'installazione, collegamento al sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti provenienti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo produttivo sono
effettuati tra stabilimenti con una filiera produttiva completa che è la vostra garanzia più affidabile.
Q7: La vostra azienda può inviare personale tecnico alla nostra azienda e indirizzare i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente. Tutti questi possono essere citati ed elencati nel contratto. Il venditore collaborerà con l'acquirente per occuparsi della preparazione del visto e dell'installazione prima di recarsi all'estero.
Q8: quali sono i Termini di Pagamento?
T/T Pagamento iniziale del 30% al momento dell'ordine, pagamento del saldo del 70% prima della spedizione. lettera di credito irrevocabile a vista
