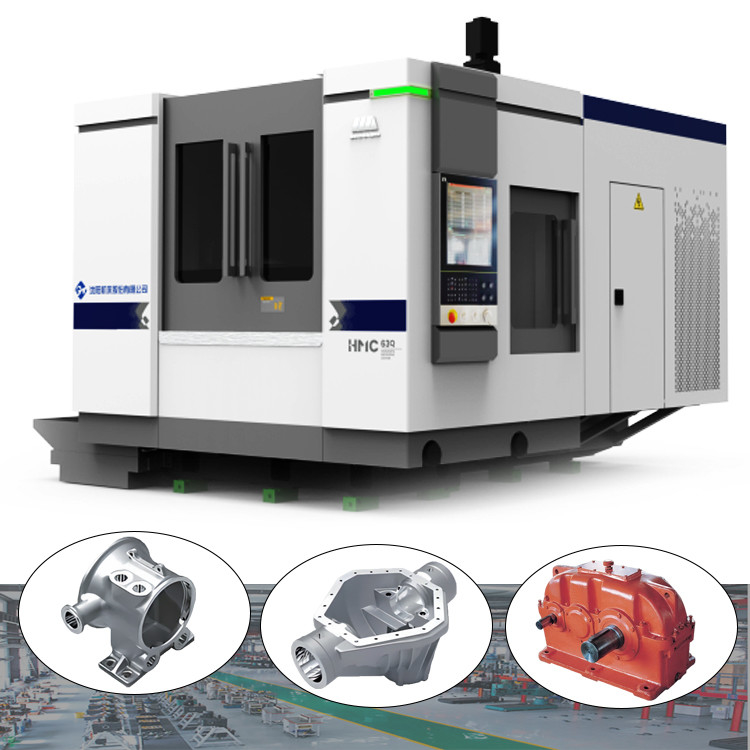

HMC80Q Metallo 3 Assi Centro di lavorazione orizzontale fresatura per la perforazione per la perforazione
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HMC 80Q |
|---|---|---|---|
| CNC oppure no: | cnc | Parola chiave: | Centro di lavorazione orizzontale |
| Velocità massima del mandrino (rpm): | 6000 rpm | Viaggio (asse X): | 1350 |
| Viaggio (asse Z): | 1100 | Viaggio (asse y) (millimetri): | 1100 |
| Diametro di rotazione massimo del pezzo da lavorare: | Φ1350 | ||
| Evidenziare |
Centrale di lavorazione per la fresatura dei metalli a 5 assi,Centrale di lavorazione orizzontale a tappatura noiosa |
||
Descrizione del prodotto
Descrizione del prodotto:
Caratteristiche del prodotto:
1Struttura di elevata stabilità
◆ Letto di fusione integrale a T rovesciato
◆ La base del motore e la colonna dell'asse Y sono fuse insieme
◆ Fusole simmetrica termicamente
Struttura di ottimizzazione degli elementi finiti e della topologia
Legno di fusione integrata ad alta resistenza
La base del motore e la colonna dell'asse Y sono fuse insieme
con una lunghezza massima di 20 mm o più, ma non superiore a 150 mm
Spindle simmetrico termicamente
per la fabbricazione di apparecchiature per la produzione di prodotti della voce 8528

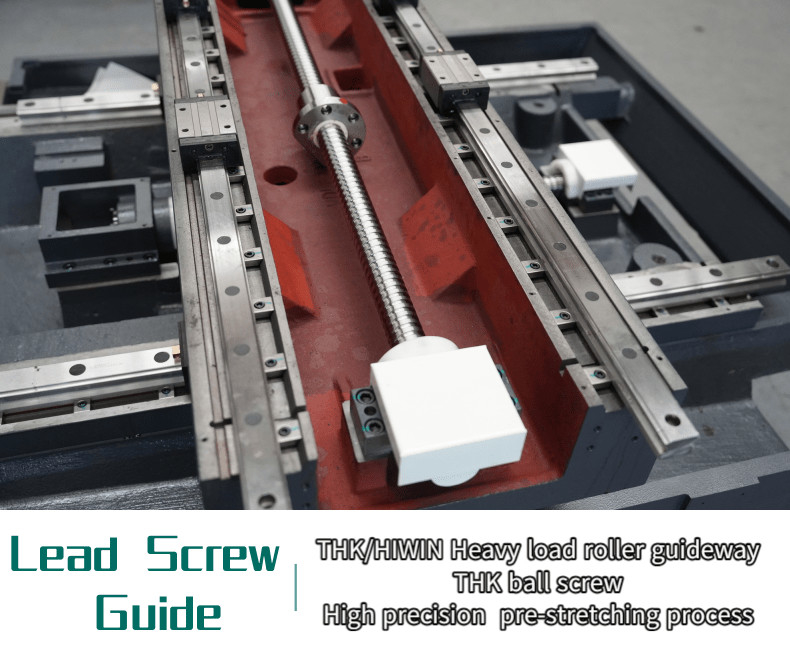

la vite a sfera di precisione, viene adottato un processo di pre-allungamento per ridurre efficacemente l'influenza del riscaldamento della vite durante il lavoro, migliorare la precisione della macchina utensile,maggiore capacità anti-deformazione e conservazione della precisione.

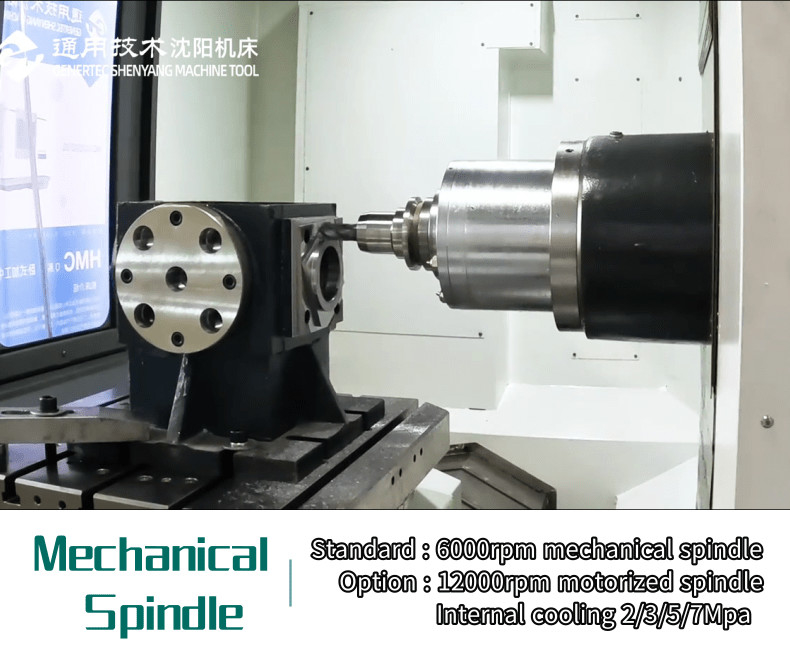

Fuse meccaniche
ottenere dall'elaborazione ad alta velocità al taglio pesante
◆ Disposizione di cuscinetti di larga lunghezza, elevata rigidità
| Articolo | Unità | HMC 80Q |
| Tavolo di lavoro | ||
| Dimensioni del tavolo da lavoro | mm | 800*800 |
| Capacità della tavola da lavoro | kg | 2000 |
| Numero di tavoli da lavoro | pcs | 1(2) |
| Intervallo di lavoro | ||
| Percorso dell'asse X | mm | 1350 |
| Percorso dell'asse Y | mm | 1100 |
| Percorso dell'asse Z | mm | 1100 |

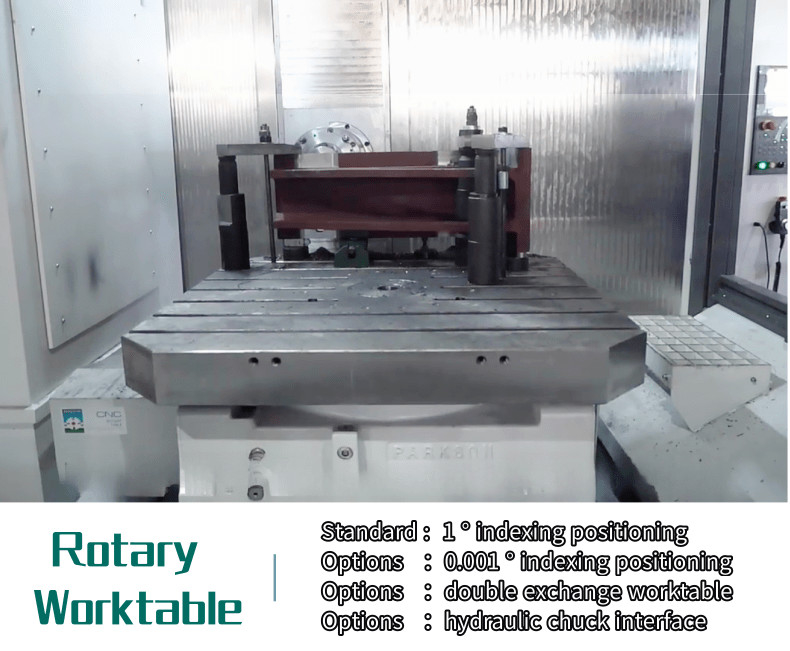

| Indicizzazione dell'asse B | 1° × 360 | |
| Diametro di rotazione massimo del pezzo da lavorare | mm | Φ1350 |
| Distanza dal naso dello spinello al centro del tavolo da lavoro | mm | 1300 Max |
| Distanza dal naso dello spinello al centro del tavolo da lavoro | mm | 200 minuti |
| Distanza tra la superficie della tavola da lavoro e la superficie della tavola da lavoro | mm | 1100 Max |
| Distanza tra la superficie della tavola da lavoro e la superficie della tavola da lavoro | mm | 0 Min |
| Fusoliera | ||
| Conico del mandrino (7: 24) | BT1 commercio | |
| Velocità massima | rpm | 6000 |
| Potenza del motore dello spinello (continua/S2) | kW | 15/18.5 |
| Torsione massima di uscita ((continua/S2) | mm | 433/713 ((15min) |

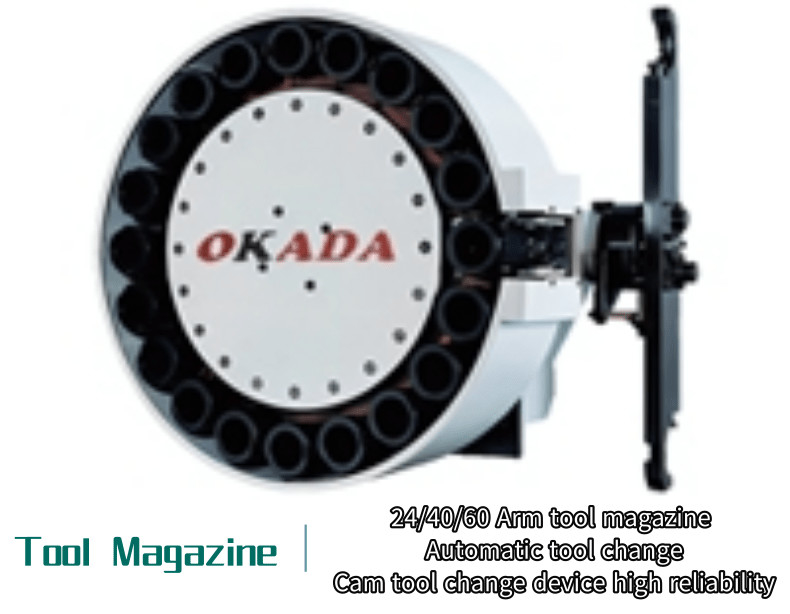

| Rivista di attrezzi | ||
| Capacità del magazzino utensili | PCS | 24 |
| Lunghezza massima dello strumento | - Sì. | 500 |
| Peso massimo dello strumento | kg | 15 |
| Massimo diametro dell'utensile pieno/vuoto | mm | Φ110/Φ220 |
| Tempo di sostituzione dell'utensile (T-T) | s | 4.3 |
| Mangimi | ||
| Velocità massima di alimentazione di taglio ((X/Y/Z) | mm/min | 1-24000 |
| Trasferimento rapido ((X/Y/Z) | M/min | 24 |
| Precisione di posizionamento | ||
| Asse X/Y/Z | mm | 0.01 |
| Asse B ((1° X360) | ️ | 10 |
| Precisione del posizionamento ripetitivo | ||
| Asse X/Y/Z | mm | 0.008 |
| Asse B ((1° × 360) | ️ | 3 |
| Dimensione complessiva ((LxWxH) | mm | 4300*3400*3600 |
| Spazio a pavimento | mm | 5100*5000 |

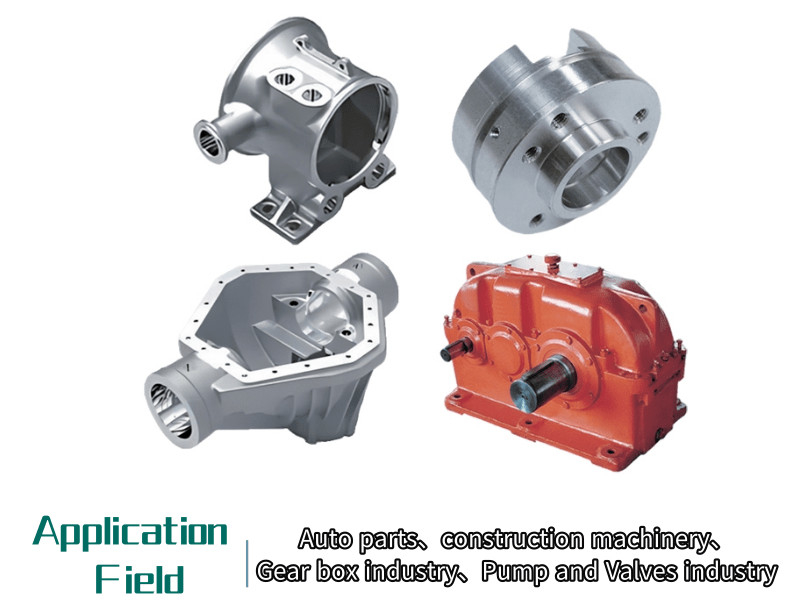

Applicazione industriale:
Campioni di pezzi da lavoro
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
