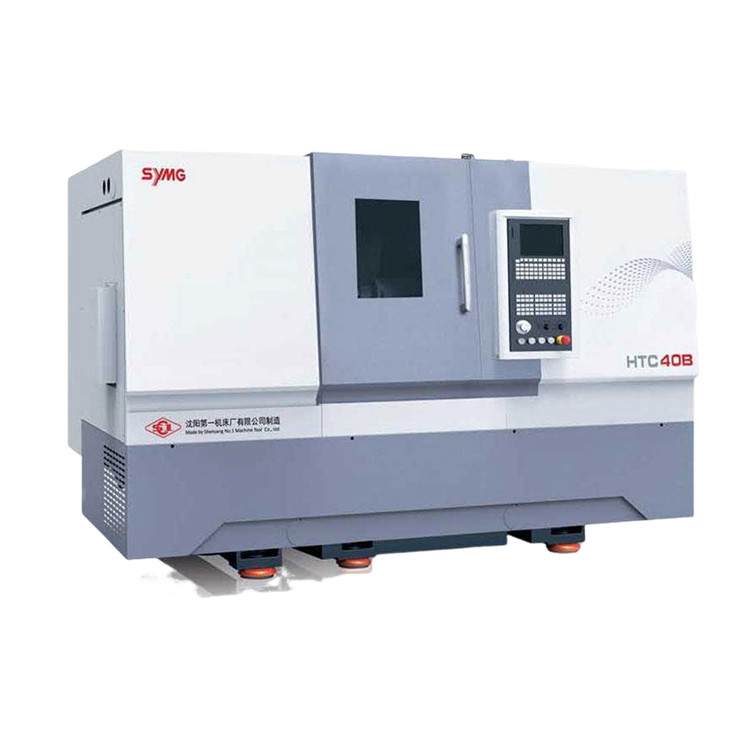

SMTCL CNC Lathe HTC40 Pump Valve Industry Processing 45° Slant Bed CNC Turning Lathe
Marchio:
SMTCL
Numero di modello:
HTC40B1000
Luogo di origine:
Cina
Certificazione:
CE ISO certification
Quantità minima di ordine:
1
Capacità di fornitura:
50 set al mese
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC 40B1000 |
|---|---|---|---|
| CNC oppure no: | CNC | Parola chiave: | Tornio inclinato di CNC del letto |
| Max. Lunghezza girata (mm): | 970 | Velocità massima del mandrino (rpm): | 4 000 giri/h |
| Viaggio (asse X): | 200 | Viaggio (asse Z): | 1050 |
| Diametro di rotazione massimo: | Φ360 | Lunghezza massima di rotazione: | 970 |
| Swing massimo sul letto: | Φ560 | Max swing over slide: | Φ350 |
| Evidenziare |
Torno CNC a 45 gradi,Legno inclinato tornitore CNC,Macchine per tornio CNC a 3 assi |
||
Descrizione del prodotto
Descrizione del prodotto:
Serie HTC 40Bil tornio CNC a letto inclinato è utilizzato principalmente per il taglio di superfici cilindriche interne ed esterne, superfici coniche interne ed esterne con angolo conico arbitrario;superfici interne ed esterne rotanti complesse, e fili cilindrici e conici di parti di tipo albero o di parti di tipo disco, e può essere utilizzato per scanalatura, perforazione, riaming, riaming e lavorazione di foratura.
Caratteristiche del prodotto:
1,Aumentare la coppia del fusibile, aumentare le specifiche del cuscinetto, fornire più potenza e rigidità, A2-8 fusibile
2L'HTC40B adotta un design delle costole ottimizzato a 45° per il letto complessivo, che offre un migliore effetto di rimozione dei chip e una maggiore rigidità.
3Assicurarsi che il fluido di taglio non scorra e che i pezzi di ferro siano più facili da raccogliere.
4La coda dell'HTC40B è dotata di una guida scorrevole integrata, manica telescopica, blocco manuale, buona rigidità.
Dettagli del prodotto:
Spindle integrato ad alta rigidità
Il prodotto aumenta la coppia di torsione del mandrino e migliora le specifiche dei cuscinetti per fornire maggiore potenza e rigidità. Il mandrino A2-8 è in configurazione standard e il mandrino A2-11 è opzionale.

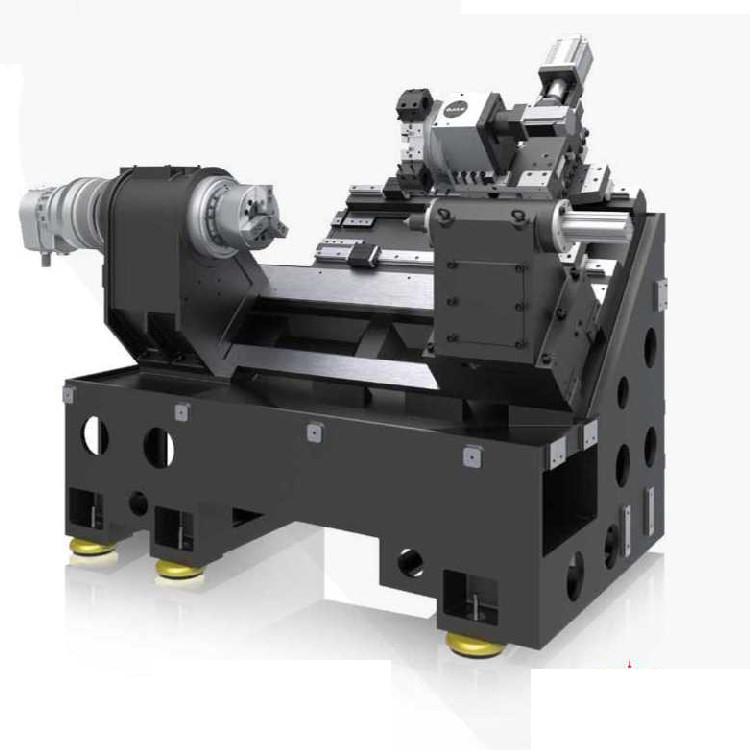

Carrozzeria complessiva della macchina per l'inclinazioneHTC40P adotta un disegno a forma di costola, con un'ottimizzazione complessiva del corpo di 45°, e una migliore stabilità di forza durante il taglio.E' dotato di elevata resistenza e di un buon assorbimento degli urti..
Ferrovia di guida a scarico a scarico Il binario guida adotta completamente il binario guida a scarico indurito per la scarico, la larghezza del binario guida raggiunge 110 mm e la lunghezza del binario guida raggiunge 380 mm, con conseguente maggiore precisione meccanica e maggiore rigidità.

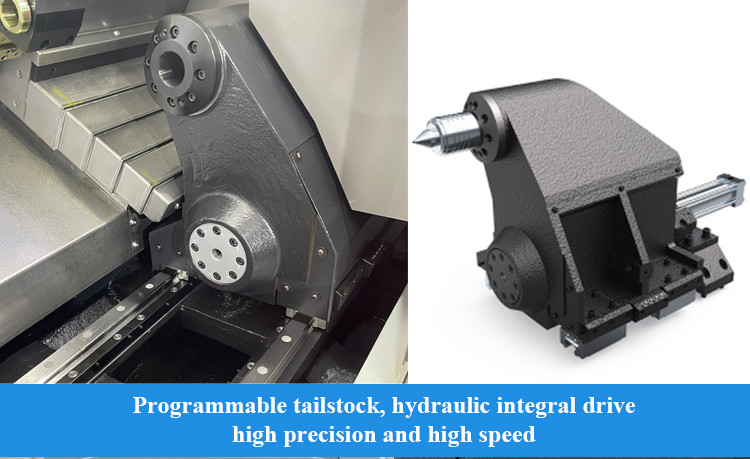

Fusoliera della rotaia
La coda dell'HTC40P è configurata con una rotaia guida scorrevole integrata con il corpo della macchina utensile, il manico telescopico e il blocco manuale, e presenta una buona rigidità.
Servizio utensile
La torretta adotta la modalità di servo-driving idraulico bloccaggio, e il palo utensile è dotato di silenzio, alta velocità, grande coppia e cambiamento rapido utensile.
Alimentazione a 2 assi
L'asse X e l'asse Z adottano un servomotore per la guida e l'accoppiamento diretto con la vite a sfera è realizzato mediante un accoppiamento elastico dell'albero, in modo che gli utenti ottengano una buona precisione di lavorazione e prestazioni di lavorazione stabili.
Parametri del prodotto:
|
Articolo 2
|
Unità
|
HTC40B/500
|
HTC40B/1000
|
|
|
Diametro massimo dell'altalena sopra il letto
|
mm
|
Φ600
|
Φ560
|
|
|
Lunghezza massima di taglio
|
mm
|
500
|
970
|
|
|
Diametro di taglio massimo
|
mm
|
400
|
400
|
|
|
Diametro massimo dell'oscillazione sullo scivolo
|
mm
|
Φ320
|
Φ350
|
|
|
Naso a fusione
|
mm
|
A2-8
|
A2-8
|
|
|
Diametro del foro dello spinello
|
mm
|
Φ80
|
Φ80
|
|
|
Diametro della barra massima
|
mm
|
Φ65
|
Φ65
|
|
|
Intervallo di velocità dello spinello
|
r/min
|
50-3500
|
50-4000
|
|
|
Torsione massima di uscita dello spinello
|
Nm
|
245
|
177
|
|
|
Motore principale
|
KW
|
La nostra vita, 15/11
|
La nostra vita, 15/11
|
|
|
Diametro della spina
|
centimetro
|
10'10'
|
8'
|
|
|
Velocità di movimento veloce sull'asse X
|
m/min
|
30
|
30
|
|
|
Velocità di movimento veloce dell'asse Z
|
m/min
|
30
|
30
|
|
|
Viaggio sull'asse X
|
mm
|
200
|
200
|
|
|
Viaggio sull'asse Z
|
mm
|
550
|
1050
|
|
|
colpo di stomaco
|
mm
|
100
|
100
|
|
|
Fuso di coda conico
|
Altri prodotti
|
5#
|
4#
|
|
|
Modulo standard per il possessore di utensili
|
mm
|
Stazione orizzontale 8
|
Stazione orizzontale 8
|
|
|
Coltello esterno
|
mm
|
25×25
|
25×25
|
|
|
Diametro della barra
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
Capacità di peso (tipo di disco)
|
kg
|
200
|
200
|
|
|
Capacità di peso (parti dell'albero)
|
kg
|
500
|
500
|
|
|
Peso della macchina
|
kg
|
4200
|
4650
|
|
|
Aspetto della macchina utensile
|
Lunghezza × larghezza × altezza
|
2700 × 1900 × 2100
|
3570×1860×1850
|
|
Applicazione industriale:
Campioni di pezzo da lavoro
1- gabbia a sfera esterna, gabbia a sfera interna, albero del rotore, alloggiamento differenziale,
2. albero dei denti, albero a camme, albero del rotore del turbocompressore, mezz'albero,
3. cilindro, canna del pistone, albero trasversale, albero di sterzo.
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Mostra:
FAQ:
D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniamo una sostituzione per le parti che si rivelano difettose per un periodo di 12 mesi, a partire dalla data di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
Punti salienti del prodotto
Descrizione del prodotto: Serie HTC 40Bil tornio CNC a letto inclinato è utilizzato principalmente per il taglio di superfici cilindriche interne ed esterne, superfici coniche interne ed esterne con angolo conico arbitrario;superfici interne ed esterne rotanti complesse, e fili cilindrici e conici ...
