Tornio CNC SMTCL HTC40P per metalli, macchina combinata tornitura e fresatura

Tornio CNC SMTCL HTC40P per metalli, macchina combinata tornitura e fresatura

centro di giro di CNC

Macchine combinate per la fresatura del tornitore di metallo

Torni a letto inclinato per lavori pesanti

Luogo di origine:

CINESE

Marca:

SMTCL

Certificazione:

CE ISO certification

Numero di modello:

HTC 40P1500

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Marca:
SMTCL
Numero di modello:
HTC40P
CNC oppure no:
CNC
Parola chiave:
Torno CNC a letto inclinato per lavori pesanti
Max. Lunghezza girata (mm):
1500
Velocità massima del mandrino (rpm):
3500 r.p.m
Viaggio (asse X):
270
Viaggio (asse Z):
1510
Diametro di rotazione massimo:
Φ500
Lunghezza massima di rotazione:
1500
Swing massimo sul letto:
Φ600
Max swing over slide:
Φ400
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Imballaggi particolari
Il caso di legno, tronco della latta, l'altro imballaggio in condizione di navigare
Tempi di consegna
45-60 giorni
Termini di pagamento
T/T, L/C, Western Union
Capacità di alimentazione
50 set al mese
Descrizione del prodotto

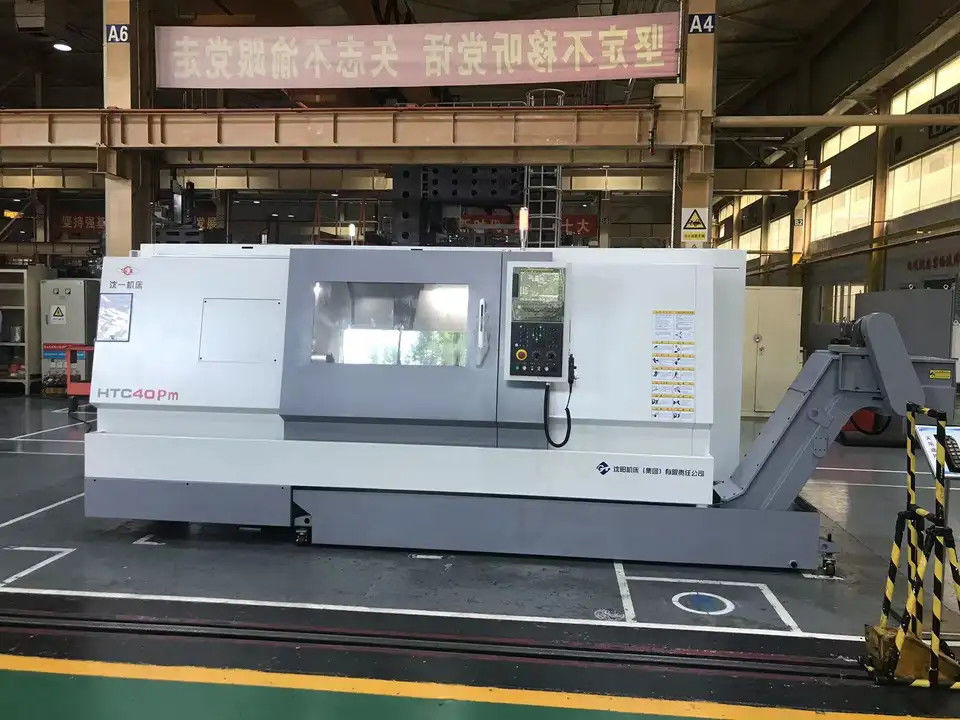

Tornio CNC SMTCL HTC40P per metalli, macchina combinata tornitura e fresatura 0

Descrizione del prodotto:


SMTCL SYMG HTC40P1500 Serie Legno orizzontale inclinato torno CNC
Potenza della rotaia scorrevole aggiornata, "alta", "grande", "accesa", dalla resistenza intrinseca.Il tornio CNC orizzontale HTC 40P è adatto per la lavorazione di tutti i tipi di parti di albero e disco, efficacemente riempiendo le esigenze di elaborazione di football cage, mandrels automobile, motor gear shaft, valve tappet and other parts.

Caratteristiche del prodotto:

1. Aumentare la coppia del fusibile, aumentare le specifiche del cuscinetto per fornire più potenza e rigidità, fusibile standard A2-8, fusibile opzionale A2-11

2. HTC40P adotta 45° design di barra di ottimizzazione del letto complessivo, la forza di taglio è più stabile. Il letto è realizzato in ghisa ad alta densità con alta resistenza e buon assorbimento degli urti

3. Tutte le guide adottano guida scorrevole indurita, la larghezza della rotaia guida raggiunge 110mm, la lunghezza della rotaia guida raggiunge 380mm, portando maggiore longitudine di lavorazione e maggiore rigidità

4. HTC40P sedile posteriore con letto integrato rotaia di guida scorrevole, manico telescopico, blocco manuale, buona rigidità

Dettagli del prodotto:
Spindle integrato ad alta rigidità
Il prodotto aumenta la coppia di torsione del mandrino e migliora le specifiche dei cuscinetti per fornire maggiore potenza e rigidità. Il mandrino A2-8 è in configurazione standard e il mandrino A2-11 è opzionale.
Carrozzeria complessiva della macchina per l'inclinazione
HTC40P adotta un disegno a forma di costola, con un'ottimizzazione complessiva del corpo di 45°, e una migliore stabilità di forza durante il taglio.E' dotato di elevata resistenza e di un buon assorbimento degli urti..
Ferrovia di guida a scarico a scarico
Il binario guida adotta completamente il binario guida a scarico indurito, la larghezza del binario guida raggiunge i 110 mm e la lunghezza del binario guida i 380 mm, con conseguente maggiore precisione e rigidità.
Guida ferroviaria tailstock
La coda dell'HTC40P è configurata con una rotaia guida scorrevole integrata con il corpo della macchina utensile, il manico telescopico e il blocco manuale, e presenta una buona rigidità.
Servo tool post
La torretta adotta la modalità di servo-driving idraulico bloccaggio, e il palo utensile è dotato di silenzio, alta velocità, grande coppia e cambiamento rapido utensile.
2 assi di alimentazione
L'asse X e l'asse Z adottano un servomotore per la guida e l'accoppiamento diretto con la vite a sfera è realizzato mediante un accoppiamento elastico dell'albero, in modo che gli utenti ottengano una buona precisione di lavorazione e prestazioni di lavorazione stabili.
Parametri del prodotto:
Articolo 2
Unità
HTC4P 1000
Specificazioni di lunghezza
mm
1500
Diametro massimo dell'altalena sopra il letto
mm
Φ600
Lunghezza massima di taglio
mm
1500
Diametro di taglio massimo
mm
Φ500
Diametro massimo dell'oscillazione sullo scivolo trasversale
mm
Φ400
Tipo e codice del naso dello spinello
-
A2-8
Diametro del foro dello spinello
mm
Φ80
Massimo diametro di passaggio della barra
mm
Φ66
Fabbricazione
Intervallo di velocità dello spinello
r/min
50-3500
Torsione massima di uscita del mandrino (GSK988TA)
Nm
302
Passi di velocità dello spinello
-
Velocità variabili all'infinito
Potenza di uscita del motore principale ZJY265A-15AM
kW
18.5 (30 minuti)/15 (classificato)
Chuck!
Chuck diametro/tipo
centimetro
8"
X-axis rapid traverse speed (rolling guide rail)
m/min
15
Z-axis rapid traverse speed (rolling guide rail)
m/min
15
Viaggio sull'asse X
mm
270
Viaggio sull'asse Z
mm
1510
Viaggio a manica di coda
mm
100
Conicità della manica della coda
morse
4#
Tipo di post standard
Dimensioni degli attrezzi

Posizione orizzontale 12
Strumento di tornitura cilindrica.
mm
25 per 25.
Boring tool bar diameter
mm
Φ40/Φ32/Φ25/Φ20
Whether cutter head is able to select cutter handily (Se il taglia testa è in grado di selezionare il taglia mano a mano)
-
- Sì, sì.
Capacità massima di carico
Fabbricazione a partire da pezzi di plastica
kg
200
Fabbricazione a partire da pezzi di ferro o di acciaio
kg
500
Peso della macchina
kg
6000
Dimensione complessiva (LXWXH)
mm
4100X2050X1960

Applicazione industriale:

Campioni di pezzi da lavoro

1Cage a sfere esterne, cage a sfere interne, albero del rotore, alloggiamento differenziale,
2Albero dei denti, albero dei cammi, albero del rotore del turbocompressore, albero a metà,
3Plate roller, piston rod, cross shaft, steering shaft.

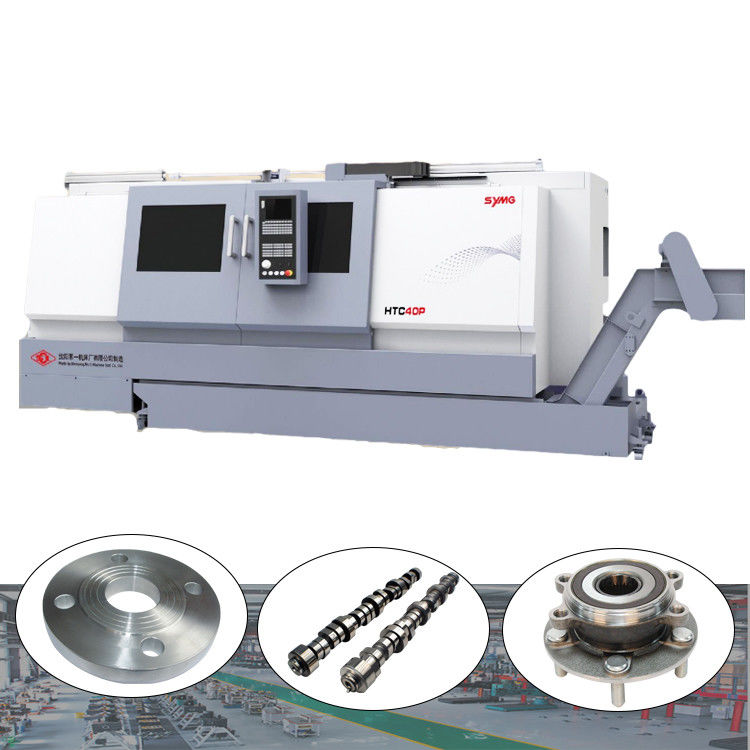

Tornio CNC SMTCL HTC40P per metalli, macchina combinata tornitura e fresatura 1

Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità

1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Tornio CNC SMTCL HTC40P per metalli, macchina combinata tornitura e fresatura 2
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:

Tornio CNC SMTCL HTC40P per metalli, macchina combinata tornitura e fresatura 3

Mostra:

Tornio CNC SMTCL HTC40P per metalli, macchina combinata tornitura e fresatura 4

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
