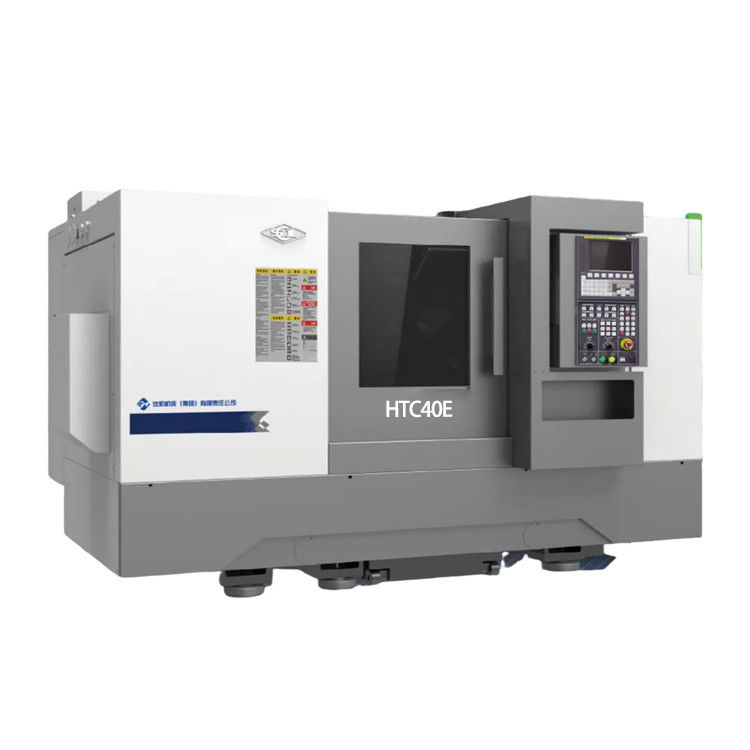

Tornio CNC a letto inclinato in metallo SMTCL Tornio CNC HTC40E

Tornio CNC a letto inclinato in metallo SMTCL Tornio CNC HTC40E

Macchina inclinata del tornio di CNC del letto

Legno inclinato del tornio CNC metallico

GSK CNC Turning Machine

Luogo di origine:

CINESE

Marca:

SMTCL

Certificazione:

CE ISO certification

Numero di modello:

HTC 40E300

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Marca:
SMTCL
Numero di modello:
HTC40E
Sistema di controllo CNC:
GSK
CNC oppure no:
CNC
Parola chiave:
Macchina CNC per tornitore a letto inclinato
Max. Lunghezza girata (mm):
300
Velocità massima del mandrino (rpm):
4500 r.p.m
Viaggio (asse X):
200
Viaggio (asse Z):
320
Diametro di rotazione massimo:
Φ360
Lunghezza massima di rotazione:
300
Swing massimo sul letto:
Φ500
Max swing over slide:
Φ320
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Imballaggi particolari
Il caso di legno, tronco della latta, l'altro imballaggio in condizione di navigare
Tempi di consegna
45-60 giorni
Termini di pagamento
T/T, L/C, Western Union
Capacità di alimentazione
50 set al mese
Descrizione del prodotto

Tornio CNC a letto inclinato in metallo SMTCL Tornio CNC HTC40E 0

Descrizione del prodotto:

SMTCL SYMG HTC40E Series 30 Degree Slant Bed CNC Lathe

Alto rapporto costo-prestazioni.Integral high rigidity spindle, integral inclined bed, hardened sliding guide rail, guide rail tail seat.HTC 40E horizontal CNC lathe is suitable for processing all kinds of shaft and disk parts (Latto CNC orizzontale HTC 40E) è adatto per la lavorazione di tutti i tipi di parti di alberi e dischi, efficacemente riempiendo le esigenze di elaborazione di football cage, mandrels automobile, motor gear shaft, valve tappet and other parts.

Caratteristiche del prodotto:

1La rigidità è aumentata del 50% attraverso un allargamento del cuscinetto, un aumento della durata dello spinello, un accorciamento dell'overhang della puleggia della cintura e una nuova struttura di coda.


2La macchina utensile adotta un design modularizato per un miglioramento della stabilità complessiva, e riduce il tasso di malfunzionamento del 55% rispetto all'ultima generazione di prodotti.

3Un disegno orientato verso il basso perdita riduce i tassi di perdita come il taglio, il prodotto di olio e il consumo di elettricità dell'11%.
Dettagli del prodotto:
Spindle a manica completa.
The product features single-spindle headstock, adopts overallspindle unit, reduces power lossof mechanical transmission, andfeatures fast and stable startup, low temperature rise, low temperature rise, low temperature rise, low temperature rise, low temperature rise, and low power lossof mechanical transmission.Deformazione termica ridotta e alta precisione.
Overall tilting machine tool bed HTC40E adopts integral bed of 30° angle of obliquity,so that force bearing ismore stable during cuttingoperation. Bed materialadopts high density castiron, che è un materiale di alta densità.e features highstrength e good shockabsorption.
Servo tool postIl prodotto adotta servomotor driving for indexing, features high accuracy andhigh reliability ed è able tomeet the requirements onhigh performance and fasttool change.
Guida ferroviaria tailstock
HTC40E tailstock è configuredwith sliding guide railintegrated with machine toolbed, telescoping sleeve andmanual locking and featuresgood rigidity.
2 assi di alimentazioneL'asse X e Z adottano un servomotore per la guida, il collegamento diretto con le viti a sfera realizzate attraverso il collegamento elastico dello scalo, la guida ferroviaria di due assi adotta una rotazione guida,Così che la precisione di lavorazioneLa velocità di attraversamento e l'efficienza di produzione sono state sostanzialmente migliorate.
Incoder a fusione integrata.Lo speciale codificatore a fusione ha cancellato il meccanismo di guida della cinghia sincrona, il cui tasso di malfunzionamento è stato efficacemente ridotto.
 Parametri del prodotto:
Articolo 2
Unità
HTC40E.
Specificazioni di lunghezza
mm
300
Diametro massimo dell'altalena sopra il letto
mm
Φ500
Lunghezza massima di taglio
mm
300
Diametro di taglio massimo
mm
Φ360
Diametro massimo dell'oscillazione sullo scivolo trasversale
mm
Φ320
Tipo e codice del naso dello spinello
-
A2-6
Diametro del foro dello spinello
mm
Φ65
Massimo diametro di passaggio della barra
mm
Φ50
Fabbricazione
Intervallo di velocità dello spinello
r/min
50-4500.
Torsione massima di uscita dello mandrino
Nm
177
30 minuti / continuous
kW
15/11
Chuck!
Chuck diametro/tipo
centimetro
8"
X-axis rapid traverse speed (rolling guide rail)
m/min
30
Z-axis rapid traverse speed (rolling guide rail)
m/min
30
Viaggio sull'asse X
mm
200
Viaggio sull'asse Z
mm
320
Tipo di post standard
Dimensioni degli attrezzi

Orizzontale otto posizioni.
Strumento di tornitura cilindrica.
mm
25 per 25.
Boring tool bar diameter
mm
Φ40/Φ32/Φ25/Φ20
Whether cutter head is able to select cutter handily (Se il taglia testa è in grado di selezionare il taglia mano a mano)
-
- Sì, sì.
Capacità massima di carico
Fabbricazione a partire da pezzi di plastica
kg
200
Peso della macchina
kg
3400
Dimensione complessiva (L*W*H)
mm
2400 per 1900 per 1850.

Applicazione industriale:

Campioni di pezzi da lavoro

1Cage a sfere esterne, cage a sfere interne, albero del rotore, alloggiamento differenziale,
2Albero dei denti, albero dei cammi, albero del rotore del turbocompressore, albero a metà,
3Plate roller, piston rod, cross shaft, steering shaft.

Tornio CNC a letto inclinato in metallo SMTCL Tornio CNC HTC40E 1

Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:

◆ Senso della qualità, le richieste dei clienti vengono prima di tutto

◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993

◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione

◆ Sistema di approvvigionamento stabile e maturo

◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)

◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione

◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Tornio CNC a letto inclinato in metallo SMTCL Tornio CNC HTC40E 2
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:

Tornio CNC a letto inclinato in metallo SMTCL Tornio CNC HTC40E 3

Mostra:

Tornio CNC a letto inclinato in metallo SMTCL Tornio CNC HTC40E 4
