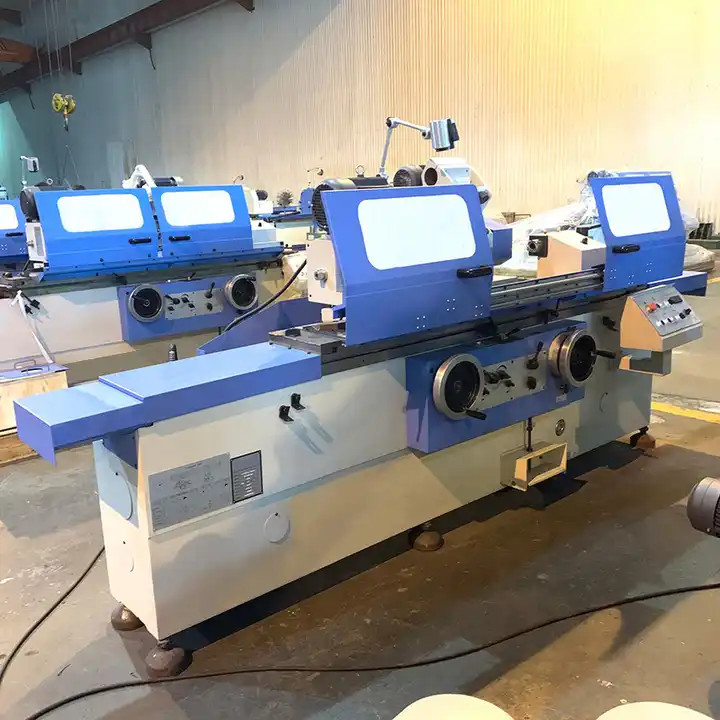

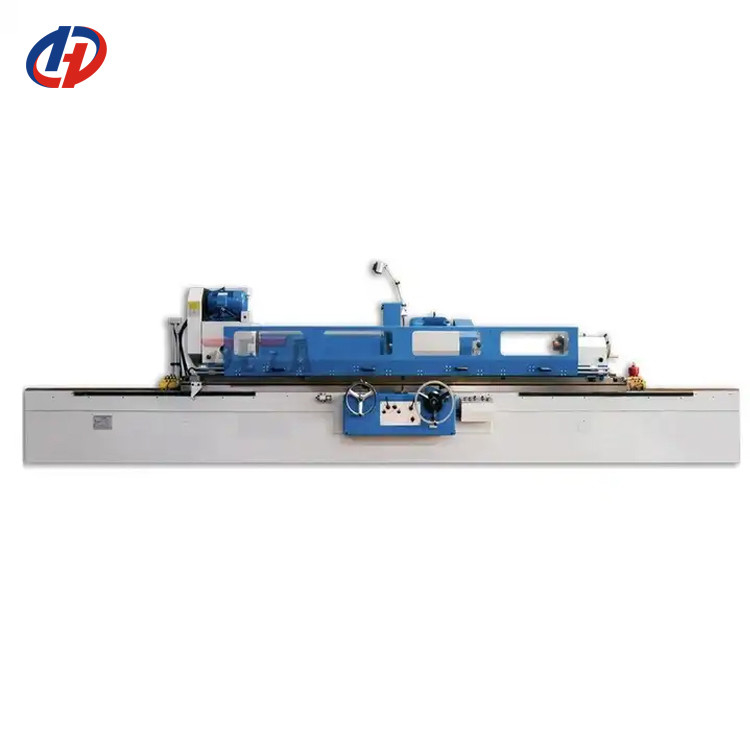

M1463 Macchina di rettifica cilindrica pesante
Dettagli del prodotto
| Lunghezza massima del terreno (O.D.): | 2000、3000、4000、 5000 mm | Altezza centrale: | 370mm |
|---|---|---|---|
| Dia. terra.: | 30 ~ 630 mm | Dia. terra.: | 30~250 mm |
| Lunghezza massima del terreno (I.D.): | 320 mm | Peso massimo del pezzo da lavorare: | 3000 kg |
| Rotondità: | 3μm | Distribuzione: | 8 ((2000、3000) 12 ((4000、5000) |
| Roverezza: | Ra0,32 μm | ||
| Evidenziare |
Macchine per la rettifica a cilindro CNC,Smaltimento cilindrico |
||
Descrizione del prodotto
Descrizione del prodotto:
La serie è dotata di utensili di rettifica interni basati su ordinarie macchine di rettifica esterne,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mmIl telaio della testa adotta un convertitore di frequenza per realizzare la regolazione della velocità senza passaggio,con una lunghezza di 20 mm o più, ma non superiore a 30 mm,.
Caratteristiche del prodotto:

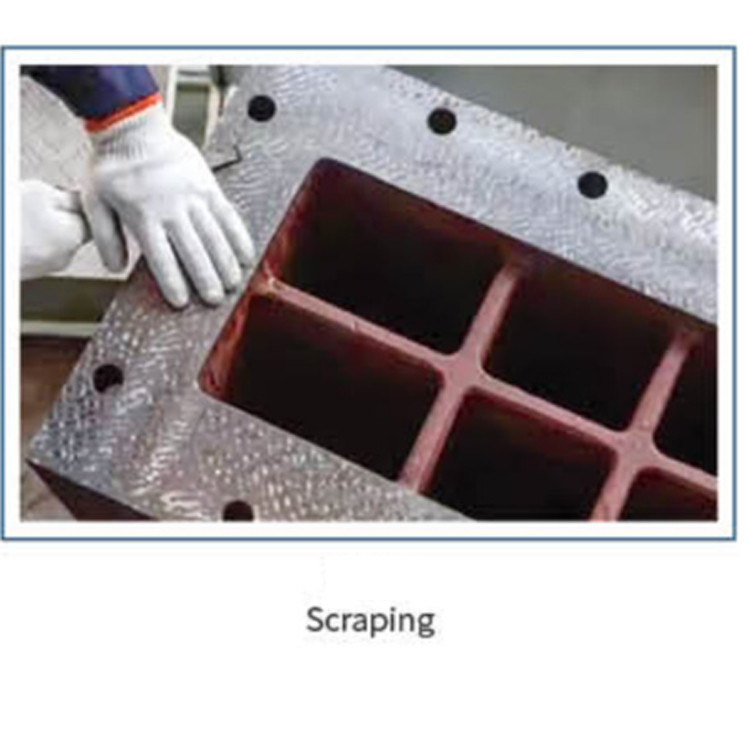

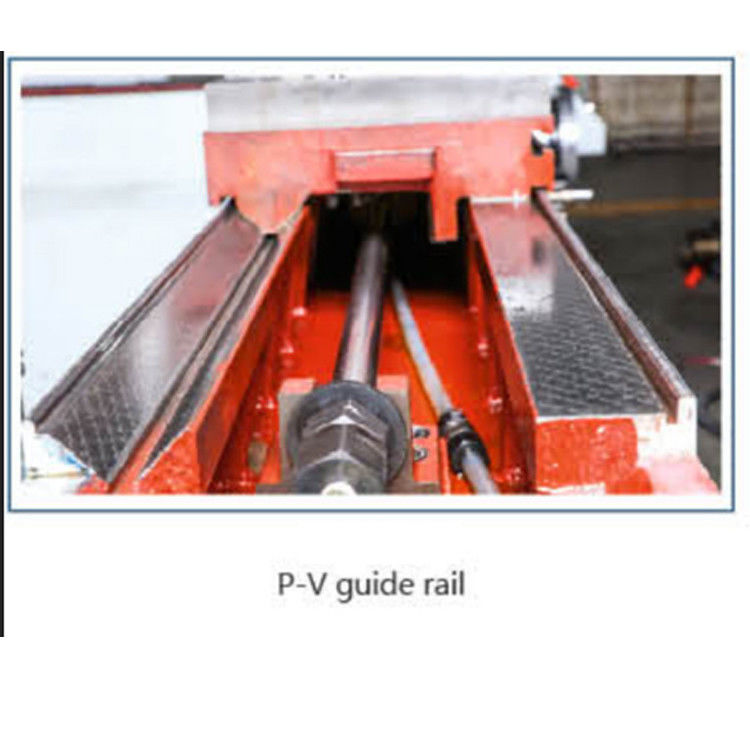

1"Il binario di guida sinistro e destro adotta una struttura P-V, che viene raschiata manualmente ad alta precisione, in modo che l'intero sistema di prodotti abbia un'elevata precisione e una elevata stabilità.
|
Descrizione
|
unità
|
M1463
|
|||
|
Lunghezza massima del terreno (O.D.)
|
mm
|
2000,3000,4000,5000
|
|||
|
Altezza centrale
|
mm
|
370
|
|||
|
Dia. terra.
|
mm
|
30 ~ 630
|
|||
|
Dia. terra.
|
mm
|
30 ~ 250
|
|||
|
Lunghezza massima del terreno (I.D.)
|
mm
|
320
|
|||
|
Peso massimo del pezzo di lavoro
|
kg
|
3000
|
|||
|
Capo di lavoro
|
|||||
|
Angolo di rotazione
|
°
|
+90°
|
|||
|
Conico centrale (MT)
|
MT
|
80#
|
|||
|
Velocità del mandrino /Stepless
|
r/min
|
50HZ:14~140
|
|||
|
Testa di ruota
|
|||||
|
Dimensione massima della ruota ((ODxWxID)
|
mm
|
600 × 75 × 305
|
|||
|
velocità periferica della ruota
|
m/s
|
35
|
|||
|
Alimentazione manuale per riv.
|
mm
|
4 grossi: 0 boni:5
|
|||
|
Alimentazione manuale per.gra
|
mm
|
0,02 fine: 0.0025
|
|||
|

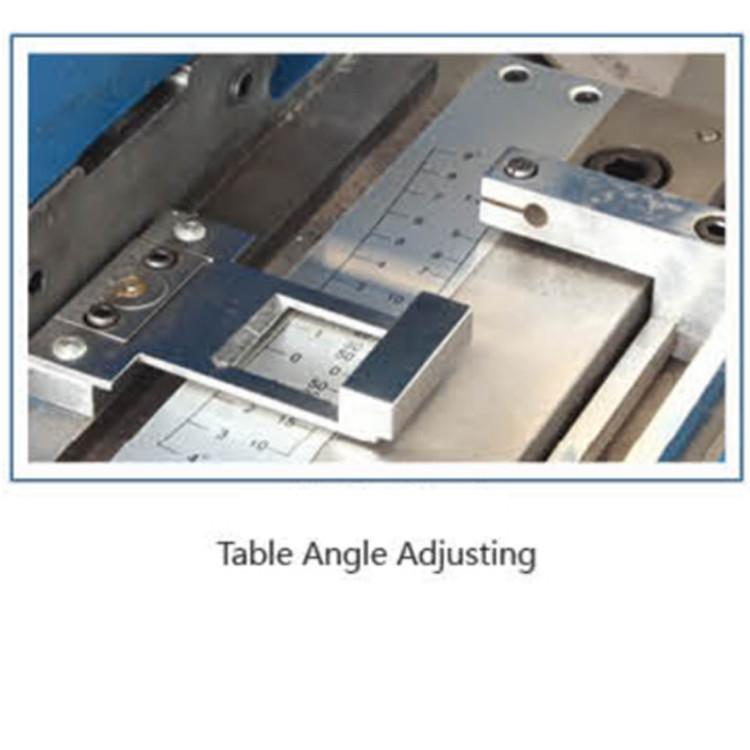

Tabella
|
|||||
|
|
A direzione del gallo
|
°
|
2° ((2000)
1°(3000,4000,5000)
|
||
|
In senso antiorario
|
°
|
4° (2000) 3° ((3000)
2° ((4000) 1,5° ((5000)
|
|||
|
Intervallo di velocità longitudinale del tavolo
|
m/min
|
0.1~2.5
|
|||
|

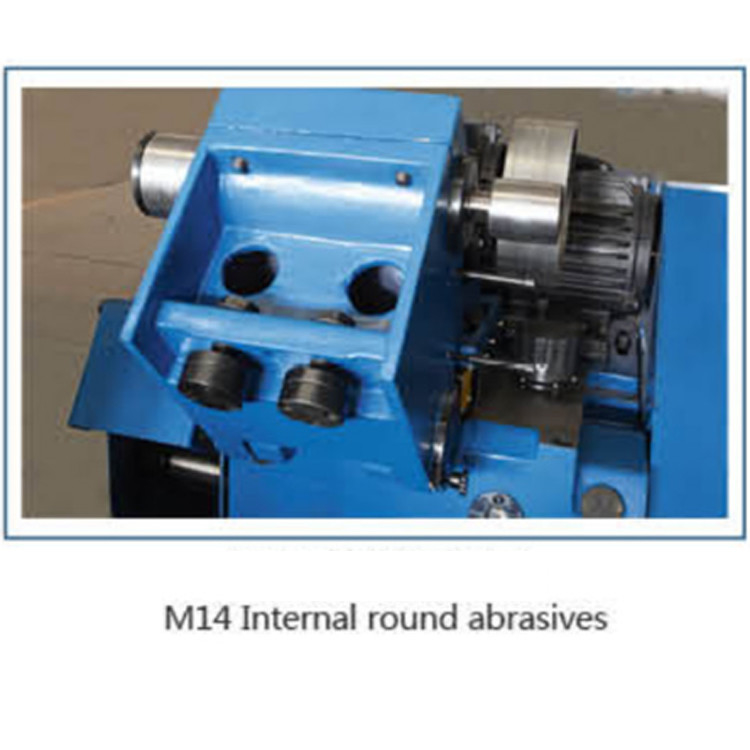

Dispositivo interno di rettifica
|
|||||
|
Velocità del mandrino
|
r/min
|
10000
|
|||
|
|
|
massimo 175×32×32
|
|||
|
min 30×25×10
|
|||||
|
Fabbricazione
|
|
|
|||
|
Nastro centrale (MT)
|
MT
|
80#
|
|||
|
Viaggi di piume
|
mm
|
70
|
|||
|
Motore
|
|||||
|
Potenza del motore della testa di ruota
|
Kw
|
7/11
|
|||
|
Smallatura interna
|
Kw
|
1.5
|
|||
|
Potenza del motore della testa di lavoro
|
Kw
|
15
|
|||
|
Precisione di lavorazione
|
|||||
|
Rondità
|
μm
|
3
|
|||
|
Distribuzione
|
μm
|
8(2000,3000)
12 ((4000,5000)
|
|||
|
Roverezza
|
μm
|
Ra0.32
|
|||
|
Macchine
|
|||||
|
Peso lordo
|
t
|
18 ((2000) 22 (3000)
23 ((4000) 26 ((5000)
|
|||
|
|
|
720×240×226 (2000)
|
|||
|
1270×240×226 (5000)
|
|||||
Applicazione industriale:
Il nostro servizio:
1. Assemblare e debug prima della consegna
2Rispondete entro 24 ore e procedete a risolvere il problema.
3. 1 anno di servizio di riparazione gratuito (solo senza danni umani).
4Soluzione globale di magazzinaggio fornita
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
