Luogo di origine:
Cina
Marca:
HD
Certificazione:
CE ISO certification
Numero di modello:
MW1420
Video
Video
Video
Video

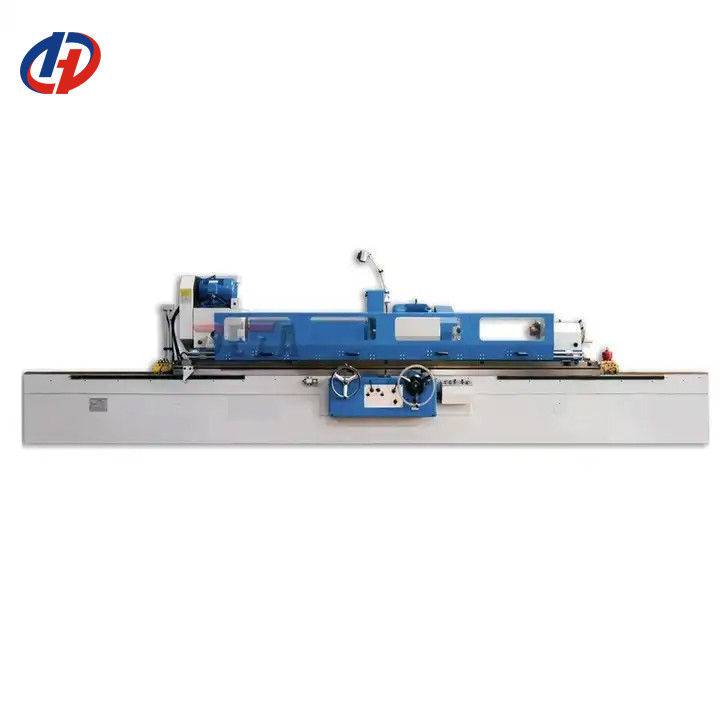

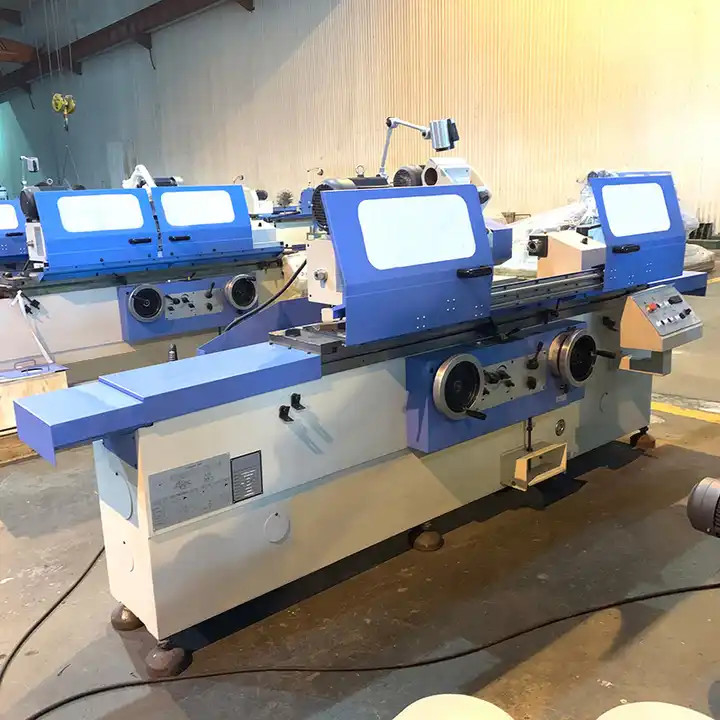

Descrizione del prodotto:
La serie è dotata di utensili di rettifica interni basati su ordinarie macchine di rettifica esterne,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mmIl telaio della testa adotta un convertitore di frequenza per realizzare la regolazione della velocità senza passaggio,con una lunghezza di 20 mm o più, ma non superiore a 30 mm,.
Caratteristiche del prodotto:

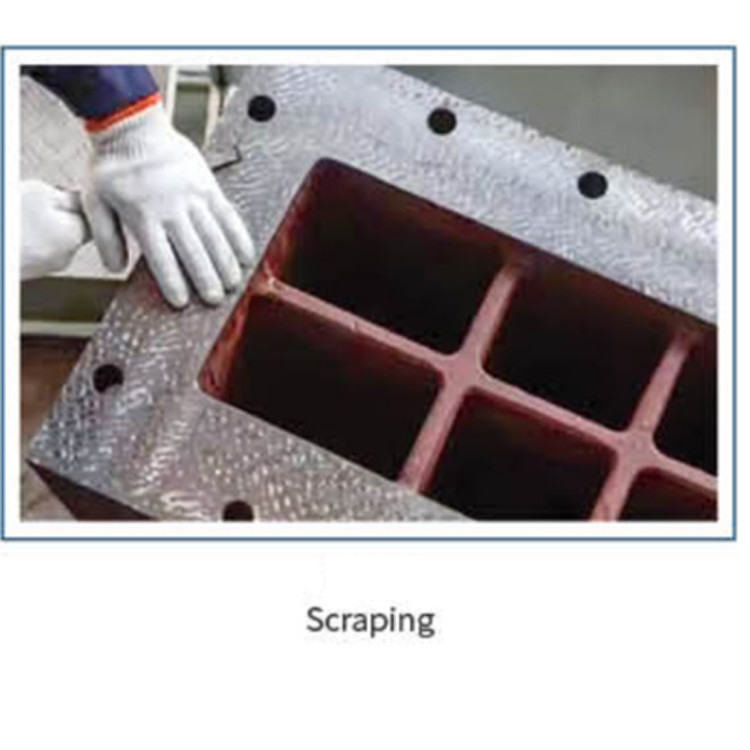

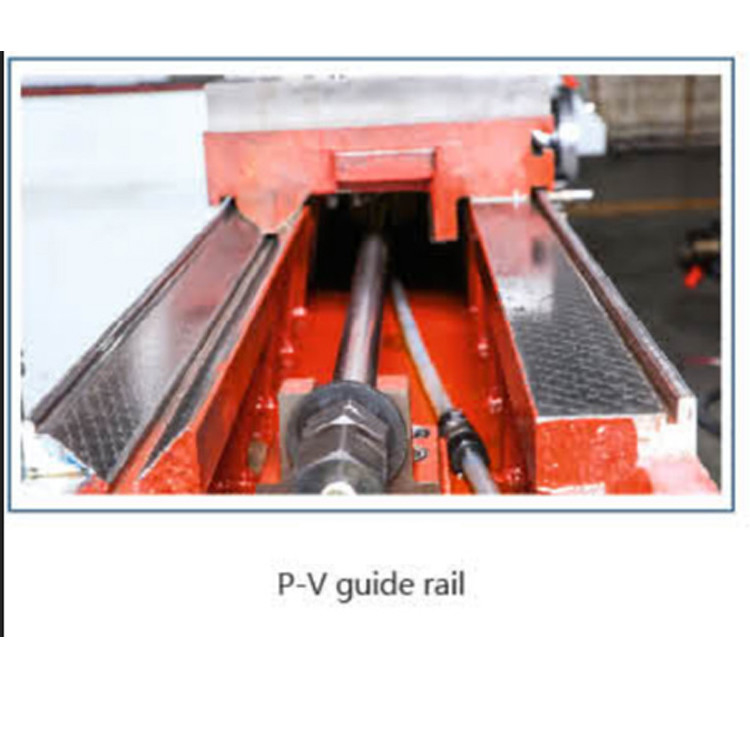

1"Il binario di guida sinistro e destro adotta una struttura P-V, che viene raschiata manualmente ad alta precisione, in modo che l'intero sistema di prodotti abbia un'elevata precisione e una elevata stabilità.
|
Descrizione
|
unità
|
MW1420
|
|||
|
Lunghezza massima del terreno (O.D.)
|
mm
|
500,750
|
|||
|
Altezza centrale
|
mm
|
135
|
|||
|
Dia. terra.
|
mm
|
8~200
|
|||
|
Dia. terra.
|
mm
|
25 ~ 100
|
|||
|
Lunghezza massima del terreno (I.D.)
|
mm
|
125
|
|||
|
Peso massimo del pezzo di lavoro
|
kg
|
100
|
|||
|
Capo di lavoro
|
|||||
|
Angolo di rotazione
|
°
|
+90°
|
|||
|
Conico centrale (MT)
|
MT
|
4
|
|||
|
Velocità del mandrino /Stepless
|
r/min
|
50HZ:26~260
|
|||
|
Testa di ruota
|
|||||
|
Dimensione massima della ruota ((ODxWxID)
|
mm
|
400×50×203
|
|||
|
velocità periferica della ruota
|
m/s
|
35
|
|||
|
Alimentazione manuale per riv.
|
mm
|
in bruto: 2 fine: 0.5
|
|||
|
Alimentazione manuale per.gra
|
mm
|
0,01 fine: 0.0025
|
|||
|

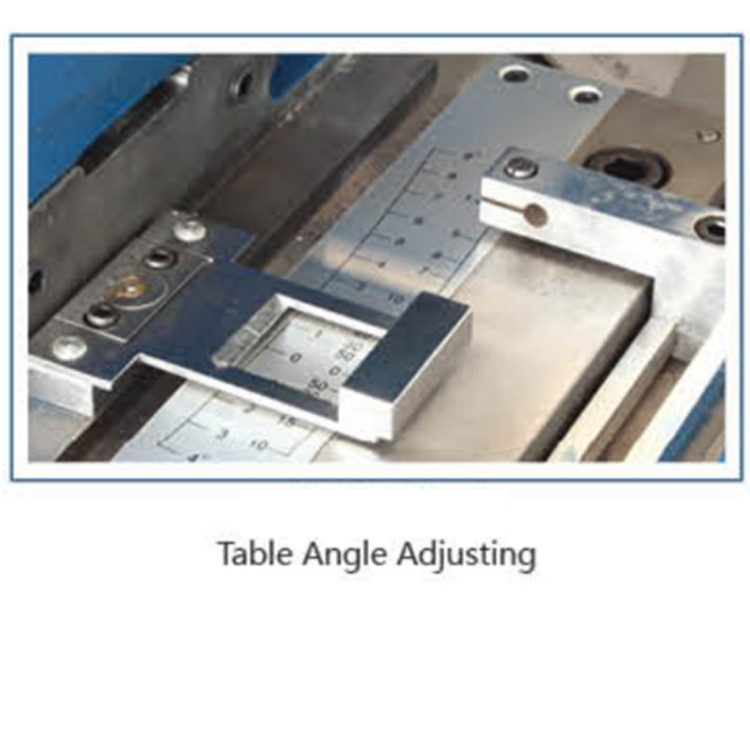

Tabella
|
|||||
|
|
A direzione del gallo
|
°
|
3°
|
||
|
In senso antiorario
|
°
|
9° (500) 8° ((750)
|
|||
|
Intervallo di velocità longitudinale del tavolo
|
m/min
|
0.1~4
|
|||
|

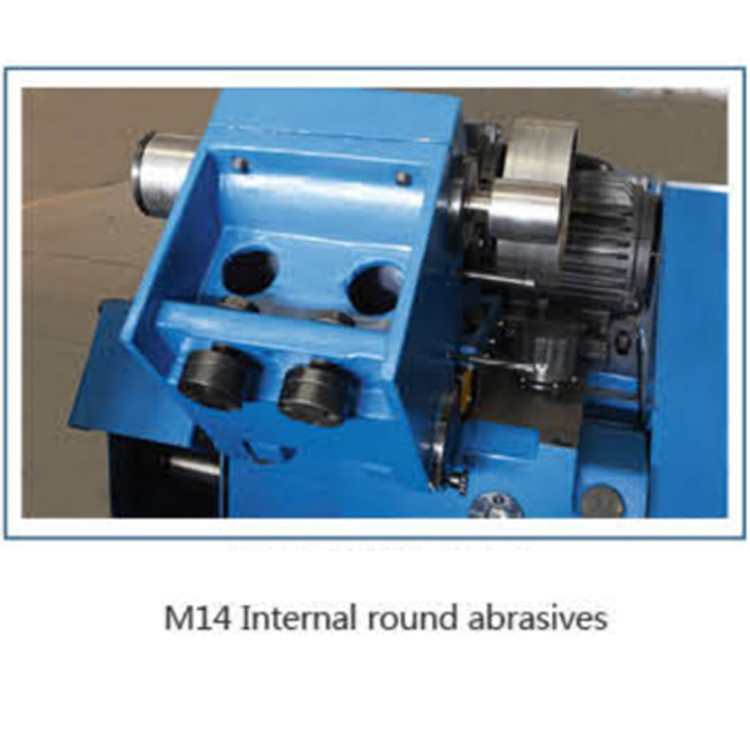

Dispositivo interno di rettifica
|
|||||
|
Velocità del mandrino
|
r/min
|
10000
|
|||
|
|
|
massimo 50×25×13
|
|||
|
min 17×20×6
|
|||||
|
Fabbricazione
|
|
|
|||
|
Nastro centrale (MT)
|
MT
|
4
|
|||
|
Viaggi di piume
|
mm
|
30
|
|||
|
Motore
|
|||||
|
Potenza del motore della testa di ruota
|
Kw
|
4
|
|||
|
Smallatura interna
|
Kw
|
1.1
|
|||
|
Potenza del motore della testa di lavoro
|
Kw
|
1.1
|
|||
|
Precisione di lavorazione
|
|||||
|
Rondità
|
μm
|
2
|
|||
|
Distribuzione
|
μm
|
5 ((500) 8 ((750)
|
|||
|
Roverezza
|
μm
|
Ra0.2
|
|||
|
Macchine
|
|||||
|
Peso lordo
|
t
|
4.1 ((500) 4.3 (750)
|
|||
|
|
|
235×203×205 (500)
|
|||
|
275×203×205 (750)
|
|||||
Applicazione industriale:
Il nostro servizio:
1. Assemblare e debug prima della consegna
