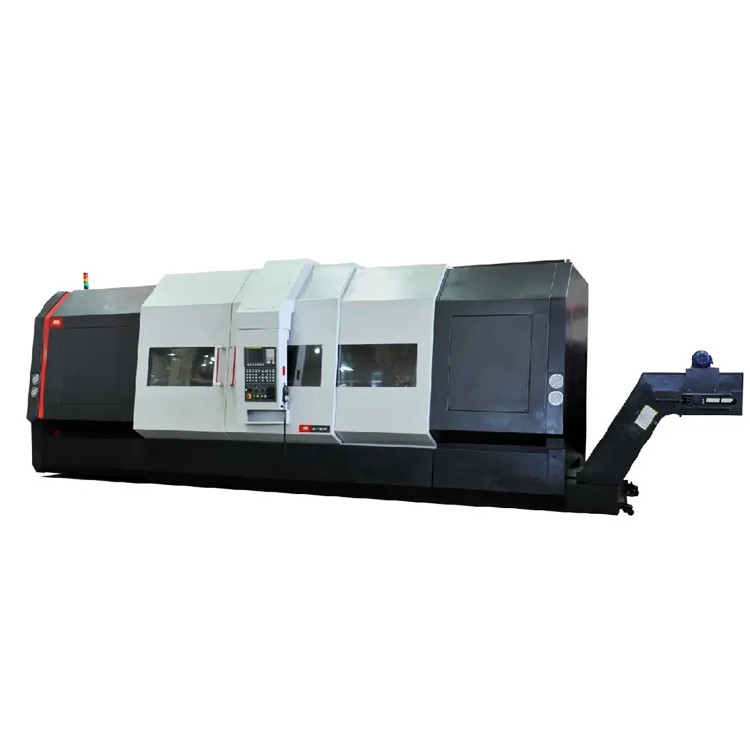

Centrale di tornitura CNC a letto inclinato per metallo HTC63n Fanuc Tornibile CNC orizzontale ad uso pesante
Marchio:
SMTCL
Numero di modello:
HTC 63n
Luogo di origine:
Cina
Certificazione:
CE ISO certification
Quantità minima di ordine:
1
Capacità di fornitura:
50 insiemi al mese
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC 63n |
|---|---|---|---|
| Sistema di controllo CNC: | GSK/FANUC/SIEMENS | CNC oppure no: | CNC |
| Parola chiave: | Girare al centro, rotolo CNC a letto inclinato | Applicazione: | Lavorazione dei metalli multiuso |
| Max. oscillare sul letto: | Φ820 | Diametro tagliente massimo: | Φ3000 |
| Massimo. lunghezza di taglio: | 1000/1500/2000/3000 | Diametro di foro del fuso: | Φ100 |
| Evidenziare |
HTC63n Torno a letto inclinato orizzontale,Centrale di tornitura metallica CNC a letto inclinato,Macchine a tornio CNC orizzontali ad impiego pesante |
||
Descrizione del prodotto
Descrizione del prodotto:
Leggio inclinato tornio CNC HTC63n Serie centro di tornitura Full Funzione tornio CNC
Il tornio CNC orizzontale della serie HTC63n può essere selezionato con letto inclinabile integrale a 45°, fusione mediante processo di sabbia di resina, disposizione interna ragionevole delle costole, ampia superficie di guida, elevata rigidità complessiva del letto,con una buona resistenza alla torsione, vantaggi di rimozione liscia di schegge
Caratteristiche del prodotto:
A:Alta rigidità

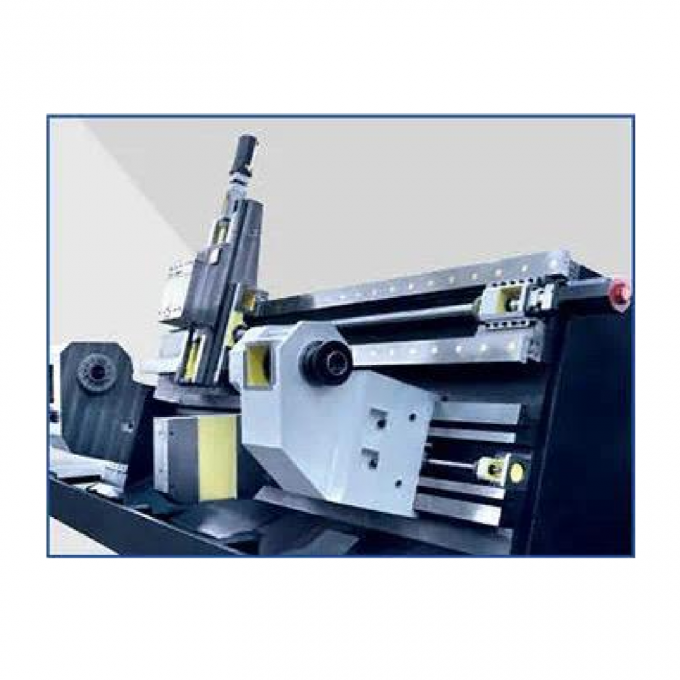

Adotta un letto inclinabile integrale ad alta rigidità a 45° e 75° e tutte le fusioni sono ottimizzate da elementi finiti
Il metodo, che elimina efficacemente le vibrazioni durante il funzionamento e il taglio della macchina, migliora l'affidabilità ed è facile da
mantenere, consentendo ai clienti di ottenere una qualità di lavorazione durevole e stabile.
Il metodo, che elimina efficacemente le vibrazioni durante il funzionamento e il taglio della macchina, migliora l'affidabilità ed è facile da
mantenere, consentendo ai clienti di ottenere una qualità di lavorazione durevole e stabile.
B:alta precisione
Tutte le parti della macchina utensile adottano parti di macinazione di precisione di produttori noti in patria e all'estero.La progettazione strutturale avanzata e le misure di processo perfette rendono il layout complessivo compatto, armoniosa e buona rigidità, garantendo che la macchina utensile abbia un'elevata precisione di lavorazione e una conservazione della precisione a lungo termine.
C: piacevole

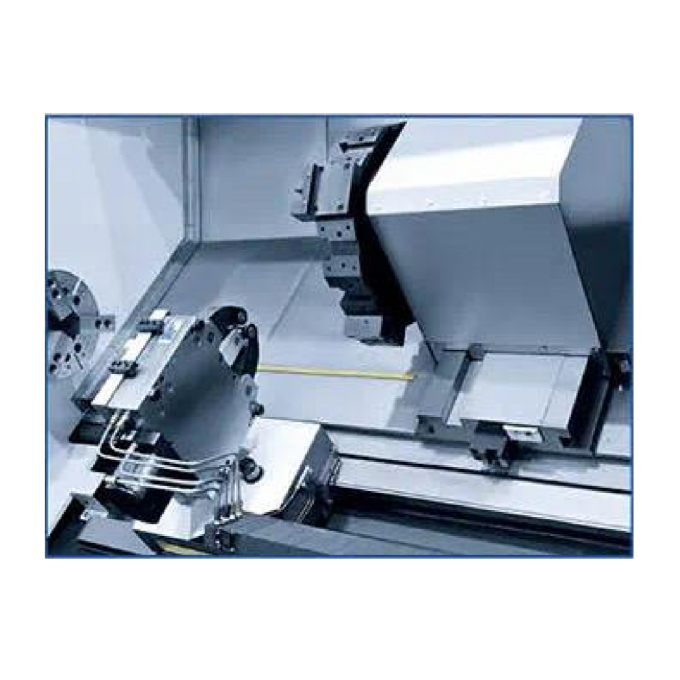

utensile per macchine a letto inclinabile a 75°, dotato di un telaio centrale verticale e orizzontale, il centro dello mandrino è più vicino all'operatore,che è conveniente per il carico e lo scarico dei pezzi da lavorare e la rimozione delle truciole.
D:configurazione ricca
La macchina può essere configurata con vari moduli per soddisfare le diverse esigenze dei clienti.con ricca configurazione e prestazioni ad alto costo.
Parametri del prodotto:
|
Articolo
|
Unità
|
Serie HTC63n
|
|
Max, girati sul letto.
|
mm
|
Φ850/Φ850/Φ850/Φ820
|
|
Max. girare la carrozza.
|
mm
|
Φ630
|
|
Diametro di taglio massimo (disco/albero)
|
mm
|
Φ750/Φ630
|
|
Lunghezza massima di taglio
|
mm
|
1000/1500/2000/3000
|
|
Diametro del foro dello spinello
|
mm
|
Φ130
|
|
Forma del naso del fusibile
|
|
A2-11
|
|
Diametro massimo attraverso la barra
|
mm
|
Φ85 (con cilindro idraulico cavo)
|
|
Potenza del motore principale (continua / 30 min)
|
kW
|
22/30
|
|
Intervallo di velocità del mandrino / coppia di uscita massima
|
r/min
|
(Meccanica a 2 passaggi) 20~2000 / 950
|
|
Diametro della spina
|
centimetro
|
15 ¢
|
|
Viaggio massimo dell'asse X
|
mm
|
410
|
|
Viaggio massimo dell'asse Z
|
mm
|
1050/1550/2050/3050
|
|
Velocità rapida (asse X)
|
m/min
|
12/12/12
|
|
Velocità rapida (asse Z)
|
m/min
|
15/12/12
|
|

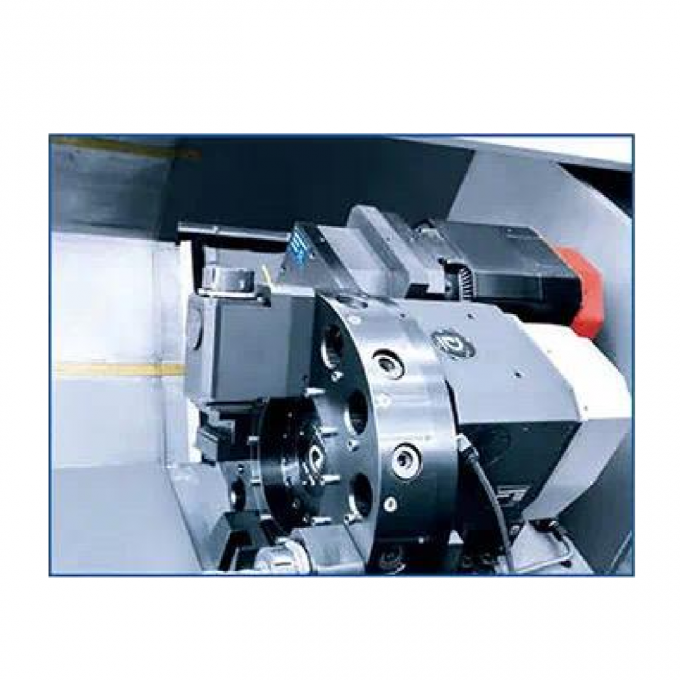

Forma della torretta utensile
|
|
Torretta orizzontale a 12 posizioni
|
|
Dimensioni del bastone dell'utensile
|
mm
|
32X32
|
|
Diametro del bastone dell'utensile
|
mm
|
Φ50/Φ40/Φ32/Φ25
|
|
Precisione di posizionamento (asse X)
|
mm
|
0.013
|
|
Precisione di posizionamento (asse Z)
|
mm
|
0.020/0.026/0.035/0.040
|
|
Accuratezza di riposizionamento (asse X)
|
mm
|
0.006
|
|
Accuratezza di riposizionamento (asse Z)
|
mm
|
0.008/0.010/0.013/0.016
|
|
Precisione di lavorazione
|
|
IT6
|
|
Peso massimo del pezzo di lavoro a disco
|
kg
|
500
|
|
Peso massimo del pezzo di lavoro dell'albero
|
kg
|
2000
|
|
peso della macchina
|
kg
|
1400/1700/2000/2300/23000
|
|
Dimensioni complessive della macchina (LxWxH)
|
mm
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|
Applicazione industriale:

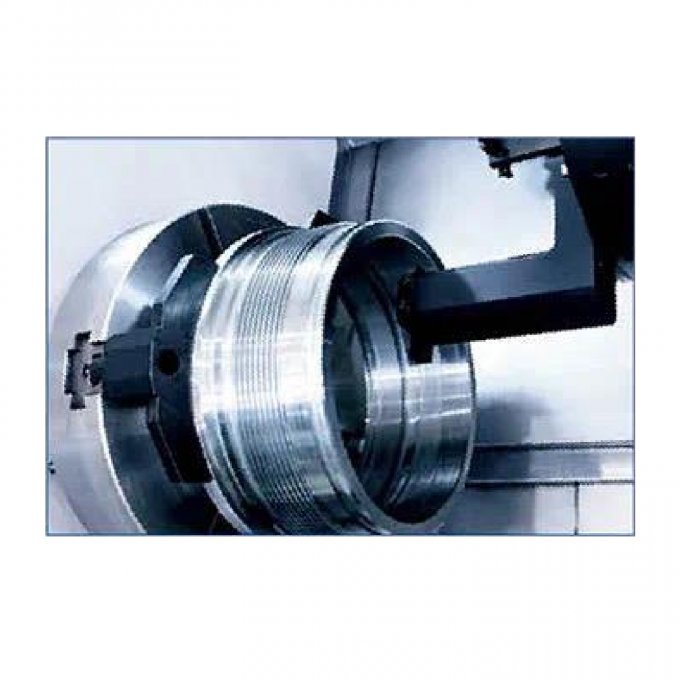

Esempio di pezzo da lavorare: manicotto guida
Modello di lavorazione: HTC50t Materiale del pezzo: 27SiMn Velocità lineare: 120-180m/min Velocità di alimentazione: 0,1-8mm/r (compreso il filo) Efficienza di lavorazione: 26 minuti

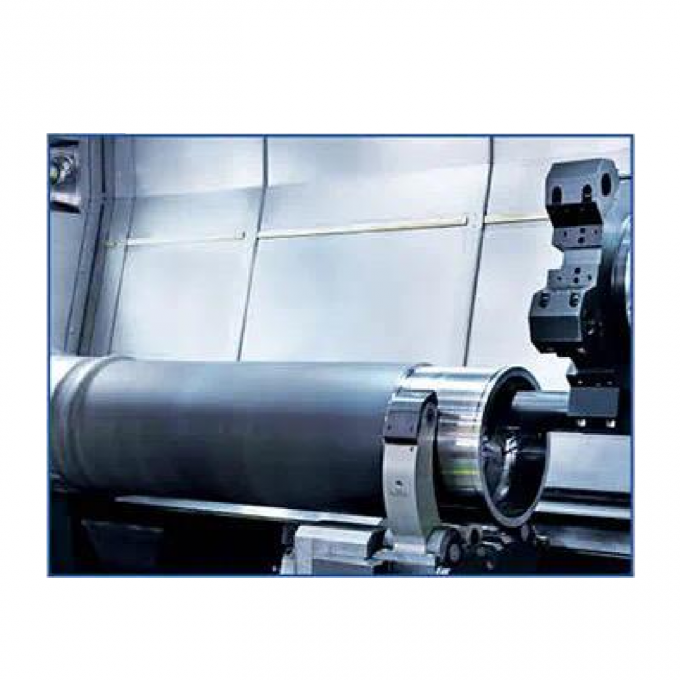

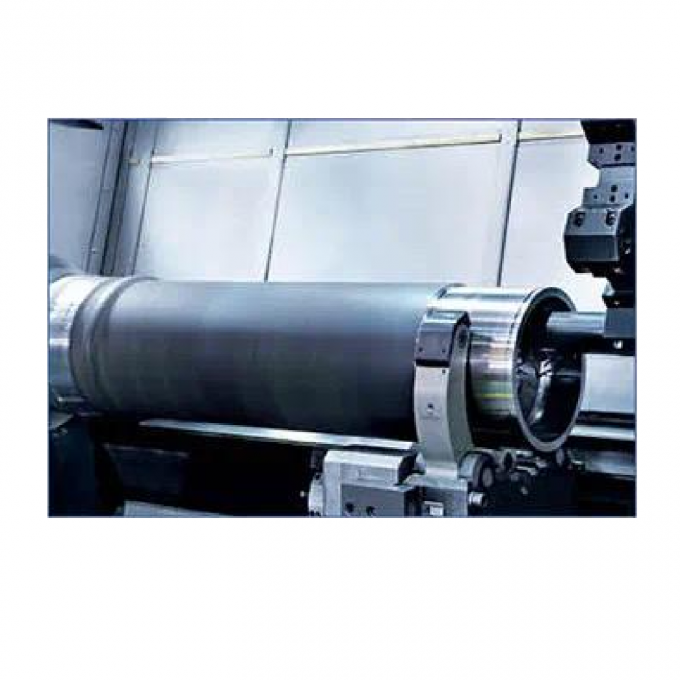

Esempio di pezzo di lavoro: cilindro medio 500
Modello di lavorazione: HTC63350t Materiale del pezzo: 27SiMn Velocità lineare: 120-180m/min Velocità di alimentazione: 02-10mm/r (compreso il filo) Efficienza di lavorazione: 75 minuti

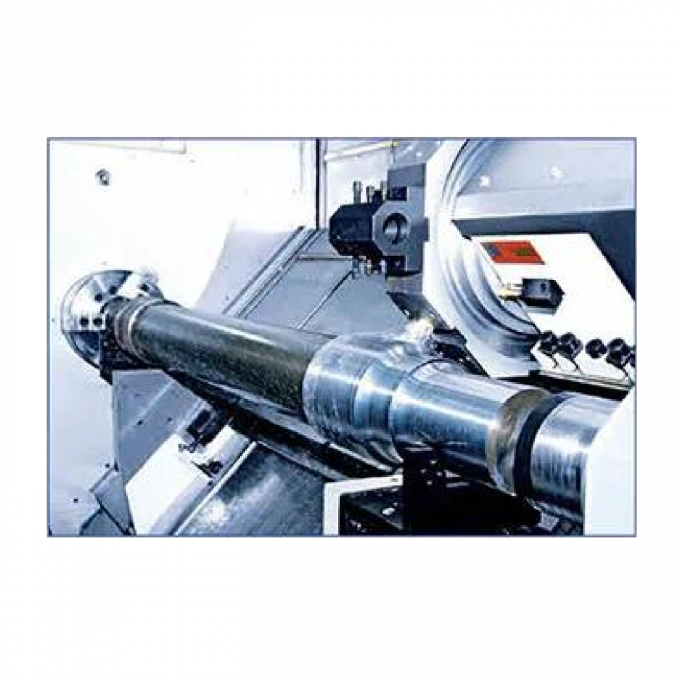

Esempio di pezzo di lavoro: asse motore
Modello di lavorazione: CQ850n Materiale del pezzo: 40Cr Velocità lineare: 150-180m/min Velocità di alimentazione: 0,1-0,3mm/r Efficienza di lavorazione: 12 minuti

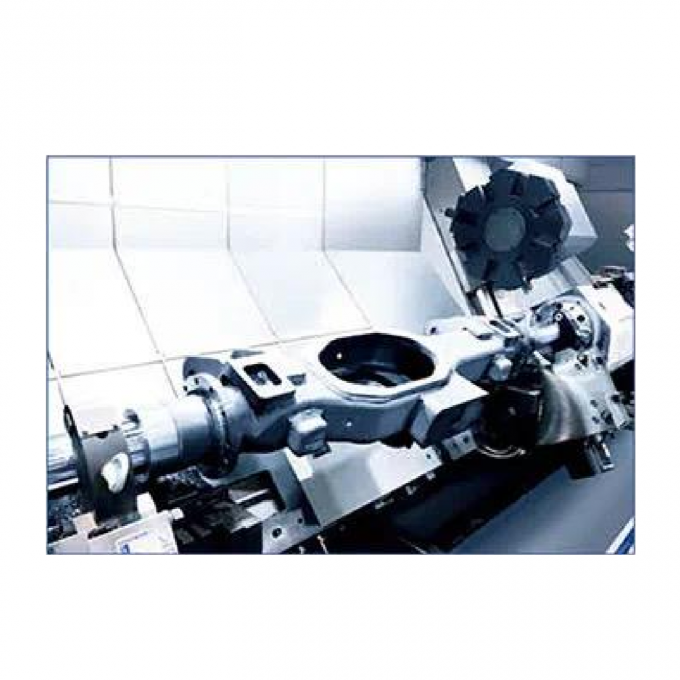

Esempio di pezzo di lavoro: asse RE2B
Modello di lavorazione: HTC63n (doppia torretta) Materiale del pezzo da lavoro: 35CrMo Velocità lineare: 150-260m/min Velocità di alimentazione: 0,2-0,5mm/r (compreso il filo) Efficienza di lavorazione: 39 minuti.
Il nostro servizio:
1. Assemblare e debug prima della consegna
2Rispondete entro 24 ore e procedete a risolvere il problema.
3. 1 anno di servizio di riparazione gratuito (solo senza danni umani).
4Soluzione globale di magazzinaggio fornita
Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica cooperante ha oltre 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Mostra:
FAQ:
D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
