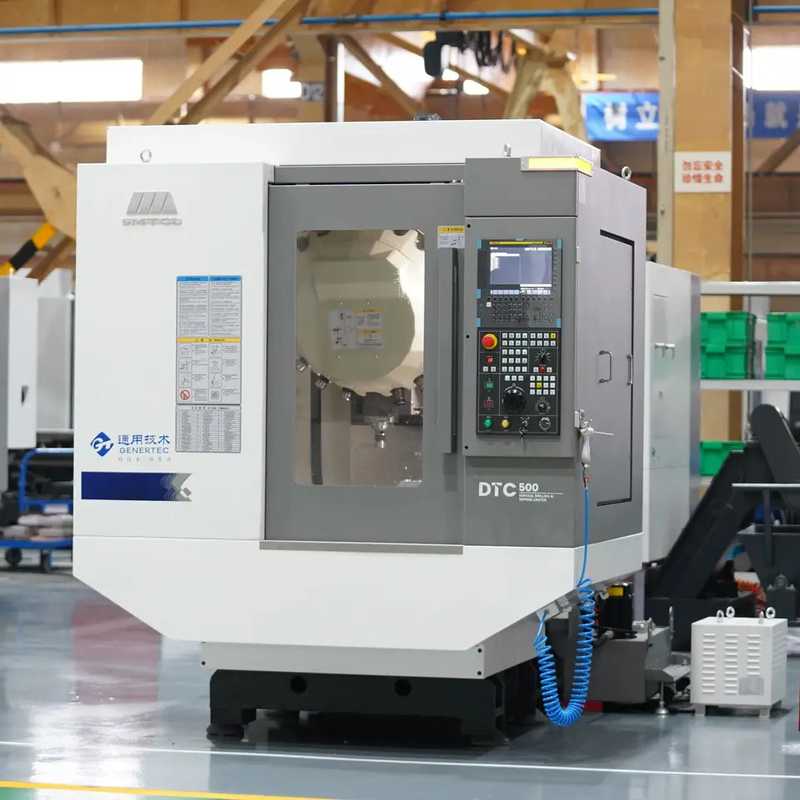

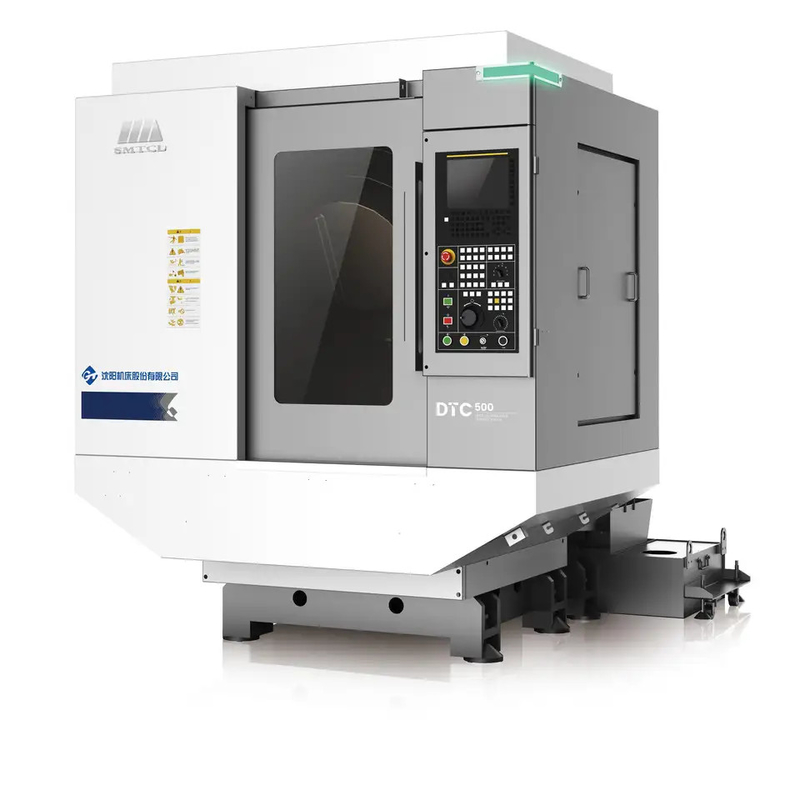

DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione

DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione

Centrale di lavorazione di fresatura CNC 20000mm/min

Centro di lavorazione verticale DTC500

Centro di trivellazione verticale

Luogo di origine:

Cina

Marca:

SMTCL/SYMG

Certificazione:

ISO certification

Numero di modello:

DTC500

Contattaci
Chiedi un preventivo
DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione
DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione
Dettagli del prodotto
Conicità del fuso::
BT1 politica agricola
Tipo::
Verticale
Sistema di controllo di CNC::
Fanuc Siemens Syntec KND GSK
Max.Velocità:
20000 mm/min
Potere del motore mandrino (chilowatt)::
3.7/5.5
Capacità della rivista dello strumento::
21
Marchio::
SYMG, SMTCL
Percorso dell'asse X:
500 mm
Viaggio dell'asse y:
400 mm
Viaggi sull'asse Z:
300 mm
Dimensioni del Worktable:
650 × 400 mm
carico massimo ammissibile:
250 kg
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 SET
Prezzo
Negoziabile
Imballaggi particolari
Il caso di legno, tronco della latta, l'altro imballaggio in condizione di navigare
Tempi di consegna
45-60 giorni
Termini di pagamento
L/C, T/T, Western Union
Capacità di alimentazione
50 insiemi al mese
PRODOTTI RELATIVI
Un buon prezzo. Centrale di lavorazione verticale CNC economica M800 Macchina di fresatura CNC a 3 assi in linea Video

Centrale di lavorazione verticale CNC economica M800 Macchina di fresatura CNC a 3 assi

Ottieni il miglior prezzo
Un buon prezzo. Centrale di trivellazione a 4 assi DTC500 CNC Verticale di lavorazione FANUC CNC fresatura in linea Video

Centrale di trivellazione a 4 assi DTC500 CNC Verticale di lavorazione FANUC CNC fresatura

Ottieni il miglior prezzo
Un buon prezzo. SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center in linea Video

SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center

Ottieni il miglior prezzo
Un buon prezzo. SMTCL VMC850Q Centro di lavorazione verticale a 3 assi Macchine di fresatura CNC 4 assi Centro di lavorazione verticale CNC in linea Video

SMTCL VMC850Q Centro di lavorazione verticale a 3 assi Macchine di fresatura CNC 4 assi Centro di lavorazione verticale CNC

Ottieni il miglior prezzo
Contattaci
+8613916455787
sales@huidijd.com
86-021-61195255
Contatta ora
Descrizione del prodotto

DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione 0

Centro di lavorazione per la perforazione ad alta velocità DTC500
DTC500 centro di trivellazione ad alta velocità continua la tecnologia generale Shenyang utensile macchina diecimila prodotti di trivellazione e di trivellazione produzione e esperienza di utilizzo,utilizza la teoria dell'analisi degli elementi finiti e l'approccio di progettazione avanzata della macchina utensile per ottimizzare la struttura del corpo, realizza la perfetta combinazione di elevata risposta dinamica e elevata resistenza alle vibrazioni della macchina utensile.DTC500 centro di perforazione ad alta velocità è orientato a vari piccoli segmenti di linea, angoli multipli ecc. condizioni di lavorazione complesse, fornisce soluzioni di lavorazione ad alta velocità, alta precisione e alta stabilità.
Le caratteristiche a colpo d'occhio
DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione 1

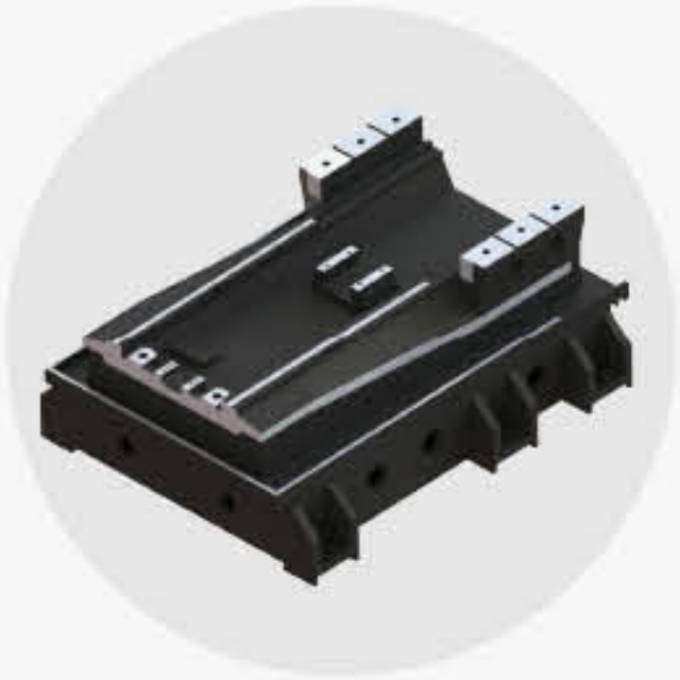

1.Il letto con sei piedi a terra, basso centro di gravità e grande span migliora l'anti-vibrazione sulle prestazioni della macchina utensile in
un modo completo.
DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione 2

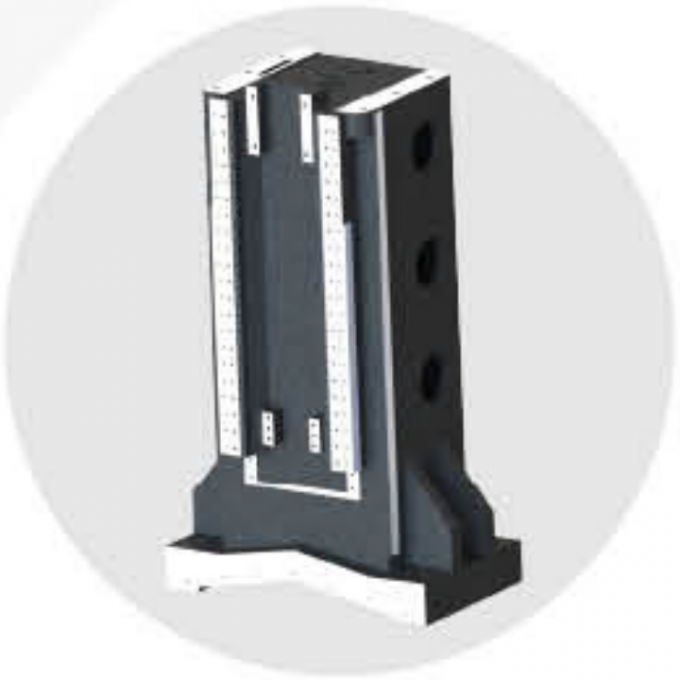

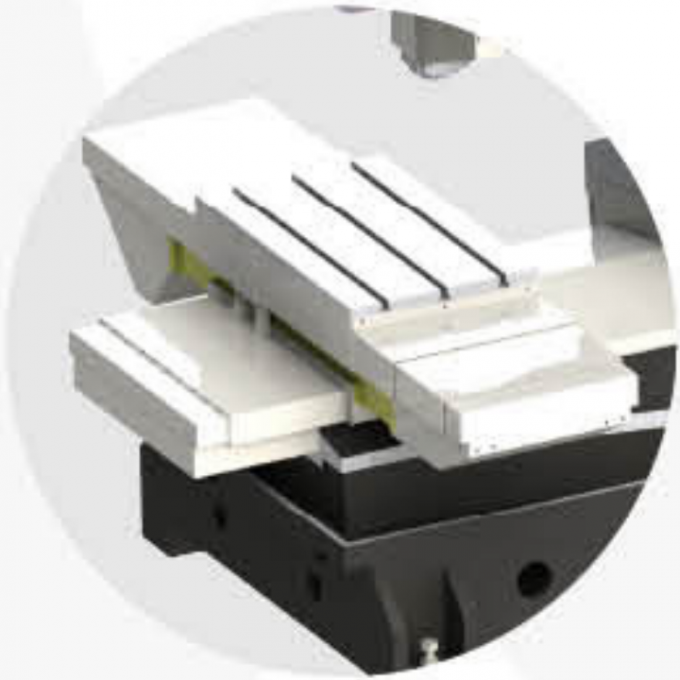

2.Il fondo è più stabile, e la costola interna ha una maggiore resistenza alla torsione e piùelaborazione stabile.
DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione 3

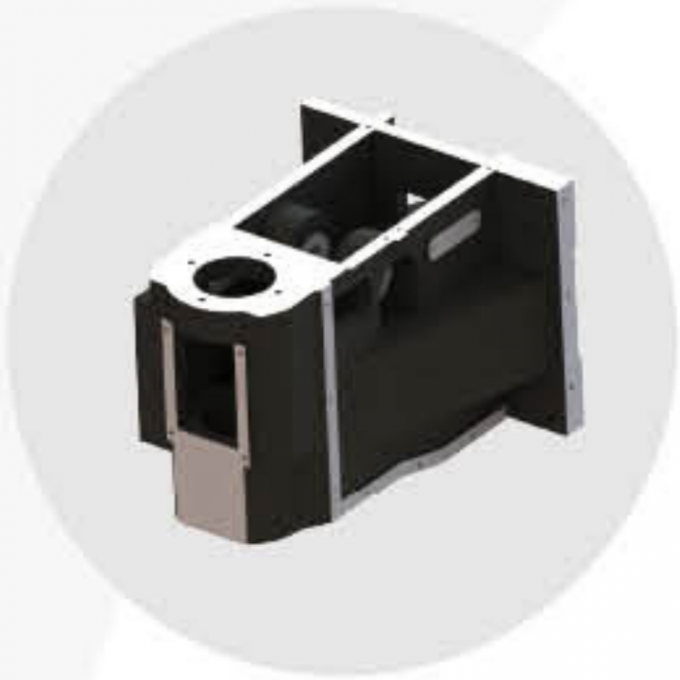

3.Il disegno termicamente simmetrico sinistro e destro adotta la struttura delle costole su entrambi i lati e il rinforzo croce interno per compensare
Deformazione termica e miglioramento della stabilità di lavorazione della macchina utensile.
DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione 4

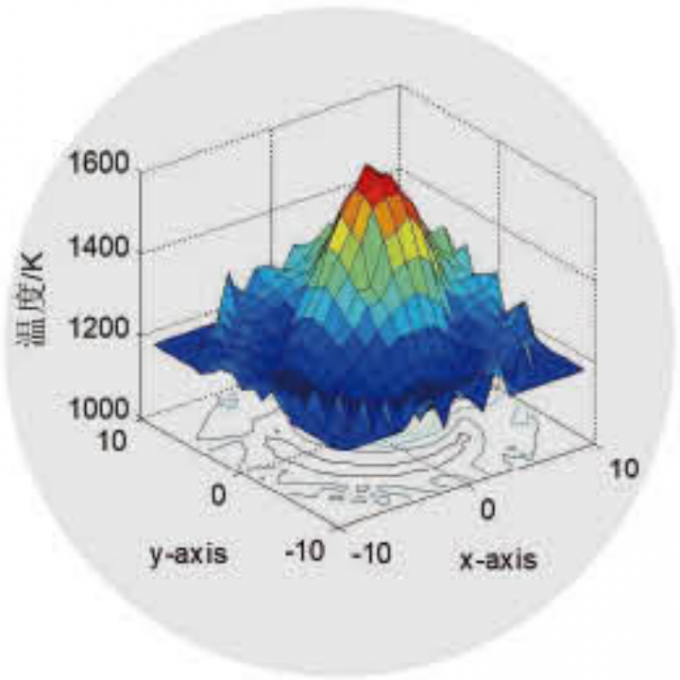

4.Questa funzione garantisce che la precisione di lavorazione effettiva dei prodotti di perforazione e di tappatura possa essere controllata in modo stabile entro 0,015 mm durante il processo di lavorazione.
DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione 5
5.I tre assi formano una struttura labirintica attraverso deflettori e protezioni che possono efficacemente impedire l'ingresso di detriti di lavorazione e fluido di taglio,e migliorare efficacemente la vita utile della macchina utensile.
DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione 6

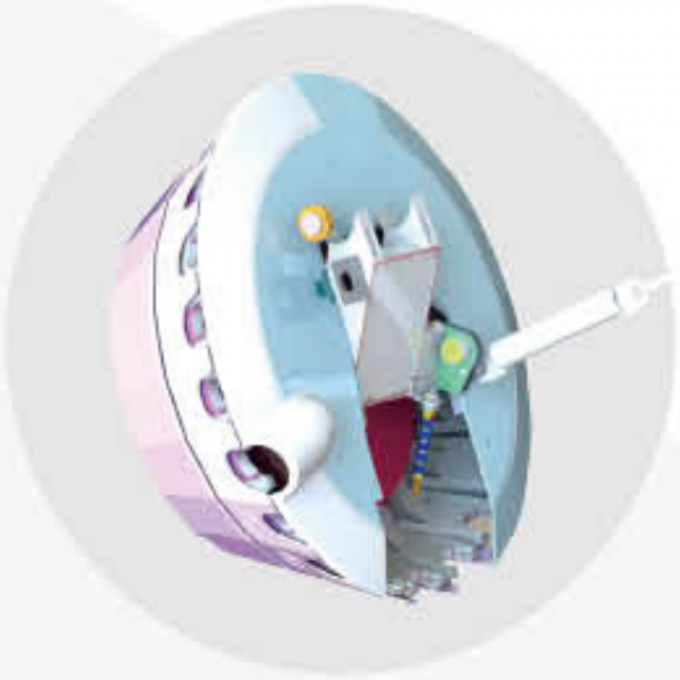

6.Questa funzione può risolvere efficacemente il problema della caduta dell'utensile o improvviso deterioramento della precisione di lavorazione causata da un utensile non pulito.
Le specifiche del prodotto

Principali specifiche tecniche

Principali parametri tecnici
Nome
Unità
Specificità
Tavolo di lavoro
Dimensioni del tavolo da lavoro
mm
650X400 650×400
carico massimo ammissibile
kg
250
Dimensioni delle fessure in T
mm × pcs
14×3
Intervallo di elaborazione
Viaggio massimo della tavola da lavoro X

mm
500
Viaggio massimo della diapositiva Y

mm
400
Viaggio massimo dello spinello Z
mm
300
Distanza tra la faccia finale dello spinello e il tavolo di lavoro

- Max, ti prego.
mm
460
Un minuto.
mm
160
Distanza dal centro dello spinello alla rotaia guida

mm
445
Fusoliera
Buco conipero (7:24)

BT1 politica agricola
Max.velocità
r/min
20000
Torsione di uscita nominale ((S1/S2)
N.m.
11.8/17.5
Potenza del motore dello spinello ((S1/S2)
kW
3.7/5.5
Strumento
modello di bastone utensile

Fabbricazione a base di legno
Mangimi
Si muove velocemente.
Asse X
m/min
48
Asse Y

48
Asse Z

48
Potenza del motore a tre assi (X/Y/Z)
kW
2.5/2.5/2.7
Torsione del motore a tre assi ((X/Y/Z)

Nm
8/8/12
Velocità di alimentazione
mm/min
30000
Rivista di attrezzi
Modulo per la rivista degli strumenti

Maggiornale di attrezzi servo della torretta

Selezionare il metodo strumento

Selezione degli strumenti vicini in due direzioni

Capacità del magazzino utensili
bar
21
Lunghezza massima dello strumento
mm
250
Peso massimo dello strumento
kg
3
Diametro massimo della testa dell'utensile
Strumento completo
mm
Φ65
Strumento vuoto vicino
mm
Φ100
Tempo di cambio utensile (da utensile a utensile)
s
1.6
Peso della macchina utensile
kg
2800
Capacità elettrica totale

KVA
18
Dimensione di contorno (LXWXH)

mm
2300×1800×2400

Precisione della macchina utensile

La precisione di posizionamento di questa macchina utensile è conforme alla norma nazionale della Repubblica popolare cinese GB/T18400.4-2010 "Standardi di accettazione per la precisione di posizionamento delle macchine utensili".
Articoli di ispezione
Standard di fabbrica
Precisione di elaborazione
IT6
Precisione di posizionamento
Asse X ((mm)
0.006
Asse Y (mm)
0.006
Asse Z ((mm)
0.006
Precisione di posizionamento ripetuta

Asse X ((mm)
0.004
Asse Y (mm)
0.004
Asse Z ((mm)
0.004
- No, no, no, no.
Nome
Modello o specifica
Quota
Marchio
Commento
1.
Sistema CNC
FANUC OI-MF PLUS TYPE (5)
1
FANUC

2.
Mortero principale
aiI2/20000-B
1
FANUC

3.
Servomotore ad asse X
aiS8/4000
1
FANUC

4.
Servomotore ad asse Y
aiS8/4000
1
FANUC

5.
Servomotore ad asse Z
aiS12B/4000 aiS12B/4000
1
FANUC

6.
Vattone a piombo dell'asse X
per il tipo di prova di cui all'allegato II, punto 3.
1
THK giapponese

7.
Vattone a piombo dell'asse Y
per il tipo di prova di cui all'allegato II, punto 3.
1
THK giapponese

8.
Vattone a piombo per asse Z
Velo a sfera,φ32×12,C3
1
THK giapponese

9.
Cuscinetti a vite
20×47×15/25×62×15 2
4/4
Giappone

10.
Rivista di attrezzi
21 posizioni utensili, magazzino utensili della torretta

1
Okada, Taiwan

11.
Sistema di lubrificazione

1
Sheng Xiang

12.
Serbatoio dell'acqua

1
Shenyang Machine Tool

13.
Parti pneumatiche

1
Qi Li Ke

14.
Interruttore di alimentazione principale

1
Corea LS

15.
contattore principale

️
Corea LS

In base al ciclo di approvvigionamento, il fabbricante ha il diritto di modificare i pezzi acquistati della stessa qualità senza pregiudicare la
prestazioni della macchina utensile.
 Caso di trattamento
DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione 7
DTC500 Centro di lavorazione per la fresatura CNC verticale Centro di perforazione verticale ad alta precisione 8
