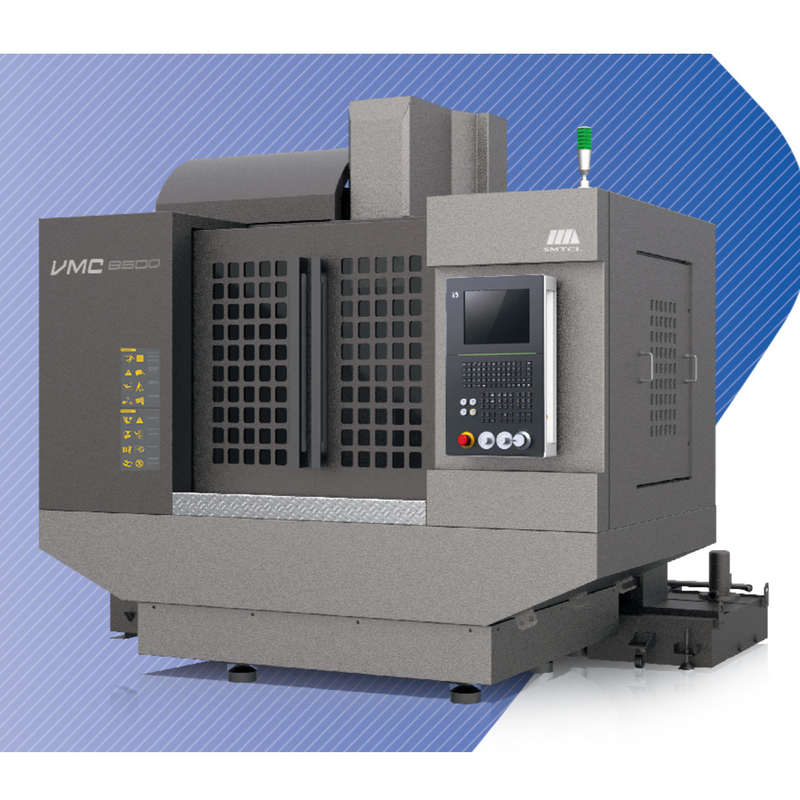

VMC1000Q Centro di lavorazione verticale CNC a 3 assi
Dettagli del prodotto
| Cono del mandrino:: | BT40 | Tipo:: | Verticale |
|---|---|---|---|
| Sistema di controllo CNC:: | FANUC, Siemens | Velocità di avanzamento (mm/min):: | 1 - 10000 mm/min |
| Accuratezza di posizionamento (mm) u:: | 0,006 | Ripetibilità (X/Y/Z) (mm):: | 0,004 |
| Potenza motore mandrino (kW):: | 7,5/11 | Capacità del magazzino utensili:: | 24 |
| Dimensione (l*w*h):: | 2400x3125x2840 mm | Marchio:: | SYMG, SMTCL |
| Corsa dell'asse X: | 1000 mm | Corsa dell'asse Y: | 500 mm |
| Corsa dell'asse Z: | 540 mm | ||
| Evidenziare |
Macchine per la trivellazione verticale del metallo CNC,Macchine per la trivellazione metallica a 4 assi,Centro di lavorazione verticale di asse di CNC 5 |
||
Descrizione del prodotto
Descrizione del prodotto:
1, elevata rigidità e design ad alta stabilità
* Letto di fusione integrale ad alta resistenza
* Guida a rulli di classe P a tre assi
* Colonna a spina di pesce a campata lunga
Valutazione di terze parti: livello di prestazione leader
Parametri del prodotto:
|
Articolo
|
Unità
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacità
|
Corsa dell'asse X
|
mm
|
850
|
1000
|
1100
|
|
Corsa dell'asse Y
|
mm
|
500
|
500
|
620
|
|
|
Corsa dell'asse Z
|
mm
|
540
|
540
|
600
|
|
|
Naso del mandrino sulla superficie del tavolo
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Dal naso del mandrino alla superficie della colonna
|
mm
|
640
|
640
|
743
|
|
|
Tavolo da lavoro
|
Dimensioni del tavolo (L×L)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Carico massimo sul tavolo
|
kg
|
600
|
600
|
1000
|
|
|
Dimensioni della scanalatura a T
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Mandrino
|
Velocità del mandrino
|
giri/min
|
10000
|
10000
|
10000
|
|
Cono del mandrino/gambo del mandrino
|
mm
|
Conicità 7/24
|
Conicità 7/24
|
Conicità 7/24
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Motore mandrino
|
chilowatt
|
7,5/11
|
7,5/11
|
15/11
|
|
|
Coppia massima in uscita
|
Nm
|
35,8/70
|
35,8/70
|
52,5/95,5
|
|
|
Tipo di azionamento del mandrino
|
|
Cinghia dentata sincrona
|
|||
|
Utensili
|
Modello portautensili
|
|
MAS403BT40
|
||
|
Modello con bottone a pressione
|
|
MAS403 P40T-I
|
|||
|
Velocità di avanzamento
|
Traslazione rapida X,Y,Z
|
m/min
|
48/48/48
|
||
|
Potenza motrice a 3 assi (X/Y/Z)
|
kW
|
1,8/1,8/3
|
1,8/1,8/3
|
3/3/3
|
|
|
Coppia motore a 3 assi (X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Velocità di avanzamento di taglio massima
|
mm/min
|
1-20000
|
|||
|
ATC
|
Tipo
|
pc
|
ATC con braccio robotico
|
||
|
Modalità
|
|
Selezione dell'utensile più vicino in due direzioni
|
|||
|
Capacità
|
Pz
|
24
|
|||
|
Lunghezza massima dell'utensile
|
mm
|
300
|
|||
|
Peso massimo dell'utensile
|
kg
|
7
|
|||
|
Max troppo disco dia.-Pieno
|
mm
|
80
|
|||
|
Max troppo disco dia.-Adiacente
|
mm
|
150
|
|||
|
Tempo di cambio utensile (TT)
|
sez
|
2.5
|
|||
|
L'altezza tra il tavolo e il suolo
|
mm
|
900
|
900
|
950
|
|
|
Altri
|
Dimensioni complessive
(L×LxA)
|
mm
|
2400×2975×2840
(Escludere il trasportatore di trucioli)
|
2700×2975×2840
(Escludere il trasportatore di trucioli)
|
2940×3450×3050
(Escludere il trasportatore di trucioli)
|
|
Peso netto della macchina
|
kg
|
5100
|
5400
|
6200
|
|
|
Fabbisogno energetico totale
|
KVA
|
18
|
18
|
25
|
|
|
Configurazione standard:

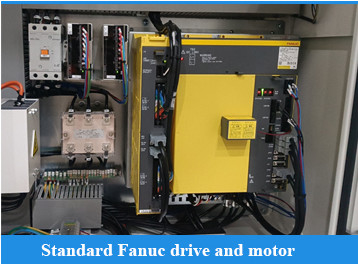

1. Sistema di controllo FANUC OI-MF TIPO (5)β

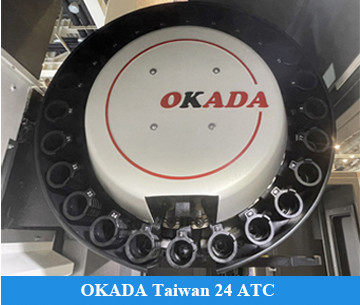

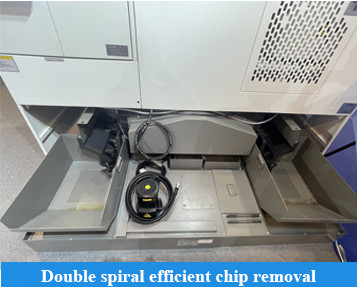

2. Mandrino da 10000 giri/min, collegato a cinghia 3. Magazzino utensili per manipolatore da 24 dischi 4. Serbatoio dell'acqua + chip per lo scarico del letto 5. Pulire la pistola ad aria compressa, la luce di lavoro e la spia |
Configurazione selettiva:
1. Sistema Fanuc Oi-MF TAPE(l)β

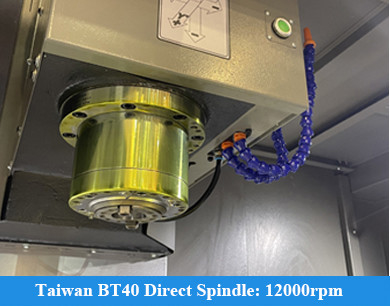

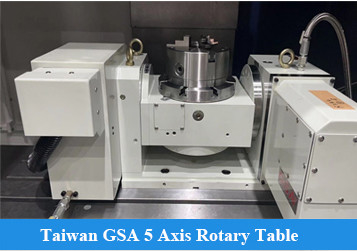

2. Sistema Fanuc Oi-MF TAPE(l)α 3. Sistema CNC Siemens 828D 4. Mandrino meccanico a connessione diretta da 12000 giri/min 5. Mandrino motorizzato 16000 giri/min, 24000 6. Tavola rotante del 4° asse 7. Raffreddamento all'interno di 2MPa, 3MPa,5MPa,7MPa 8. Separatore olio-acqua 9. Estrattore di trucioli a catena 10. Pulire la pistola ad acqua 11. Ispezione dell'utensile e del pezzo 12. Porta automatica 13. Serratura di sicurezza della porta 14.Quadro elettrico e aria condizionata |
||||
IL NOSTRO servizio:
Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo produttivo
3. Oltre 200 articoli di ispezione
4. Elaborazione del campione di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ Oltre 30 anni di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei (online 24 ore su 24)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facile manutenzione
◆ Il nostro principio di progettazione della struttura: manutenzione e installazione facili, manutenzione a basso costo, non influiscono sulla produzione
Domande frequenti:
Q1. Sei un'azienda commerciale o un'azienda manifatturiera?
a partire dalla data della polizza di carico della macchina.
Pr-vendita:Soluzioni personalizzate, pianificazione e design;Servizio one-to-one
Post vendita: servizio online 7 giorni su 24, guida remota all'installazione, collegamento al sistema software del cliente
effettuati tra stabilimenti con una filiera produttiva completa che è la vostra garanzia più affidabile.
Punti salienti del prodotto

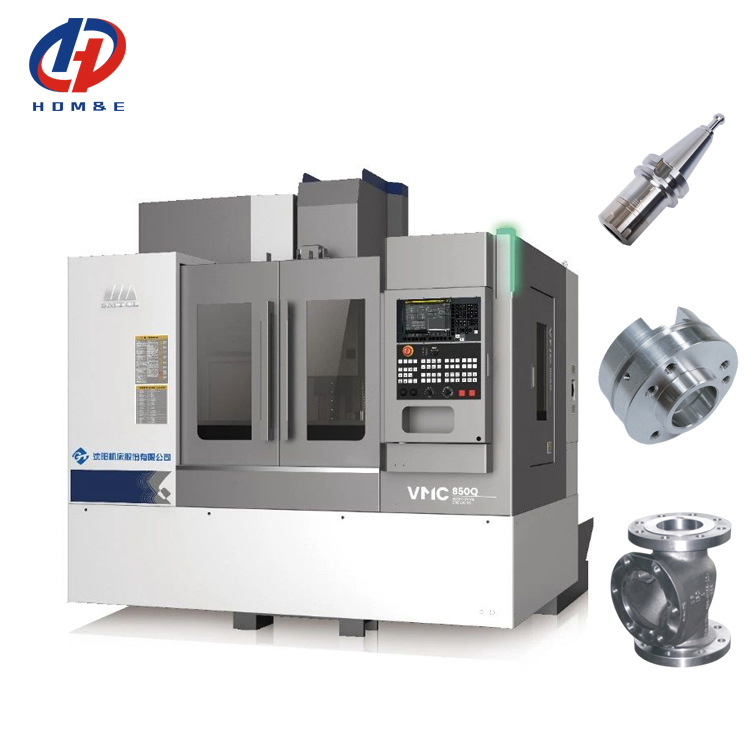

Descrizione del prodotto: Centro di lavoro CNC verticale SMTCLVMC850Q/VMC1000Q/VMC1100Q Shenyang Machine Tool VMC850Q è un centro di lavoro verticale ad alte prestazioni. Ha una struttura corporea solida, che può garantire efficacemente la stabilità della lavorazione. Gli assi X, Y e Z hanno corse ...
