T5.1-500Q Macchina di fresatura a tornio metallico combinata con centro di tornitura CNC a controllo Fanuc

T5.1-500Q Macchina di fresatura a tornio metallico combinata con centro di tornitura CNC a controllo Fanuc

Macchine per la fresatura di torni metallici

Macchine per la fresatura del tornio metallico CNC

Centro di giro di macinazione di CNC

Luogo di origine:

Cina

Marca:

SMTCL

Certificazione:

CE ISO certification

Numero di modello:

Serie T5

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Marca:
SMTCL
Numero di modello:
T5.1-500Q

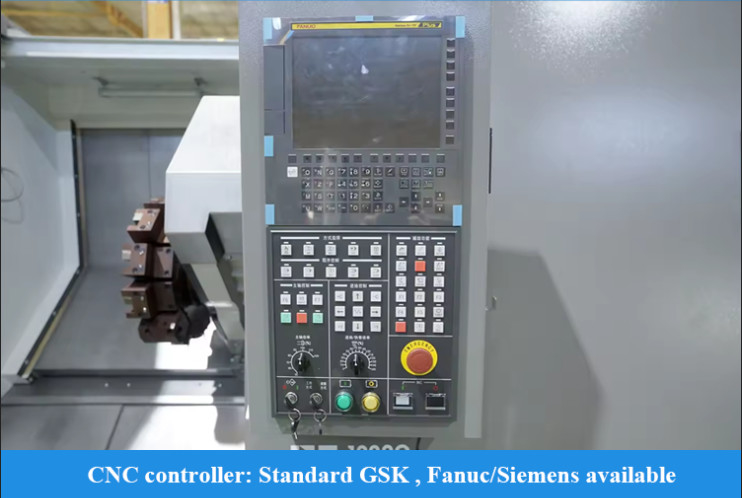

Sistema di controllo CNC:
GSK/FANUC/SIEMENS
CNC o no:
Cnc
Parola chiave:
Macchina CNC per tornitore a letto inclinato
Viaggio (asse X):
160
Viaggio (asse Z):
560
Traversata rapida X/Z:
30 m/min
Stazioni di postazione degli attrezzi:
8
Velocità massima del mandrino (rpm):
4500
Max. Lunghezza girata (mm):
500
Oscillazione massima sopra il letto:
Φ420
Max. Sballare sullo scivolo.:
Φ280
Diametro di Max. Cutting.:
Φ280
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Imballaggi particolari
Il caso di legno, tronco della latta, l'altro imballaggio in condizione di navigare
Tempi di consegna
45-60 giorni
Termini di pagamento
T/T, L/C, Western Union
Capacità di alimentazione
50 insiemi al mese
Descrizione del prodotto

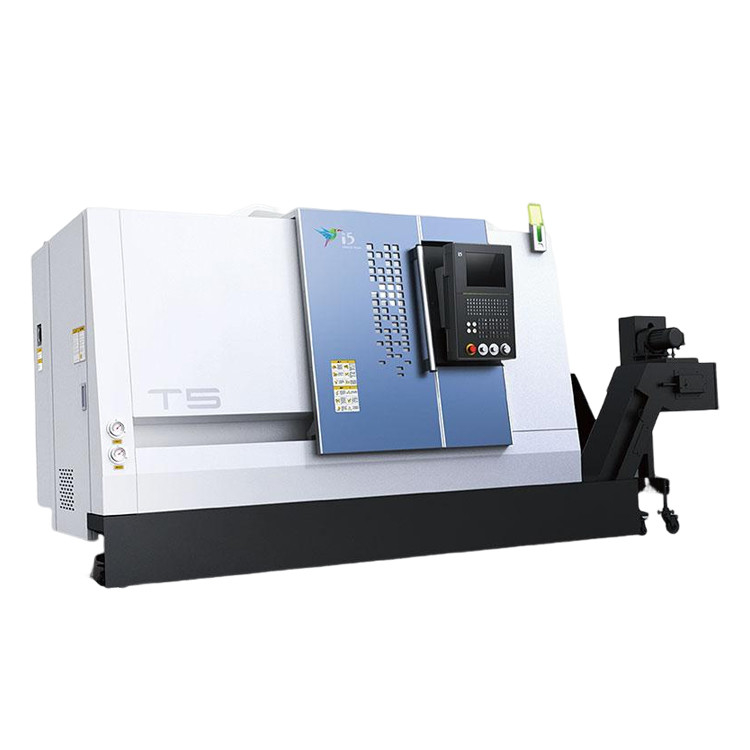

T5.1-500Q Macchina di fresatura a tornio metallico combinata con centro di tornitura CNC a controllo Fanuc 0

Descrizione del prodotto:

Tornio CNC orizzontale serie T5Q, che combina tecnologia di controllo intelligente e tecnologia di produzione avanzata, ha alta precisione, alta efficienza e alta rigidità di taglio. Il software di analisi agli elementi finiti viene utilizzato per ottimizzare il design, analizzare la distribuzione dei punti di sollecitazione, ridurre la deformazione delle parti e ottenere la struttura ottimale dell'intera macchina. I getti principali sono tutti realizzati con materiali in ghisa ad alta resistenza, il che garantisce la minimizzazione delle vibrazioni durante il processo di taglio e migliora la precisione di lavorazione e la stabilità di taglio.

Caratteristiche del prodotto:

1, Alta precisione

* Vite a ricircolo di sfere C3 pre-tesa
* Tecnologia di compensazione degli errori
* Quantificazione standard del processo
2, Alta efficienza
* Due assi ad alta velocità di movimento

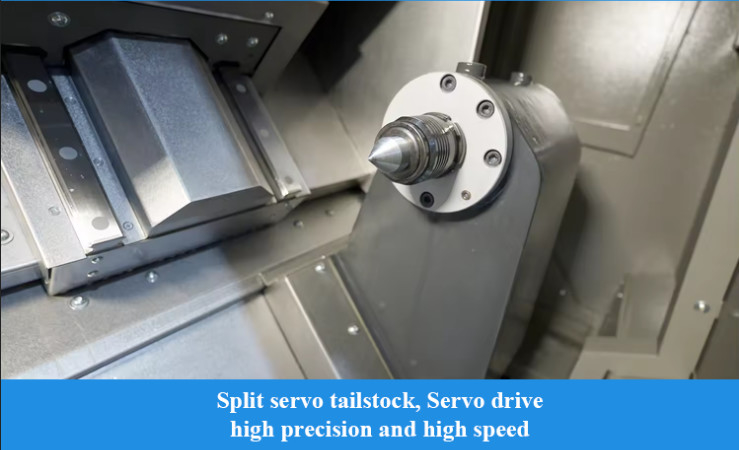

* Controtesta servo divisa
* Torretta portautensili servo ad alta efficienza
3, Alta rigidità

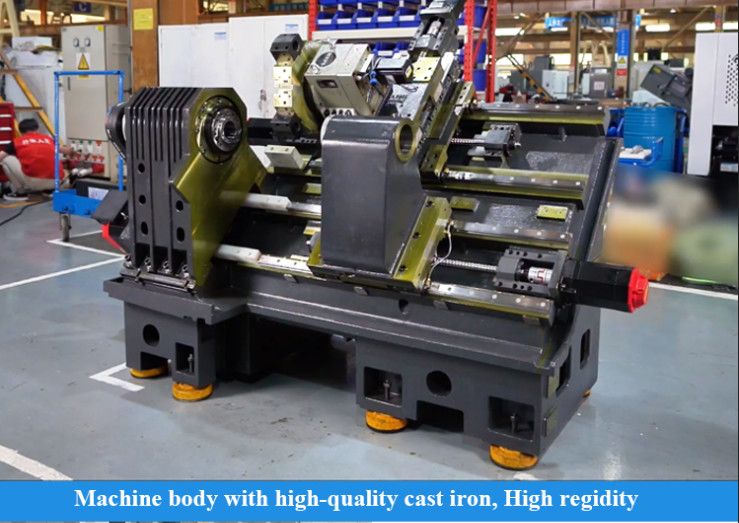

* Basamento in ghisa di alta qualità e altri getti chiave
* Cuscinetto del mandrino a rulli cilindrici a doppia fila ad ampia campata
* Struttura della slitta anti-flessione
Parametri del prodotto:
Articolo
Unità
Specifiche
Note
Diametro massimo di tornitura
mm
280

Lunghezza massima di tornitura
mm
500
Parametri diversi dell'attrezzatura cambiano
Diametro massimo di oscillazione sul banco
mm
Φ420

Diametro massimo di oscillazione sul carro trasversale
mm
Φ280

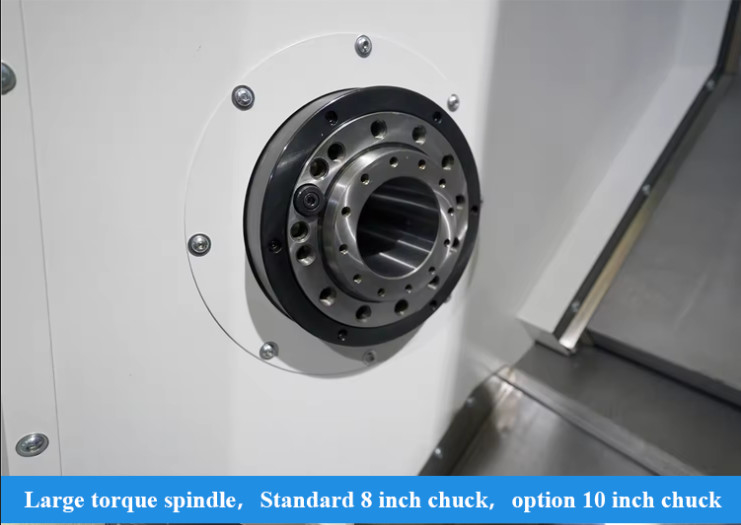

Mandrino
Tipo di naso del mandrino

A2-6

Diametro interno del cuscinetto anteriore
mm
Φ100

Conicità del foro del mandrino

1:20;Φ70

Foro del mandrino
mm
Φ56

Diametro massimo della barra passante
mm
Φ50

Diametro del mandrino standard
pollici
8

Velocità massima del mandrino
giri/min
4500
Soggetto a restrizioni del mandrino e dell'attrezzatura
Coppia nominale del mandrino
Nm
110(769 giri/min)

Coppia massima del mandrino
Nm
180(576 giri/min)

Potenza in uscita del motore principale continua / 30 minuti
kW
9/11
Mandrino meccanico
Due assi
Traslazione rapida dell'asse X/Z
m/min
30

Corsa asse X
mm
160

Corsa asse Z
mm
560

Controtesta



Corsa della controtesta
mm
300

Conicità della canna della controtesta
Morse
MT-5

Torretta
Forma della torretta

Torretta servo orizzontale a 8 posizioni

Altezza centrale della torretta
mm
80

Precisione di posizionamento ripetuto della rotazione della torretta
Sec.
±1.6

Se l'utensile può essere selezionato nelle vicinanze


Altro
Distanza dal centro del mandrino al fondo del banco
mm
936

Peso netto della macchina
kg
3500

Capacità totale di alimentazione
kVA
23

Dimensioni complessive (Lunghezza X larghezza X altezza)
mm
2300×1680×1650
Dimensione complessiva

Applicazione industriale:

T5.1-500Q Macchina di fresatura a tornio metallico combinata con centro di tornitura CNC a controllo Fanuc 1

IL NOSTRO Servizio:

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata

2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Lavorazione di campioni di ogni macchina
5. 72 ore di prova prima della consegna
Perché scegliere noi:

◆ Senso di alta qualità, le richieste dei clienti vengono al primo posto

◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993

◆ Produttore high-tech con capacità di ricerca e progettazione

◆ Sistema di fornitura stabile e maturo

◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)

◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione

◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione


Chi siamo:

T5.1-500Q Macchina di fresatura a tornio metallico combinata con centro di tornitura CNC a controllo Fanuc 2
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie. Ci assumiamo la missione di fornire macchine utensili con tecnologia leader, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
T5.1-500Q Macchina di fresatura a tornio metallico combinata con centro di tornitura CNC a controllo Fanuc 3
Mostra:

T5.1-500Q Macchina di fresatura a tornio metallico combinata con centro di tornitura CNC a controllo Fanuc 4

FAQ:



Q1. Sei una società commerciale o una società di produzione?

Siamo una società di produzione.

Q2. Quali sono i prodotti principali della tua azienda?
Siamo specializzati in tutti i tipi di macchine, come torni CNC, fresatrici CNC, centri di lavoro verticali, torni convenzionali, foratrici, foratrici radiali e così via.

Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.

Q4: Quali sono i termini della garanzia?
Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
iniziando dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente

Q6: Perché scegliere la tua azienda?
I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.

Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.

Q8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
