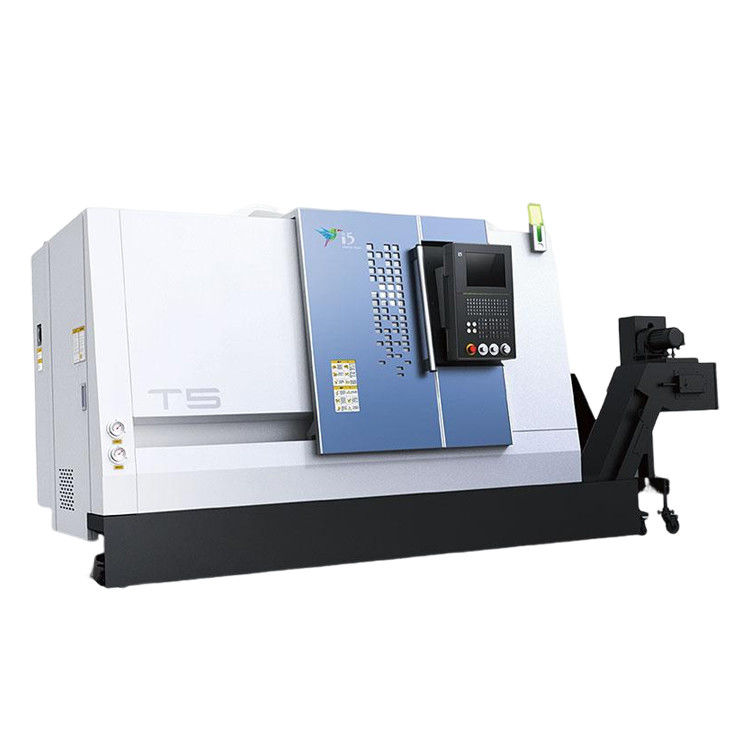

T5.1-500Q Macchina di fresatura a tornio metallico combinata con centro di tornitura CNC a controllo Fanuc
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | T5.1-500Q |
|---|---|---|---|

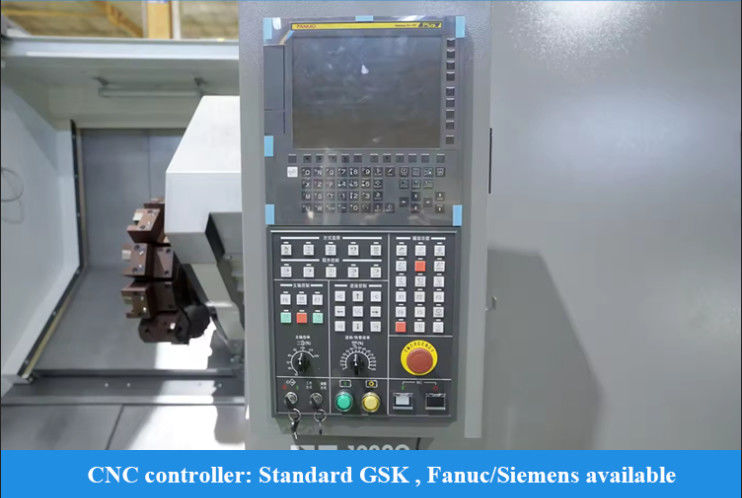

| Sistema di controllo CNC: | GSK/FANUC/SIEMENS | CNC oppure no: | CNC |
| Parola chiave: | Macchina CNC per tornitore a letto inclinato | Viaggio (asse X): | 160 |
| Viaggio (asse Z): | 560 | Traversata rapida X/Z: | 30 m/min |
| Stazioni di postazione degli attrezzi: | 8 | Velocità massima del mandrino (rpm): | 4500 |
| Max. Lunghezza girata (mm): | 500 | Max. oscillare sul letto: | Φ420 |
| Max. Sballare sullo scivolo.: | Φ280 | Diametro di Max. Cutting.: | Φ280 |
| Evidenziare |
Macchine per la fresatura di torni metallici,Macchine per la fresatura del tornio metallico CNC,Centro di giro di macinazione di CNC |
||
Descrizione del prodotto
Descrizione del prodotto:

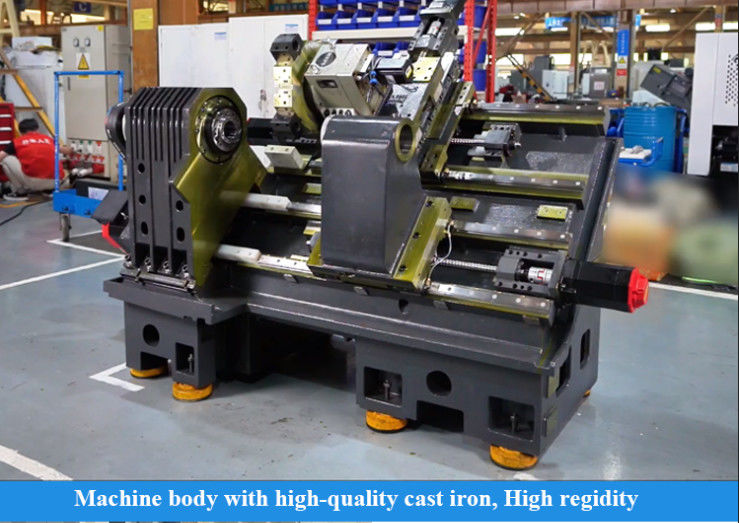

Tornio CNC orizzontale serie T5Q, che combina tecnologia di controllo intelligente e tecnologia di produzione avanzata, ha alta precisione, alta efficienza e alta rigidità di taglio. Il software di analisi agli elementi finiti viene utilizzato per ottimizzare il design, analizzare la distribuzione dei punti di sollecitazione, ridurre la deformazione delle parti e ottenere la struttura ottimale dell'intera macchina. I getti principali sono tutti realizzati con materiali in ghisa ad alta resistenza, il che garantisce la minimizzazione delle vibrazioni durante il processo di taglio e migliora la precisione di lavorazione e la stabilità di taglio.
Caratteristiche del prodotto:
1, Alta precisione
|
Unità
|
Specifiche
|
Note
|
||
|
Diametro massimo di tornitura
|
mm
|
280
|
|
|
|
Lunghezza massima di tornitura
|
mm
|
500
|
Parametri diversi dell'attrezzatura cambiano
|
|
|
Diametro massimo di oscillazione sul banco
|
mm
|
Φ420
|
|
|
|
Diametro massimo di oscillazione sul carro trasversale
|
mm
|
Φ280
|
|
|
|
Mandrino
|
Tipo di naso del mandrino
|
|
A2-6
|
|
|
Diametro interno del cuscinetto anteriore
|
mm
|
Φ100
|
|
|
|
Conicità del foro del mandrino
|
|
1:20；Φ70
|
|
|
|
Foro del mandrino
|
mm
|
Φ56
|
|
|
|
Diametro massimo della barra passante
|
mm
|
Φ50
|
|
|
|

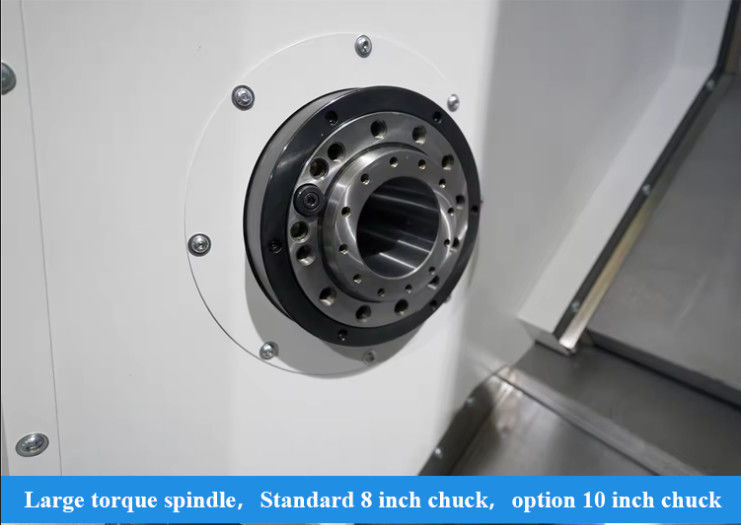

Diametro del mandrino standard
|
pollici
|
8
|
|
|
|
Velocità massima del mandrino
|
giri/min
|
4500
|
Soggetto a restrizioni del mandrino e dell'attrezzatura
|
|
|
Coppia nominale del mandrino
|
Nm
|
110(769 giri/min)
|
|
|
|
Coppia massima del mandrino
|
Nm
|
180(576 giri/min)
|
|
|
|
Potenza in uscita del motore principale continua / 30 minuti
|
kW
|
9/11
|
Mandrino meccanico
|
|
|
Due assi
|
Traslazione rapida dell'asse X/Z
|
m/min
|
30
|
|
|
Corsa asse X
|
mm
|
160
|
|
|
|
Corsa asse Z
|
mm
|
560
|
|
|
|

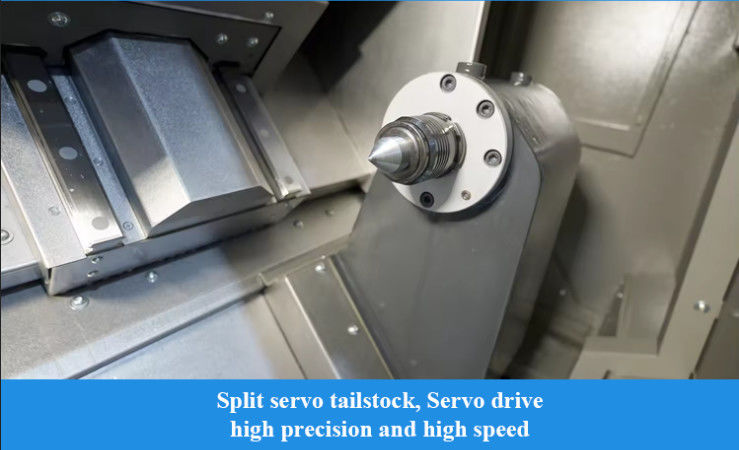

Controtesta
|
Corsa della controtesta
|
mm
|
300 |
|
|
Conicità della canna della controtesta
|
Morse
|
MT-5 |
|
|
|
Torretta
|
Forma della torretta
|
|
Torretta servo orizzontale a 8 posizioni
|
|
|
Altezza centrale della torretta
|
mm
|
80 |
|
|
|
Precisione di posizionamento ripetuto della rotazione della torretta
|
Sec.
|
±1.6
|
|
|
|
Se l'utensile può essere selezionato nelle vicinanze
|
|
sì
|
|
|
|
Altro
|
Distanza dal centro del mandrino al fondo del banco
|
mm
|
936
|
|
|
Peso netto della macchina
|
kg
|
3500
|
|
|
|
Capacità totale di alimentazione
|
kVA
|
23
|
|
|
|
Dimensioni complessive (Lunghezza X larghezza X altezza)
|
mm
|
2300×1680×1650
|
Dimensione complessiva
|
|
Applicazione industriale:
IL NOSTRO Servizio:
Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
4. Lavorazione di campioni di ogni macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
FAQ:
Q1. Sei una società commerciale o una società di produzione?
iniziando dalla data della polizza di carico della macchina.
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
