Luogo di origine:
Cina
Marca:
SMTCL
Certificazione:
CE ISO certification
Numero di modello:
Serie T5
Descrizione del prodotto:

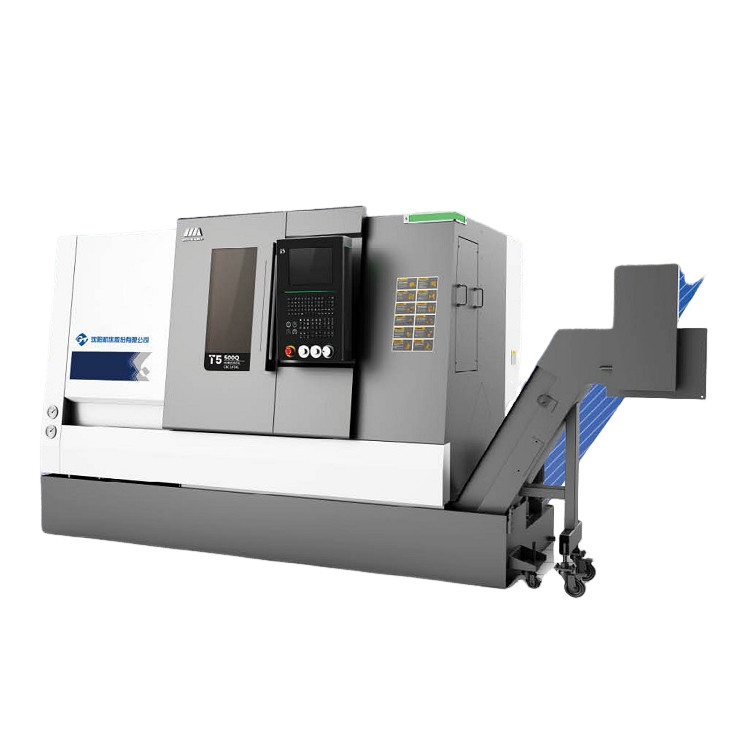

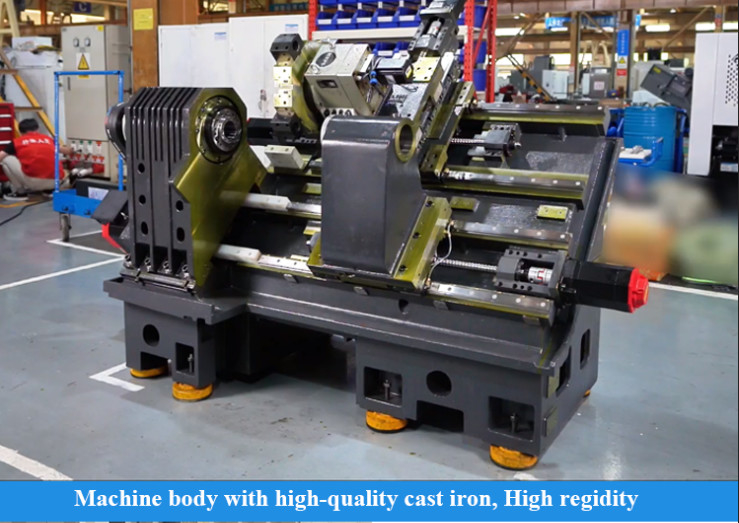

Il tornio CNC orizzontale della serie T5-Q, che combina la tecnologia di controllo intelligente e la tecnologia di produzione avanzata, ha un'elevata precisione, un'elevata efficienza e un'elevata rigidità di taglio.Il software di analisi degli elementi finiti viene utilizzato per ottimizzare il design, analizzare la distribuzione dei punti di sollecitazione, ridurre la deformazione delle parti e ottenere la struttura ottimale dell'intera macchina.Le casse principali sono tutte fatte di materiali in ghisa ad alta resistenza, che assicura la minimizzazione delle vibrazioni durante il processo di taglio e migliora la precisione di lavorazione e la stabilità del taglio.
Caratteristiche del prodotto:
1"Alta precisione"
Articolo
|
Unità
|
Specificità
|
Commenti
|
|
Diametro di rotazione massimo
|
mm
|
360
|
|
|
Lunghezza massima di rotazione
|
mm
|
1000
|
Cambiamento dei diversi parametri degli apparecchi
|
|
Diametro massimo dell'oscillazione sopra il letto
|
mm
|
Φ560
|
|
|
Diametro massimo dell'oscillazione sullo scivolo trasversale
|
mm
|
Φ350
|
|
|
Fusoliera
|
Tipo di naso del fusibile
|
|
A2-6
|
|
Diametro interno del cuscinetto anteriore
|
mm
|
Φ100
|
|
|
Taper di foratura di fusione
|
|
1:20; Φ70
|
|
|
Fusoliera a fusione
|
mm
|
Φ65
|
|
|
Max. attraverso il diametro della barra
|
mm
|
Φ50
|
|
|

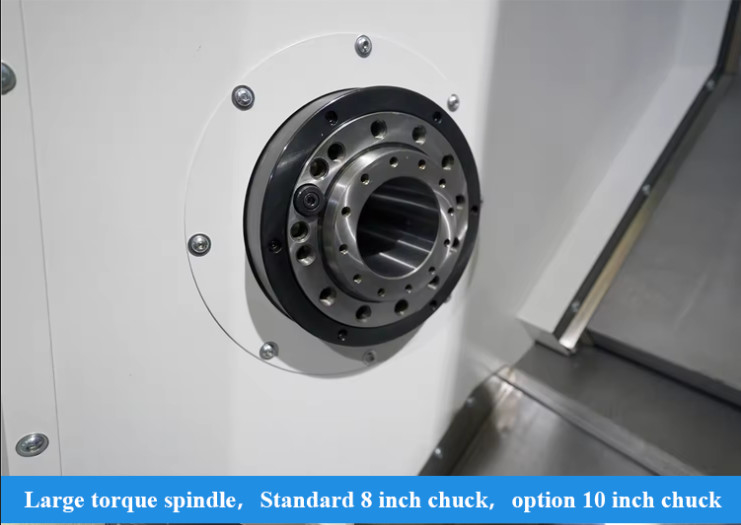

Diametro standard del mandrino
|
centimetro
|
8
|
|
|
Velocità massima del mandrino
|
r/min
|
4500
|
soggetto a restrizioni relative al mandrino e ai dispositivi
|
|
Torsione nominale dello spinello
|
Nm
|
136 ((769r/min)
|
|
|
Max. coppia di fusione
|
Nm
|
245 ((576) r/min)
|
|
|
Potenza di uscita del motore principale continua /30 minuti
|
kW
|
Il Signore, 15/11
|
Fuse meccaniche
|
|
Due assi
|
Traverso rapido dell'asse X/Z
|
m/min
|
30
|
|
Percorso dell'asse X
|
mm
|
200
|
|
|
Percorso dell'asse Z
|
mm
|
1050
|
|
|
Fabbricazione
|

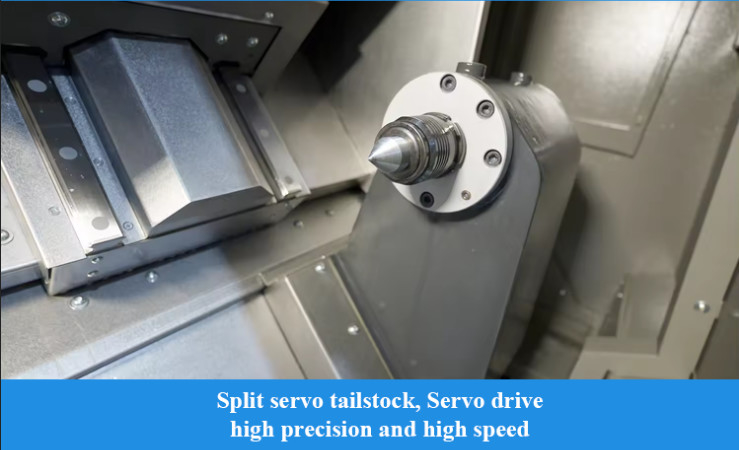

Viaggi di coda
|
mm
|
950 ((Servo drive)
|
|
Penna conica della coda
|
Morse
|
MT-5
|
|
|
Torretta
|
Forma della torretta
|
|
Servo-torretta orizzontale a 8 posizioni
|
|
Altezza centrale della torretta
|
mm
|
80
|
|
|
Precisione di posizionamento ripetuta della rotazione della torretta
|
Seg.
|
± 16
|
|
|
Se è possibile selezionare il tagliatore nelle vicinanze
|
|
- Sì, sì.
|
|
|
Tenitore utensile per la faccia finale
|
mm
|
25×25
|
1 pezzo
|
|
Portafogli per utensili
|
mm
|
Φ40
|
3 pezzi
|
|
Manica di riduzione
|
mm
|
f32
|
1 pezzo
|
|
Altri
|
Distanza dal centro dello spinello al fondo del letto
|
mm
|
1015
|
|
Peso netto della macchina
|
kg
|
4200
|
|
|
Capacità totale di alimentazione
|
KVA
|
35
|
|
|
Dimensioni complessive (lunghezza X larghezza X altezza)
|
mm
|
2750×1890×1900
|
Dimensione globale
|
Applicazione industriale:
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2. Oltre 100 controlli dei processi di produzione
3Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
