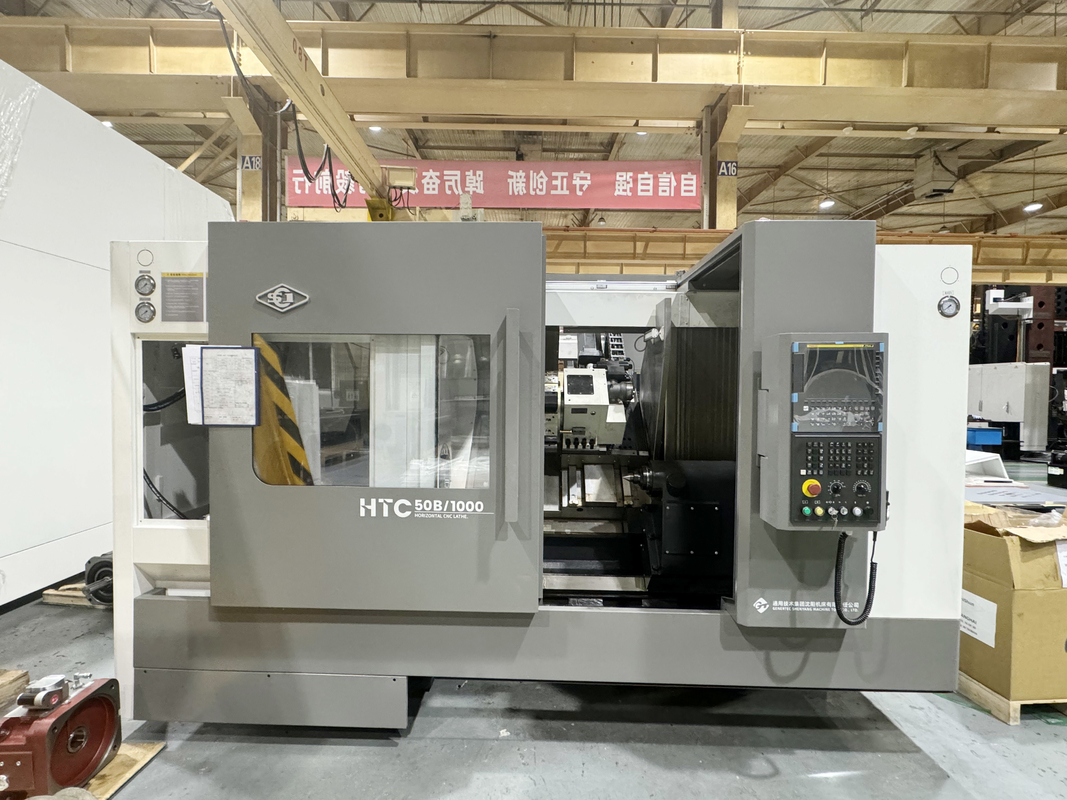

SMTCL CNC Tornibile HTC50B FANUC Sistema orizzontale 12 stazioni Servo Torretta letto inclinato Tornibile CNC
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC50B |
|---|---|---|---|
| Sistema di controllo CNC: | GSK/FANUC/SIEMENS | CNC oppure no: | CNC |
| Parola chiave: | Macchina CNC per tornitore a letto inclinato | Max. Lunghezza girata (mm): | 2000 |
| Velocità massima del mandrino (rpm): | 3000 r.p.m | Viaggio (asse X): | 320 |
| Viaggio (asse Z): | 1050、1550、2050 | Diametro di rotazione massimo: | Φ550 |
| Lunghezza massima di rotazione: | 1000、1500、2000 | Swing massimo sul letto: | Φ670 |
| Max swing over slide: | Φ500 | ||
| Evidenziare |
12 stazione servo torretta tornio CNC,FANUC sistema di tornitore CNC,Tornio inclinato di CNC del letto |
||
Descrizione del prodotto
Descrizione del prodotto:

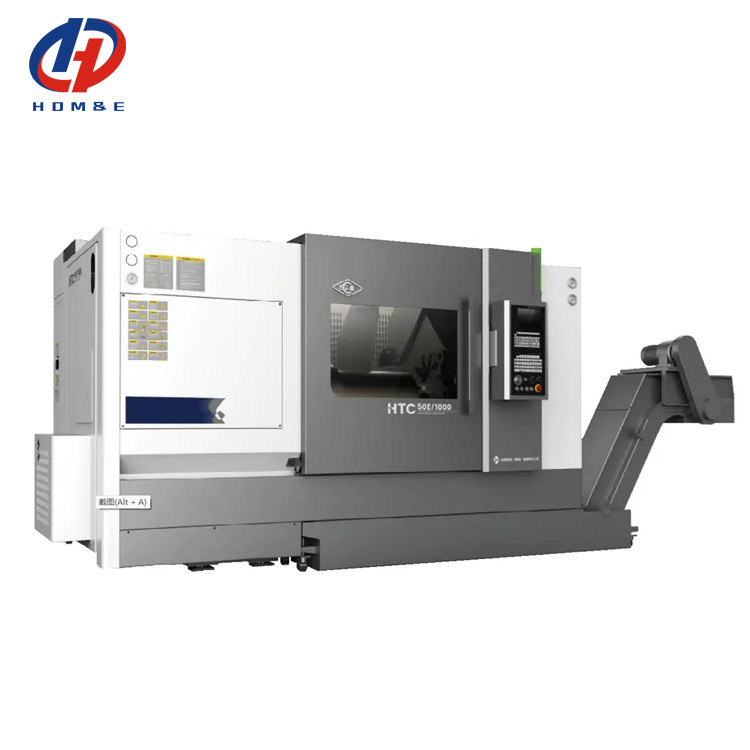

Il tornio CNC a letto inclinato HTC50B è una nuova generazione di tornio CNC.e lavorazione ad alta precisione di parti rotanti in industrie quali le automobili, motori, cuscinetti e pressione idraulica.
Caratteristiche del prodotto:
1. letto integrato ad alta rigidità
|
Articolo
|
Unità
|
Serie HTC50E
|
|
|
Diametro massimo dell'altalena sopra il letto
|
mm
|
700/670/670
|
|
|
Lunghezza massima di taglio
|
mm
|
1000/1500/2000
|
|
|
Diametro di taglio massimo
|
mm
|
Acciaio 500/disco 550
|
|
|
Diametro massimo di oscillazione sopra il veicolo
|
mm
|
500
|
|
|

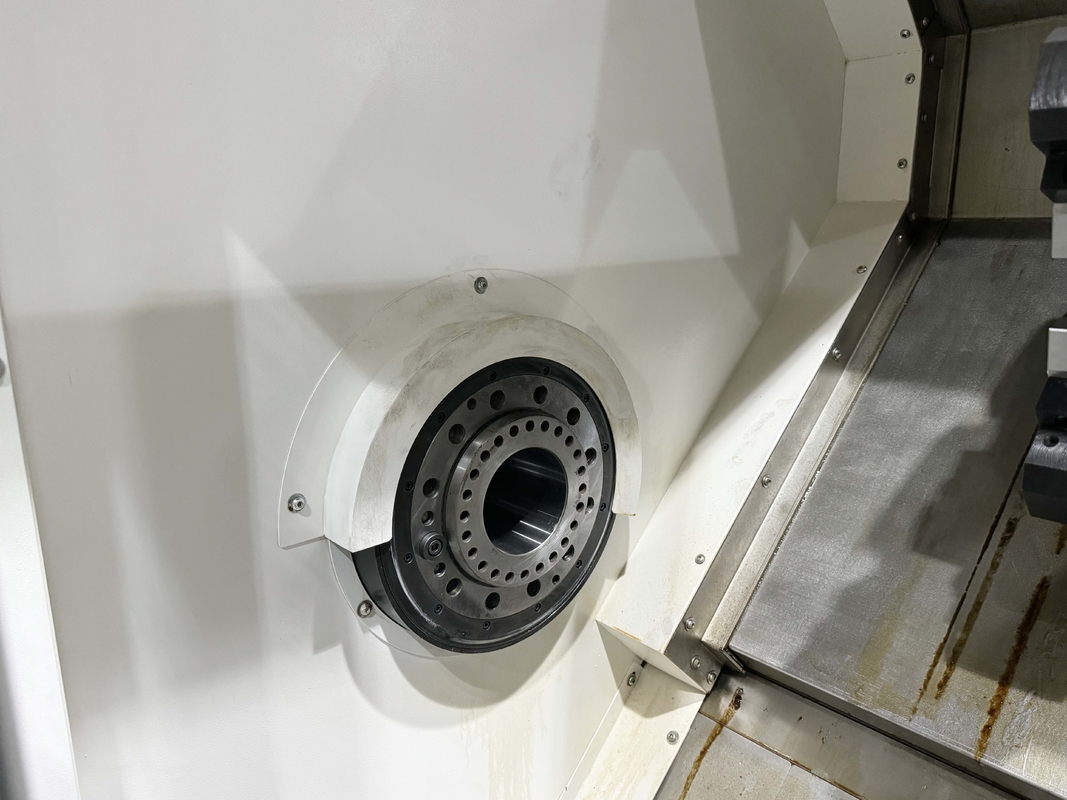

Naso a fusione
|
|
A2-11
|
|
|
Diametro del foro dello spinello
|
mm
|
104
|
|
|
Fusolieri singoli
Capo di fabbrica |
Intervallo di velocità dello spinello
Torsione massima di uscita dello spinello |
r/min/Nm
|
353000/890
FANUC |
|
Motore principale
|
30 minuti / continuo
|
kW
|
30/22
|
|
Scalatore standard
|
Diametro della spina
|
centimetro
|
12'
|
|
Velocità di movimento veloce sull'asse X
|
m/min
|
30
|
|
|
Velocità di movimento veloce dell'asse Z
|
m/min
|
30
|
|
|
Viaggio sull'asse X
|
mm
|
320
|
|
|
Viaggio sull'asse Z
|
mm
|
1050/1550/2050
|
|
|

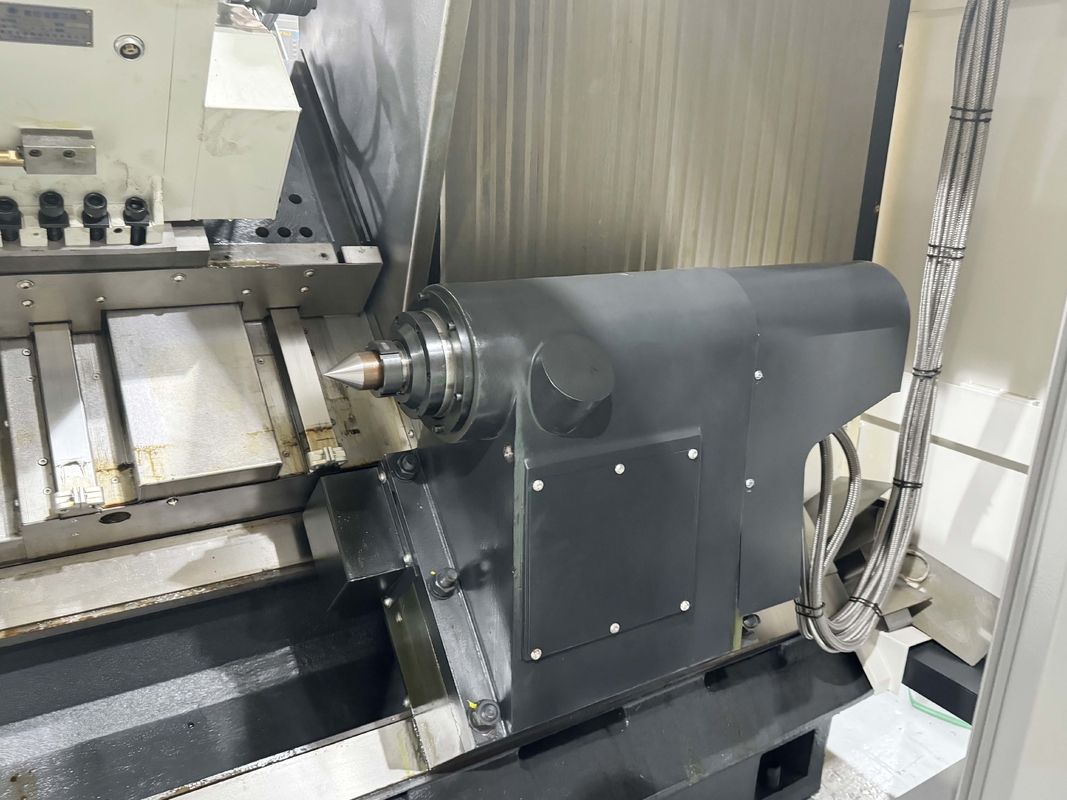

Diametro della manica della coda
|
mm
|
120
|
|
|
Viaggio a manica di coda
|
mm
|
150
|
|
|
Viaggi di coda
|
mm
|
800/1300/1800
|
|
|
Fuso di coda conico
|
Morse
|
5#
|
|
|

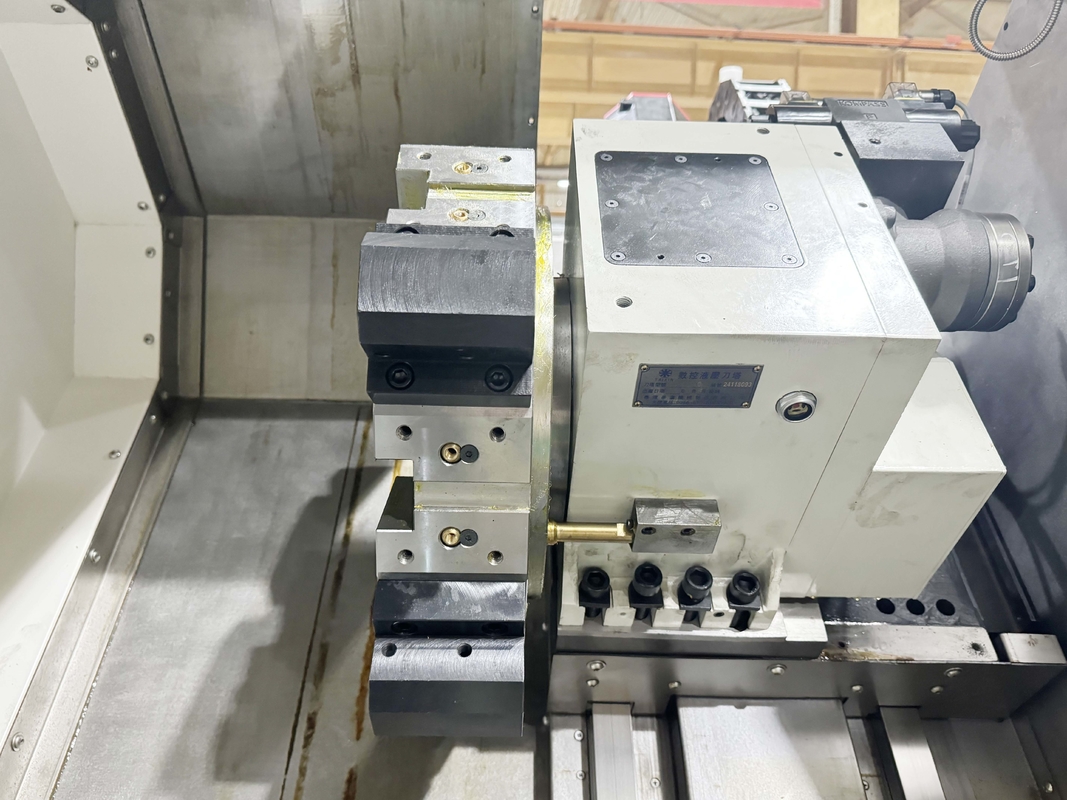

Forma standard della torretta
|
|
Torretta servo a 12 stazioni orizzontale
|
|
|
Dimensioni degli attrezzi
|
Strumento esterno
|
mm
|
25×25
|
|
Diametro della barra
|
mm
|
F50/Ф40/Ф32/Ф25
|
|
|
Precisione di posizionamento
|
Asse X
|
mm
|
0.010
|
|
Asse Z
|
mm
|
0.015
|
|
|
Precisione di ripetizione della posizione
|
Asse X
|
mm
|
0.005
|
|
Asse Z
|
mm
|
0.007
|
|
|
Capacità di peso
|
Tipo di disco
|
kg
|
200
|
|
Tipo di albero
|
kg
|
800
|
|
|
Peso della macchina
|
|
|
7000/8500/10000
|
|
Aspetto della macchina utensile
|
Lunghezza × larghezza × altezza
|
mm
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200 |
Applicazione industriale:
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
