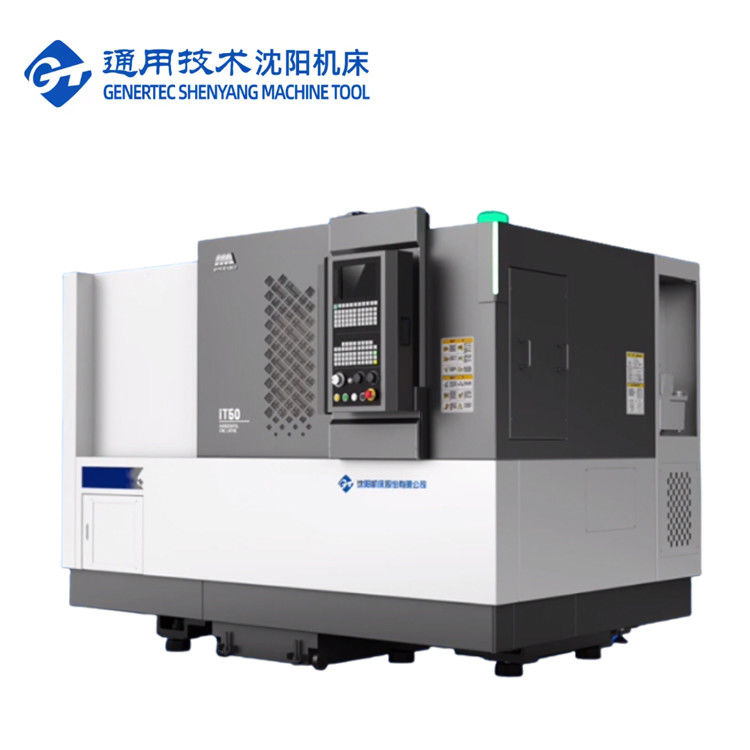

SMTCL CNC Lathe IT35L Metal Bearing Machining Spindle di grande durata CNC Lathe Machine
Dettagli del prodotto
| Marca: | SMTCL | Parola chiave: | Macchina CNC per tornio a letto inclinato |
|---|---|---|---|
| Numero di modello: | iT35L | Sistema di controllo CNC: | GSK |
| Massimo. Lunghezza tornita (mm): | 500 | Massimo. Velocità del mandrino (rpm): | 4 000 giri/h |
| Corsa (asse X)(mm): | 260 | Corsa (asse Z)(mm): | 510 |
| Diametro di rotazione massimo: | Φ360 | Lunghezza massima di rotazione: | 500 |
| Swing massimo sul letto: | Φ580 | Max swing over slide: | Φ330 |
| Evidenziare |
Macchina inclinata del tornio di CNC del letto,TORNIO CNC SMTCL,Tornio inclinato di CNC del letto |
||
Descrizione del prodotto
SMTCL CNC Lathe IT35L Metal Bearing Machining Spindle di grande durata CNC Lathe Machine
Il tornio CNC a letto inclinato è un tipo di tornio CNC con un disegno inclinato.e migliora la precisione di lavorazione e la qualità della superficieIl tornio è generalmente utilizzato per la lavorazione di pezzi a albero lungo e sottile, quali barre filettate, cuscinetti, ecc.può completare automaticamente l'attività di lavorazione del pezzo, ha le caratteristiche di elevata efficienza, precisione e affidabilità.e è ampiamente utilizzato nella produzione di macchine, industria automobilistica, aerospaziale e altri settori.
- Alta rigidità
- Analisi degli elementi finiti per ottimizzare l'intera struttura della macchina

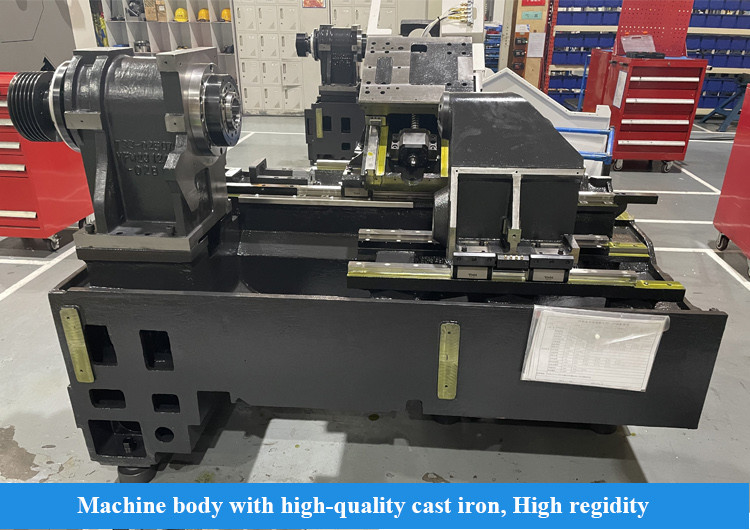

- Il letto è fatto di materiali di alta qualità con una disposizione di barre ragionevole
- Configurazione di grande span, grande fusione coppia, migliorare la rigidità di taglio
- Processo di raschiatura di precisione, migliorare la rigidità della connessione
- Alta efficienza
- Configurazione del servo utensile, breve tempo di trasposizione, elevata efficienza di cambio utensile
- Motore servomotore a due assi, velocità di movimento rapida
- Progettazione di porte di scarica di chip di grandi dimensioni, scarica di chip efficiente
- Progettazione user-friendly, facile utilizzo e manutenzione
- Alta stabilità
- Struttura di alimentazione a doppio supporto per ottenere una lavorazione stabile
- Vello guida di alta qualità, funzionamento stabile
- Piattaforma di coda integrata, semplificazione delle parti, elevata stabilità
- Indicatori quantitativi dei processi, norme di controllo rigorose
| Articolo | unità | Specificità | ||
|---|---|---|---|---|
| iT35 | iT35L | |||
| Diametro di rotazione massimo | mm | Φ360 | ||
| Lunghezza massima di rotazione | mm | 350 | 500 | |
| Swing massimo sul letto | mm | Φ580 | ||
| Max swing over slide | mm | Φ360 | Φ330 | |

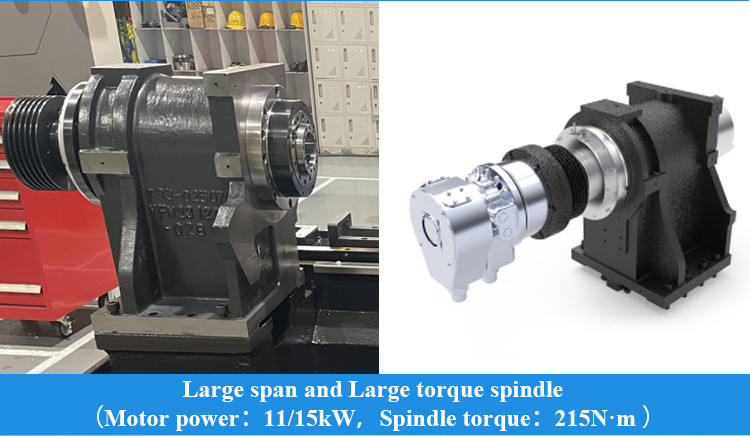

| Fusoliera | naso a fusione | A2-6 | ||
| Dia del cuscinetto anteriore. | mm | 100 | ||
| Conico del fusibile e dimensione del foro | 1:20; Φ70 | |||
| dis.di buco di fusione | mm | Φ65 | ||
| Max. di bar. | mm | Φ50 | ||

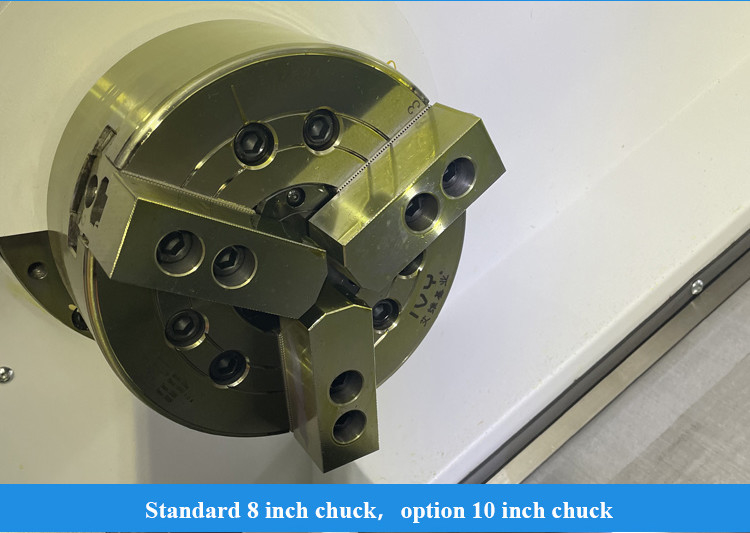

| Dimensione del collettore | centimetro | 8 | ||
| velocità del mandrino | r/min | 4000 | ||
| coppia nominale dello spinello | Nm | 157.5 ((666 r/min) | ||
| coppia massima del mandrino | Nm | 215 ((666 r/min) | ||
| potenza massima del motore continua/30 min | kW | Il Signore, 15/11 | ||
| Nutrimento | Traversata rapida X/Z | m/min | 30 | |
| Velocità massima X/Z | m/min | 30 | ||
| percorrenza dell'asse x | mm | 200 | ||
| percorrenza dell'asse z | mm | 350 | 510 | |

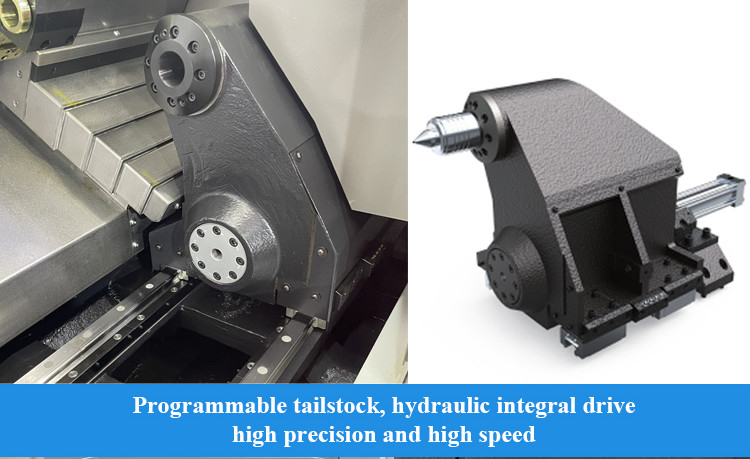

| Fabbricazione | viaggi di stagno | mm | - No | 400 |
| tipo di azionamento | - No | Azionamento a cilindro | ||
| Velocità massima di movimento veloce | m/min | - No | 8 | |
| Lunghezza minima del pezzo di lavoro da sollevamento | mm | - No | 120 | |
| Conicità della coda | morse | - No | MT-5 | |
| Torretta | tipo di torretta | Torretta servo orizzontale a 8 stazioni | ||
| altezza centrale | mm | 80 | ||
| posizionamento rotativo | Seg. | ± 16 | ||
| Se il tagliatore può selezionare lo strumento vicino | - Sì, sì. | |||
| Tenitore utensile terminale | mm | 25*25 | ||
| Portafogli per utensili | mm | Φ40 | ||
| Manica del riduttore | mm | Φ32 | ||
| Rimozione del chip di raffreddamento | Pressione della pompa di raffreddamento | bar | 0.9 | |
| Flusso della pompa di raffreddamento | L/min | 40 | ||
| Capacità del serbatoio | L | 150 | 160 | |
| Modulo di estrattoio di chip | Piastra della catena laterale destra | |||
| Caricamento | Parti simili a dischi | kg | 150 Compresi i collettori e gli altri accessori | |
| Parti assiali | kg | 300 Comprese le valvole e gli altri accessori | ||
| Altri | Il centro dello spinello è alto dal fondo del letto | mm | 108+0 | |
| peso | kg | 3300 | 3600 | |
| potenza | KVA | 27 | ||
| dimensioni totali (L*W*H) |
mm | 2330*1675*1760 | 2550*1675*1760 | |

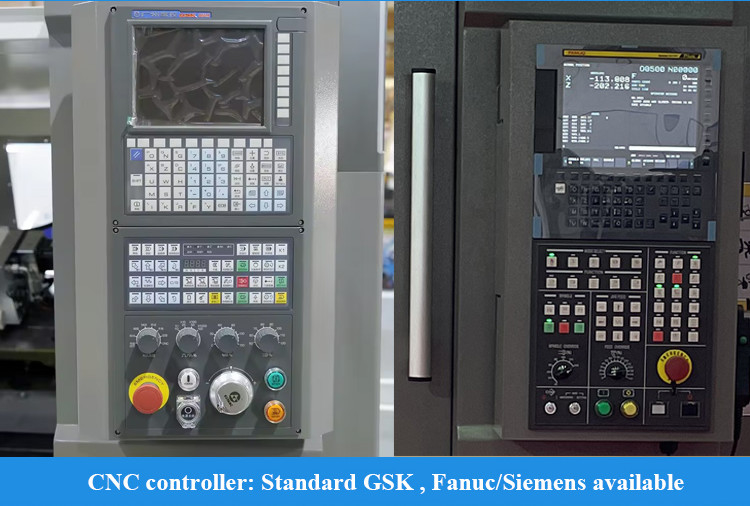

- Controller GSK988TA
- Massello e cilindro marchio cinese
- 8 posizioni torretta

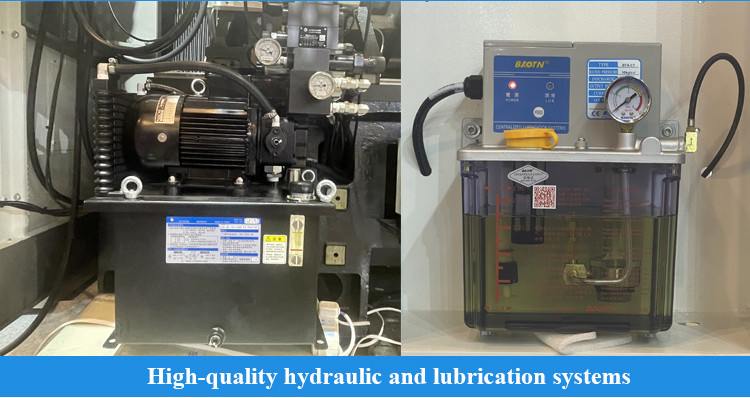

- Stazione idraulica di marca cinese
- Casella di chip
- Convogliatore laterale
- Trasporto posteriore
- Cucciole speciali
- Cisterna speciale
- Torretta speciale
- Assicurarsi di ricevere una macchina di alta qualità
- Ogni parte deve essere ispezionata.
- Oltre 100 sistemi di controllo dei processi di produzione
- Oltre 200 elementi di controllo
- Trattamento dei campioni di ciascuna macchina
- 72 ore di prova prima della consegna
- Senso di qualità, le richieste dei clienti vengono prima di tutto.
- 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- Produttore ad alta tecnologia con capacità di ricerca e progettazione
- Sistema di approvvigionamento stabile e maturo
- Giovani venditori attivi e ingegneri per servizi istantanei ((24 ore online)
- Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
- Il nostro principio di progettazione struttura: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
