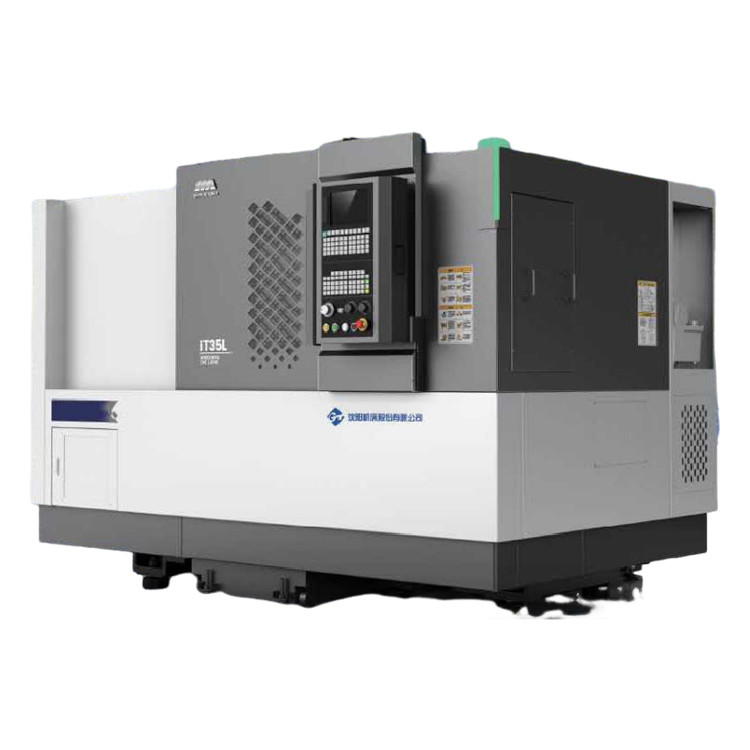

SMTCL CNC Torno IT50 Serie Slant letto CNC Torno 45 gradi CNC Torno macchina
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | it50 |
|---|---|---|---|

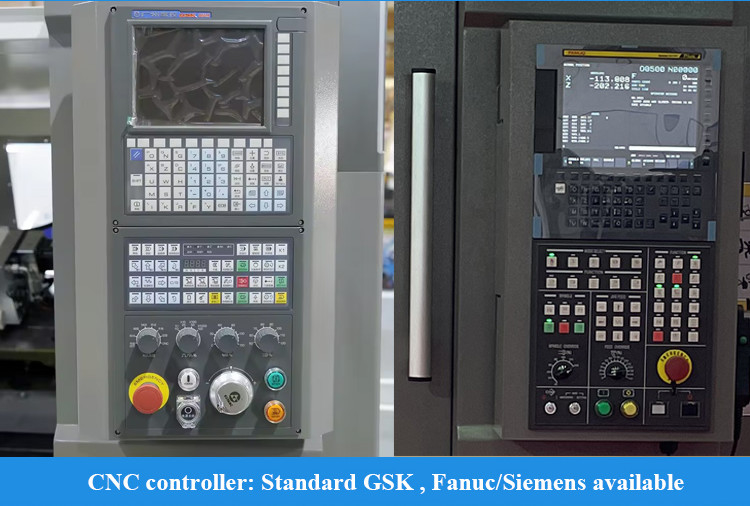

| Sistema di controllo CNC: | GSK | CNC oppure no: | CNC |
| Parola chiave: | Macchina CNC per tornitore a letto inclinato | Max. Lunghezza girata (mm): | 500 |
| Velocità massima del mandrino (rpm): | 3500 r.p.m | Viaggio (asse X): | 260 |
| Viaggio (asse Z): | 505 | Diametro di rotazione massimo: | Φ500 |
| Lunghezza massima di rotazione: | 500 | Swing massimo sul letto: | Φ580 |
| Max swing over slide: | Φ320 | ||
| Evidenziare |
Macchine per la fresatura a tornio CNC a letto inclinato,Tornatorio a letto inclinato CNC,La macchina di tornitura CNC a tornitura 45 gradi |
||
Descrizione del prodotto
Descrizione del prodotto:
Il tornio CNC orizzontale della serie IT è adatto per la lavorazione di tutti i tipi di pezzi a disco e a filo corto, può girare la faccia finale e la scanalatura finale, il cerchio esterno e il filo del foro interno,la scanalatura e la superficie rotante e altre caratteristiche geometriche. Può soddisfare le esigenze di lavorazione efficienti, di grandi quantità e di alta precisione di automobili, cuscinetti, macchinari di ingegneria, metalli non ferrosi e altre industrie per parti rotanti.
Caratteristiche del prodotto:
1,Alta rigidità
* Analisi degli elementi finiti per ottimizzare l'intera struttura della macchina

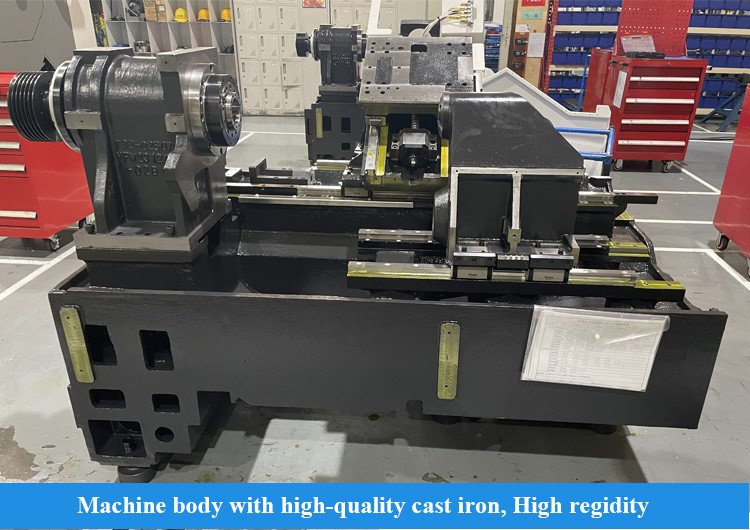

* Il letto è realizzato in materiali di alta qualità con una disposizione di barre ragionevole

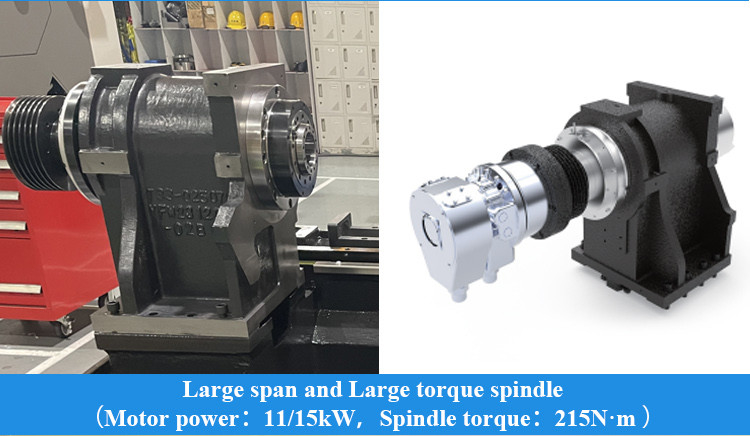

* Configurazione di grande span, spindle di grande coppia, miglioramento della rigidità di taglio
* Processo di raschiatura di precisione, miglioramento della rigidità del collegamento
|
Articolo
|
unità
|
specifica (IT 50)
|
||
|
Diametro di rotazione massimo
|
mm
|
Φ500 Φ500
|
||
|
Lunghezza massima di rotazione
|
mm
|
500
|
||
|
Swing massimo sul letto
|
mm
|
Φ580
|
||
|
Max swing over slide
|
mm
|
Φ320
|
||
|
Fusoliera
|
|
|||
|
naso a fusione
|
mm
|
A2-8
|
||
|
Dia del cuscinetto anteriore
|
mm
|
120
|
||
|
Conico del fusibile e dimensione del foro
|
mm
|
1:20; Φ90
|
||
|
dis.di buco di fusione
|
mm
|
Φ80
|
||
|
Max. di bar.
|
mm
|
Φ65
|
||
|
Dimensione del collettore
|
centimetro
|
10
|
||
|
velocità del mandrino
|
r/min
|
3500
|
||
|
coppia nominale dello spinello
|
Nm
|
243 ((588r/min)
|
||
|
coppia massima del mandrino
|
Nm
|
300 ((588 r/min)
|
||
|
potenza massima del motore continua/30 min
|
kW
|
15/18.5
|
||
|
Nutrimento
|
|
|||
|
Velocità massima X/Z
|
m/min
|
24
|
||
|
percorrenza dell'asse x
|
mm
|
260
|
||
|
percorrenza dell'asse z
|
mm
|
505
|
||
|

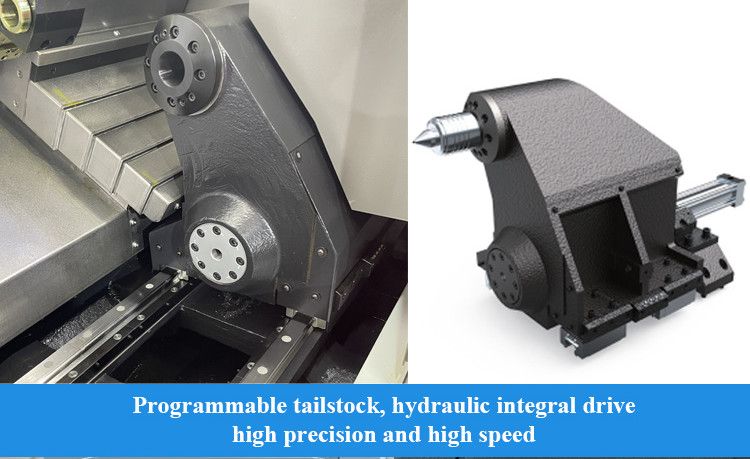

Fabbricazione
|
|
|
||
|
viaggi di stagno
|
mm
|
400
|
||
|
Conicità della coda
|
morse
|
MT-5
|
||
|
Torretta
|
|
|||
|
tipo di torretta
|
|
Torretta servo orizzontale a 8 stazioni
|
||
|
altezza centrale
|
mm
|
100
|
||
|
posizionamento rotativo
|
SEC.
|
± 16
|
||
|
Altri
|
|
|||
|
peso
|
Peso totale
|
3700
|
||
|
dimensioni totali
(L*W*H) |
mm
|
2550×1675×1820
|
||
Applicazione industriale:
Il nostro servizio:
1. Assemblare e debug prima della consegna
2Rispondete entro 24 ore e procedete a risolvere il problema.
3. 1 anno di servizio di riparazione gratuito (solo senza danni umani).
4Soluzione globale di magazzinaggio fornita
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
