SMTCL SYMG Alta rigidità Torno CNC ad alta velocità HTC125 Torno CNC a letto piatto orizzontale grande

Marchio: SMTCL/SYMG
Numero di modello: HTC125
Luogo di origine: La Cina
Certificazione: ISO certification
Quantità minima di ordine: 1 insieme
Capacità di fornitura: 50 insiemi al mese
Tag

Macchina di giro a base piatta di CNC

FTL320 che gira la macchina di CNC

Macchina a base piatta di CNC di asse di Z

Dettagli del prodotto

Marchio:: SYMG, SMTCL Max. Length del pezzo in lavorazione (millimetro):: 5000
Velocità di rotazione del mandrino di massimo (r.p.m):: 500 r.p.m Foro di fuso (millimetro):: 130
Precisione di posizionamento (millimetro):: ±0.014 Ripetibilità (X/Y/Z) (millimetro): Sistema:: ±0.006
Struttura:: Tornio del letto piano Sistema di controllo di CNC:: GSK, FANUC, SIEMENS
Marca di Toolpost:: IEEPO Dimensione (L*W*H):: 8500X2725X2450
Evidenziare

Torno CNC ad alta velocità

,

Macchine a tornio CNC orizzontali

,

Torno CNC a letto piatto ad alta rigidità

Descrizione del prodotto

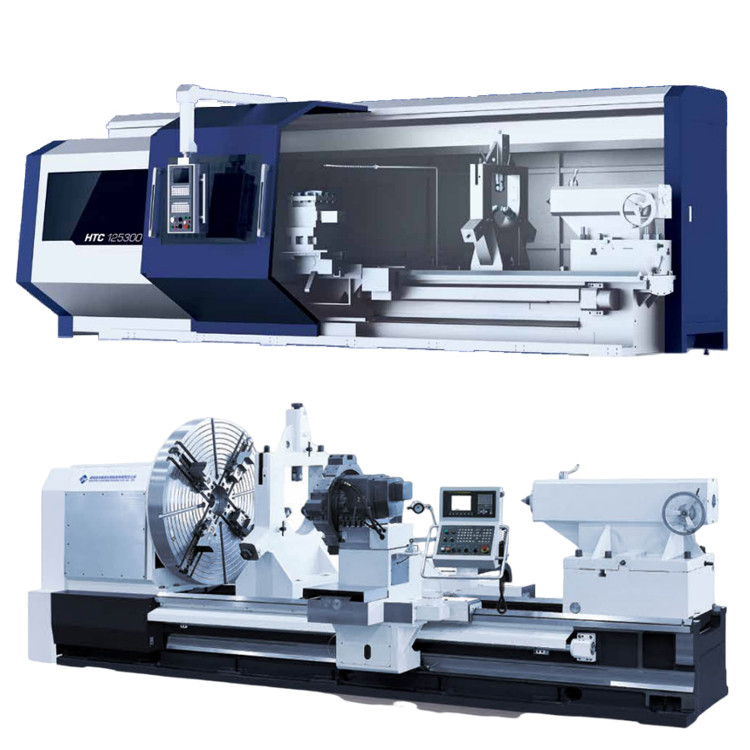

HTC125serie di grandi dimensioniTornio orizzontale CNCSMTCL SYMG

Panoramica del tornio

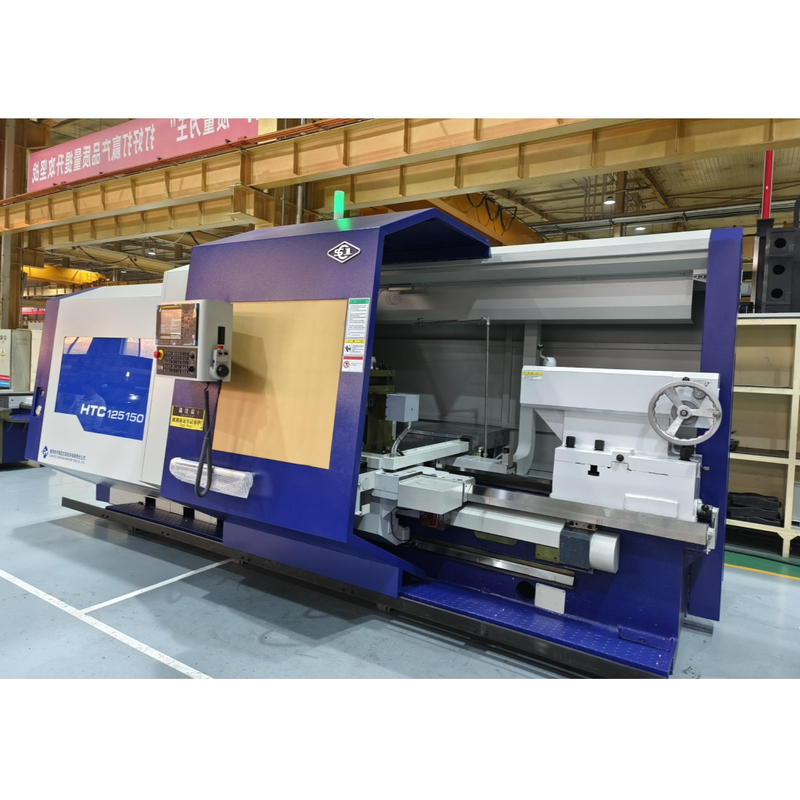

Tornio a banco orizzontale CNC HTC125 di grandi dimensioni,Elevata rigidità, alta velocità, alta precisione ed elevata efficienza

SPECIFICHE del tornio
Introduzione al prodotto

SMTCL SYMG Alta rigidità Torno CNC ad alta velocità HTC125 Torno CNC a letto piatto orizzontale grande 0

SPECIFICHE DEL PRODOTTO

Principali specifiche tecniche

Principali parametri tecnici
Articoli
Unità
HTC 125150
HTC 125300
HTC 125500

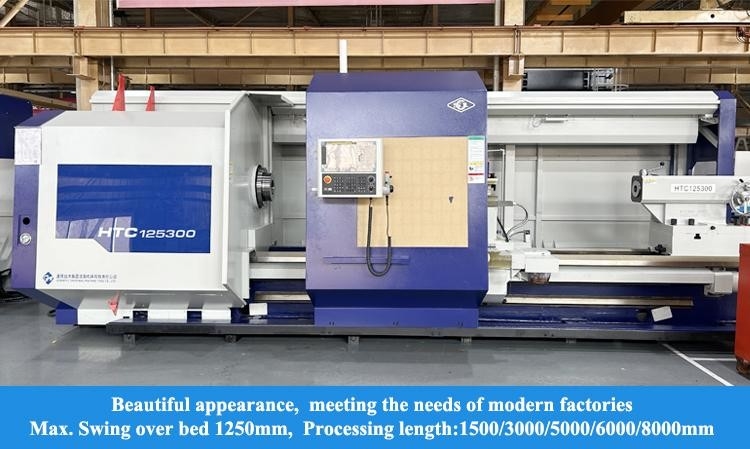

Diametro massimo di oscillazione sul banco
mm
1250
1250
1250
Lunghezza massima di tenuta del pezzo (distanza tra le punte)
mm
1600
3100
5100
Lunghezza massima di taglio
mm
1500
3000
5000
Diametro massimo di taglio
mm
1250
1250
1250
Diametro massimo di oscillazione sul carro trasversale
mm
850
850
850
Tipo e codice del naso del mandrino

A2-15
A2-15
A2-15
Conicità del foro anteriore del mandrino

Sistema metrico 140
Sistema metrico 140
Sistema metrico 140
Diametro del foro del mandrino
mm
130
130
130
Testata idraulica a velocità variabile
Gamma di velocità del mandrino
giri/min
5-500
5-500
5-500
Coppia massima in uscita del mandrino
Nm
7500
7500
7500
Passi di velocità del mandrino

Idraulicamente3passi, velocità infinitamente variabili ad ogni passo
Idraulicamente3passi, velocità infinitamente variabili ad ogni passo
Idraulicamente3passi, velocità infinitamente variabili ad ogni passo
Potenza del motore principale
kW
22
22
22
Mandrino

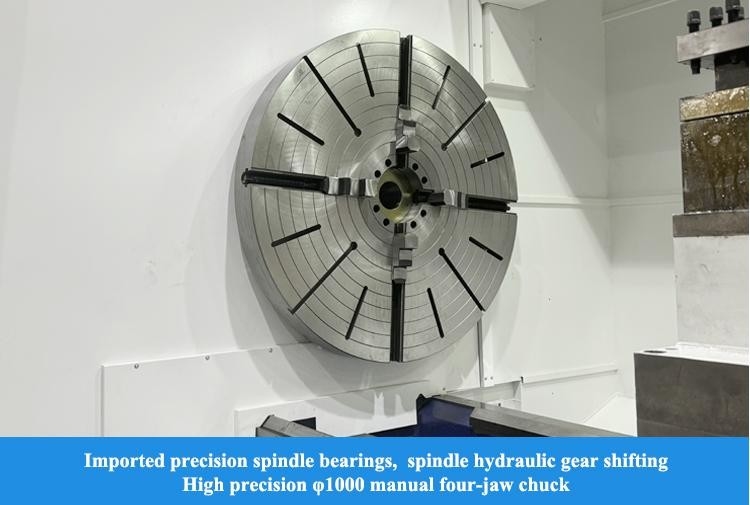

Diametro/tipo di mandrino
mm
1000/manuale a quattro griffe
1000/manuale a quattro griffe
1000/manuale a quattro griffe
Velocità di traslazione rapida asse X
m/min
6
6
6
Velocità di traslazione rapida asse Z
m/min
5
5
5
Corsa asse X
mm
650
650
650
Corsa asse Z
mm
1500
3000
5000

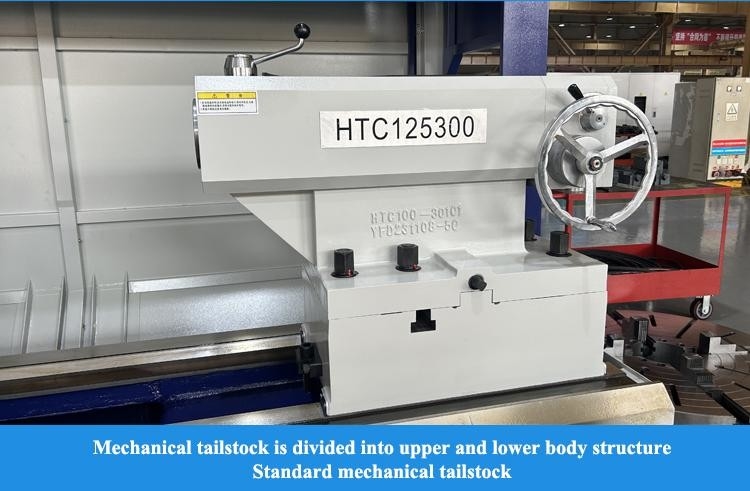

Contropunta meccanica
Diametro del cannotto della contropunta
mm
160
160
160
Corsa del cannotto della contropunta
mm
300
300
300
Conicità del cannotto della contropunta

Morse 6#
Morse 6#
Morse 6#

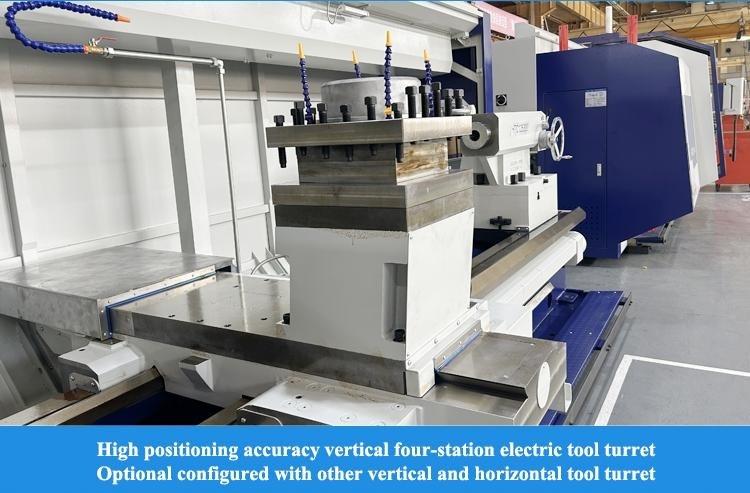

Tipo di torretta portautensili

Verticale a 4 posizioni
Verticale a 4 posizioni
Verticale a 4 posizioni
Dimensione utensile
mm
40X40
40X40
40X40
Capacità di carico massima
Pezzi a disco
kg
1000
1000
1000
Pezzi ad albero
kg
5000
5000
5000
Precisione di lavorazione
Precisione di lavorazione

IT6-IT7
IT6-IT7
IT6-IT7
Rotondità del pezzo lavorato
mm
0.005
0.005
0.005
Consistenza del diametro di lavorazione
mm
0.025/300
0.025/300
0.025/300
Planarità del pezzo lavorato
mm
0.02/0300
0.02/0300
0.02/0300
Rugosità superficiale del pezzo lavorato
Superficie cilindrica
Ral.6nm
Ral.6nm
Ral.6nm
Superficie bombata circolare Superficie conica
Ra 3.2pm
Ra 3.2pm
Ra 3.2pm
Precisione di posizionamento
Asse X
mm
0.014
0.014
0.014
Asse Z
mm
0.024
0.032
0.05
Precisione di posizionamento ripetuta
Asse X
mm
0.006
0.006
0.006
Asse Z
mm
0.012
0.016
0.016
Altezza al centro
Dal banco
mm
625
625
625
Dalla superficie del suolo
mm
1275
1275
1275
Alimentazione principale
Tensione
V
AC380
AC380
AC380
Intervallo di fluttuazione della tensione

±10%
±10%
±10%
Frequenza
Hz
50 ±0.5
50 ±0.5
50 ±0.5
Capacità elettrica totale
KVA
51
51
51
Dimensione complessiva (L X P X A)
mm
5000X2725X2450
6500X2725X2450
8500X2725X2450
Note: i parametri forniti nella tabella sono solo di riferimento e si prega di fare riferimento al prodotto reale in caso di modifiche.
