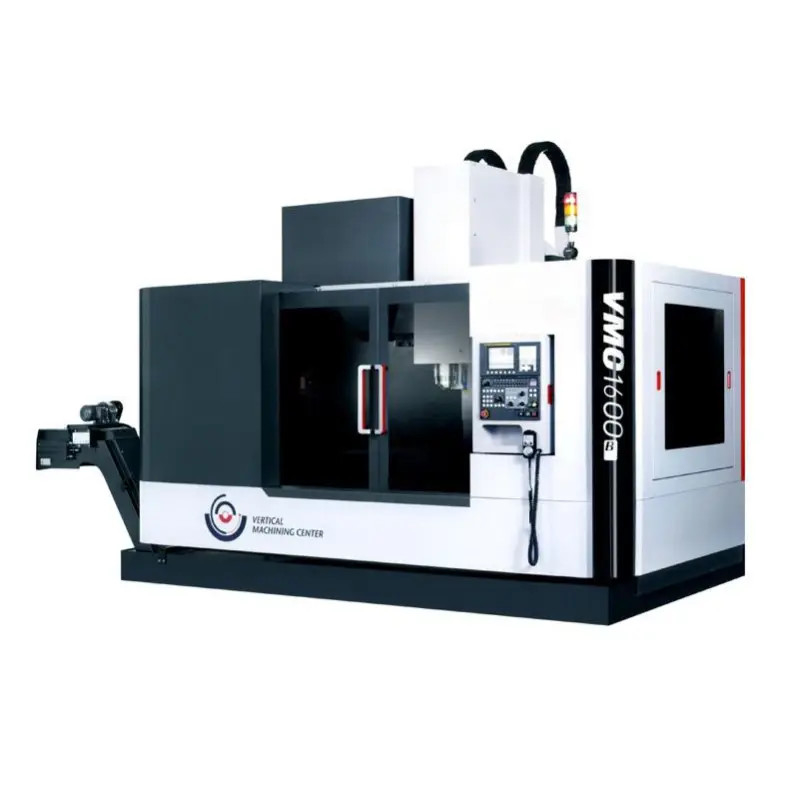

VMC1600 Centro di lavorazione verticale CNC 3/4 asse Macchina di fresatura CNC SMTCL SYMG
Dettagli del prodotto
| Velocità del mandrino:: | 6000 rpm | Coppia di torsione del fuso:: | 95.4Nm |
|---|---|---|---|
| Velocità di avanzamento:: | 10 m/min | Conicità del fuso:: | BT50 |
| Sistema di controllo di CNC:: | FANUC, Siemens | Viaggio della Tabella (x) (millimetro):: | 1600 |
| Viaggio della Tabella (z) (millimetro):: | 800 | Ripetibilità (X/Y/Z) (millimetro):: | 0,01 |
| Velocità veloce del movimento di X/Y/Z:: | 24/24/20 di m/min | Marchio:: | SYMG, SMTCL |
| Evidenziare |
centro di lavorazione verticale di CNC di 4 assi,VMC1600 Macchina di fresatura CNC,Centro di lavorazione verticale di CNC di 5 assi |
||
Descrizione del prodotto
La dimensione del tavolo da lavoro della serie VMC B da 650*430mm a 2200*800mm, il percorso dell'asse X da 580mm a 2100mm, varie configurazioni possono soddisfare le esigenze dei clienti in diversi campi.
| Modello | Unità | VMC1300B | VMC1600B | VMC2100B |
| Dimensioni del tavolo da lavoro | mm | 1400x700 | 1700x800 | 2200x800 |
| Dimensioni delle fessure in T | mm | 18x5 | 22x5 | 22x5 |
| Carico massimo consentito | kg | 1000 | 2000 | 3000 |
| Viaggio sull'asse X | mm | 1300 | 1600 | 2100 |
| Viaggio sull'asse Y | mm | 700 | 800 | 800 |
| Viaggio sull'asse Z | mm | 700 | 800 | 800 |
| Distanza massima dal naso dello spinello al tavolo da lavoro | mm | 850 | 940 | 1000 |
| Distanza minima dal naso dello spinello al tavolo da lavoro | mm | 150 | 140 | 200 |
| Fabbricazione a partire da prodotti della voce 8528 | BT1commercio di beni | BT1 commercio | BT1 commercio | |
| Velocità del mandrino | r/min | 8000/6000/6000 | 6000 | 6000 |
| Torsione del motore principale | Nm | 52.5/71.7/95.4 | 95.4 | 380 |
| Potenza del motore principale | kW | 15/11; 15/18. 15/5/18.5 | 15/18.5 | 15/18.5 |
| Asse X/Y/Z velocità rapida | m/min |
24/24/20; 24/24/20 "24/24/20 |
24/24/20 | 18/18/18 |
| Velocità di alimentazione | m/min | 2010/10/10 | 10 | 10 |
| Modulo per la rivista degli strumenti | Braccio meccanico | Braccio meccanico | Braccio meccanico | |
| Quantità di attrezzi | pcs | 24/20/20 | 20 | 20 |
| Tempo di cambio utensile | s | 2.5/3.5/3.5 | 3.5 | 3.5 |
| Precisione di posizionamento | mm | 0.020/0.012/0.012 | 0.020/0.012/0.012 | 0.022/0.012/0.012 |
| Accuratezza della ripetibilità | mm | 0.012/0.010/0.008 | 0.012/0.010/0.008 | 0.013/0.008/0.008 |
| Capacità di potenza generale | KVA | 37 | 37 | 37 |
| Pressione di alimentazione dell'aria | MPa | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |
| Dimensioni totali (LxWxH) | mm | 5026x3232x3361 | 5840x3340x3715 | 6705x3500x3910 |
| Peso della macchina | kg | 11000 | 135000 | 17500 |
| Controller CNC | FANUC 0i-MF | FANUC 0i-MF | FANUC 0i-MF |
Punti salienti del prodotto

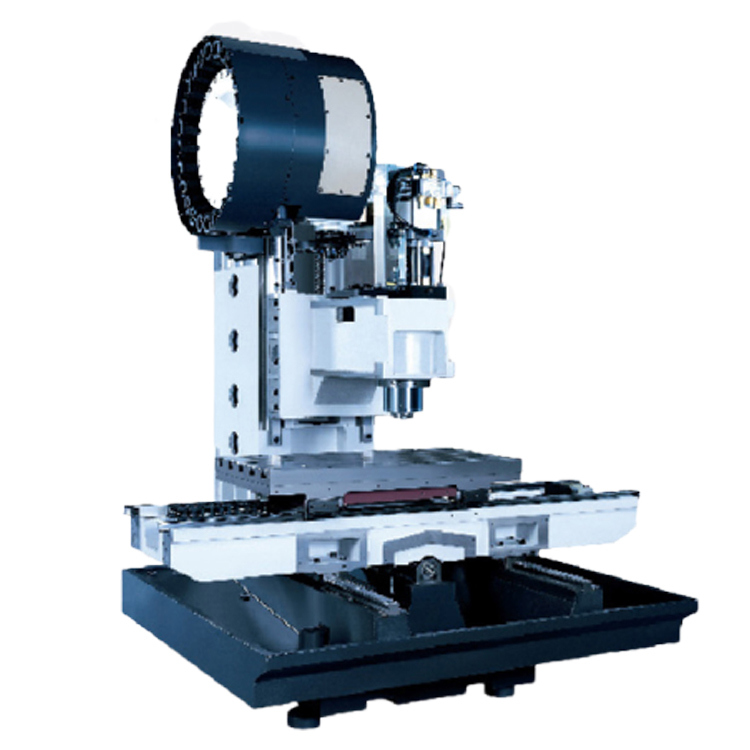

VMC 1600 La qualità raffinata SMTCL SYMG VMC CNC Centro di lavorazione verticale La macchina a tornio sistema FANUC La macchina del tornio VMC1600 Centro di lavorazione verticale Questo centro di lavorazione verticale di nuova generazione VMC1600 adotta il layout del telaio verticale, la struttura a ...
