3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center
Marchio:
SMTCL/SYMG
Numero di modello:
VMC850 Q
Luogo di origine:
La Cina
Certificazione:
ISO certification
Quantità minima di ordine:
1 insieme
Prezzo:
Negoziabile
Capacità di fornitura:
50 insiemi al mese
Dettagli del prodotto
| Nome del prodotto: | Macchina del tornio BT40 | Sistema di controllo di CNC:: | FANUC, Siemens |
|---|---|---|---|
| Viaggio della Tabella (x) (millimetro):: | 850 | Viaggio della Tabella (z) (millimetro):: | 540 |
| Ripetibilità (X/Y/Z) (millimetro):: | 0,004 | Velocità di avanzamento (mm/min):: | 1 - 20000 mm/min |
| Viaggio di asse di X /Y/Z:: | 850mm/500mm/540mm | Velocità rapida di asse di X/Y/Z:: | 48/48/48 di m/min |
| Potere del motore principale:: | 7.5/11kW | Dimensioni complessive: | 2400x3125x2840mm |
| Evidenziare |
7.5KW Macchina per la fresatura CNC dei metalli,Centrale di lavorazione per la fresatura CNC a 3 assi,Centrale di lavorazione verticale del tornio di fresatura |
||
Descrizione del prodotto
VMC 850 Q La qualità raffinata SMTCL SYMG VMC CNC Centro di lavorazione verticale La macchina a tornio sistema FANUC
La macchina del tornio

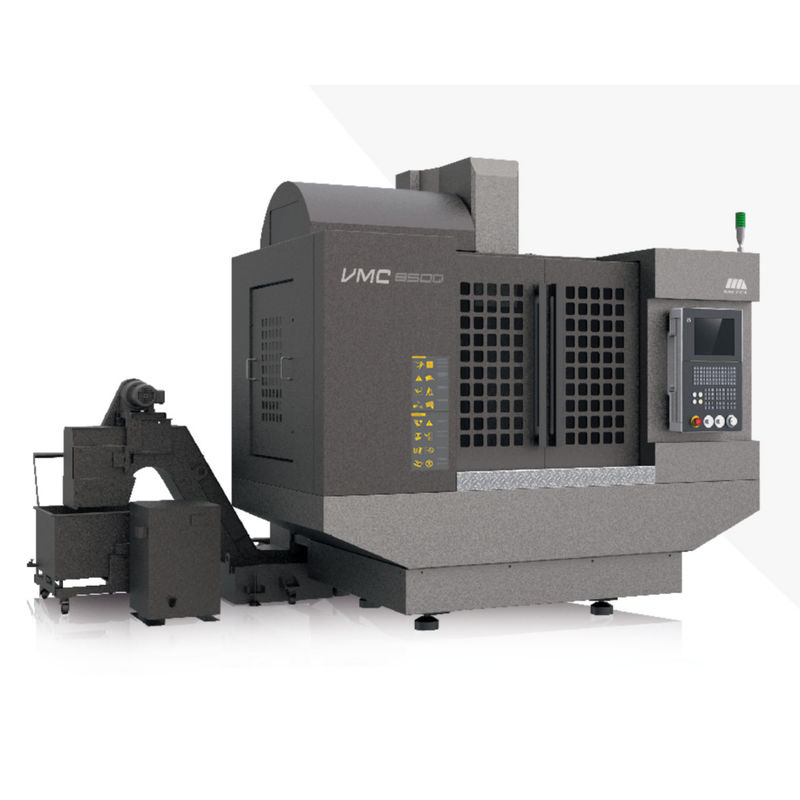

VMC850Q Centro di lavorazione verticale
Questo nuovo centro di lavorazione verticale di nuova generazione VMC850Q adotta il layout del telaio verticale, la struttura di scivolo incrociato, la colonna di aringa rigida, la scatola a fusione trapezoidale invertita, il centro di gravità basso,letto rigido altoLa struttura della macchina è semplice e compatta, la superficie del pavimento è piccola.è favorevole all'assemblaggio della linea automatica■ può essere la fresatura della superficie, la perforazione, la perforazione, il riaming, la lavorazione della superficie 2D e 3D, il taping e altri processi di integrazione di lavorazione ad alta precisione.velocità elevata ed efficienza elevata, intelligente e stabile.
Specificativi delle macchine a tornio
Principali specifiche tecniche
Principali parametri tecnici
|
Articolo
|
Unità |
Specificità
|
|
| Capacità | Percorso dell'asse X | mm | 850 |
| Percorso dell'asse Y | mm | 500 | |
| Percorso dell'asse Z | mm | 540 | |
| Fusoliere a superficie del tavolo | mm | 120-660 | |
| Fusoliera a superficie di colonna | mm | 640 | |
| Tavolo di lavoro | Dimensione del tavolo (L×W) | mm | 1000×500 |
| Carico massimo sul tavolo | kg | 600 | |
| Dimensione della fessura in T | mm | 18×5 | |
| Fusoliera | Velocità del mandrino | rpm | 10000 |
| Fusoliera conica/fusoliera a fusole | mm | 7/24 conico | |
| BT1 commercio | |||
| Motore a fusione | kW | 7.5/11 | |
| Torsione di uscita massima | N.m. | 35.8/70 | |
| Tipo di azionamento a fusione | Cintura dentale sincrona | ||
| Tasso di alimentazione | X,Y,Z velocità di percorrenza | M/min | 48/48/48 |
| Frequenza massima di alimentazione di taglio | M/min | 20 | |
| A.T.C. | Capacità di stoccaggio degli attrezzi | pc | Tipo di braccio 24 |
| Diametro massimo dello strumento | mm | 150(80) | |
| Lunghezza massima dello strumento | mm | 250 | |
| Tempo di sostituzione dell'utensile (T-T) | seg. | 2.5 | |
| Accuratezza | Precisione di posizionamento X/Y/Z | mm | 0.008/0.006/0.006 |
| Posizionamento della ripetibilità X/Y/Z | mm | 0.005/0.004/0.004 | |
| Altri | Dimensioni globali ((L × WxH) | mm | 2400×3125×2840 |
| Peso netto della macchina | kg | 5100 | |
| Necessità di potenza totale | KVA | 18 |
|
La macchina del tornio Standard
1. FANUC OI-MF TYPE ((5)β sistema di controllo 2. fusione a 10000 giri al minuto, connessa alla cintura 3. ripostiglio di strumenti del manipolatore a disco 24. serbatoio dell'acqua + chip di lavaggio del letto 5. pistola d'aria pulita, luce di funzionamento, luce di avvertimento
Macchine a tornio opzionali
1. sistema Fanuc Oi-MF TAPE (2) β sistema Fanuc Oi-MF TAPE (3) α sistema Siemens 828D sistema CNC (4) connessione diretta 12000 giri al minuto fuso meccanico (5) 16000 giri al minuto, fuso motorizzato (24) (6) giradischi a 4 assi (7).raffreddamento all'interno di 2MPa, 3MPa,5MPa,7MPa 8. separatore olio-acqua 9. rimozione di chip della catena 10. pistola per acqua pulita 11. ispezione degli utensili e dei pezzi di lavoro 12. porta automatica 13. serratura della porta di sicurezza 14.Armadio elettrico e aria condizionata
Precisione principale
La precisione della macchina attua la norma di accettazione GB/T18400.2-2010 Norma di accettazione per la precisione di posizionamento della macchina utensile e la precisione di posizionamento ripetuto GB/T18400.4-2010
| Articoli di ispezione | Standard di fabbrica | |
| Precisione di lavorazione | IT6 | |
| Precisione di posizionamento | Asse X (mm) | 0.008 |
| Asse Y (mm) | 0.006 | |
| Asse Z (mm) | 0.006 | |
| Precisione di posizionamento ripetuta | Asse X (mm) | 0.005 |
| Asse Y (mm) | 0.004 | |
| Asse Z (mm) | 0.004 | |
Configurazione principale
Configurazione principale della macchina utensile e elenco delle parti acquistate
| Articolo | Specificità | Marchio | Commenti |
| Sistema CNC | FANUC Oi-MF PLUS TYPE (5) | FANUC | |
| Motore principale | βiI 8/12000-B | FANUC | |
| Motore ad asse X | βiSc 12/3000-B | FANUC | |
| Motore dell'asse Y | βiSc 12/3000-B | FANUC | |
| Motore ad asse Z | βiS 22B/3000-B | FANUC | |
| cuscinetti a vite per asse X | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Cuscinetto a vite per asse Y | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Cuscinetto a vite per asse Z | 30×62×15 | NSK/FAG/NACHI/NTN | |
| per la fabbricazione di apparecchiature per il trasporto di veicoli | φ40×16,C3 | THK/PMI/HIWN | |
| per la fabbricazione di apparecchiature per la trasmissione di dati | φ40×16,C3 | THK/PMI/HIWN | |
| per la fabbricazione di apparecchiature per la trasmissione di dati | φ40×16,C3 | THK/PMI/HIWN | |
| Strada di guida dell'asse X | 35 | THK/REXROTH/PMI/HIWN | |
| Strada di guida dell'asse Y | 45 | THK/REXROTH/PMI/HIWN | |
| Strada di guida dell'asse Z | 45 | THK/REXROTH/PMI/HIWN |
Le caratteristiche a colpo d'occhio
Struttura semplice e prestazioni eccellenti
Una vite a piombo: pre-disegnata
B Righe guida: rullo
C Fuso: 10000 giri al minuto
D Fabbricazione: elevata rigidità
Pilastro E: tipo di osso di aringhe
F Letto: grande inclinazione

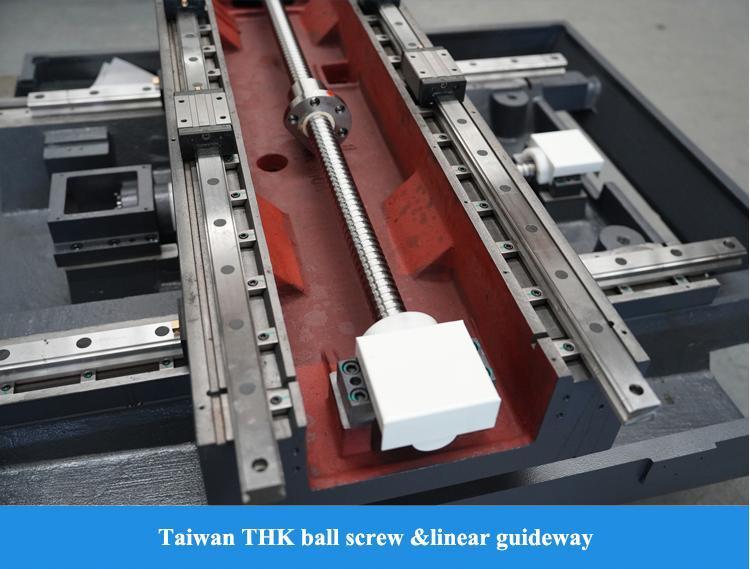

Una vite a piombo: pre-disegnata La vite a piombo a tre assi adotta il metodo di installazione di due estremità fisse e con 40 vite a sfera di grande diametro ad alta precisione,la migliore risposta di velocità e precisione di posizionamento può essere ottenuta mediante trattamento pre-allungamento.
B Righe guida: rullo Righe guida lineare a rullo è selezionata per tre assi per aumentare la capacità portante e migliorare la rigidità e l'affidabilità complessive della macchina utensile.Guida lineare ha una piccola vibrazione ad alta velocità e nessun strisciamento a bassa velocità per garantire la precisione di lavorazione.
Spindle C: spindle ad alta velocità a 10000 giri al minuto, con cuscinetti speciali P4 importati, ad alta precisione e rigidità;L'albero principale ha superato il test di correzione di equilibrio dinamico prima di lasciare la fabbrica.
D Fabbricazione della casella del fusibile con struttura di alta rigidità, migliorando la resistenza al taglio della macchina utensile e riducendo efficacemente le vibrazioni del fusibile;per garantire la precisione di lavorazione e la finitura superficiale delle parti.
Pilastro E: tipo di osso di aringhe Struttura classica di tipo "umano", solida e stabile, mantiene efficacemente la stabilità di lavorazione e la capacità di carico a velocità elevata.
F Letto: grande inclinazione Letto ad angolo di inclinazione grande, promuove efficacemente la rimozione dei detriti.migliorare efficacemente la rigidità e la stabilità del prodotto.
Caso di trattamento
Q1: Come posso ottenere un preventivo?
R: Lasciate il massaggio con le vostre richieste di acquisto e vi risponderemo il prima possibile.
Q2: Puoi fornire una macchina personalizzata o una SPM (macchina per scopi speciali)?
R: Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D3: Quali sono i termini di garanzia?
R: Forniamo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi, a partire dalla data di carico della macchina.
D4: Perché scegliere la vostra azienda?
R:I prodotti provenienti dallo sviluppo, dalla progettazione, dalla fabbricazione, dall'assemblaggio dell'intero processo produttivo sono realizzati tra impianti con una catena di produzione completa, che è la garanzia più affidabile.E la maggior parte dei marchi CNC può essere scelto come le esigenze degli utenti.
D5: Gli accessori standard sono inclusi nel prezzo?
R: Sì, tutti i nostri prezzi includono gli accessori standard elencati.
D6: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
R: Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione del compratore, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma del compratore.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
Q7: Come posso scegliere le macchine più adatte?
R: Si prega di elencare le specifiche o il disegno dei prodotti, sceglieremo le macchine più adatte per voi.
Q8: Quali sono i principali prodotti della vostra azienda?
R: Ci siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina di perforazione, la macchina di perforazione radiale e così via.
D9: Quali sono i termini di pagamento?
A:T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
Punti salienti del prodotto
VMC 850 Q La qualità raffinata SMTCL SYMG VMC CNC Centro di lavorazione verticale La macchina a tornio sistema FANUC La macchina del tornio VMC850Q Centro di lavorazione verticale Questo nuovo centro di lavorazione verticale di nuova generazione VMC850Q adotta il layout del telaio verticale, la ...
