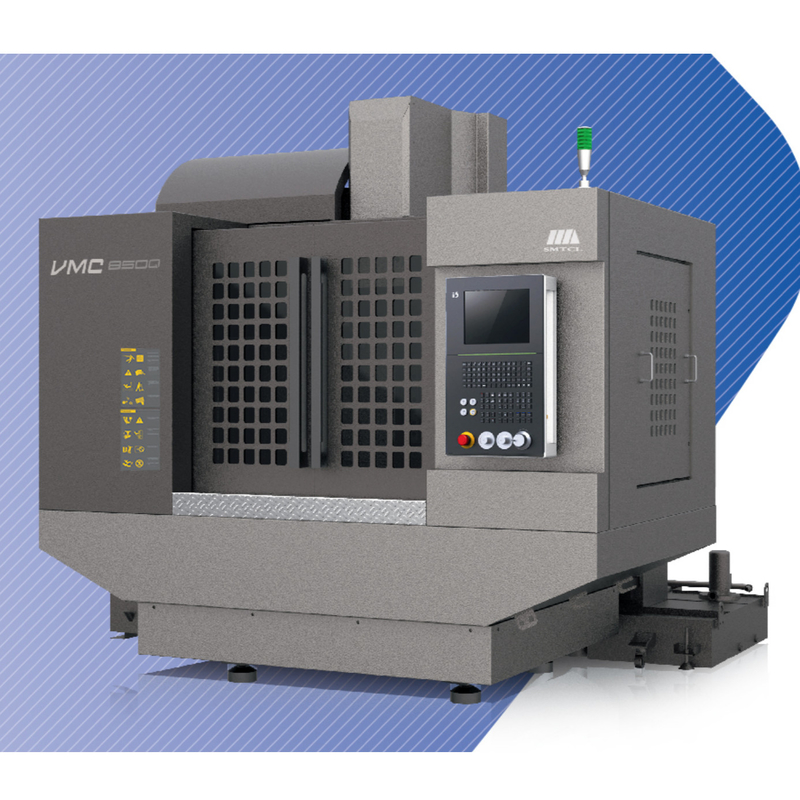

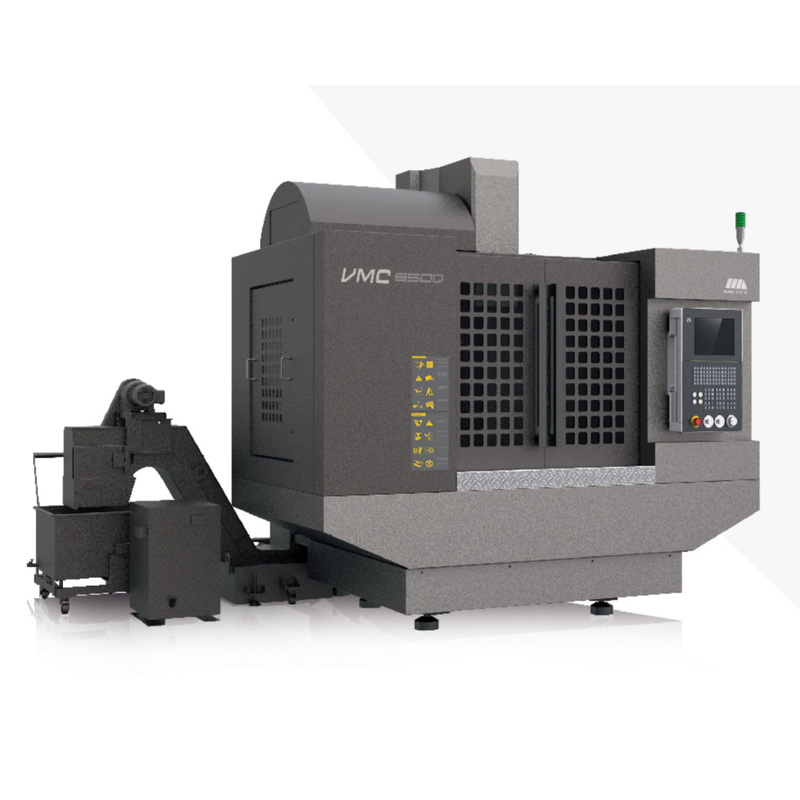

3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center

3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center

7.5KW Macchina per la fresatura CNC dei metalli

Centrale di lavorazione per la fresatura CNC a 3 assi

Centrale di lavorazione verticale del tornio di fresatura

Luogo di origine:

La Cina

Marca:

SMTCL/SYMG

Certificazione:

ISO certification

Numero di modello:

VMC850 Q

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Nome del prodotto:
Macchina del tornio BT40
Sistema di controllo di CNC::
FANUC, Siemens
Viaggio della Tabella (x) (millimetro)::
850
Viaggio della Tabella (z) (millimetro)::
540
Ripetibilità (X/Y/Z) (millimetro)::
0,004
Velocità di avanzamento (mm/min)::
1 - 20000 mm/min
Viaggio di asse di X /Y/Z::
850mm/500mm/540mm
Velocità rapida di asse di X/Y/Z::
48/48/48 di m/min
Potere del motore principale::
7.5/11kW
Dimensioni generali:
2400x3125x2840mm
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 insieme
Prezzo
Negoziabile
Imballaggi particolari
Il caso di legno, tronco della latta, l'altro imballaggio in condizione di navigare
Tempi di consegna
45-60 giorni
Termini di pagamento
L/C, T/T, Western Union
Capacità di alimentazione
50 insiemi al mese
Descrizione del prodotto
VMC 850 Q La qualità raffinata SMTCL SYMG VMC CNC Centro di lavorazione verticale La macchina a tornio sistema FANUC

La macchina del tornio

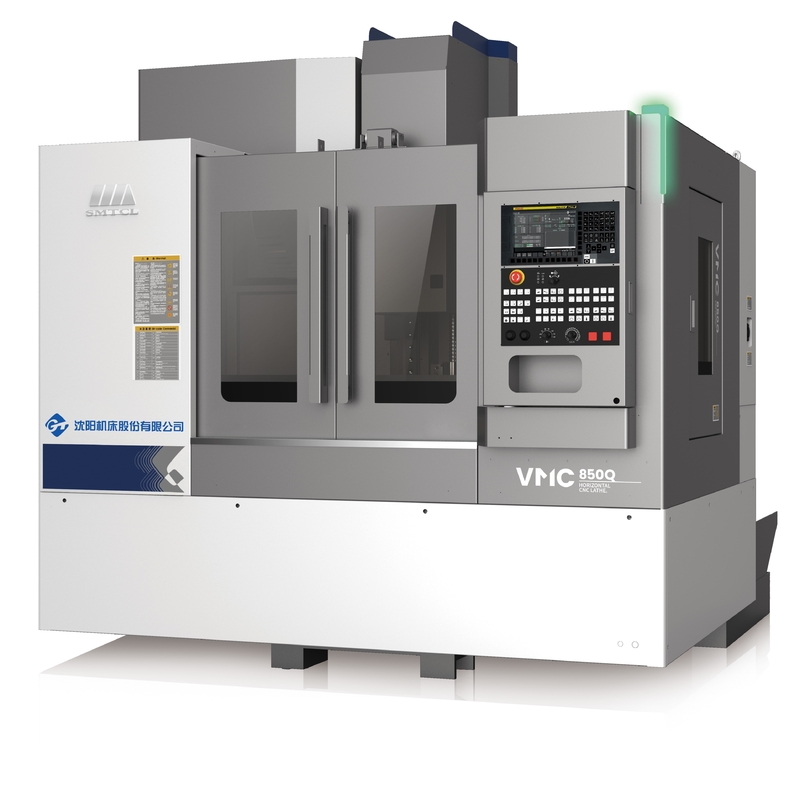

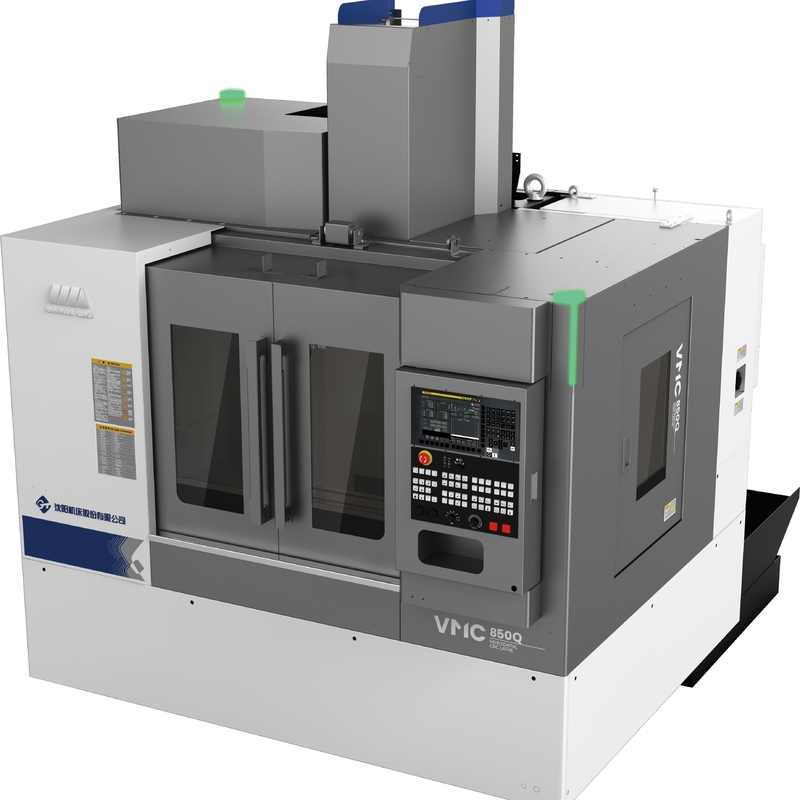

VMC850Q Centro di lavorazione verticale
Questo nuovo centro di lavorazione verticale di nuova generazione VMC850Q adotta il layout del telaio verticale, la struttura di scivolo incrociato, la colonna di aringa rigida, la scatola a fusione trapezoidale invertita, il centro di gravità basso,letto rigido altoLa struttura della macchina è semplice e compatta, la superficie del pavimento è piccola.è favorevole all'assemblaggio della linea automatica■ può essere la fresatura della superficie, la perforazione, la perforazione, il riaming, la lavorazione della superficie 2D e 3D, il taping e altri processi di integrazione di lavorazione ad alta precisione.velocità elevata ed efficienza elevata, intelligente e stabile.

Specificativi delle macchine a tornio

Principali specifiche tecniche

Principali parametri tecnici
Articolo
Unità
Specificità
Capacità Percorso dell'asse X mm 850
Percorso dell'asse Y mm 500
Percorso dell'asse Z mm 540
Fusoliere a superficie del tavolo mm 120-660
Fusoliera a superficie di colonna mm 640
Tavolo di lavoro Dimensione del tavolo (L×W) mm 1000×500
Carico massimo sul tavolo kg 600
Dimensione della fessura in T mm 18×5
Fusoliera Velocità del mandrino rpm 10000
Fusoliera conica/fusoliera a fusole mm 7/24 conico
BT1 commercio
Motore a fusione kW 7.5/11
Torsione di uscita massima N.m. 35.8/70
Tipo di azionamento a fusione   Cintura dentale sincrona
Tasso di alimentazione X,Y,Z velocità di percorrenza M/min 48/48/48
Frequenza massima di alimentazione di taglio M/min 20
A.T.C. Capacità di stoccaggio degli attrezzi pc Tipo di braccio 24
Diametro massimo dello strumento mm 150(80)
Lunghezza massima dello strumento mm 250
Tempo di sostituzione dell'utensile (T-T) seg. 2.5
Accuratezza Precisione di posizionamento X/Y/Z mm 0.008/0.006/0.006
Posizionamento della ripetibilità X/Y/Z mm 0.005/0.004/0.004
Altri Dimensioni globali ((L × WxH) mm 2400×3125×2840
Peso netto della macchina kg 5100
Necessità di potenza totale KVA 18


La macchina del tornio Standard

1. FANUC OI-MF TYPE ((5)β sistema di controllo 2. fusione a 10000 giri al minuto, connessa alla cintura 3. ripostiglio di strumenti del manipolatore a disco 24. serbatoio dell'acqua + chip di lavaggio del letto 5. pistola d'aria pulita, luce di funzionamento, luce di avvertimento

Macchine a tornio opzionali

1. sistema Fanuc Oi-MF TAPE (2) β sistema Fanuc Oi-MF TAPE (3) α sistema Siemens 828D sistema CNC (4) connessione diretta 12000 giri al minuto fuso meccanico (5) 16000 giri al minuto, fuso motorizzato (24) (6) giradischi a 4 assi (7).raffreddamento all'interno di 2MPa, 3MPa,5MPa,7MPa 8. separatore olio-acqua 9. rimozione di chip della catena 10. pistola per acqua pulita 11. ispezione degli utensili e dei pezzi di lavoro 12. porta automatica 13. serratura della porta di sicurezza 14.Armadio elettrico e aria condizionata

Precisione principale

La precisione della macchina attua la norma di accettazione GB/T18400.2-2010 Norma di accettazione per la precisione di posizionamento della macchina utensile e la precisione di posizionamento ripetuto GB/T18400.4-2010
Articoli di ispezione Standard di fabbrica
Precisione di lavorazione IT6
Precisione di posizionamento Asse X (mm) 0.008
Asse Y (mm) 0.006
Asse Z (mm) 0.006
Precisione di posizionamento ripetuta Asse X (mm) 0.005
Asse Y (mm) 0.004
Asse Z (mm) 0.004

Configurazione principale

Configurazione principale della macchina utensile e elenco delle parti acquistate
Articolo Specificità Marchio Commenti
Sistema CNC FANUC Oi-MF PLUS TYPE (5) FANUC
Motore principale βiI 8/12000-B FANUC
Motore ad asse X βiSc 12/3000-B FANUC
Motore dell'asse Y βiSc 12/3000-B FANUC
Motore ad asse Z βiS 22B/3000-B FANUC
cuscinetti a vite per asse X 30×62×15 NSK/FAG/NACHI/NTN
Cuscinetto a vite per asse Y 30×62×15 NSK/FAG/NACHI/NTN
Cuscinetto a vite per asse Z 30×62×15 NSK/FAG/NACHI/NTN
per la fabbricazione di apparecchiature per il trasporto di veicoli φ40×16,C3 THK/PMI/HIWN
per la fabbricazione di apparecchiature per la trasmissione di dati φ40×16,C3 THK/PMI/HIWN
per la fabbricazione di apparecchiature per la trasmissione di dati φ40×16,C3 THK/PMI/HIWN
Strada di guida dell'asse X 35 THK/REXROTH/PMI/HIWN
Strada di guida dell'asse Y 45 THK/REXROTH/PMI/HIWN
Strada di guida dell'asse Z 45 THK/REXROTH/PMI/HIWN
3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 0
Le caratteristiche a colpo d'occhio
3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 1
Struttura semplice e prestazioni eccellenti
Una vite a piombo: pre-disegnata

B Righe guida: rullo

C Fuso: 10000 giri al minuto

D Fabbricazione: elevata rigidità

Pilastro E: tipo di osso di aringhe

F Letto: grande inclinazione

3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 2
Una vite a piombo: pre-disegnata La vite a piombo a tre assi adotta il metodo di installazione di due estremità fisse e con 40 vite a sfera di grande diametro ad alta precisione,la migliore risposta di velocità e precisione di posizionamento può essere ottenuta mediante trattamento pre-allungamento.
3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 3
B Righe guida: rullo Righe guida lineare a rullo è selezionata per tre assi per aumentare la capacità portante e migliorare la rigidità e l'affidabilità complessive della macchina utensile.Guida lineare ha una piccola vibrazione ad alta velocità e nessun strisciamento a bassa velocità per garantire la precisione di lavorazione.

3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 4
Spindle C: spindle ad alta velocità a 10000 giri al minuto, con cuscinetti speciali P4 importati, ad alta precisione e rigidità;L'albero principale ha superato il test di correzione di equilibrio dinamico prima di lasciare la fabbrica.

3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 5
D Fabbricazione della casella del fusibile con struttura di alta rigidità, migliorando la resistenza al taglio della macchina utensile e riducendo efficacemente le vibrazioni del fusibile;per garantire la precisione di lavorazione e la finitura superficiale delle parti.

3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 6
Pilastro E: tipo di osso di aringhe Struttura classica di tipo "umano", solida e stabile, mantiene efficacemente la stabilità di lavorazione e la capacità di carico a velocità elevata.

3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 7
F Letto: grande inclinazione Letto ad angolo di inclinazione grande, promuove efficacemente la rimozione dei detriti.migliorare efficacemente la rigidità e la stabilità del prodotto.

3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 8
3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 9


Caso di trattamento
3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 10
3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 11
3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 12
3 assi CNC fresatura macchina fresatura metallo e tornio boom SMTCL Vertical Machining Center 13

Q1: Come posso ottenere un preventivo?
R: Lasciate il massaggio con le vostre richieste di acquisto e vi risponderemo il prima possibile.
Q2: Puoi fornire una macchina personalizzata o una SPM (macchina per scopi speciali)?
R: Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D3: Quali sono i termini di garanzia?
R: Forniamo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi, a partire dalla data di carico della macchina.
D4: Perché scegliere la vostra azienda?
R:I prodotti provenienti dallo sviluppo, dalla progettazione, dalla fabbricazione, dall'assemblaggio dell'intero processo produttivo sono realizzati tra impianti con una catena di produzione completa, che è la garanzia più affidabile.E la maggior parte dei marchi CNC può essere scelto come le esigenze degli utenti.
D5: Gli accessori standard sono inclusi nel prezzo?
R: Sì, tutti i nostri prezzi includono gli accessori standard elencati.
D6: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
R: Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione del compratore, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma del compratore.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
Q7: Come posso scegliere le macchine più adatte?
R: Si prega di elencare le specifiche o il disegno dei prodotti, sceglieremo le macchine più adatte per voi.
Q8: Quali sono i principali prodotti della vostra azienda?
R: Ci siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina di perforazione, la macchina di perforazione radiale e così via.
D9: Quali sono i termini di pagamento?
A:T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
