Il macchinario che elabora il tornio di CNC del portautensile lavora la ferrovia a macchina di guida lineare HK500L
Dettagli del prodotto
| Swing over bed: | d500mm | Max.turning diameter(disc type): | d400mm |
|---|---|---|---|
| Max. machining length: | 400mm | Effective travel for X-axis: | 210mm |
| Effective travel for Z-axis: | 450mm | Max.spindle speed: | 4000rpm |
| Chuck and angling cylinder: | 8 inch | Positioning accuracy of X,Z-axis: | ±0. 006mm |
| Tailstock sleeve taper: | MT-5 | Max.traveling for tailsrock sleeve: | 100mm |
| Evidenziare |
Macchina automatica del tornio di CNC del portautensile,Macchinario che elabora il tornio di CNC,Tornio lineare di CNC della ferrovia di guida |
||
Descrizione del prodotto

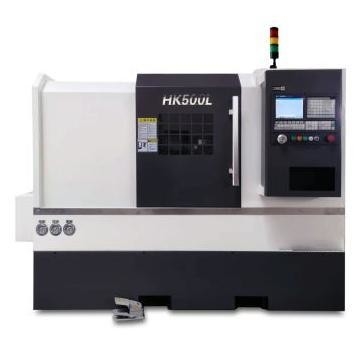

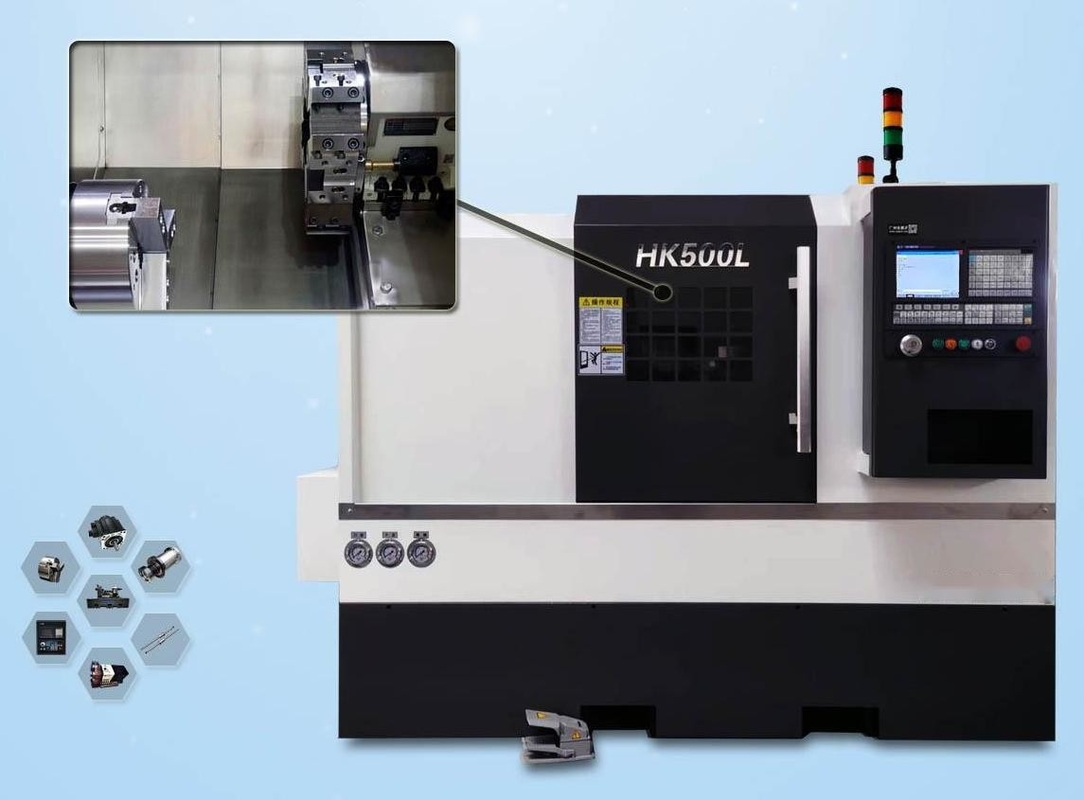

Il tornio CNC HK500L è una sorta di utensile per la lavorazione pratico, utilizzando un binario di guida lineare a palla inclinata (colonna), la struttura del prodotto è matura, prestazioni stabili e affidabili.Questa serie di macchine utensili può realizzare albero, tipo di disco di superficie interna ed esterna, superficie conica, arco, filo, foraggio, riaming, può anche realizzare curva non circolare e altre lavorazioni di tornitura, adatte a molte varietà,trasformazione di prodotti di piccole e medie partite, specialmente per parti complesse, di alta precisione può mostrare la sua superiorità.
| Articolo | Modello | HK500L |
|---|---|---|
| Distanza di lavorazione | Sballato sul letto. | d500 mm |
| Diametro di rotazione massimo (tipo di disco) | d400 mm | |
| Diametro di rotazione massimo (tipo di asse) | d250 mm | |
| Lunghezza massima di lavorazione | 400 mm | |
| La barra massima attraverso il diametro del foro | d52 mm | |
| Distanza tra i centri | 500 mm | |
| Traverso dell'asse X/Z | Percorso effettivo per l'asse X | 210 mm |
| Viaggio effettivo per l'asse Z | 450 mm | |
| Velocità di alimentazione rapida per assi X e Z | 20 m/min | |
| Ferrovia lineare di guida dell'asse X,Z | 35/35 (Rollino) | |
| Diametro/intervallo dell'asse X,Z della vite a piombo | 3210/3210 | |
| Servomotore per l'asse X,Z | 15/15Nm | |
| Fusoliera | Naso a fusione | A2-6 |
| Diametro del foro dello spinello | d66 mm | |
| Velocità massima del mandrino | 4000 giri al minuto | |
| Potenza motrice dello spinello | 11 kW | |
| Fabbricazione a partire da semi di legno o di legno | 8 pollici | |
| Precisione di lavorazione | Precisione di posizionamento dell'asse X,Z | ± 0,006 mm |
| Precisione della precisione di potenza dell'asse X,Z | ± 0,005 mm | |
| Fabbricazione | Conicità della manica della coda | MT-5 |
| Max. Viaggiando per la manica di Tailsrock | 100 mm | |
| Intervallo di pressione del tailstock | 8-25pa | |
| Modalità di movimento della coda | Azionamento a sella, blocco idraulico | |
| Strumento | Standard per il bastone degli utensili | 25*25 |
| Bar di attrezzi noiosi | d32 mm | |
| Torretta (standard di attrezzatura) | 80 al centro 10 stazioni | |
| Altre specifiche | Struttura del letto | 45° di inclinazione |
| Dimensione esterna | Dimensione complessiva (L*W*H) | 2400*1575*1680 |
| Peso della macchina | 2800 kg |
La struttura del letto della macchina utilizza una formazione in ghisa Meehanite ad alta resistenza e ha una struttura di letto inclinata a 45° con progettazione di bilanciamento del calore.elevata stabilità e facile funzionamento flessibile.potrebbe realizzare la lavorazione di tornitura di superfici circolari interne ed esterne, superfici coniche, superfici a sfera, superfici finali (filamenti di sistema a pollici, fili metrici, filettini e filettini conici), trivellazione, rifinitura,scavare un buco e così via..La macchina è adatta per la lavorazione di massa del pezzo in officina.
Il letto della macchina utilizza un strumento laser ottico ad alta precisione per compensare la discesa e garantire lo stesso posizionamento preciso del pezzo da lavorare.
La linea di distribuzione nella scatola elettrica è conforme allo standard di sicurezza CE. I componenti elettrici utilizzano marchi di fama mondiale. Durante il funzionamento del sistema di controllo,la progettazione del ragionevole equilibrio termico e delle interferenze elettriche non sono influenzate dalle interferenze esterne;.
Il fusibile utilizza cuscinetti a sfera angolari di grado NSK p4 importati da Taiwan.L'assemblaggio della parte anteriore 3 e della parte posteriore 2 garantisce rigidità e precisione di lavoro per le direzioni assiale e radiale.La superficie di contatto per il mandrino e il rivestimento è raschiata.In tal modo,durante l'alta velocità di funzionamento del mandrino, esso potrebbe mantenere il mandrino tranquillo,una minima vibrazione e una buona dissipazione del calore.
L'asse X,Z permette di utilizzare una guida lineare con elevata rigidità ((Hiwin e PMI importati da Taiwan).bassa resistenza e elevata rigidità. asse x.Z utilizzano una vite a sfera di macinazione C3 di alta precisione.Le due estremità dell'albero utilizzano il disegno di pretensione per garantire la precisione di lavoroIl movimento rapido è di 30 m/min.In tal modo potrebbe aumentare l'efficienza del lavoro e ridurre il tempo di lavorazione.

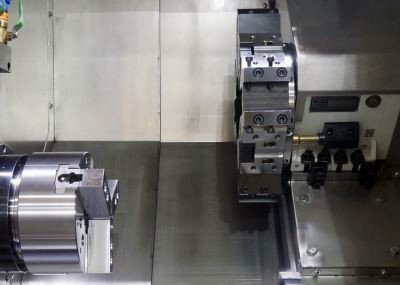

La rotazione della torretta è guidata da un servomotore.Può ruotare su due lati e scegliere lo strumento nella distanza più breve,cambiare lo strumento velocemente.
A seconda dei materiali di lavorazione, si può scegliere il trasportatore a chip a catena.Semplice manutenzione è per il corpo della macchina.l'operatore poteva rimuovere efficacemente il chip e mantenere il corpo della macchina pulito facilmente.
- Fabbricazione a partire da materie prime
- Altri apparecchi per la trasmissione di energia elettrica
- Braccio meccanico
- Linea di produzione flessibile
-
Q1: Come posso ottenere un preventivo?A: Lasciate il massaggio con le vostre richieste di acquisto e vi risponderemo il prima possibile.
-
Q2: Puoi fornire una macchina personalizzata o una SPM (macchina per scopi speciali)?R: Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
-
D3: Quali sono i termini di garanzia?R: Forniremo una sostituzione per le parti che si rivelano difettose per un periodo di 12 mesi, a partire dalla data di spedizione della macchina.
-
D4: Perché scegliere la vostra azienda?R: I prodotti provenienti dallo sviluppo, dalla progettazione, dalla fabbricazione, dall'assemblaggio dell'intero processo produttivo sono realizzati tra impianti con una catena di produzione completa che è la garanzia più affidabile.E la maggior parte dei marchi CNC può essere scelto come le esigenze degli utenti.
-
D5: Gli accessori standard sono inclusi nel prezzo?R: Sì, tutti i nostri prezzi includono gli accessori standard.
-
D6: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
-
Q7: Come posso scegliere le macchine più adatte?A: Si prega di elencare le specifiche o il disegno dei prodotti, sceglieremo le macchine più adatte per voi.
-
Q8: Quali sono i principali prodotti della vostra azienda?R: Ci siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina di perforazione, la macchina di perforazione radiale, e così via.
-
D9: Quali sono i termini di pagamento?A: T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
