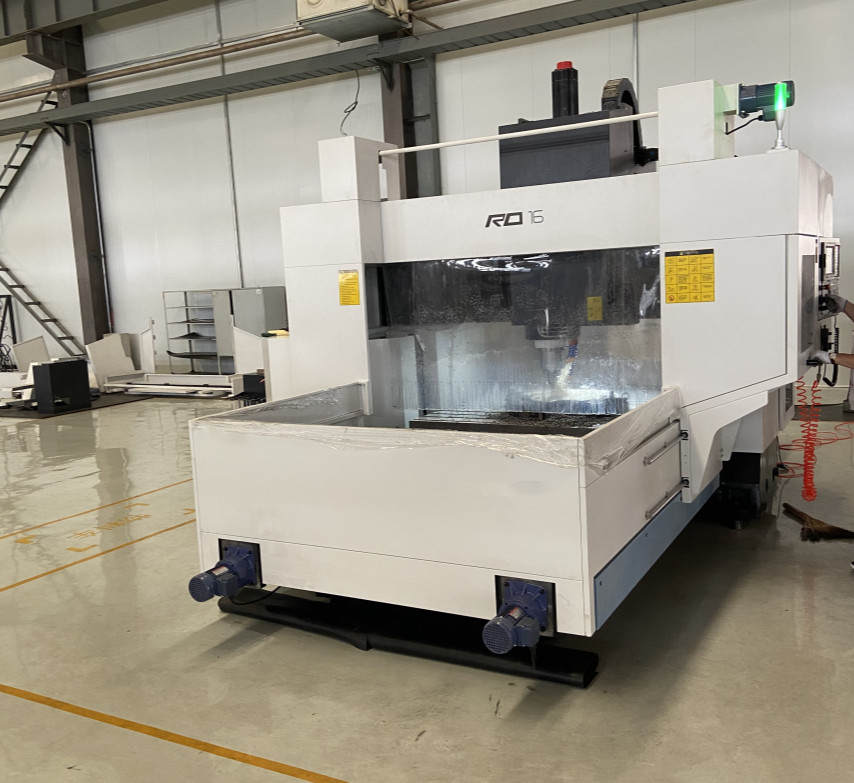

Fuso BT50 del centro di fresatrice del cavalletto della perforatrice di CNC RD20

La perforazione del cavalletto di CNC ed il centro RD20 di fresatrice filano la perforatrice di CNC BT50

Caratteristiche di I.Machine:

La serie di RD di prodotti per le parti di alta efficienza, alti requisiti del disco della perforazione della stabilità, nella rigidità strutturale e nella capacità di perforazione e migliorare la precisione del foro che elabora la posizione notevolmente è stata ottimizzata, rendentegli un modello di ottimizzazione professionale che mette a fuoco sulle applicazioni dell'industria.

1,1 struttura principale

RD20 adotta la struttura del cavalletto più stabile, il letto è sistemato con il rinforzo interno, la struttura del letto è spessa, il fascio ottimizzato sezione trasversale è sistemato con la ferrovia di guida di punto dell'ampia luce, l'asse di Z della sella ad alta resistenza adotta sei strutture a blocchi dello scorrevole, di modo che la scatola del fuso ha alta rigidità statica e dinamica. La macchina è composta di parti fondamentali principali, di sistema principale di moto, di sistema di moto di alimentazione, di sistema ausiliario di memorizzazione dello strumento, di sistema pneumatico, di sistema di lubrificazione, di sistema di protezione, di rimozione del chip e di sistema di raffreddamento, il sistema di controllo elettrico ecc.

1,2 parti fondamentali principali

Il corpo, il worktable, la colonna, la sella e la testa motrice del letto di RD20 sono fatti di ghisa grigio ad alta resistenza HT300, che ha la buoni rigidità, assorbimento di scossa e conservazione di precisione.

Oggetti tutto il chiave RD20 sono completati tramite il nostri centro di lavorazione, sgrossatura e semi-rifinitura del cavalletto di CNC della società e sono importati dal centro di lavorazione del nuovo della macchina del Giappone pentahedron multifunzionale giapponese di longmen (HF - 5 m) nell'officina di temperatura costante per realizzare il processo di finitura finale, per assicurarsi che chiave grande precisione lavorante, assicurante così l'accuratezza geometrica delle macchine utensili.

1,3 sistema principale di moto

Il sistema principale di moto RD20 adotta il servomotore del fuso per guidare tramite la cinghia e la struttura di azionamento del fuso meccanico è come segue:

L'unità del fuso è la parte del centro della macchina utensile. Adotta l'unità del fuso di alta precisione, modello: BT50. Il sistema principale di moto adotta il potere del servomotore del fuso di 15/18.5kW, la velocità dell'uscita massima di 4000rpm e una coppia di torsione dell'uscita di 214/255N.m.

1,4 sistema del movimento dell'alimentazione

RD20 ha tre assi di alimentazione lineari. Il meccanismo di alimentazione giroscopico adotta il servomotore di CA. L'accoppiamento elastico del non contraccolpo direttamente è collegato con la madrevite per realizzare il movimento alternativo di ogni asse.

1,5 sistema di protezione

La forma protettiva di ferrovia di guida RD20: L'ascissa è piatto protettivo di tirata di acciaio inossidabile 201, asse y è copertura dell'organo, asse di Z è lamiera di corazza di acciaio inossidabile per assicurare la protezione adeguata per il sistema dell'alimentazione; La protezione della macchina utensile è progettata e fabbricata dalla nostra società. L'area di operazione della macchina utensile è completamente inclusa assicurare la prestazione della protezione e della sicurezza durante il funzionamento.

1,6 rimozione del chip e sistema di raffreddamento

Lo scarico del chip RD20 adotta la gabbia a doppia elica e dopo il chip a catena che scarica il dispositivo, chip che riceve l'automobile.

Il sistema di raffreddamento adotta due metodi di raffreddamento di raffreddamento interno dello strumento e di raffreddamento esterno. Il raffreddamento interno adotta 20bar, sistema concentrare ad alta pressione di filtrazione dell'acqua di alto-flusso 65L/min ed il raffreddamento esterno adotta la portata 67L/min e la testa di 27m per assicurare l'affidabilità di raffreddamento.

La configurazione standard della pistola a acqua ad alta pressione, può pulire meglio le limature del ferro della macchina utensile.

1,7 sistema pneumatico

RD20 adotta le componenti di controllo pneumatico con la prestazione affidabile e la buona stabilità per cambiare lo strumento per il fuso, l'aria pulita che forniscono per il centro del fuso ed il gas compresso asciutto e pulito per il fucile ad aria compressa esterno.

Parametri tecnici di II.Main

Lista di configurazione di III.Main

IV.Why ci scelgono

Venduto in anticipo:
(1) per quanto riguarda le vostre richieste, la migliore macchina adatta sarà di raccomandarvi, il supporto su misura della macchina anche;
(2) per quanto riguarda i vostri requisiti del paese, alcuni certificati forniranno per aiutarvi spazio. Come CE, CO, FORM-A, FORM-E, FORM-F, certificato originale firmato da Embassy.etc.
(3) tutta la macchina sarà collaudata prima della consegna e prenderemo il video e le immagini voi. Quando la ricevete, può lavorare direttamente.

Post-vendita
(1) forniremo tutto il sistema di controllo ed il software aziona manuale, in modo da potete fare funzionare facilmente la macchina per farla riferimento.
(2) tutto il problema della macchina, potete chiedermi in qualunque momento, vi aiuteremo a risolvere dal modo online, o il telefono, email, video a distanza a prima volta, se tutto questi non possono risolvere il vostro problema, il nostro ingegnere andrà alla vostra fabbrica aiutarvi sul punto.
Il benvenuto alla nostra fabbrica per l'apprendimento come fare funzionare la macchina, un ingegnere professionista insieme voi, questo servizio gratis.

Garanzia:
Un anno per l'intera macchina, tutte le parti eccetto i materiali di consumo rotti per quanto riguarda qualità della macchina entro un anno, vi invieremo le parti gratis.
