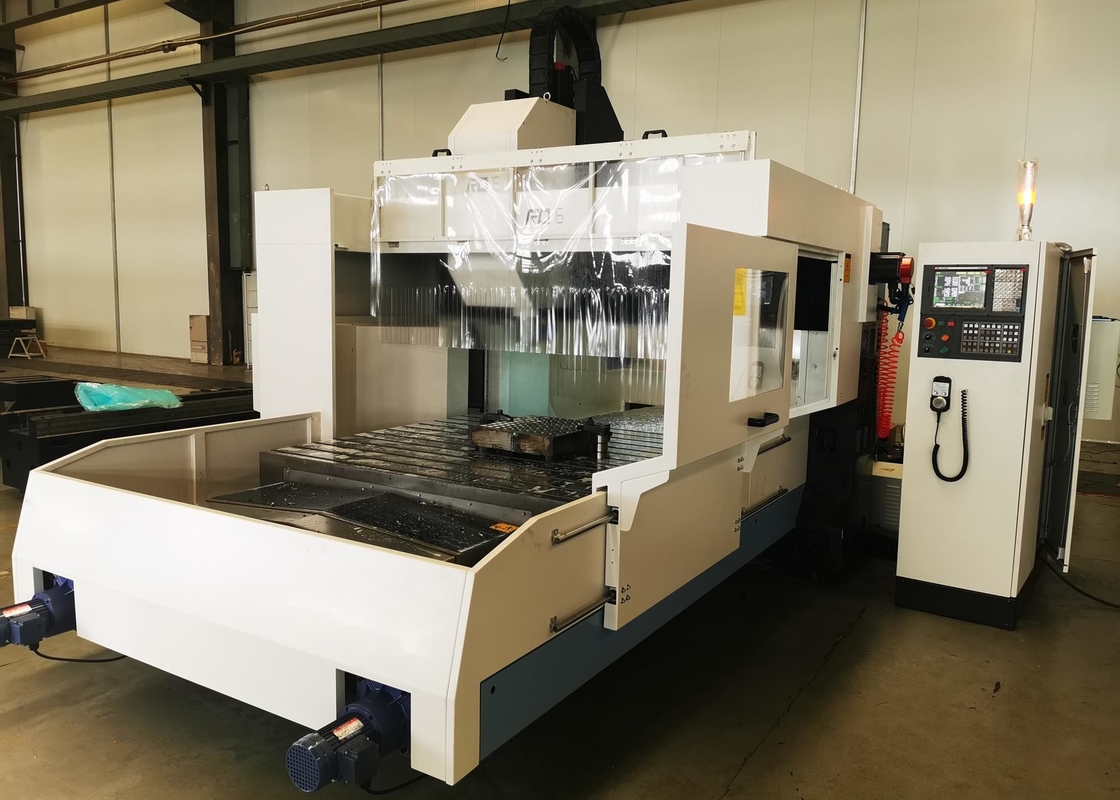

Worktable del centro della perforatrice di CNC RD16 che carica 3000kgs
Dettagli del prodotto
| Nome di prodotto: | Perforazione del cavalletto e centro di lavorazione di macinazione RD16 | Dimensione del Worktable: | 1600x1600mm |
|---|---|---|---|
| Caricamento del Worktable: | 3000kgs | Viaggio (X/Y/Z): | 1600/1600/500 |
| Altezza di passaggio massima del cavalletto: | 550mm | Larghezza di passaggio massima del cavalletto: | 1800mm |
| Velocità di rotazione del mandrino: | 10-4000rpm | Potere del motore mandrino: | 15/18.5kw |
| Evidenziare |
Centro di lavorazione di perforazione del cavalletto,Centro di lavorazione 3000kgs di perforazione di CNC,Perforatrice di CNC BT50 |
||
Descrizione del prodotto
Perforazione del cavalletto di CNC e worktable di macinazione del centro di lavorazione che caricano 3000kgs RD16
Introduzione di I.Product
I prodotti di serie di RD sono ottimizzati nella rigidità strutturale, abilità di perforazione e parti foro migliorare che elaborano l'accuratezza di posizione per soddisfare le richieste di perforazione di alta efficienza e di alta stabilità del cuscinetto di vuotamento, il tubesheet di alta precisione ed altre dell'industria, rendentegi un modello ottimizzato professionale che mette a fuoco sulle applicazioni dell'industria.
Parametri tecnici di II.Main
| Oggetto | RD16 | RD20 | |
| Dimensione del Worktable | millimetro | 1600x1600 | 2000x2000 |
| Caricamento del Worktable | chilogrammo | 3000 | 4000 |
| Viaggio (X/Y/Z) | millimetro | 1600/1600/500 | 2000/2000/500 |
| Distanza fra il fronte dell'estremità del fuso ed il worktable | millimetro | 250-750 | 250-750 |
| Altezza di passaggio massima del cavalletto | millimetro | 550 | 550 |
| Larghezza di passaggio massima del cavalletto | millimetro | 1800 | 2100 |
| Foro conico del fuso | - | BT50 | BT50 |
| Velocità di rotazione del mandrino | RPM | 10-4000 | 10-4000 |
| Potere del motore mandrino | chilowatt | 15/18.5 | 15/18.5 |
| Coppia di torsione del fuso | N.m | 214/255 | 214/255 |
| Tasso d'entrata di lavoro massimo (X/Y/Z) | mm/min | 10000 | 10000 |
| Velocità rapida (X/Y/Z) | m/min | 15/15/20 | 15/15/20 |
| Tipo della ferrovia di guida (X/Y/Z) | - | ferrovia di guida lineare di 3 assi | ferrovia di guida lineare di 3 assi |
| Tipo della rivista dello strumento | - | Servo rivista | Servo rivista |
| Numero degli strumenti | pc | 16 | 16 |
| Diametro massimo dello strumento (strumento pieno/spazio adiacente dello strumento) | millimetro | Φ133/Φ200 | Φ133/Φ200 |
| Lunghezza massima dello strumento | millimetro | 300 | 300 |
| Peso massimo dello strumento | chilogrammo | 15 | 15 |
| Precisione di posizionamento X/Y/Z (iso 230-2) | millimetro | 0.012/0.012/0.008 | 0.015/0.015/0.008 |
| Precisione di posizionamento ripetitiva X/Y/Z (iso 230-2) | millimetro | 0.008/0.008/0.005 | 0.010/0.010/0.005 |
| Dimensioni (L x W x H) | millimetro | 6500x5000x3400 | 7500x5500x3500 |
| Peso della macchina (netto/lordo) | chilogrammo | 12500/13200 | 16500/17300 |
| Sistema di controllo | - | KND | KND |
Lista di configurazione di III.Main
| NO. | Nome | Descrizione di configurazione | |
| RD16 | |||
| Specificazione/nome | Osservazioni | ||
| 1 | Sistema | Sistema di controllo numerico | Pechino KND |
| 2 | Fuso | BT 50-155//fuso centrale dello sbocco | Taiwan |
| 3 | Rivista dello strumento | BT50//16T//servo rivista | La Cina |
| 4 | Guida | XYZ: 45 | Taiwan HIWIN/PMI |
| 5 | Vite | XYZ: 5010 | Taiwan TBI |
| 6 | Cuscinetto | Cuscinetto a sfera angolare del contatto | Il Giappone NSK |
| 7 | Accoppiamento | GS38 | Il Giappone NBK |
| 8 | Parti pneumatiche | Trattamento di fonte di aria, filtrazione secondaria ermetica del fuso | SMC |
| 9 | Sistema di lubrificazione | Pompa quantitativa della lubrificazione a grasso | La Cina |
| 10 | Trasportatore di chip | Trasportatore di chip a catena | La Cina |
| 11 | Sistema di raffreddamento interno | Sistemadi raffreddamento interno di filtrazione di 20Antivari | La Cina |
| 12 | Raffreddamento elettrico della scatola | Scambiatore di calore elettrico del gabinetto | La Cina |
IV struttura della macchina utensile
