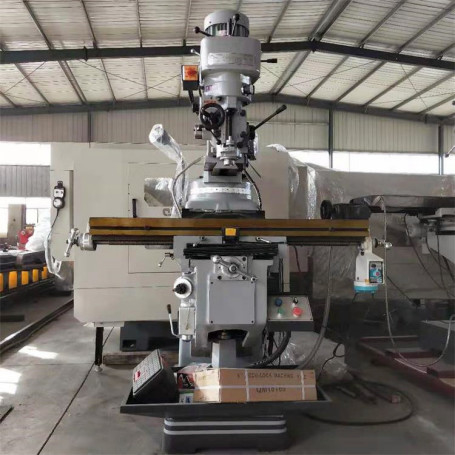

Tipo testa verticale universale del ginocchio M5 della torretta della fresatrice della torretta
Dettagli del prodotto
| Nome di prodotto: | Fresatrice della torretta M5 | Viaggio dell'ascissa: | 840mm |
|---|---|---|---|
| Viaggio dell'asse y: | 330mm | Viaggio di asse di Z: | 380mm |
| Dimensione della Tabella: | 1370*330mm | Conicità del foro del fuso: | Supporto: R8/NT30 NT40 orizzontale |
| Gamma di velocità di rotazione del mandrino: | 66-4540r/min | Viaggio del fuso:: | 127mm |
| Peso: | 1550kg | Dimensioni: | 1800*1680*2190mm |
| Evidenziare |
Tipo fresatrice del ginocchio della torretta,Testa verticale della fresatrice della torretta,Mulino universale M5 della torretta di CNC |
||
Descrizione del prodotto
Fresatrice orizzontale di Mini Universal Turret Milling Machine della testa verticale della torretta della fresatrice della torretta M5
Caratteristiche della macchina della parte I
1. La macchina è compatta in struttura, piccola nella dimensione e nel livello nella flessibilità. La testa di macinazione può girare intorno 90° ed avanti e indietro 45°.
2. La macchina adotta la colata di prima scelta di Mihanna, con la forte struttura, nessuna deformazione e la buona stabilità. L'albero primario è fatto della lega del cromo-molibdeno, macinato finemente dopo la tempera e la tempera del trattamento termico, combinato con i cuscinetti a sfera della smussatura del grado di precisione, con la forte forza di taglio e la precisione eccellente.
3. Il dado giroscopico della base del dente dell'angolo è fatto di bronzo fosforoso avanzato (PBC-2), con buona resistenza all'usura e tempo di impiego lungo.
4. Gli slideways dell'asse y e di X sono attaccati con gli strati di usura di Turcite-B, che sono il tasso facile da operare e basso di usura e bene durevole.
5. Dopo l'estinzione e l'indurimento, la tavola di lavoro è macinata finemente, che non è facile da indossare.
6. Fornito di pompa di olio manuale, di lubrificazione centralizzata del worktable e di piattaforma elevatrice.
7. Fornito della scatola e del regolatore elettrotecnici migliori, con 24V, 110V, incavo dell'uscita 220V.
8. Il dispositivo pneumatico dello spiedo può essere selezionato realizzare il cambiamento in 2 secondi, alta efficienza dello strumento, veloce e sicuro.
Caratteristica tecnica & dati principali della parte II
| Oggetto | Parameter/M5 |
| Viaggio dell'ascissa | 840mm |
| Viaggio dell'asse y | 330mm |
| Viaggio di asse di Z | 380mm |
| Dimensione della Tabella: | 1370*330mm |
| Conicità del foro del fuso | Supporto: R8/NT30 NT40 orizzontale |
| Gamma di velocità di rotazione del mandrino | 66-4540r/min |
| Distanza fra il fronte dell'estremità del fuso ed il worktable | 0-450mm |
| Viaggio del fuso: | 127mm |
| Velocità di rotazione del mandrino | Supporto: 16 velocità, orizzontale: 12 velocità |
| Alimentazione del fuso: | 0.076/0.003" 0.038/0.0015" 0.203/0.008" |
| Fuso a bassa velocità (R /min) | 66,110,175,270,550,930,1460,2270 |
| Alta velocità del fuso (R /min) | 132,220,350,540,1100,1860,2920,4540 |
| Inclini l'angolo della testa di macinazione verticale: |
° 45 prima, - ° 45 dopo una destra di 90 °, - una sinistra di 90 ° |
| T-scanalatura (larghezza * numero delle scanalature * passo) | 16*3*65 millimetro |
| Tensione (v)/frequenza (hertz) | 380/50 |
| Motore capo | Supporto: Orizzontale 5HP/3.75KW: 3KW |
| Motore di raffreddamento | 1/8HP/45W |
| Carico massimo del worktable | 500KG |
| Peso | 1550KG |
| Dimensioni: | 1800*1680*2190mm |
Lista della parte III dei collegamenti
| NO. | Nome | Qty |
| 1 | Cassetta portautensili | 1 |
| 2 | Barra di tiraggio | 1 |
| 3 | Manovella di sollevamento | 1 |
| 4 | Volantino | 1 |
| 5 | Maniglia dell'alimentazione | 1 |
| 6 | Doppia chiave di derivazione dell'anello | 1 |
| 7 | Vaso di plastica dell'olio | 1 |
| 8 | Cacciavite scanalato | 1 |
| 9 | Chiave esagonale (metrica) | 1 |
| 10 | Istruzioni | 1 |
| 11 | Certificato | 1 |
Collegamenti facoltativi della parte IV
| NO. | Nome | Osservazioni |
| 1 | 2 asse DRO | |
| 2 | Alimentatore automatico dello strumento | |
| 3 | Vice a 6 pollici della macchina | |
| 4 | Placca a pressione e mandrino di macinazione |
Servizio di assistenza al cliente della parte V
1. Il servizio online del supporto tecnico ha fornito.
2. il servizio di archivi tecnico ha fornito.
3. il video dell'operazione di macchina ha fornito.
4. il servizio formazione in loco ha fornito.
la sostituzione delle parti 5.Spare ed il servizio di riparazione hanno fornito.
6. Se dovete sviluppare i prodotti con la vostra propria specificazione, possiamo aiutarvi a sistemarci la cosa.
7. sempre essere onesto, mai bugia al cliente e non dichiari mai che qualche cosa non abbiamo.
