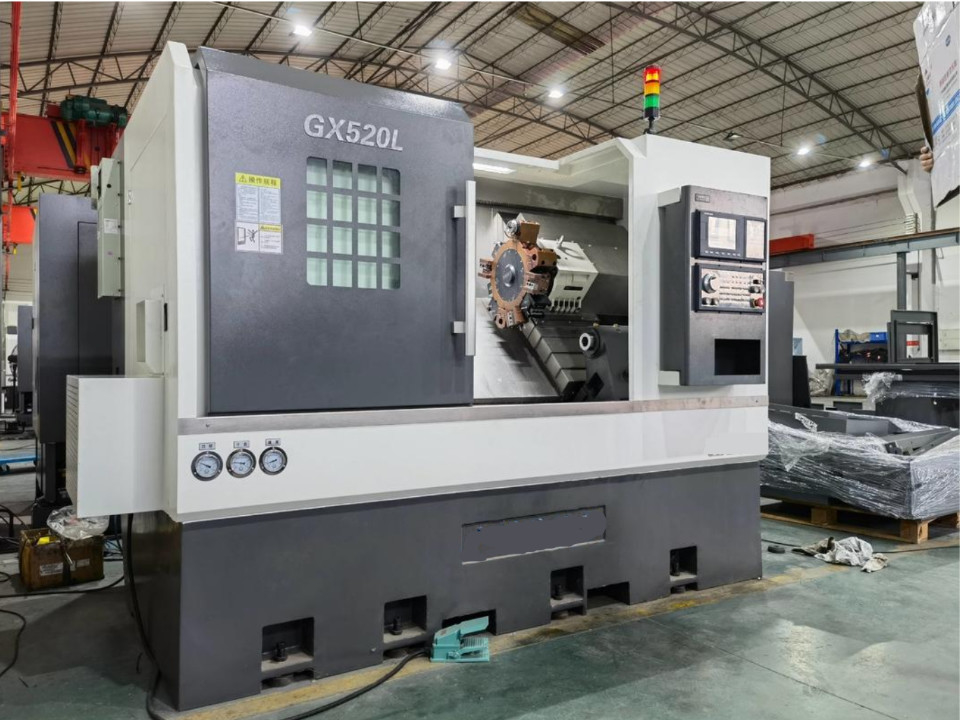

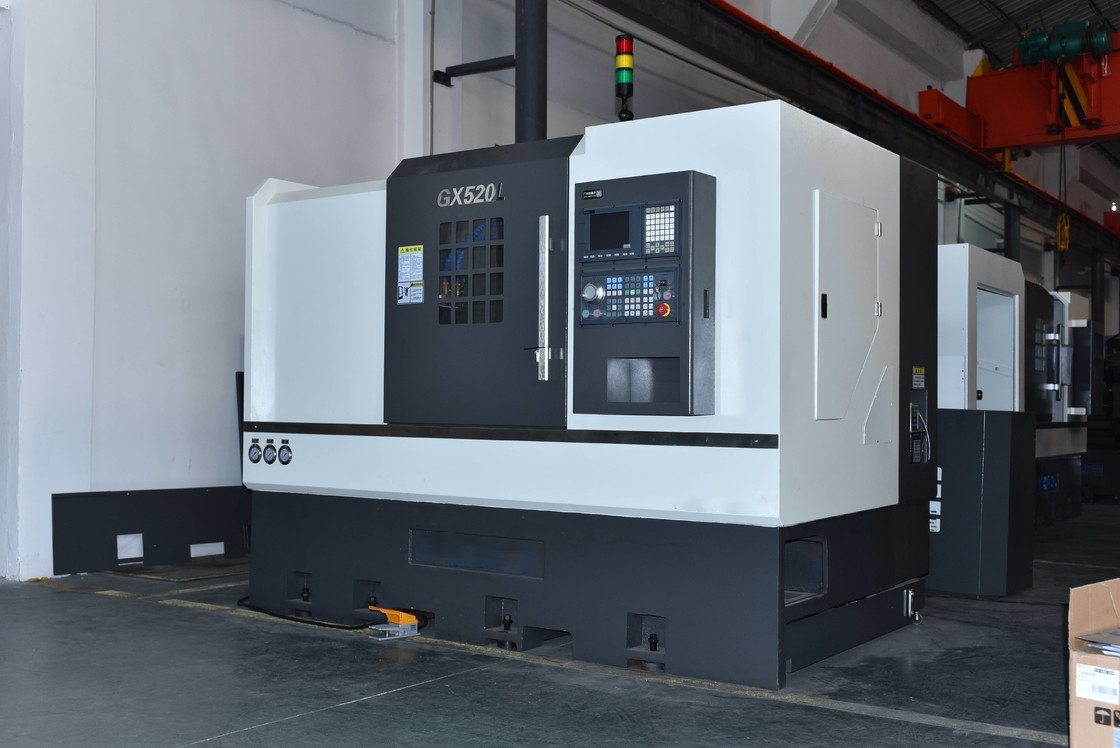

Tornio per metalli di giro della torretta di potere della stazione del centro 12 di CNC di inclinazione di GX520L
Dettagli del prodotto
| Nome di prodotto: | Centro di giro GX520L di CNC | Oscillazione massima sopra il letto: | 500mm |
|---|---|---|---|
| Diametro lavorante massimo (a disco): | 460mm | Diametro lavorante massimo (tipo dell'asse): | 300MM |
| Lunghezza di Max Processing: | 570mm | Distanza fra i centri: | 620mm |
| Tipo del naso del fuso: | A2-6 | Potere del motore mandrino: | 11kw |
| Diametro di Antivari: | 52MM | Peso: | 4300kgs |
| Evidenziare |
Tornio per metalli inclinato,Tornio della torretta di potere,Centro di giro di CNC del metallo della torretta |
||
Descrizione del prodotto
Il metallo di giro inclinato del centro GX520L 4500rpm di CNC che gira il fornitore all'ingrosso fabbrica
Caratteristiche principali di I.Product
il letto della macchina 1.The usa il laserinstrument ottico di alta precisione per fare la compensazione del passo per assicurare lo stesso posizionamento accurato del pezzo da lavorare.
2. la X, Z-asse mette per usare la guida di scorrimento lineare con l'alto rgidity (Hiwin e PMI importati da Taiwan). Con il calcolo e l'analisi, la pista ed il gioco della pista usano la migliore progettazione, la resistenza bassa e l'alta rigidità. X.Z-axis utilizzano la vite stridente della palla di alta precisione C3. Entrambi i lati del supporto di aiuto con cuscinetto a sfera di angolo fisso di uso finale 60°oblique del combinedtype di NSK o della FATICA. Due dell'asse utilizzazione la progettazione di pretesa per assicurare l'accuratezza di lavoro. Il movimento rapido è 30m/min. Così potrebbe aumentare l'efficienza del lavoro e fare diminuire il tempo di lavorazione.
3. Il fuso usa il grado che di Taiwan imported.NSK p4 il cuscinetto a sfera angolare è installato dentro il fuso. Il montaggio dei 3 anteriori ed i 2 posteriori assicura la rigidità e l'accuratezza di lavoro per la direzione assiale e radiale. Il surtace di contatto per il fuso ed il gabinetto è raschiato. Quindi, durante il funzionamento ad alta velocità del fuso, potrebbe tenere il qulet del fuso, la vibrazione minima e la buona dissipazione di calore.
II. parametri tecnici principali
| NO. | Oggetto | Unità | Parametro |
| 1 | Oscillazione massima sopra il letto | millimetro | 500 |
| 2 | Diametro lavorante massimo (a disco) | millimetro | 460 |
| 3 | Diametro lavorante massimo (tipo dell'asse) | millimetro | 300 |
| 4 | Lunghezza d'elaborazione massima | millimetro | 570 |
| 5 | Distanza fra i centri | millimetro | 620 |
| 6 | Tipo del naso del fuso | A2-6 (A2-8 facoltativo) | |
| 7 | Potere del motore mandrino | Chilowatt | 11 |
| 8 | Chuck/cilindro girante dell'olio | A 8 pollici | |
| 9 | Velocità di rotazione del mandrino | RPM | 4500 (A2-8 fuso 3000) |
| 10 | Diametro del foro del fuso | millimetro | 66 (A2-8 fuso 80) |
| 11 | Diametro di Antivari | millimetro | 52 (A2-8 fuso 65) |
| 12 | Specifiche della vite di asse di X/Z | 4010/4010 | |
| 13 | Colpo di limite dell'ascissa | millimetro | 300 |
| 14 | Specifiche della ferrovia di asse di X/Z | 35/45 | |
| 15 | Colpo di limite di asse di Z | millimetro | 620 |
| 16 | Tasso rapido di asse di X/Z | m/min | 20 |
| 17 | Servomotore di asse di X/Z | Nanometro | 18/18 |
| 18 | Servomotore di asse di potere | Nanometro | 15 |
| 19 | Accuratezza di ripetizione di asse di X/Z | millimetro | ±0.003 |
| 20 | Precisione di posizionamento di asse di X/Z | millimetro | ±0.005 |
| 21 | Torretta | torretta di potere 12-station | |
| 22 | Specificazione della manica della contropunta | MT-5 | |
| 23 | Colpo della manica della contropunta | millimetro | 100 |
| 24 | Length*width*height | millimetro | 2770x1780x11945 |
| 25 | Pesi (peso approssimativo) | chilogrammo | 4300 |
III. lista principale di configurazione
| Configurazione standard | |||
| Gli accessori nominano | Marca | Osservazioni | |
| Sistema di CNC | Taiwan | Syntec 22TA | |
| Driver del fuso | Taiwan | Syntec | |
| Servomotore di asse di X/Z | Taiwan | Syntec | Controllo del bus |
| Fuso | Taiwan | Luo Li/Dan Quan | |
| Cuscinetto del fuso | Il Giappone | NSK | |
| Cuscinetto della barretta della vite | società a capitale misto | THT | |
| ferrovia di guida lineare | Taiwan | PMI/HIWIN | Ascissa: 35 rulli Asse di Z: 45 rulli |
| vite della palla | Taiwan | PMI/HIWIN | Ascissa: 4010 Asse di Z: 4010 |
| Cilindro rotatorio vuoto | fatto in Cina | KEPUTE | |
| Mandrino idraulico vuoto | Taiwan | Qiandao/Tongfu | |
| Torretta assiale di potere | Taiwan | Cuore King Kong | |
| Sistema di lubrificazione automatico | fatto in Cina | Funzionamento Liang Sheng di Hu | |
| Sistema di raffreddamento | Jing Jiang/Luo Kai | ||
| scambiatore di calore | Lingji | ||
| Lampada dell'allarme | Alta qualità domestica | ||
| elettrico | Chint | ||
| Manuale tecnico | |||
| Manuale meccanico di manutenzione e di uso, manuale elettrico, certificato, lista di imballaggio, manuale di operazione di sistema (archivio elettronico), manuale di programmazione di sistema (archivio elettronico) | |||
Campione di IV.Workpiece
V. Packing e trasporto
