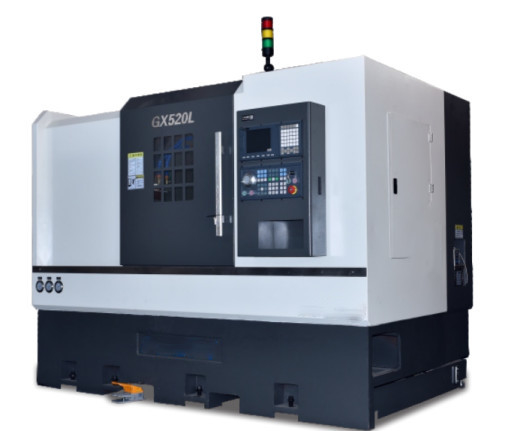

Centro di giro di CNC di GX520LI macchina 4500 giri/min. del letto di inclinazione di 45 gradi
Dettagli del prodotto
| Nome di prodotto: | Centro di giro GX520LI di CNC | Oscillazione massima sopra il letto: | 500mm |
|---|---|---|---|
| Diametro lavorante massimo (a disco): | 460mm | Diametro lavorante massimo (tipo dell'asse): | 300MM |
| Lunghezza di Max Processing: | 1000mm | Distanza fra i centri: | 1080mm |
| Tipo del naso del fuso: | A2-6 | Potere del motore mandrino: | 11kw |
| Diametro di Antivari: | 52MM | Peso: | 5500kgs |
| Evidenziare |
Tornio inclinato di giro di CNC del letto,Tornio del letto di inclinazione di 45 gradi,Tornio della torretta di CNC |
||
Descrizione del prodotto
Centro di giro GX520LI di CNC macchina 4500 giri/min. del letto di inclinazione di 45 gradi
Introduzione di I.Product
La struttura del letto della macchina usa il ghisa ad alta resistenza di Meehanite che si forma ed ha struttura del letto 45°slant con l'equilibrio termico design.thus che la macchina ha i seguenti caratteri: rendimento elevato, alti stabilità e facile da operare flessibilmente. Potrebbe realizzare l'elaborazione di giro di interno e di externalcircular
la superficie, superficie conica, è di superficie, endface (fili del sistema di pollice, fili metrici, filo della conicità e filo), perforando, scremare, alesante un foro ecc. La macchina è adatta a pezzo da lavorare di elaborazione di massa in officina.
II. parametri tecnici principali
| NO. | Oggetto | Unità | Parametro |
| 1 | Oscillazione massima sopra il letto | millimetro | 500 |
| 2 | Diametro lavorante massimo (a disco) | millimetro | 460 |
| 3 | Diametro lavorante massimo (tipo dell'asse) | millimetro | 300 |
| 4 | Lunghezza d'elaborazione massima | millimetro | 1000 |
| 5 | Distanza fra i centri | millimetro | 1080 |
| 6 | Tipo del naso del fuso | A2-6 (A2-8 facoltativo) | |
| 7 | Potere del motore mandrino | Chilowatt | 11 |
| 8 | Chuck/cilindro girante dell'olio | A 8 pollici | |
| 9 | Velocità di rotazione del mandrino | RPM | 4500 (A2-8 fuso 3000) |
| 10 | Diametro del foro del fuso | millimetro | 66 (A2-8 fuso 80) |
| 11 | Diametro di Antivari | millimetro | 52 (A2-8 fuso 65) |
| 12 | Specifiche della vite di asse di X/Z | 4010/4010 | |
| 13 | Colpo di limite dell'ascissa | millimetro | 300 |
| 14 | Specifiche della ferrovia di asse di X/Z | 45/45 | |
| 15 | Colpo di limite di asse di Z | millimetro | 1050 |
| 16 | Tasso rapido di asse di X/Z | m/min | 20 |
| 17 | Servomotore di asse di X/Z | Nanometro | 18/18 |
| 18 | Servomotore di asse di potere | Nanometro | 15 |
| 19 | Accuratezza di ripetizione di asse di X/Z | millimetro | ±0.003 |
| 20 | Precisione di posizionamento di asse di X/Z | millimetro | ±0.005 |
| 21 | Torretta | torretta di potere 12-station | |
| 22 | Specificazione della manica della contropunta | MT-5 | |
| 23 | Colpo della manica della contropunta | millimetro | 100 |
| 24 | Length*width*height | millimetro | 3220x1950x2130 |
| 25 | Pesi (peso approssimativo) | chilogrammo | 5500 |
III. lista principale di configurazione
| Configurazione standard | |||
| Gli accessori nominano | Marca | Osservazioni | |
| Sistema di CNC | Taiwan | Syntec 22TA | |
| Driver del fuso | Taiwan | Syntec | |
| Servomotore di asse di X/Z | Taiwan | Syntec | Controllo del bus |
| Fuso | Taiwan | Luo Li/Dan Quan | |
| Cuscinetto del fuso | Il Giappone | NSK | |
| Cuscinetto della barretta della vite | società a capitale misto | THT | |
| ferrovia di guida lineare | Taiwan | PMI/HIWIN | Ascissa: 45 rulli Asse di Z: 45 rulli |
| vite della palla | Taiwan | PMI/HIWIN | Ascissa: 4010 Asse di Z: 4010 |
| Cilindro rotatorio vuoto | fatto in Cina | KEPUTE | |
| Mandrino idraulico vuoto | Taiwan | Qiandao/Tongfu | |
| Torretta assiale di potere | Taiwan | Cuore King Kong | |
| Sistema di lubrificazione automatico | fatto in Cina | Funzionamento Liang Sheng di Hu | |
| Sistema di raffreddamento | Jing Jiang/Luo Kai | ||
| scambiatore di calore | Lingji | ||
| Lampada dell'allarme | Alta qualità domestica | ||
| elettrico | Chint | ||
| Manuale tecnico | |||
| Manuale meccanico di manutenzione e di uso, manuale elettrico, certificato, lista di imballaggio, manuale di operazione di sistema (archivio elettronico), manuale di programmazione di sistema (archivio elettronico) | |||
Campioni di IV.Processing
