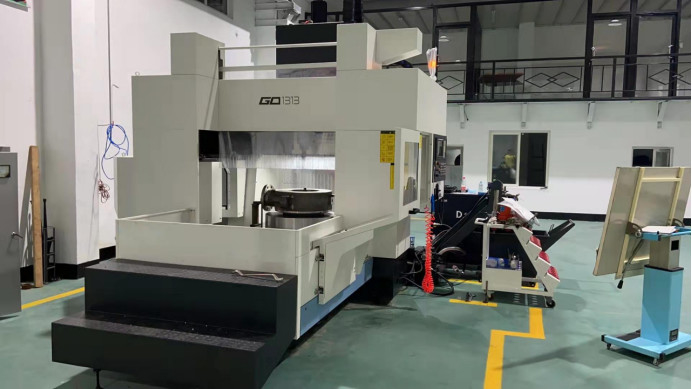

Tipo forma di macinazione di perforazione BT50 del cavalletto GD1313 dello strumento di centro di lavorazione di CNC

Tipo perforazione del cavalletto GD1313 di CNC e forma di macinazione BT50 dello strumento del centro di lavorazione

1. Descrizione della macchina:

1,1 struttura principale della macchina

GD1007 adotta la struttura del cavalletto più stabile, il letto è sistemato con i rinforzi e la struttura del letto è spessa. Il fascio ottimizzato a sezione trasversale è sistemato con la ferrovia di guida fatta un passo gran-portata e l'z-asse della sella ad alta resistenza è costruito con il blocchetto dello sei-scorrevole, che fa la testa motrice con alta elettricità statica e rigidità dinamica. La macchina è composta di parti fondamentali principali, di sistema principale di moto, di sistema di moto di alimentazione, di sistema ausiliario di memorizzazione dello strumento, di sistema pneumatico, di sistema di lubrificazione, di sistema di protezione, di rimozione del chip e di sistema di raffreddamento, il sistema di controllo elettrico ecc.

1,2 parti fondamentali principali di macchina

Le grandi parti chiave principali GD1313 del letto, la tavola, la colonna, la sella, materiale della scatola del fuso è ghisa grigio ad alta resistenza HT300, con buoni rigidità ed assorbimento di scossa, la buona conservazione di accuratezza.

Oggetti tutto il chiave GD1313 sono completati tramite il nostri centro di lavorazione, sgrossatura e semi-rifinitura del cavalletto di CNC della società e sono importati dal centro di lavorazione del nuovo della macchina del Giappone pentahedron multifunzionale giapponese del cavalletto (HF - 5 m) nell'officina di temperatura costante per realizzare il processo di finitura finale, per assicurarsi che chiave grande precisione lavorante, assicurante così l'accuratezza geometrica delle macchine utensili.

1,3 sistema principale di moto della macchina

Il sistema principale di moto GD1313 adotta il servomotore del fuso attraverso la trasmissione a cinghia, determinante la struttura meccanica del fuso, i dettagli è come segue:

L'unità del fuso è la parte del centro della macchina utensile, facendo uso dell'unità del fuso di alta precisione, modello: BT50, il sistema principale di moto adotta il potere di 15/18.5kW, struttura del servomotore del fuso della trasmissione è trasmissione a cinghia, la velocità di 4000RPM, una coppia di torsione dell'uscita massima dell'uscita di 214/255N.m.

1,4 sistema del movimento dell'alimentazione della macchina

GD1313 ha complessivamente tre assi di alimentazione lineari. Il meccanismo di alimentazione giroscopico adotta il servomotore di CA. L'accoppiamento elastico del non contraccolpo direttamente è collegato con la madrevite direttamente per guidare la vite della palla per girare e realizzare il moto alternativo di ogni asse.

1,5 rivista della macchina utensile:

GD1313 adotta rivista casalinga dello strumento della fabbrica la servo, il metodo del cambiamento dello strumento è l'affidabilità in situ e alta, cambiamento veloce dello strumento; I parametri specifici della rivista dello strumento sono come segue:

Forma ................................. BT50 dello strumento

Quantità di stoccaggio della rivista ...... . ........................ 16pcs

Diametro massimo (strumento pieno/strumento adiacente vuoto)… ........ Φ 133/Φ 200 millimetri

Lunghezza massima ........................ 300mm dello strumento

Peso massimo dello strumento ................................ 15KG

1,6 sistema di protezione della macchina utensile

Forma di protezione della ferrovia GD1313: L'ascissa è piatto protettivo di tirata di acciaio inossidabile 201, asse y è la copertura dell'organo, l'Z-asse è fiocchi di un'armatura di acciaio inossidabile assicura la protezione adeguata per il sistema dell'alimentazione; la protezione della macchina della macchina utensile è destinata e fabbricata dalla nostra società, area di operazione della macchina utensile facendo uso di una forma completamente inclusa per assicurare la prestazione della protezione e della sicurezza durante l'operazione.

1,7 rimozione del chip della macchina utensile e sistema di raffreddamento

Il chip GD1313 USA la gabbia a coppia attorcigliata ed il dispositivo posteriore di rimozione del chip della catena, prende le briciole.

Il sistema di raffreddamento adotta due metodi di raffreddamento di raffreddamento interno dello strumento e di raffreddamento esterno. Il raffreddamento interno adotta 20bar, sistema concentrare ad alta pressione di filtrazione dell'acqua di alto-flusso 65L/min ed il raffreddamento esterno adotta la portata 67L/min e la testa di 27m per assicurare l'affidabilità di raffreddamento.

La configurazione standard della pistola a acqua ad alta pressione, può pulire meglio le limature del ferro della macchina utensile.

1,8 sistema pneumatico della macchina

GD1007 adotta le componenti di controllo pneumatico con la prestazione affidabile e la buona stabilità per cambiare lo strumento per il fuso, l'aria pulita che forniscono per il centro del fuso e l'aria compressa asciutta e pulita per il fucile ad aria compressa esterno.

1,9 sistema di controllo elettrico della macchina utensile

GD1007 scelgono il sistema di CNC di KND K2100, il software di sistema hanno una ricchezza della funzione di rilevazione dell'allarme, possono bloccare l'errore a tempo più ulteriormente ampliare, notevolmente ridurre il rischio di danno all'attrezzatura e di ferita personale, la macchina che gli elementi elettrici principali adottano domestico e le marche famose internazionali, la qualità elettrica superiore delle parti, la prestazione stabile, garantiscono la stabilità dell'operazione senza difficoltà lunga della macchina utensile.

parametri tecnici 2.Main

lista di configurazione 3.Main
