Luogo di origine:
La Cina
Marca:
HD TECH
Certificazione:
ISO CE
Numero di modello:
HD-1515
Video

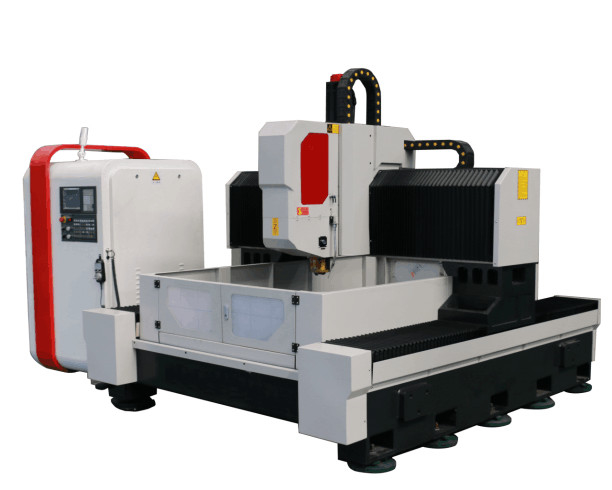

Perforazione di NC ed elaborazione ad alta velocità del metallo della fresatrice HD-1515
1,0. Scopo dell'attrezzatura:
La perforazione di CNC e la serie della fresatrice pricipalmente è usata per la perforazione e l'elaborazione efficienti dei pezzi in lavorazione con spessore all'interno del campo di misura, quale la lamina piana, flangia, il disco, anello ecc. Attraverso i fori ed i fori ciechi può essere perforato sulle parti materiali semplici e sui materiali compositi. Il processo lavorante della macchina utensile è digitale e l'operazione è molto conveniente. Può realizzare la varietà automatica, di alta precisione, multi e la fabbricazione in serie. Per soddisfare le esigenze d'elaborazione degli utenti differenti, la società ha sviluppato vari prodotti finiti. Oltre ai modelli convenzionali, possono anche essere progettati e personalizzati secondo i bisogni reali degli utenti.
2,0. Struttura dell'attrezzatura:
L'attrezzatura pricipalmente è composta di worktable del letto, cavalletto mobile, sella scorrevole mobile, la perforazione e testa di macinazione di potere, dispositivo automatico di lubrificazione e dispositivo di protezione, dispositivo di raffreddamento di circolazione, sistema di comando digitale, sistema elettrico, ecc. Il paio duro di rotolamento della ferrovia è sostenuto e guidato ed il paio della madrevite di precisione è determinato. La macchina utensile ha l'alta precisione di posizionamento e precisione di posizionamento ripetuta.
2,1. Tavoladelletto:
Il letto è una struttura d'acciaio integrale, con il trattamento e la rifinitura di tempera secondari. Ha buona dinamica e rigidità statica e nessuna deformazione. Il worktable adotta la struttura della colata e c'è una scanalatura a forma di t con la disposizione di finitura ragionevole sull'aereo per la pressione dei pezzi in lavorazione. le scanalature a forma di t sono sistemate sul letto. Il sistema di azionamento è determinato dalle paia del servomotore di CA e della vite della palla di precisione da entrambi i lati per fare il movimento del cavalletto nella direzione dell'ascissa. I bulloni regolabili si distribuiscono sul fondo del letto, che può regolare facilmente il livello del banco da lavoro del letto.
2,2. Cavallettomobile:
Il cavalletto mobile è fatto di ghisa grigio 250 e due paia lineari di rotolamento della ferrovia di guida con portata ultraelevata sono installate nella parte anteriore del cavalletto. Un insieme delle paia della vite della palla di precisione e di un servomotore fare il movimento del piatto dello scorrevole della testa di potere nella direzione dell'asse y e la testa di perforazione di potere è installato sul piatto dello scorrevole della testa di potere. Il movimento del cavalletto è realizzato tramite la rotazione della vite della palla sulla vite della palla guidata dal servomotore attraverso l'accoppiamento di precisione.
2,3. Sellacommovente:
La sella scorrevole commovente è un divisorio strutturale del ghisa di precisione. Due tavole di scivolamento dure della ferrovia di CNC con portata ultraelevata, un insieme delle paia della vite della palla di precisione e un riduttore planetario di alta precisione sono installate sulla sella scorrevole, che sono collegate con il servomotore per determinare la testa di perforazione di potere per muoversi nella direzione di z-asse, in modo da realizzare le azioni di velocemente in avanti, il lavoro in avanti, velocemente indietro e fermarsi della testa di potere. Ha le funzioni del chip automatico che si rompono, la rimozione del chip e pausa.
2,4. Testadiperforazionedipotere:
La testa di perforazione di potere adotta un servo motore mandrino speciale, che guida il fuso speciale di precisione riducendo la velocità ed aumentando la coppia di torsione tramite la cinghia sincrona dentata. Il fuso adotta il tipo cinque contatto angolare giapponese della parte posteriore due della parte anteriore tre di fila che sopporta realizzare il cambio di velocità stepless. Il fuso è fornito di un sistema pneumatico del cambiamento dello strumento per fare lo strumento cambiare veloce e conveniente. È guidato dal servomotore e dalla vite della palla. 10. L'asse y può essere collegata ed il controllo a circuito chiuso dei semi è adottato, che può realizzare le funzioni di interpolazione lineare e circolare. L'estremità del fuso è BT40 ha affusolato il foro, fornito di giunto rotante ad alta velocità di rotofos italiani, che può usare il trapano ad alta velocità di u (trapano violento) ed il pezzo di detorsolamento all'acqua del centro.
2,5. Dispositivoautomaticodilubrificazioneedispositivo di protezione:
La macchina utensile è fornita di dispositivo automatico positivo originale di lubrificazione di pressione parziale di spostamento di Taiwan, che può lubrificare automaticamente le paia commoventi quali la ferrovia di guida, la madrevite e lo scaffale, senza angolo morto, in modo da assicurare il tempo di impiego della macchina utensile. L'ascissa e l'asse y della macchina utensile sono fornite di rivestimenti protettivi antipolvere ed i deflettori impermeabili della spruzzata sono installati intorno al worktable.
2,6. Sistema di controllonumericodigitalecompleto:
2.6.1. Con il chip che rompe la funzione, il chip che rompe il tempo ed il ciclo può essere messo sull'interfaccia uomo-macchina.
2.6.2. Quando la taglierina è sollevata alla parte superiore del trapano, la taglierina può essere alzata rapidamente all'altezza tagliente e poi la taglierina può essere alzata alla parte superiore del trapano e poi la taglierina può essere alzata automaticamente all'altezza tagliente.
2.6.3. La scatola di controllo delle operazioni centralizzata e l'unità tenuta in mano adottano il sistema di controllo numerico e sono fornite dell'interfaccia e del LCD di USB. Per facilitare programmare, la memoria, la visualizzazione e la comunicazione, l'interfaccia dell'operazione ha le funzioni del dialogo uomo macchina, la compensazione di errore, allarme automatico ecc.
2.6.4. L'attrezzatura ha le funzioni della ripetizione di posizione del foro e di ri ispezione prima dell'elaborazione, che è molto conveniente da funzionare.
parametri 3.0.Technical
| Modello | HD1515 | |
| Dimensione massima del pezzo in lavorazione | larghezza lunga del × (millimetri) | 1500×1500 |
| Spessore massimo del pezzo in lavorazione (millimetri) | 180 | |
| Testa di perforazione di potere della ram verticale | Quantità (pc.) | 1 |
| Foro conico del fuso | BT40 | |
| Diametro del pozzo trivellato (millimetri) | Φ3-Φ40 | |
| Gamma di spillatura (millimetri) | M6-M26 | |
| Velocità di rotazione del mandrino (R/min) | 30-3000 | |
| Potere del motore mandrino (chilowatt) | 11 | |
| Dimensione dell'alimentazione della macchina utensile: larghezza, lunghezza ed altezza (millimetro) | 1600*1600*380 | |
| Distanzi dal fronte più inferiore dell'albero primario al banco da lavoro il millimetro (millimetri) | 200-600 | |
| Movimento laterale della testa di potere (ascissa) | Colpo massimo (millimetri) | 1500 |
| Velocità muoventesi dell'ascissa (m./min) | 0-8 | |
| Potere del servomotore dell'ascissa (chilowatt) | 2,4 | |
| Movimento longitudinale del cavalletto (asse y) | Colpo massimo (millimetri) | 1500 |
| Velocità muoventesi dell'asse y (m./min) | 0-8 | |
| Potere del servomotore dell'asse y (chilowatt) | 2.4*2 | |
| Movimento verticale dell'alimentazione della ram (asse di Z) | Colpo massimo (millimetri) | 370 |
| velocità muoventesi di Z-asse (m./min) | 0-4 | |
| potere del servomotore di Z-asse (chilowatt) | freno 1×2.4Holding | |
| Precisione di posizionamento millimetro | X/Y/Z millimetro | ± 0.05/300 |
| Ripeti la precisione di posizionamento millimetro | X/Y/Z millimetro | ± 0.03/300 |
| Dimensione globale della macchina utensile | L×W×H (millimetro) | 2300*2800*2300 |
| Peso lordo (t) | 8 |
|
4,0. Catalogo delle parti principali:
| Nome | Faccia | Origine |
| Ferrovia di guida lineare e ferrovia di guida quadrata | Cursore quadrato della ferrovia argento/45 superiori/flangia | Taiwan, Cina |
| Vite della palla | Vite superiore argentano/5010 palle | Taiwan, Cina |
| Sistema di controllo numerico | Kandi | società a capitale misto |
| Servomotore e driver di valore assoluto | Kandi | società a capitale misto |
| Motore mandrino | Kandi | società a capitale misto |
| Fuso meccanico BT50 | Fuso di Denham/cuscinetto angolare del contatto | società a capitale misto |
| Cilindro pneumatico della taglierina | Denham | Taiwan |
| Giunto rotante ad alta velocità | Rotofos | L'Italia |
| Cinghia sincrona | Fulong 8m * 50 | società a capitale misto |
| Altre componenti elettriche principali | Omron, Schneider, Delixi | società a capitale misto |
| Scatola telecomandata tenuta in mano | Kandi | società a capitale misto |
| Cavo e fune | Alto cavo schermato di Shanghai Yichu | domestico |
| Sistema di lubrificazione automatico di spostamento positivo | Hurun | Taiwan |
| Alto cavo schermato flessibile | Yi CHU | società a capitale misto |
4.1. I produttori sopra sostenenti sono i fornitori designati della società. Nel caso di omissione di fornire in circostanze speciali, entrambi i partiti possono negoziare ed adottare i prodotti dello stesso livello con il consenso scritto del partito A, ma lo standard di qualità non è più basso di quello dei fornitori di cui sopra.
4.2. La configurazione specifica può anche essere regolato secondo le necessità dell'utente
.
Inviaci direttamente la tua richiesta.
