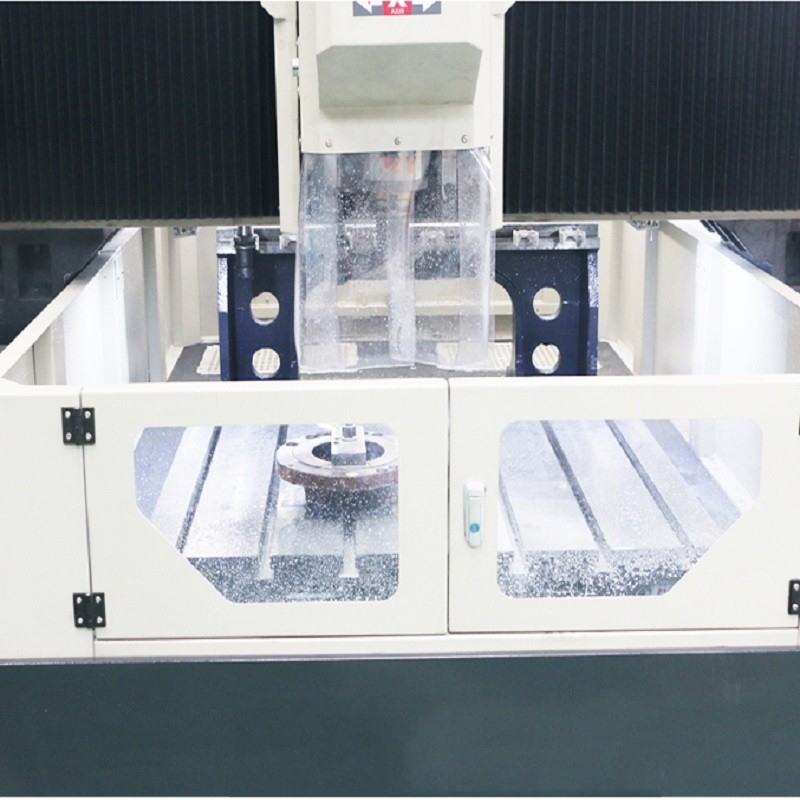

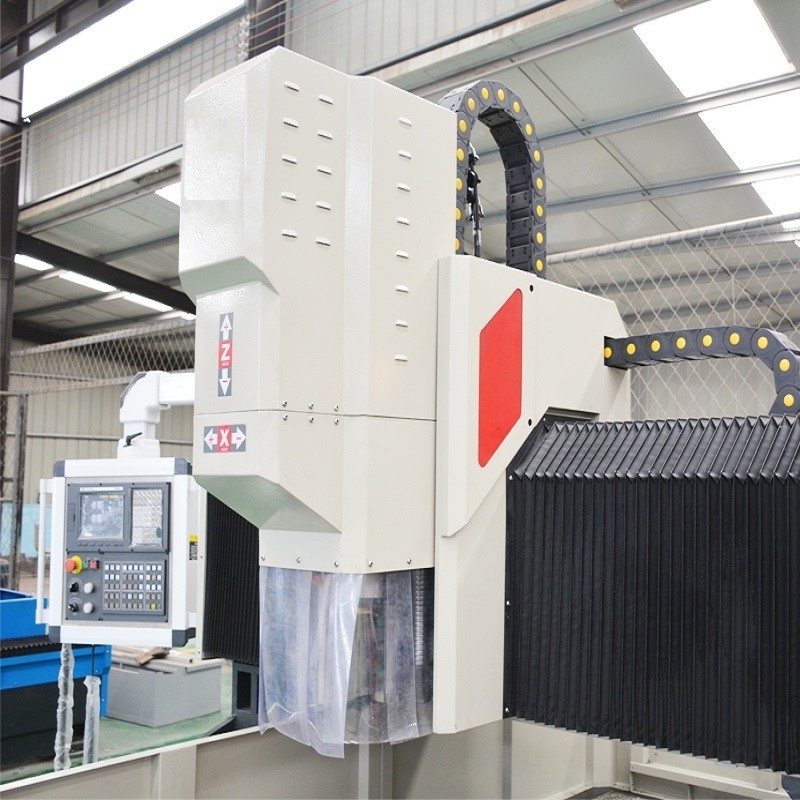

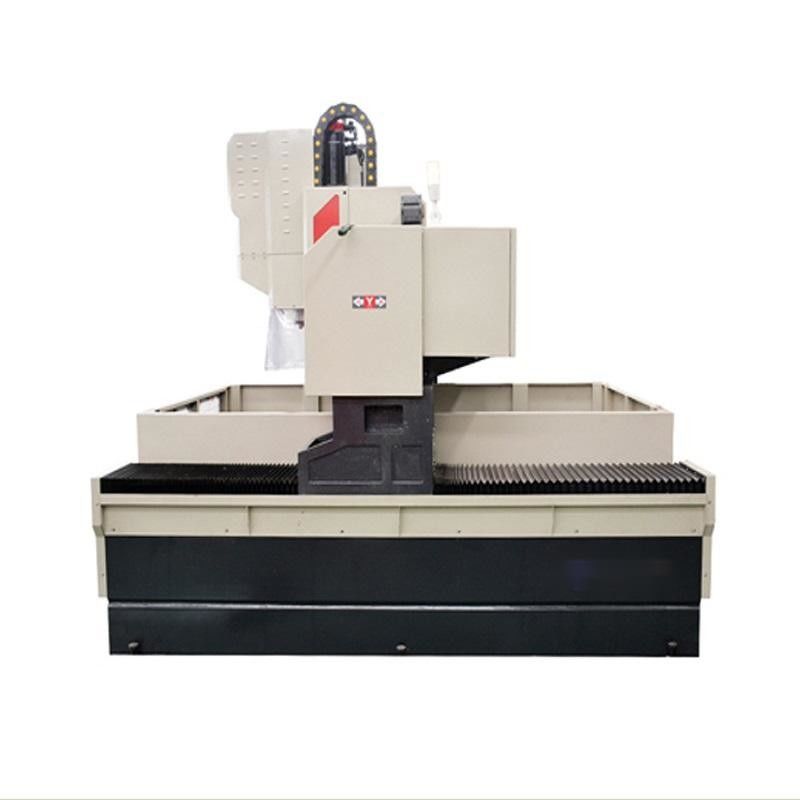

perforazione di CNC 7.5Kw e fresatrice per le parti piane HD-1010

Perforazione di CNC e pezzo in lavorazione massimo size1000*1000mm della fresatrice HD-1010
1, scopo della macchina utensile:
La perforatrice di CNC pricipalmente è usata per la perforazione/svasare/smussare/spillare e fresatura leggera del fronte dell'estremità del disco e delle parti piane.
2, la struttura della macchina utensile
1. La macchina utensile pricipalmente è composta di letto, di worktable, di cavalletto, di testa di potere, di tavola rotante, di sistema di CNC, di sistema di raffreddamento, ecc.
2. La perforatrice di CNC del cavalletto assume la forma di muoversi del worktable e del cavalletto del letto fisso.
(struttura del cavalletto di assorbimento di scossa)

3. Il letto, la colonna, il worktable ed il cavalletto sono parti strutturali della colata HT250 ed il sostegno è parti saldate del tubo rettangolare. Prima dell'elaborazione, è temprato a temperatura elevata e poi è temprato due volte dopo rivestimento dei semi che lavora per rimuovere lo sforzo e poi per finire di lavorare, che può assicurare la stabilità di precisione della macchina utensile. L'intero worktable del ghisa è utilizzato per finire di macinare la T-scanalatura sulla superficie del letto e la molatura di precisione di CNC della superficie della tavola è assicurata.
4. La perforatrice di CNC del cavalletto ha quattro asce di CNC. Il corpo di macchina è fornito di ferrovia di guida lineare pesante. Il cavalletto può muoversi longitudinalmente lungo la ferrovia di guida (ascissa). La trave trasversale del cavalletto inoltre è fornita di ferrovia di guida lineare. Il piatto dello scorrevole può muoversi orizzontalmente lungo la ferrovia di guida (asse y). Il piatto dello scorrevole è fornito di uno scorrevole. La testa di potere può muoversi verticalmente sul bordo dello scorrevole (asse di Z). La X, y, asce di z è tutto l'azionamento del servomotore di CNC e della vite della palla. L'un-asse è fornito di una tavola rotante di precisione.
5. L'albero primario della testa di potere adotta il fuso di precisione ed è guidato in servo motore mandrino, che può essere ha regolato steplessly secondo i bisogni. Il fuso può essere premuto con il rubinetto o la fresa pungente attraverso il mandrino BT40 ed essere fornito di cilindro di perforazione pneumatico per realizzare un cambiamento chiave dello strumento, il più alta precisione ed il taglio ad alta velocità.
6. La macchina utensile adotta il raffreddamento ad acqua, fornito del rifornimento del liquido refrigerante, del recupero, del sistema di circolazione e del sistema automatico della lubrificazione a olio per assicurare efficace il lavoro regolare ed a lungo termine della guida e della vite lineari della palla. (fornito del fuso interno ad alta velocità dello sbocco dell'acqua)
Può utilizzare gli strumenti centrali dell'acqua, quali il trapano di u, il trapano della pala, il trapano della corona, il trapano di raffreddamento interno della lega, il trapano di detorsolamento, ecc.)
7. Il sistema di controllo adotta il sistema di CNC di Kande, l'azionamento elettrico adotta l'azionamento del servomotore di serie di valore assoluto di alta precisione, fornito dell'interfaccia RS232 e lo schermo dello schermo a colori, l'interfaccia cinese dell'operazione, campo/pezzo in lavorazione esterno dell'input di USB, l'operazione facile, fornita di volante ad alta velocità digitale pieno, rende la vostra operazione più conveniente e veloce.
Per assicurare l'affidabilità della macchina utensile, le parti fondamentali sono prodotti di alta qualità importati, vedono la lista delle parti importate.
3, condizioni di funzionamento della macchina utensile:
Alimentazione elettrica: ± trifase 10% di AC380V, 50 hertz di ± 1, o su misura, temperatura ambiente: 0 ° ~ ° 45
4, parametri tecnici:



5, catalogodeipezzi di ricambioprincipale



1. I produttori sopra sostenenti sono i fornitori designati della società. Nel caso delle circostanze speciali, entrambi i partiti possono negoziare con il partito A e acconsentiree nella scrittura che i prodotti dello stesso livello possono essere sostituiti, ma lo standard di qualità non sarà più basso dei fornitori di cui sopra.
2. La configurazione specifica può anche essere regolato secondo i bisogni degli utenti.
