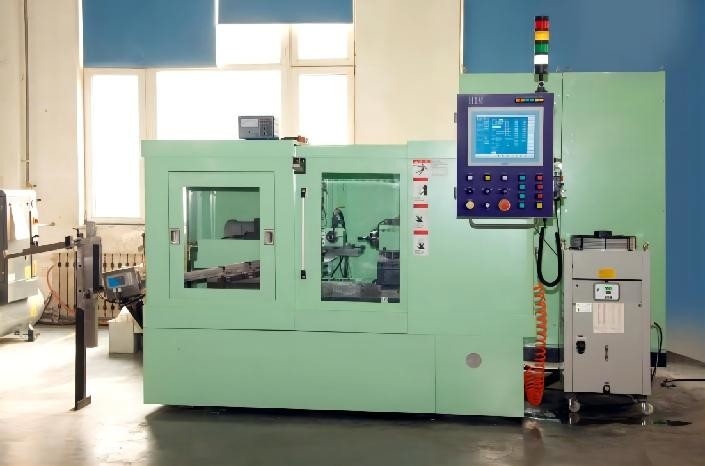

Macchina per la frantumazione interna ad alta velocità HMN-110 di CNC con la mola del CBN
Dettagli del prodotto
| Nome di prodotto: | Macchina per la frantumazione interna di CNC HMN-110 | Metodo stridente: | Macinazione d'oscillazione di CNC |
|---|---|---|---|
| Vestire metodo: | Condimento del rullo del diamante | Altezza concentrare del pezzo da lavorare: | 1113 millimetri |
| Velocità girante del fuso: | 220~1300 r/min | Velocità girante della mola: | 100~60000 r/min |
| Max.stroke dell'asse di Z: | 400 millimetri | Velocità di rotazione del motore di asse di Z: | 15~2000 r/min |
| Accuratezza dimensionale: | ≤0.002 millimetro | Peso della macchina: | 6000 chilogrammi |
| Evidenziare |
Macchina per la frantumazione interna di CNC del CBN,Macchina per la frantumazione interna ad alta velocità di CNC,Macchina per la frantumazione ad alta velocità HMN-110 |
||
Descrizione del prodotto

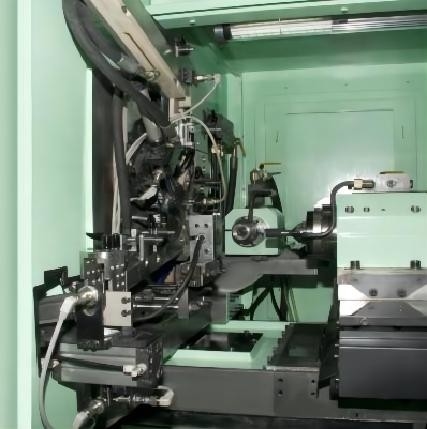

Molatura interna di alta velocità della mola del CBN della macchina per la frantumazione di CNC HMN-110
Io principio di lavoro:
La smerigliatrice interna centerless di CNC adotta il doppio fulcro ed il mandrino elettromagnetico per la pressione e posizionare. Il metodo di lavorazione adotta la molatura d'oscillazione di controllo numerico. Il worktable è composto di due asce, X e Z, di cui tutt'e due sono guidate da un servomotore tramite una vite della palla. L'asse della mola è situato sopra il worktable e l'asse del pezzo in lavorazione e l'asse di correzione sono riparati.
II parametro tecnico
| Oggetto | Specifiche o parametri | Unità |
| Metodo stridente | Macinazione d'oscillazione di CNC | |
| Tipo di mola | Mola del CBN | |
| Pezzo da lavorare che preme metodo | Doppio perno + mandrino elettromagnetico | |
| Vestire metodo | Condimento del rullo del diamante | |
| Diametro esterno stridente del pezzo da lavorare | Secondo i requisiti di cliente | millimetro |
| Diametro interno stridente del pezzo da lavorare | Secondo i requisiti di cliente | millimetro |
| Altezza del pezzo da lavorare stridente | Secondo i requisiti di cliente | millimetro |
| Altezza concentrare del pezzo da lavorare | 1113 | millimetro |
| Velocità girante del fuso | 220~1300 | r/min |
| Angolo di rotazione della scatola del fuso | ±60 | ° |
| Velocità girante della mola | 100~60000 | r/min |
| Max.stroke dell'asse di Z | 400 | millimetro |
| Velocità muoventesi di asse di Z | 0.2~333330 | μm/s |
| Velocità di rotazione del motore di asse di Z | 15~2000 | r/min |
| ampiezza di oscillazione del motore di Z-asse | 0~25 | millimetro |
| tempi di oscillazione di Z-asse | sinusoide 0~520 | periodi |
| Movimento dell'ascissa (lato di andata) | 110 | millimetro |
| Movimento dell'ascissa (lato a rovescio) | 10 | millimetro |
| Velocità muoventesi dell'ascissa | 0.4~333330 | Φμm/s |
| Occupazione dello spazio della macchina | 3680*2730*2410 | millimetro |
| Peso della macchina | 6000 | chilogrammo |
| Accuratezza dimensionale | ≤0.002 | millimetro |
| Rotondità | ≤0.002 | millimetro |
| Cylindricity | ≤0.002 | millimetro |
III campo di applicazione
1. Adatto a macinazione di vari pezzi in lavorazione dei compressori del condizionamento d'aria
2. Utilizzato nella macinazione di vari pezzi in lavorazione nell'industria di trasformazione sopportante
3. Elaborazione e molatura delle parti di automobile varie
4. Macinazione di varie parti di ultra-alto-precisione e di alta precisione di spazio aereo e della nave attraverso i fori, dei fori ciechi, dei fori di punto, dei coni e dei fronti dell'estremità.

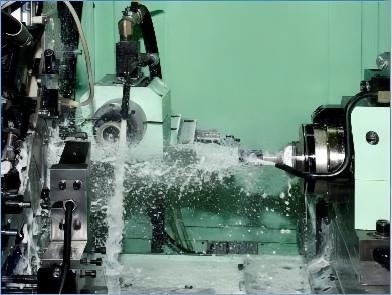

IV esempio stridente----pistone
Descrizione di esempio
| Oggetto | Nome o requisito |
| cliente | Società del compressore del condizionamento d'aria |
| Nome del pezzo da lavorare | Pistone del compressore del condizionamento d'aria |
| Materiale del pezzo da lavorare | Ghisa della lega di NiCrMo |
| Durezza del pezzo da lavorare | HRC45-50 |
| Indennità lavorante | Φ0.27mm |
| Rotondità | 2μm |
| Cylindricity | 2μm |
| Rettitudine | 1.5μm |
| Wave | 1.3μm |
| Rugosità | Rz1.6 |
| Stabilità dimensionale | Sopra CPk1.33 (tolleranza ±3μm) |
| L'elaborazione si batte | 30s |
| Vestire ciclo | 50 pezzi |
| Scopo di ottimizzazione | Risulti raggiungere la prestazione di simili prodotti importati |
Risultati comparativi
| Oggetto | Attrezzatura importata | La nostra attrezzatura |
| Rotondità | 0.82μm | 0.74μm |
| Cylindricity | 0.7μm | 0.6μm |
| Rettitudine | 0.87μm | 0.64μm |
| Wave | 0.8μm | 0.7μm |
| Rugosità | Rz1.2 | Rz1.2 |
| Stabilità dimensionale | Cpk1.69 | Cpk2.3 |
| L'elaborazione si batte | 28s | 27.45s |
