Luogo di origine:
La Cina
Marca:
HD TECH
Certificazione:
CE, ISO certification
Numero di modello:
MNK-5060CNC
Video

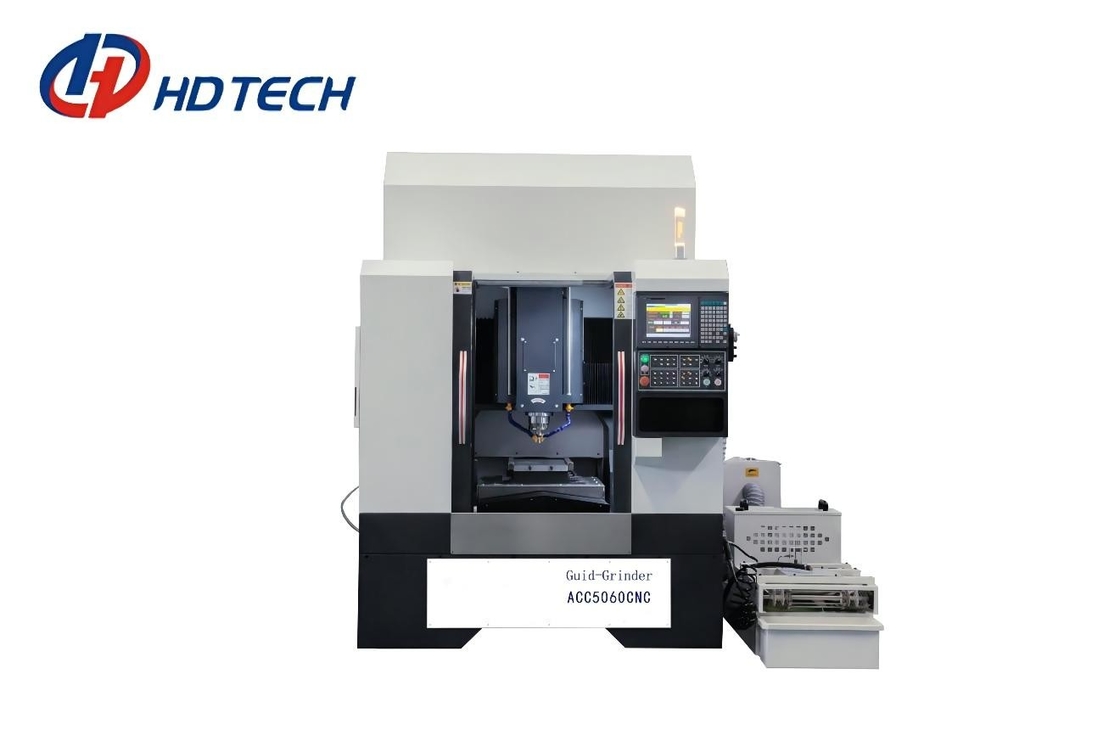

Macchina per la frantumazione speciale del cursore lineare della guida di MNK-5060CNC
Disposizione globale
1. Letto minerale della struttura del cavalletto di asse verticale.
2. coordinata con la barretta del cavo della ferrovia del cavo per movimento diretto.
Caratteristiche strutturali:
1. Le parti strutturali principali sono fatte della colata minerale, con la buoni forza, assorbimento di scossa e resistenza al calore
2. Questa macchina utensile è utilizzata per la macinazione del cursore e l'utensile speciale può essere progettato secondo i requisiti di cliente;
3. La testa stridente della macchina utensile adotta una struttura verticale, che è una struttura verticale con il worktable;
4. guidato da un servomotore, presenta i vantaggi di alta precisione e di posizionamento accurato di ripetizione;
5. Il condimento della mola è un modo vestentesi a punto fisso servocomandato, che può aumentare la velocità vestentesi di nuova mola; migliori il rivestimento
PARAMETRI TECNICI
| Oggetto | Unità | MNK-5060CNC | |
| Area di tavola di funzionamento | millimetro | 600×250 | |
| Max.distance dalla superficie della tavola per filare centro | millimetro | 250 | |
| Dimensione della ruota | millimetro | Fornito dal compratore | |
| Velocità di rotazione del mandrino | (RPM/min) | 0-40000 | |
| Alimentazione di Min.vertical della mola | millimetro | 0,001 | |
| Velocità di avanzamento trasversale del worktable | (m/min) | 1~24 | |
| Servomotore di asse di Z | (w) | 2400 | |
|
Servomotore di asse di X /Y |
(w) | 2400 | |
| Vestire il servomotore di asse | (w) | 1700 | |
| Motore a livello | (Hp×p) | 1/2×2 | |
| Rugosità di superficie dell'esemplare elaborato | μm | Ra0.4 | |
| Distanza massima radiale del fuso | millimetro | ≤0.002 | |
| Distanza massima del fronte del fuso | millimetro | ≤0.002 | |
| Su e giù (precisione di posizionamento di ripetizione di asse di Z) | millimetro | ≤0.002 | |
| Precisione di posizionamento anteriore e posteriore di ripetizione (dell'asse y) | millimetro | ≤0.002 | |
| Dimensione della macchina (L×W×H) | millimetro | 2500×2500×2400 | |
| Peso netto della macchina | chilogrammo | 5000 | |
| Peso lordo della macchina | chilogrammo | 5500 | |
| Ferrovia e vite di guida | ||
| Ascissa | Classe silenziosa della guida P del rullo THK30 | |
| Z/Y-axis | Classe silenziosa della guida P del rullo THK35 | |
| Diametro/passo della vite della palla |
Z.Y: Ф32mm/5mm X: Ф32mm/32mm |
|
| Specifiche del motore | ||
| Fuso motorizzato | 11 CHILOWATT | |
| Motore del serbatoio di acqua (con il separatore magnetico) | 1/2 H*P | |
| Su e giù il servomotore di Z (con il freno) |
2400 W |
|
| Servomotore di X/Y | 2400 W | |
| Motore dell'apprettatrice | W 1700 | |
