Smerigliatrice di superficie speciale 1050 di CNC della macchina per la frantumazione MNK della guida lineare
Dettagli del prodotto
| Nome di prodotto: | Macchina per la frantumazione speciale del cursore lineare della guida 1050CNC | Dimensione del Worktable: | 1200x500mm |
|---|---|---|---|
| Dimensione elettromagnetica del mandrino: | 1060x260mm | Max.distance dalla superficie della tavola per filare centro : | 250mm |
| Dimensione della ruota: | Fornito dal compratore | Velocità di rotazione del mandrino: | 8000-60000rpm |
| Rugosità di superficie dell'esemplare elaborato: | Μm Ra0.2 | Peso netto della macchina: | 8500kg |
| Evidenziare |
Macchina per la frantumazione speciale della guida lineare,Macchina per la frantumazione speciale 1050 di CNC,Smerigliatrice 1050 della superficie di CNC |
||
Descrizione del prodotto

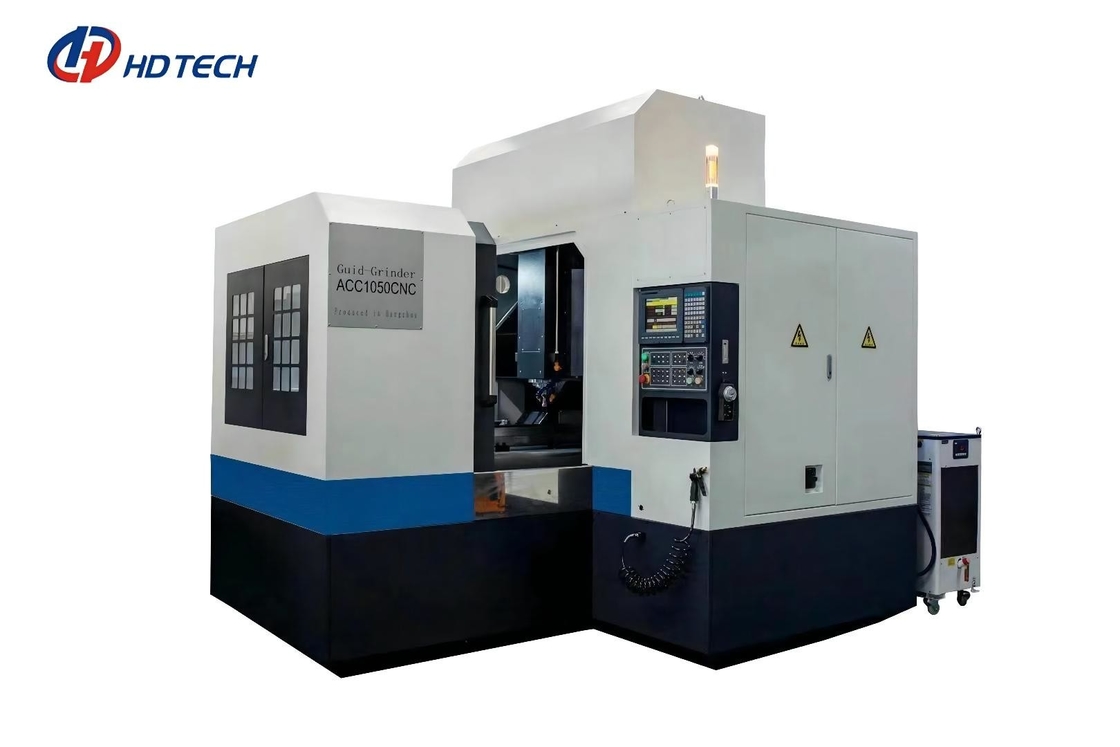

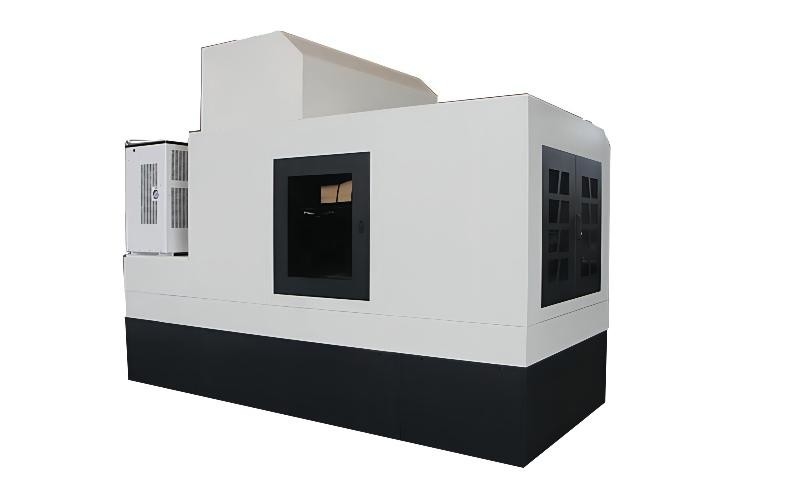

Macchina per la frantumazione speciale del cursore lineare della guida di MNK-1050CNC
Disposizione globale
1. Letto di marmo minerale della struttura della struttura del cavalletto.
2. cooperi con il moto lineare della barretta lineare della vite della guida
Caratteristiche strutturali:
1. La parte principale della struttura: la parte del fascio e della base adotta la struttura fondente di marmo minerale come materia prima e la tavola di lavoro adotta il marmo naturale come materia prima. Caratteristica; Assorbimento di scossa, resistenza al calore e deformazione ad alta resistenza e buoni,
2. La macchina è utilizzata per il pattino che frantuma e può progettare la lavorazione con utensili speciale secondo i requisiti di cliente;
3. La testa stridente della macchina utensile adotta la struttura verticale, che è verticale con il worktable;
4. l'asse dell'ascissa, dell'asse y e di Z è standard fornite della struttura silenziosa della guida della vite di THK e del rullo di THK, determinata direttamente dal servomotore;
PARAMETRI TECNICI
| Oggetto | Unità | MNK-1050CNC | |
| Area di tavola di funzionamento | millimetro | 1200×500 | |
| Area elettromagnetica del mandrino | millimetro | 1060×260 | |
| Max.distance dalla superficie della tavola per filare centro | millimetro | 250 | |
| Dimensione della ruota | millimetro | Fornito dal compratore | |
| Velocità di rotazione del mandrino | (RPM/min) | 8000-60000 | |
| Alimentazione di Min.vertical della mola | millimetro | 0,001 | |
| Velocità di avanzamento trasversale del worktable | (m/min) | 1~28 | |
| Servomotore di asse di Z /Y | (w) | 2400 | |
|
Servomotore dell'ascissa |
(w) | 3100 | |
| Motore a livello | (Hp×p) | 1/2×2 | |
| Rugosità di superficie dell'esemplare elaborato | μm | Ra0.2 | |
| Distanza massima radiale del fuso | millimetro | ≤0.002 | |
| Distanza massima del fronte del fuso | millimetro | ≤0.002 | |
| Su e giù (precisione di posizionamento di ripetizione di asse di Z) | millimetro | ≤0.002 | |
| Precisione di posizionamento anteriore e posteriore di ripetizione (dell'asse y) | millimetro | ≤0.002 | |
| Dimensione della macchina (L×W×H) | millimetro | 3000×2500×2400 | |
| Peso netto della macchina | chilogrammo | 8500 | |
| Peso lordo della macchina | chilogrammo | 9000 | |
| Ferrovia e vite di guida | ||
| Ascissa | Classe silenziosa della guida P del rullo THK35 | |
| Z/Y-axis | Classe silenziosa della guida P del rullo THK35 | |
| Diametro/passo della vite della palla |
Y: Ф40mm/5mm Z: 32mm/5mm X: Ф40mm/40mm |
|
| Specifiche del motore | ||
| Fuso motorizzato | 5.5-18.5 CHILOWATT | |
| Motore del serbatoio di acqua (con il separatore magnetico del sacco di carta) | 0,75 CHILOWATT | |
| Su e giù il servomotore di Z (con il freno) |
2400 W |
|
| Servomotore di Y | 2400 W | |
| Servomotore di X | 3100 W | |
| Motore dell'apprettatrice | W 1700 | |
Punti salienti del prodotto
Macchina per la frantumazione speciale del cursore lineare della guida di MNK-1050CNC Disposizione globale1. Letto di marmo minerale della struttura della struttura del cavalletto.2. cooperi con il moto lineare della barretta lineare della vite della guida Caratteristiche strutturali:1. La parte ...
