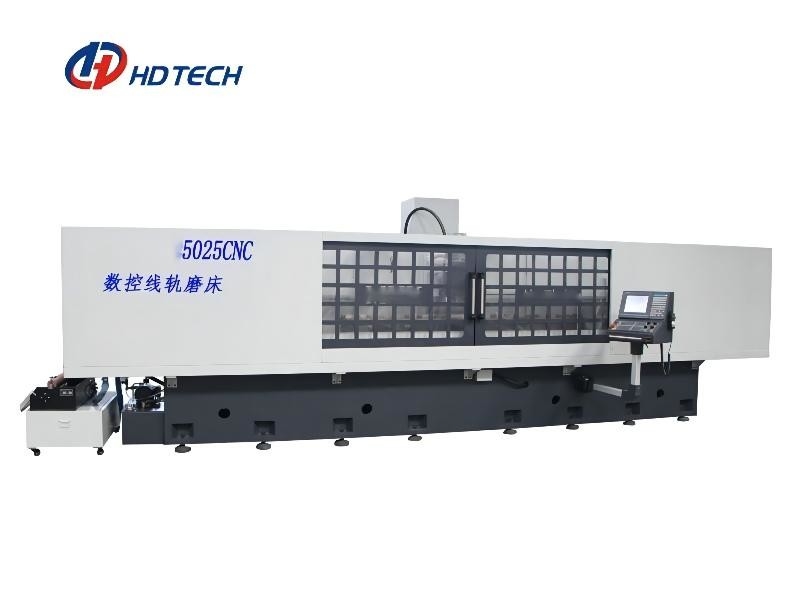

Ferrovia lineare muoventesi 3600rpm della colonna della macchina per la frantumazione dello strumento di CNC 5025
Dettagli del prodotto
| Nome di prodotto: | Macchina per la frantumazione lineare della ferrovia di CNC della colonna commovente 5025CNC | Dimensione del Worktable: | 2500x500mm |
|---|---|---|---|
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione): | 1200kg | Max.distance dalla superficie della tavola per filare centro : | 620mm |
| Dimensione della ruota: | 200× (08-20) ×31.75 millimetro | Velocità di rotazione del mandrino: | 0-3600rpm |
| Rugosità di superficie dell'esemplare elaborato: | Μm Ra0.2 | Peso netto della macchina: | 8550kg |
| Evidenziare |
Macchina per la frantumazione lineare dello strumento di CNC della ferrovia,macchina per la frantumazione dello strumento di CNC 3600rpm |
||
Descrizione del prodotto
Produttore lineare della Cina della macchina per la frantumazione della ferrovia di CNC della colonna commovente 5025CNC
Portata di applicazione:
Adatto a pezzo in lavorazione stridente in lotti, quali la ferrovia di guida, il blocchetto lineari dello scorrevole, gli accessori della macchina per cucire, blocchetto di posizionamento di precisione della muffa e l'altra molatura di alta precisione, la mola può essere vestita automaticamente e la velocità della mola compensativa e può essere la molatura della velocità costante.
Il fuso della mola può essere diviso nel montaggio verticale che frantuma e macinazione di montaggio orizzontale.
Caratteristiche strutturali:
1. Questa macchina adotta la struttura mobile a forma di t della colonna
2. L'asse verticale adotta la struttura del collegamento diretto della vite di alta precisione della palla e del servomotore, che presenta i vantaggi della velocità superiore e più bassa veloce di risposta e di alta precisione di posizionamento, con conseguente alta rigidità ed alta stabilità di intera macchina.
3. Il sistema di CNC adotta il sistema di CNC della nuova generazione di Taiwan. Il numero delle asce di controllo è 3 asce, l'alimentazione di andata ed a rovescio cioè dell'asse y, Z-asse principale del mulino su e giù alimentazione e l'alimentazione analogica idraulica dell'ascissa a destra e a sinistra del worktable.
La molatura 4 dei pezzi in lavorazione di pressione verticali può realizzare il composto di multi-processo che elabora con uno che preme.
5. Usi l'isolamento ed il raffreddamento forzato per eliminare le fonti di calore.
PARAMETRI TECNICI
| Oggetto | Unità | Tipo commovente della colonna di MNK-5025CNC (tipo di CNC) | |
| Area di tavola di funzionamento | millimetro | 2500×500 | |
| Area elettromagnetica del mandrino | millimetro | 2500×200 | |
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione) | Chilogrammo | 1200 | |
| Max.distance dalla superficie della tavola per filare centro | millimetro | 620 | |
| Dimensione della ruota | millimetro | 200× (08-20) ×31.75 | |
| Velocità di rotazione del mandrino | (RPM/min) | 0-3600 | |
| Alimentazione di Min.vertical della mola | millimetro | 0,001 | |
| Velocità di avanzamento trasversale del worktable | (m/min) | 1~24 | |
| Su e giù il servomotore con il freno (w) | (w) | 1300 | |
|
Anteriore e posteriore servomotori |
(w) | 850 | |
| Motore a livello | (Hp×p) | 1/4×2 | |
| Rugosità di superficie dell'esemplare elaborato | μm | Ra0.2 | |
| Distanza massima radiale del fuso | millimetro | ≤0.002 | |
| Distanza massima del fronte del fuso | millimetro | ≤0.002 | |
| Su e giù (precisione di posizionamento di ripetizione di asse di Z) | millimetro | ≤0.002 | |
| Precisione di posizionamento anteriore e posteriore di ripetizione (dell'asse y) | millimetro | ≤0.002 | |
| Dimensione della macchina (L×W×H) | millimetro | 7500×2600×2500 | |
| Peso netto della macchina | chilogrammo | 8550 | |
| Peso lordo della macchina | chilogrammo | 9600 | |
| Ferrovia e vite di guida | ||
| Ascissa: a destra e a sinistra | Doppia ferrovia di guida di plastica di V | |
| Asse y: anteriore e posteriore | Guida lineare del rullo resistente | |
| Asse di Z: su e giù | Pattina il tipo guida dura | |
| Diametro/passo della vite della palla | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Specifiche del motore | ||
| Motore mandrino | HXP | 2×2 |
| Motore idraulico | HXP | 7.5×6 |
| motore Petrolio-raffreddato | H*P | 1×2 |
| Motore del serbatoio di acqua | H*P | 1/5 |
Questa serie può anche raggiungere la rugosità di superficie: Ra 0.08um
