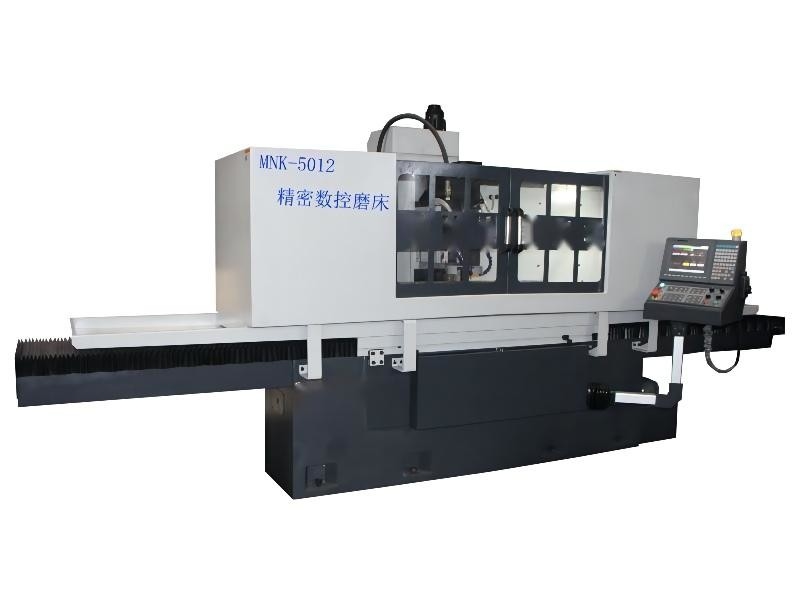

Colonna muoventesi 1800rpm della macchina della molatura di alta precisione di CNC 5012
Dettagli del prodotto
| Nome di prodotto: | Macchina commovente della molatura di serie di CNC della colonna 5012CNC | Dimensione del Worktable: | 1200x500mm |
|---|---|---|---|
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione): | 850kg | Max.distance dalla superficie della tavola per filare centro : | 620mm |
| Dimensione della ruota: | 400× (20-40) ×127 millimetro | Velocità di rotazione del mandrino: | 0-1800rpm |
| Rugosità di superficie dell'esemplare elaborato: | Μm Ra0.2 | Peso netto della macchina: | 5850kg |
| Evidenziare |
Macchina della molatura di alta precisione di CNC,macchina della molatura di alta precisione 1800rpm |
||
Descrizione del prodotto
Fornitori commoventi della macchina della molatura di alta precisione di serie di CNC della colonna 5012CNC
Portata di applicazione:
È adatto a molatura e ad elaborare delle serie di pezzi in lavorazione, quale macinazione di alta precisione delle guide, dei cursori, degli accessori della macchina per cucire, dei blocchetti di posizionamento di precisione della muffa, ecc. lineari. La mola può essere sistemata e compensata automaticamente e la velocità della mola può essere la molatura della velocità costante.
Il fuso della mola può essere diviso nella molatura verticale dell'installazione e nella macinazione orizzontale dell'installazione.
Caratteristiche strutturali:
* l'asse verticale adotta la struttura del collegamento diretto della vite di alta precisione della palla e del servomotore, che presenta i vantaggi della velocità superiore e più bassa veloce di risposta e di alta precisione di posizionamento, con conseguente alta rigidità ed alta stabilità di intera macchina.
* anteriore e posteriore le rotaie di guida adottano le guide lineari del rullo resistente con la struttura del collegamento diretto della vite di alta precisione della palla e del servomotore, che presenta i vantaggi velocemente anteriore e posteriore della velocità di risposta e di alta precisione di posizionamento, con conseguente alta rigidità ed alta stabilità di intera macchina
* condimento della mola: fornito di tre tipi di apprettatrici, apprettatrice orizzontale del disco del diamante, doppia apprettatrice della penna del diamante, diamante verticale che forma l'apprettatrice del rullo.
* la macinazione dei pezzi in lavorazione di pressione verticali può realizzare il composto di multi-processo che elabora con uno che preme.
PARAMETRI TECNICI
| Oggetto | Unità | Tipo commovente della colonna di MNK-5012CNC (tipo di CNC) | |
| Area di tavola di funzionamento | millimetro | 1200×500 | |
| Area elettromagnetica del mandrino | millimetro | 1200×500 | |
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione) | Chilogrammo | 850 | |
| Max.distance dalla superficie della tavola per filare centro | millimetro | 620 | |
| Dimensione della ruota | millimetro | 400× (20-40) ×127 | |
| Velocità di rotazione del mandrino | (RPM/min) | 0-1800 | |
| Alimentazione di Min.vertical della mola | millimetro | 0,001 | |
| Velocità di avanzamento trasversale del worktable | (m/min) | 1~24 | |
| Su e giù il servomotore con il freno (w) | (w) | 1300 | |
|
Anteriore e posteriore servomotori |
(w) | 850 | |
| Motore a livello | (Hp×p) | 1/4×2 | |
| Rugosità di superficie dell'esemplare elaborato | μm | Ra0.2 | |
| Distanza massima radiale del fuso | millimetro | ≤0.002 | |
| Distanza massima del fronte del fuso | millimetro | ≤0.002 | |
| Su e giù (precisione di posizionamento di ripetizione di asse di Z) | millimetro | ≤0.002 | |
| Precisione di posizionamento anteriore e posteriore di ripetizione (dell'asse y) | millimetro | ≤0.002 | |
| Dimensione della macchina (L×W×H) | millimetro | 5500×2600×2500 | |
| Peso netto della macchina | chilogrammo | 5850 | |
| Peso lordo della macchina | chilogrammo | 6750 | |
| Ferrovia e vite di guida | ||
| Ascissa: a destra e a sinistra | Doppia ferrovia di guida di plastica di V | |
| Asse y: anteriore e posteriore | Guida lineare del rullo resistente | |
| Asse di Z: su e giù | Pattina il tipo guida dura | |
| Diametro/passo della vite della palla | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Specifiche del motore | ||
| Motore mandrino | HXP | 10×4 |
| Motore idraulico | HXP | 3×6 |
| motore Petrolio-raffreddato | H*P | 1×2 |
| Motore del serbatoio di acqua | H*P | 1/5 |
Questa serie può anche raggiungere la rugosità di superficie: Ra 0.08um
